FPGA（Field-Programmable Gate Array，现场可编程门阵列）作为数字系统设计领域的明星，以其灵活性和高性能受到广泛青睐。本文旨在深入浅出地介绍FPGA的核心理论概念、学习过程中常见的问题及易错点，并提供实用建议帮助你避免这些陷阱。同时，我们还将通过代码示例让你对FPGA编程有更直观的理解。
一、FPGA核心理论概念
1. 基本构成
FPGA由可配置逻辑块（CLBs）、输入输出块（IOBs）、布线资源（Interconnects）和存储器块组成。CLBs是FPGA的基本逻辑单元，可以实现组合逻辑和时序逻辑；IOBs负责与外部世界通信；布线资源连接所有组件；存储器块则提供数据存储功能。
2. HDL编程
FPGA编程通常使用硬件描述语言（HDL），最常用的是Verilog或VHDL。这些语言允许工程师以抽象的方式描述电路的行为或结构。
3. 综合与布局布线
- 综合：将HDL代码转换成门级网表的过程。
- 布局布线：根据综合结果分配物理资源并连接各个逻辑块，生成最终的配置文件。
二、常见问题与易错点
1. 同步与异步电路设计
问题：初学者常混淆同步与异步电路设计，导致时序问题。 避免：优先采用同步设计，确保所有信号变化都与同一个时钟沿同步。正确处理时钟域之间的交互，使用FIFO、双缓存等技术解决跨时钟域问题。
2. 时序约束
问题：忽视时序约束的设置，导致设计无法达到预期频率。 避免：明确理解设计的时序要求，合理设置时钟频率、输入输出延迟等约束条件，使用工具如Xilinx Vivado或Intel Quartus的时序分析功能进行验证。
3. 资源优化
问题：过度使用资源，导致FPGA利用率低或成本上升。 避免：合理复用资源，如状态机优化、流水线设计等。利用工具的资源报告，检查并优化设计。
三、实战技巧与代码示例
1. 基础LED闪烁
下面是一个简单的Verilog代码示例，实现LED每隔一秒闪烁一次的功能：
module blinky (
input wire clk,
output reg led
);
reg [29:0] counter; // 30-bit counter for 1Hz frequency at 30MHz clock
always @(posedge clk) begin
if (counter == 30_000_000) begin // 1 second at 30MHz
counter <= 0;
led <= ~led; // Toggle LED
end else begin
counter <= counter + 1;
end
end
endmodule
2. 状态机设计
状态机是FPGA设计中的重要组成部分。以下是一个简单的Moore型状态机示例，用于控制两个LED的交替闪烁：
module state_machine (
input wire clk, reset,
output reg led1, led2
);
typedef enum {S0, S1} state_type;
state_type current_state, next_state;
always @(posedge clk or posedge reset) begin
if (reset) begin
current_state <= S0;
led1 <= 1'b0;
led2 <= 1'b0;
end else begin
current_state <= next_state;
case (current_state)
S0: begin
led1 <= 1'b1;
led2 <= 1'b0;
next_state = S1;
end
S1: begin
led1 <= 1'b0;
led2 <= 1'b1;
next_state = S0;
end
endcase
end
end
endmodule
四、高级用法与技巧
1. 高性能设计优化
- 流水线设计：通过将任务分解为多个阶段，提高数据处理速度，减少延迟。
- 并行处理：利用FPGA的并行性，将任务分解为多个独立的处理单元，同时执行。
- 分布式RAM：合理使用分布式RAM，减少数据传输延迟。
2. 嵌入式软核与硬核
- MicroBlaze或Nios II：软核CPU，用于实现简单的嵌入式系统。
- PowerPC或ARM：硬核CPU，提供更高的性能，但占用更多资源。
3. 高速接口设计
- PCIe：实现高速数据传输，如PCI Express接口，需要理解其协议和时序要求。
- DDR内存接口：设计高速双倍数据速率内存接口，需要精确的时序控制。
4. 高级定时分析与约束设置
- 静态时序分析（STA） ：通过工具分析设计的时序特性，确保满足速度要求。
- 时钟树综合（CTS） ：优化时钟网络，保证时钟信号的均匀分布。
- 时钟域跨越（CDC） ：使用同步器、FIFO或其他方法处理不同时钟域间的通信。
5. IP核重用与封装
- IP核：使用现成的IP核，如数字信号处理器（DSP）块、PLL等，简化设计过程。
- IP核封装：将完成的设计封装成IP，便于重复使用和模块化设计。
6. 功耗管理
- 动态电压和频率调整（DVFS） ：根据任务需求改变工作电压和频率，降低功耗。
- 低功耗设计：使用低功耗门电路，优化电源管理，减少静态和动态功耗。
7. 高级仿真与验证技术
- SystemVerilog UVM：使用统一验证方法论进行系统级验证。
- 形式验证：利用数学方法证明设计的正确性，如使用ABC、Cadence JasperGold等工具。
8. 硬件描述语言扩展
- SystemVerilog：除了基础的Verilog，学习SystemVerilog的高级特性，如类、接口、覆盖等。
- VHDL-AMS：用于混合信号设计，结合模拟和数字电路。
9. FPGA原型验证
- 硬件加速：在FPGA上实现软件算法的硬件加速，提高性能。
- SoC原型验证：在FPGA上构建系统级芯片（SoC）原型，验证系统级设计。
五、仿真与调试
1. 仿真工具
- ModelSim/QuestaSim：常用的Verilog/VHDL仿真器，用于验证设计功能。
- ILA（Integrated Logic Analyzer） ：内建逻辑分析器，集成在FPGA中，用于在板上运行时捕获信号状态。
2. 仿真流程
- 编写测试平台（Testbench） ：模拟输入信号，生成预期的输出，用于验证设计。
- 编译与仿真：将设计和测试平台一起编译，运行仿真以检查设计行为。
- 分析波形：使用仿真工具查看信号波形，确认设计是否符合预期。
3. 常见调试技巧
- 断点设置：在关键位置设置断点，观察执行过程。
- 覆盖率分析：检查设计覆盖了多少测试用例，确保测试的全面性。
- 激励生成器：使用随机或自动生成的激励，增加测试的多样性。
六、FPGA开发工具
- Xilinx Vivado：Xilinx公司的综合开发环境，包括设计输入、综合、布局布线、仿真等功能。
- Intel Quartus Prime：Intel（原Altera）的开发工具，支持FPGA和CPLD设计。
- Mentor Graphics ModelSim：用于Verilog和VHDL的仿真工具。
- ISE Design Suite：Xilinx的老版本开发工具，虽然已不再更新，但在某些场合仍被使用。
七、动手实践

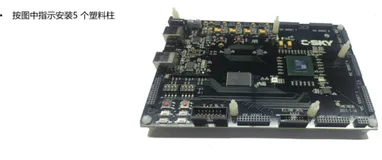

理论学习与实际操作相结合是掌握FPGA的关键。购买一块入门级的开发板，如Xilinx Spartan-3E或Artix-7，或者Intel（原Altera）的Cyclone系列，进行以下实践：
- 基础实验：如LED闪烁、按键检测等，熟悉开发环境和硬件接口。
- 数字逻辑电路：实现简单的加法器、乘法器、计数器、移位寄存器等。
- 接口协议：学习并实现SPI、I2C、UART等常见通信协议。
- 嵌入式系统：结合处理器IP核，进行嵌入式系统设计。
通过实践，你将对FPGA有更深入的理解，逐渐掌握从设计到实现的全过程。不断挑战自己，探索更复杂的设计，FPGA的世界等待你去发掘。
