基于FPGA的2ASK+帧同步系统verilog开发,包含testbench,高斯信道,误码统计,可设置SNR

简介: 本内容展示了基于Vivado2019.2的算法仿真效果,包括设置不同信噪比(SNR=8db和20db)下的结果及整体波形。同时,详细介绍了2ASK调制解调技术的原理与实现,即通过改变载波振幅传输二进制信号,并提供数学公式支持。此外,还涉及帧同步理论,用于确定数据帧起始位置。最后,给出了Verilog核心程序代码,实现了2ASK解调与帧同步功能,结合DDS模块生成载波信号,完成信号处理流程。

1.算法仿真效果
vivado2019.2仿真结果如下(完整代码运行后无水印):

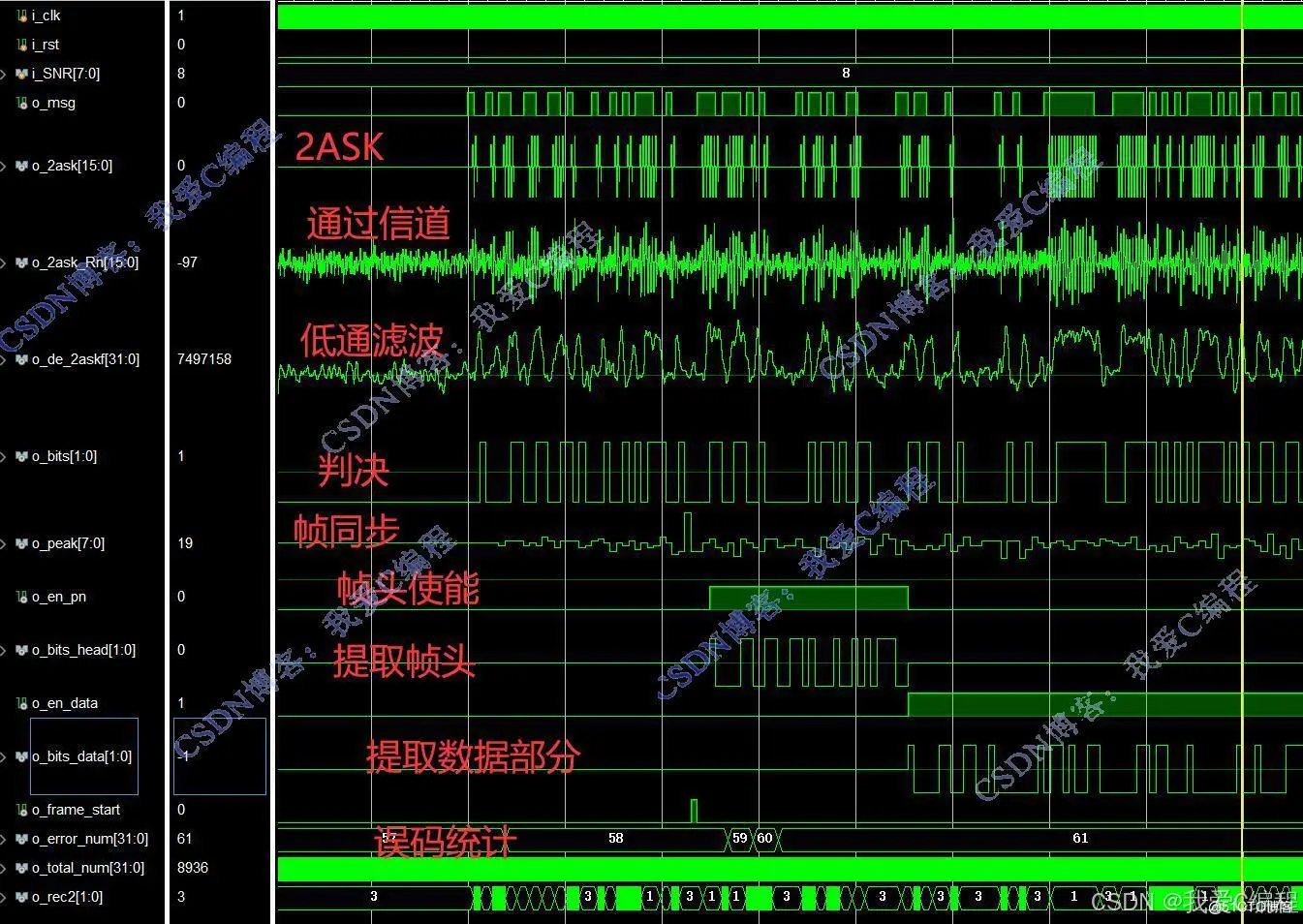

设置SNR=8db
61980fcaebee10f4969df2f32197d946_watermark,size_14,text_QDUxQ1RP5Y2a5a6i,color_FFFFFF,t_100,g_se,x_10,y_10,shadow_20,type_ZmFuZ3poZW5naGVpdGk=.jpg

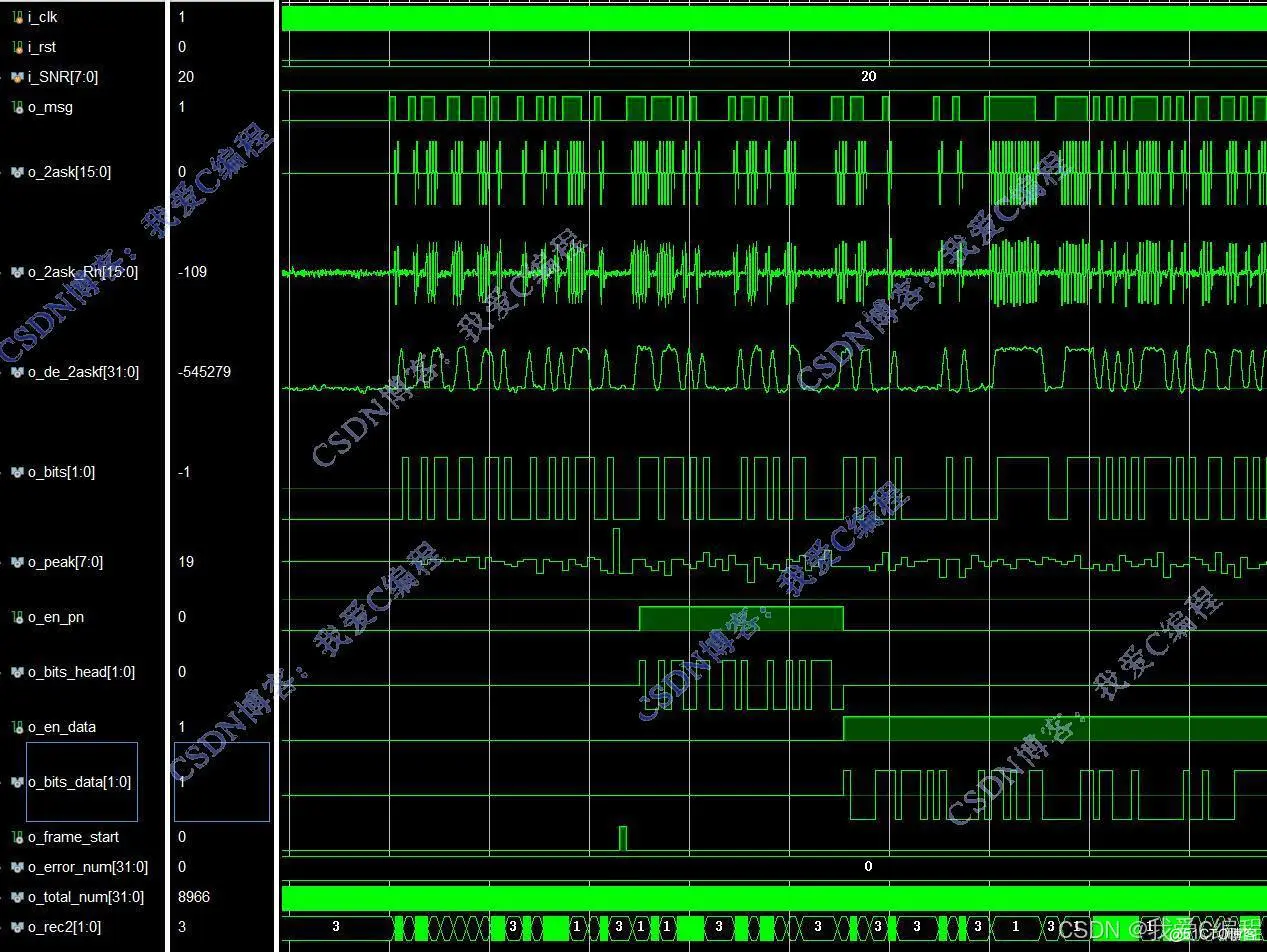

设置SNR=20db

75a365c0556762d0100ddb188f025216_watermark,size_14,text_QDUxQ1RP5Y2a5a6i,color_FFFFFF,t_100,g_se,x_10,y_10,shadow_20,type_ZmFuZ3poZW5naGVpdGk=.jpg

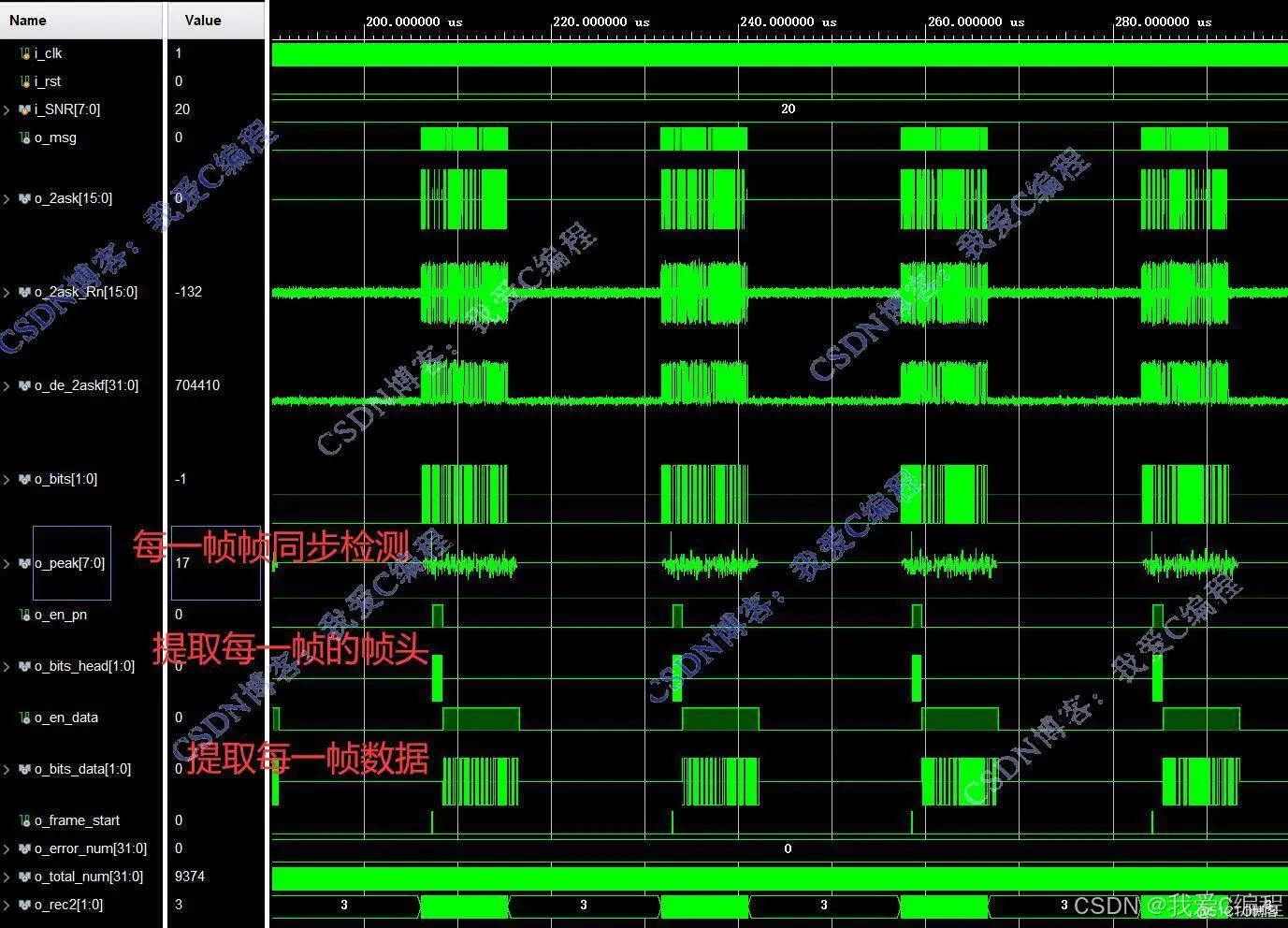

整体波形效果:

80e3aee92e31516e7bb436f2d8d852b0_watermark,size_14,text_QDUxQ1RP5Y2a5a6i,color_FFFFFF,t_100,g_se,x_10,y_10,shadow_20,type_ZmFuZ3poZW5naGVpdGk=.jpg

仿真操作步骤可参考程序配套的操作视频。

2.算法涉及理论知识概要
2.1 2ASK调制解调
2ASK调制解调是一种数字调制解调技术,它是基于ASK调制的一种数字调制方式。ASK调制是一种模拟调制方式,它是通过改变载波的振幅来传输数字信号。而2ASK调制解调则是将数字信号转换为二进制码,再通过改变载波的振幅来传输数字信号。 2ASK调制的原理是将数字信号转换为二进制码,然后将二进制码与载波信号相乘,得到调制信号。在解调时,将接收到的信号与载波信号相乘,再通过低通滤波器滤波,得到原始的数字信号。

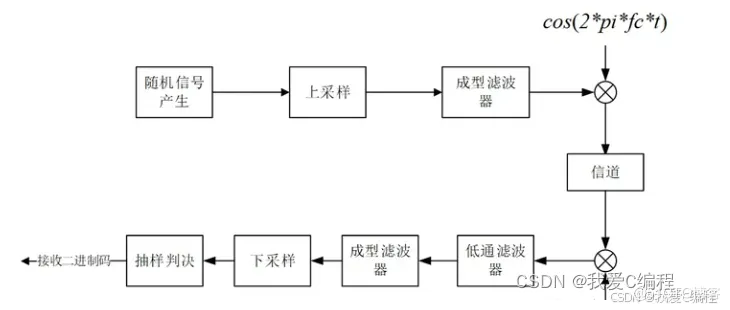

  2ASK是一种数字调制方式,其中“2”代表二进制,即调制信号只有两个幅度水平。在2ASK调制中,数字基带信号控制载波的幅度。当发送二进制“1”时,发送全幅度载波;当发送二进制“0”时,不发送信号,即无载波输出。因此,2ASK信号可以看作是基带脉冲序列与一个全幅度正弦波的乘积。2ASK的调制解调系统结构如下图所示:

2c7f328a87dd0591c141e94054a758bd_watermark,size_14,text_QDUxQ1RP5Y2a5a6i,color_FFFFFF,t_100,g_se,x_10,y_10,shadow_20,type_ZmFuZ3poZW5naGVpdGk=.png

假设我们的输入二进制序列为an,那么2ASK的调制过程可以用以下数学公式表示:

    e2ASK(t) = Σan g(t - nTs) cos(ωct)

    其中,g(t)是基带脉冲形状,Ts是基带脉冲间隔,ωc是载波的角频率。解调过程则是对接收到的信号进行包络检波,恢复出原始的二进制序列。

2.2 帧同步
在数字通信中,信息通常是以帧为单位进行组织和传输的。帧同步的目的是确定每一帧的起始位置,以便接收端能够正确地解调出每帧中的数据。

   设发送的帧结构为:帧同步码 + 信息码元序列 。帧同步码是具有特定规律的码序列,用于接收端识别帧的起始。

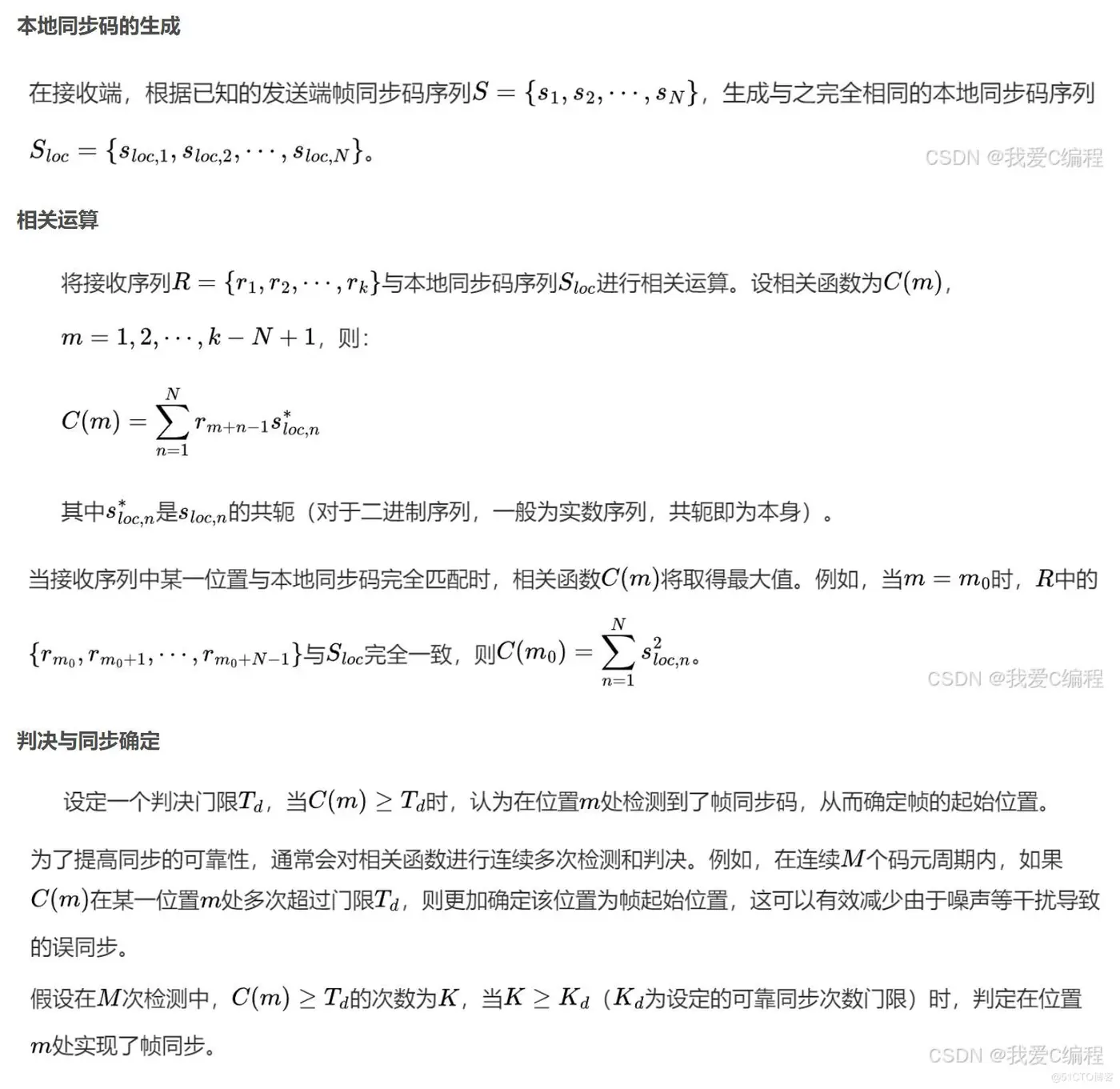

   帧同步的过程就是在接收序列中寻找与帧同步码匹配的位置,一旦找到匹配位置,就确定了帧的起始位置,后续的码元就可以按照帧结构进行正确的划分和处理。

13b68f842f0395fc76d3cf4ea7451f53_watermark,size_14,text_QDUxQ1RP5Y2a5a6i,color_FFFFFF,t_100,g_se,x_10,y_10,shadow_20,type_ZmFuZ3poZW5naGVpdGk=.jpg

3.Verilog核心程序
````timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2023/10/18 19:57:39
// Design Name:
// Module Name: FSK_demod
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//
.......................................................
wire signed[15:0]o_cosr1;
wire[31:0]m_axis_data_tdatar1;
dds_compiler_0 dds_compiler_u5(
.aclk (i_clk), // input wire aclk
.aresetn (~i_rst), // input wire aresetn
.s_axis_config_tvalid(1'b1), // input wire s_axis_config_tvalid
.s_axis_config_tdata(32'h03ff_ffff), // input wire [31 : 0] s_axis_config_tdata
.m_axis_data_tvalid(), // output wire m_axis_data_tvalid
.m_axis_data_tdata(m_axis_data_tdatar1), // output wire [31 : 0] m_axis_data_tdata
.m_axis_phase_tvalid(), // output wire m_axis_phase_tvalid
.m_axis_phase_tdata() // output wire [31 : 0] m_axis_phase_tdata
);
assign o_cosr1=m_axis_data_tdatar1[15:0];

always @(posedge i_clk or posedge i_rst)
begin
if(i_rst)
begin
o_de_2ask <= 32'd0;
end
else begin
o_de_2ask <= $signed(i_2ask)*$signed(o_cosr1);
end
end

fiter1 fiterU1(
.i_clk (i_clk),
.i_rst (i_rst),
.i_din (o_de_2ask[24:9]),
.o_dout (o_de_2askf)
);

................................................
//帧同步,提取数据,去帧头
frame_syn frame_syn_u(
.i_clk (dat_clk),
.i_rst (i_rst),
.i_bits (o_bits),
.o_bits_data (o_bits_data),
.o_bits_head (o_bits_head),
.o_peak (o_peak),
.o_en_data (o_en_data),
.o_en_pn (o_en_pn),
.o_frame_start (o_frame_start)
);
endmodule
```
