💥1 概述
四旋翼飞行器（也称为四轴飞行器或无人机）是现代航空技术中一个重要的研究领域，它结合了多学科的技术和理论。
一、引言
四旋翼飞行器，作为一种垂直起降的无人飞行器，凭借其结构简单、操控灵活、成本较低等优点，在军事、民用和科研等领域得到了广泛应用。电机作为四旋翼飞行器的动力来源，其动力学特性直接影响飞行器的飞行性能。因此，深入研究四旋翼飞行器及电机动力学对于提升飞行器性能具有重要意义。
二、四旋翼飞行器动力学分析
- 结构与工作原理
- 结构组成：四旋翼飞行器主要由机体框架、动力系统（包括电机、电池和电调）、螺旋桨、传感器（如加速度计、陀螺仪、磁力计等）和控制系统（包括飞控板和接收器）组成。
- 工作原理：四旋翼飞行器通过改变四个旋翼的转速来实现飞行器的姿态和位置控制。具体来说，通过调整电机转速，可以控制螺旋桨产生的推力和扭矩，从而实现飞行器的垂直起降、前后左右移动以及旋转等动作。
- 动力学模型建立
- 坐标系定义：为了描述四旋翼飞行器的运动状态，需要定义两个坐标系：地面坐标系（惯性坐标系）和机体坐标系。地面坐标系用于确定飞行器的姿态、航向以及相对起飞点的空间位置；机体坐标系则与机体固连，用于确定飞行器在空中的姿态。
- 动力学方程：基于牛顿第二定律和欧拉方程，可以建立四旋翼飞行器的动力学方程。这些方程描述了飞行器在空间中的平动和转动运动，包括重心沿三个轴的线运动（进退、升降、左右侧飞）和绕三个轴的转动（滚转、俯仰和偏航）。
- 模型简化：为了便于分析和控制，通常会对四旋翼飞行器的动力学模型进行简化。例如，忽略弹性振动和变形，将飞行器看作一个六自由度的刚体；假设飞行器结构对称，惯性积为零等。
- 动力学特性分析
- 非线性与耦合性：四旋翼飞行器的动力学模型具有强非线性和耦合性，这使得控制器的设计具有挑战性。
- 欠驱动特性：四旋翼飞行器有四个电机输入，但有六个运动自由度输出，因此是一个欠驱动系统。
- 外界干扰影响：风、阵风等外界环境因素对飞行器动力学有显著影响，需要在模型中加以考虑或通过鲁棒控制进行补偿。
三、电机动力学研究
- 电机类型与选择
- 电机类型：四旋翼飞行器通常采用无刷直流电机（BLDC）作为动力来源，因其具有高效率、高功率密度和长寿命等优点。
- 电机选择：在选择电机时，需要考虑电机的转速、扭矩、功率等参数，以确保能够提供足够的推力和效率来支持飞行器的飞行。
- 电机动力学模型
- 电机方程：基于电机的电磁原理，可以建立电机的动力学方程，描述电机转速、扭矩和电流之间的关系。
- 螺旋桨特性：螺旋桨的升力系数和阻力系数等气动性能参数对飞行器的飞行性能有重要影响。这些参数通常通过实验测量获得，并用于电机动力学模型的建立。
- 电机控制策略
- 转速控制：通过调节电机的输入电压或电流，可以控制电机的转速，从而实现飞行器的姿态和位置控制。
- 控制算法：常用的电机控制算法包括PID控制、模糊控制等。这些算法可以根据传感器的反馈信号实时调整电机的转速，以实现期望的飞行任务。
四、四旋翼飞行器及电机动力学仿真与实验
- 仿真平台与工具
- 仿真平台：MATLAB/Simulink是一种常用的仿真平台，可用于建立四旋翼飞行器及电机动力学的仿真模型。
- 仿真工具：在仿真过程中，可以使用各种工具箱和函数库来简化仿真模型的建立和分析过程。
- 仿真模型建立
- 模型参数设置：根据四旋翼飞行器和电机的实际参数，设置仿真模型的参数，如质量、惯性矩阵、电机转速范围等。
- 模型验证：通过与实际飞行数据进行对比，验证仿真模型的准确性和可靠性。
- 实验设计与实施
- 实验目的：通过实验验证仿真模型的准确性，并优化飞行器的设计和控制策略。
- 实验设备：包括四旋翼飞行器原型机、传感器、数据采集系统等。
- 实验步骤：设计不同的飞行任务，如悬停、巡航、轨迹跟踪等，并记录飞行过程中的各种数据。通过分析这些数据，评估飞行器的性能和控制策略的有效性。
五、研究挑战与展望
- 研究挑战
- 模型精度：提高四旋翼飞行器及电机动力学模型的精度是一个持续的挑战，需要不断考虑新的物理效应和外界干扰因素。
- 控制算法：设计能够适应模型不确定性和外界干扰的先进控制算法是一个重要的研究方向。
- 多机协同：研究多架四旋翼飞行器之间的协同飞行、编队控制和任务分配是未来的一个重要趋势。
- 研究展望
- 机器学习应用：利用机器学习和深度学习技术从飞行数据中学习更精确的动力学模型，减少对传统物理模型的依赖。
- 智能控制算法：开发能够自适应模型变化和外界干扰的智能控制算法，提高飞行器的自主性和可靠性。
- 复杂环境应用：结合计算机视觉、传感器融合等技术，使四旋翼飞行器能够在复杂未知环境中自主导航和避障。

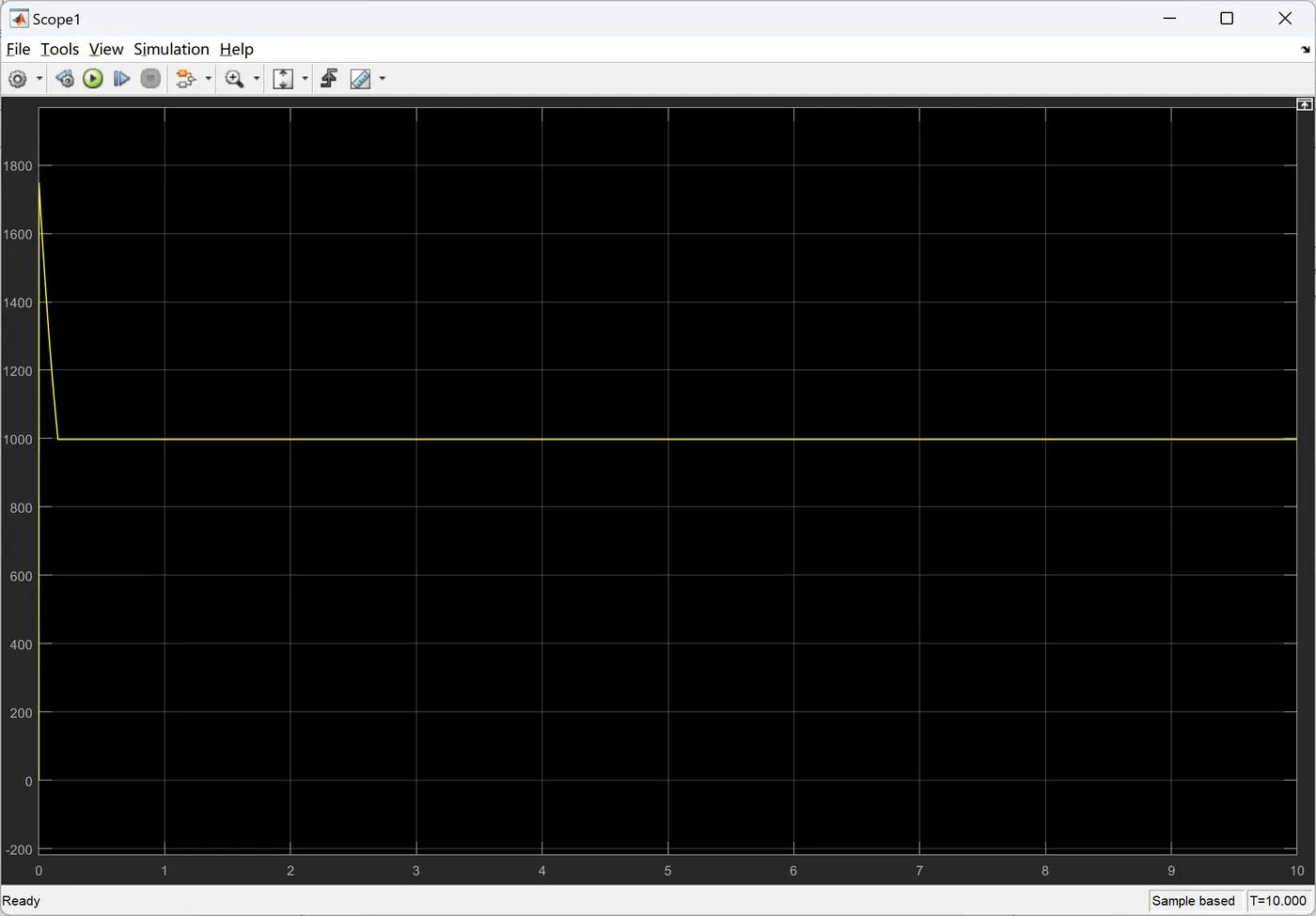

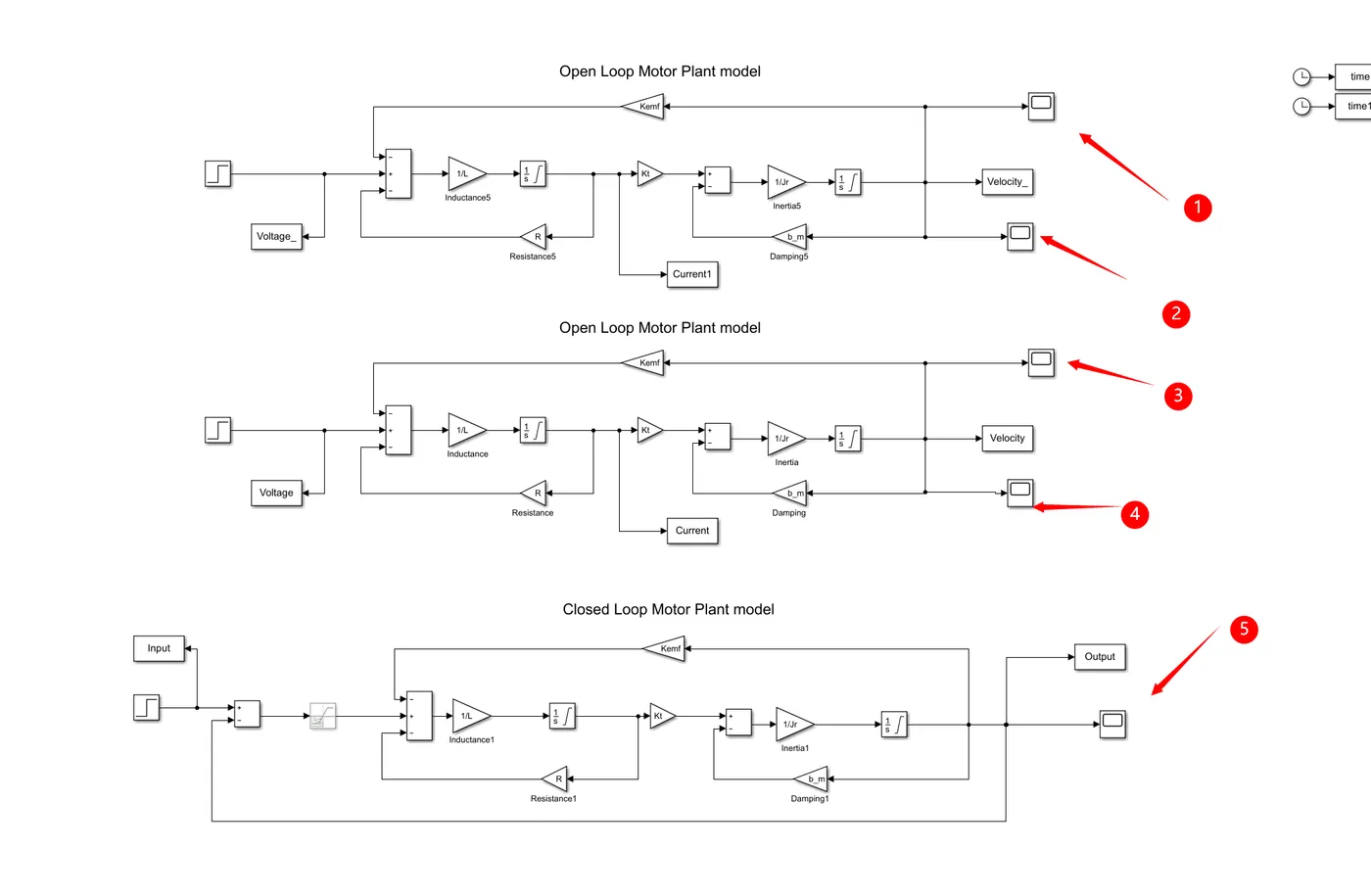

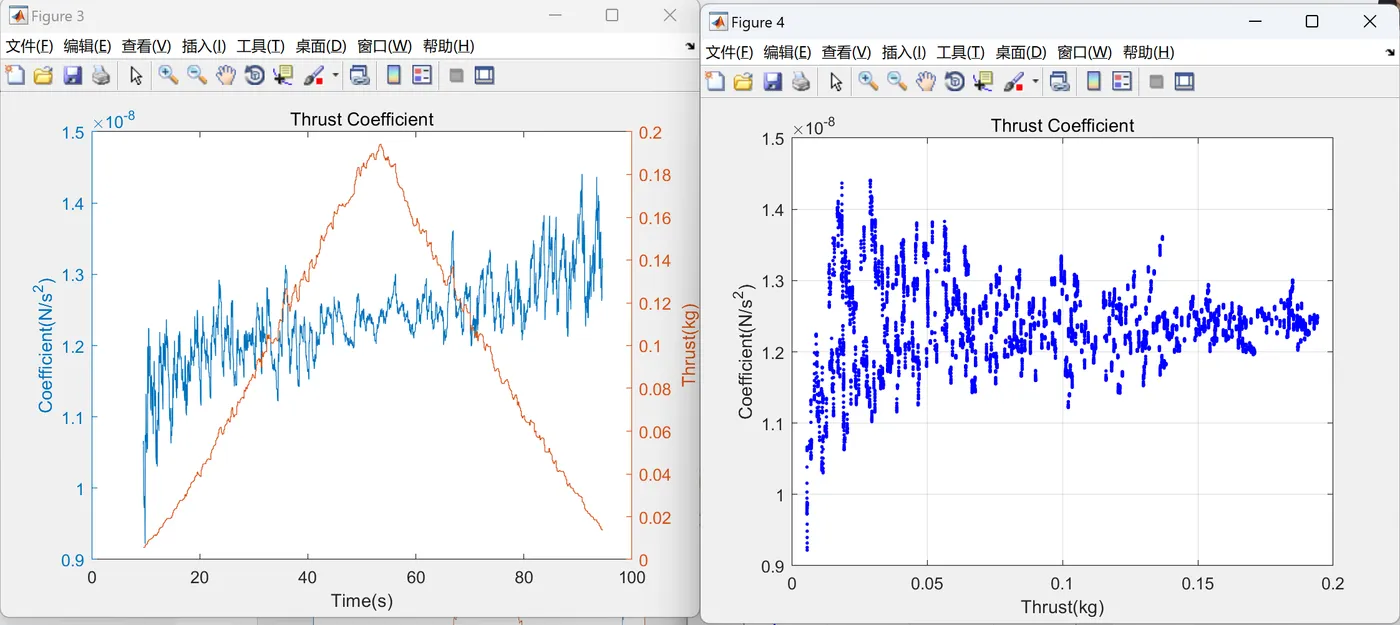

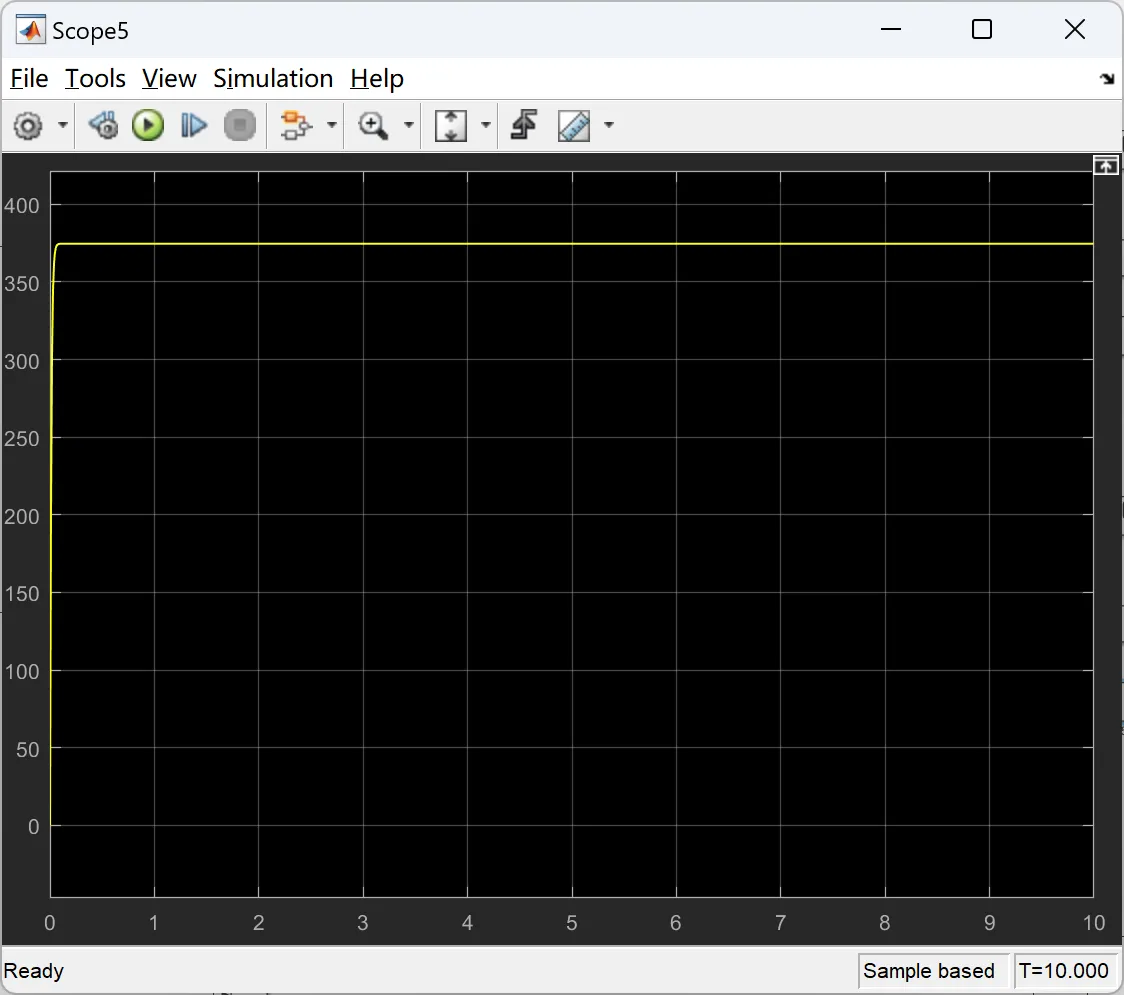

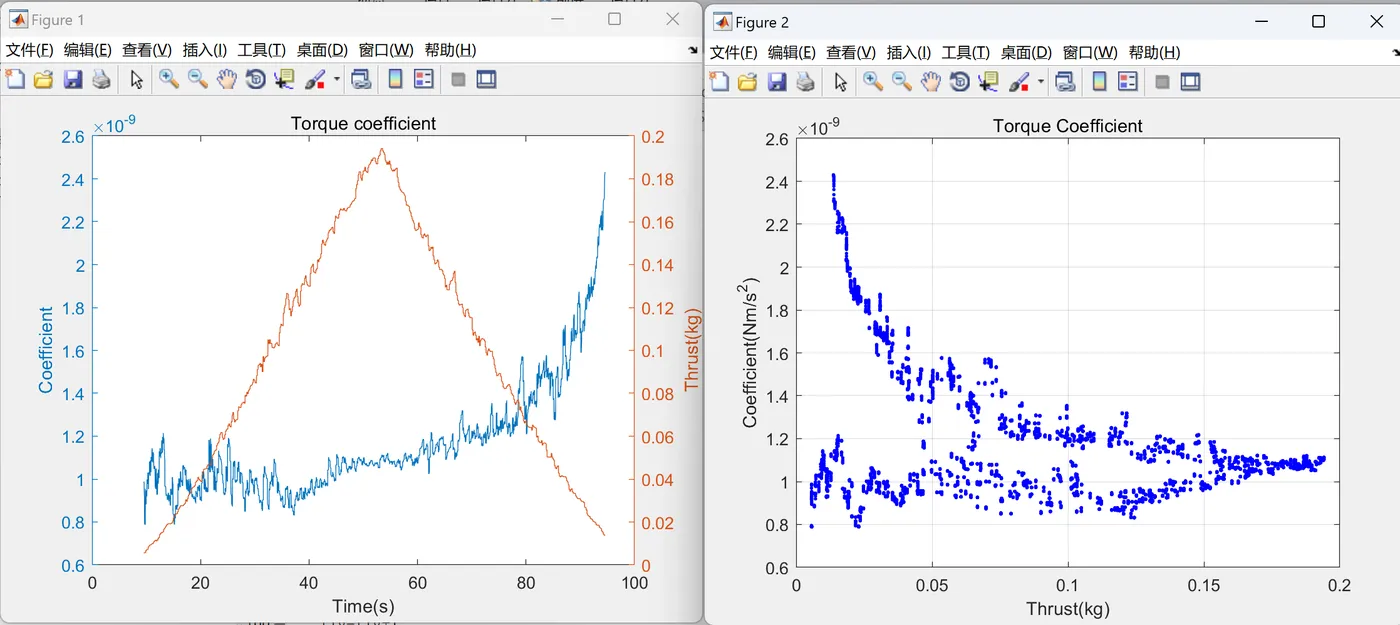

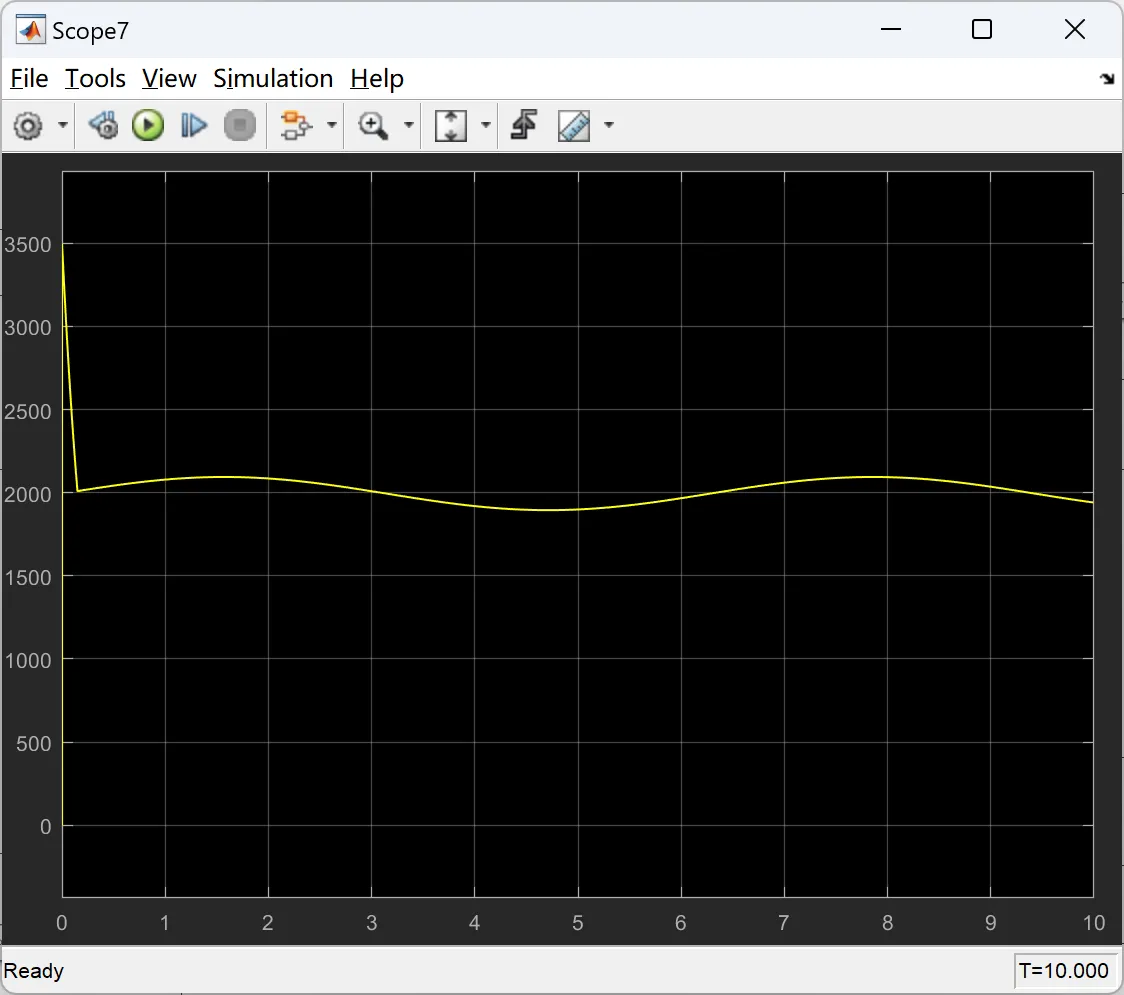

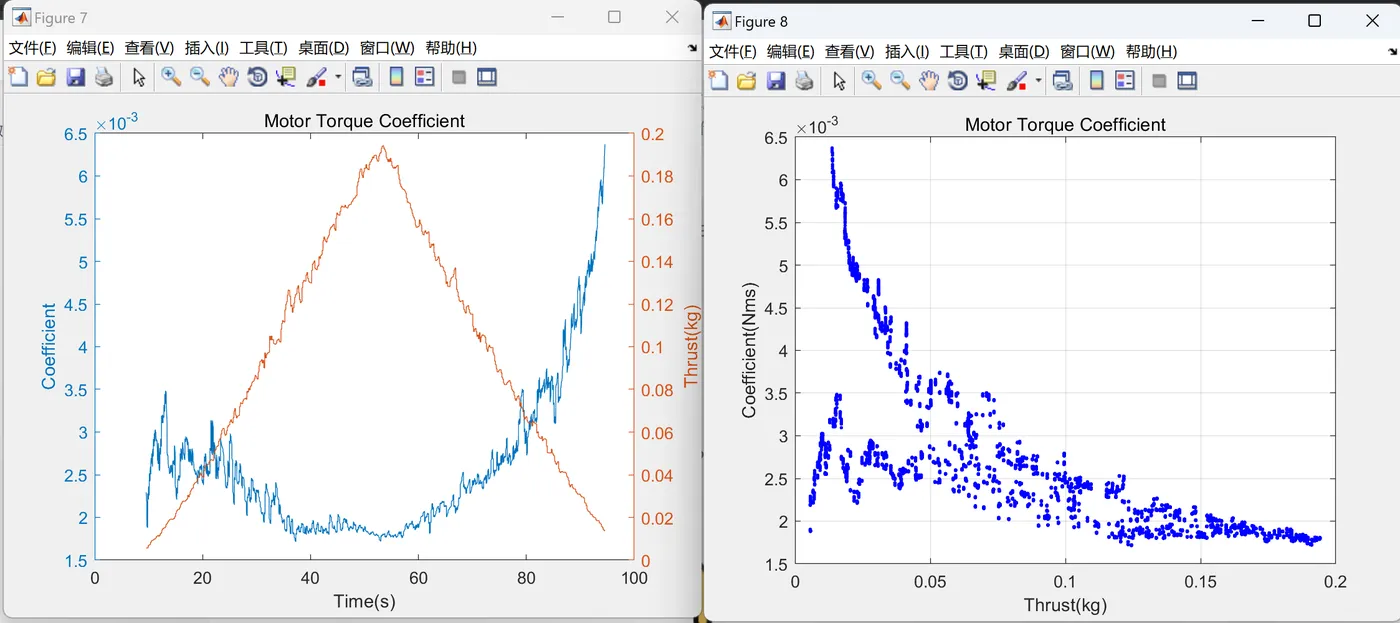

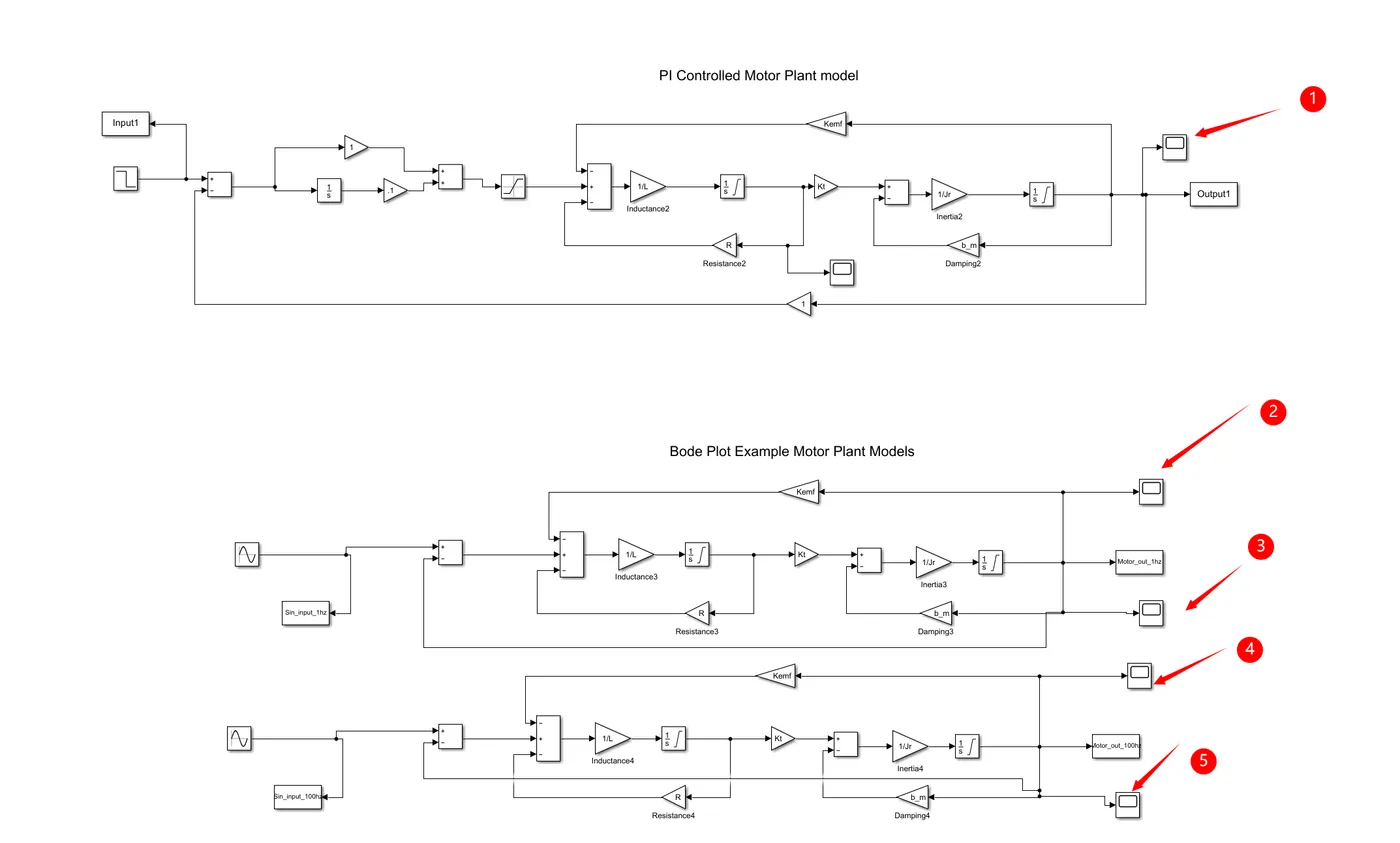

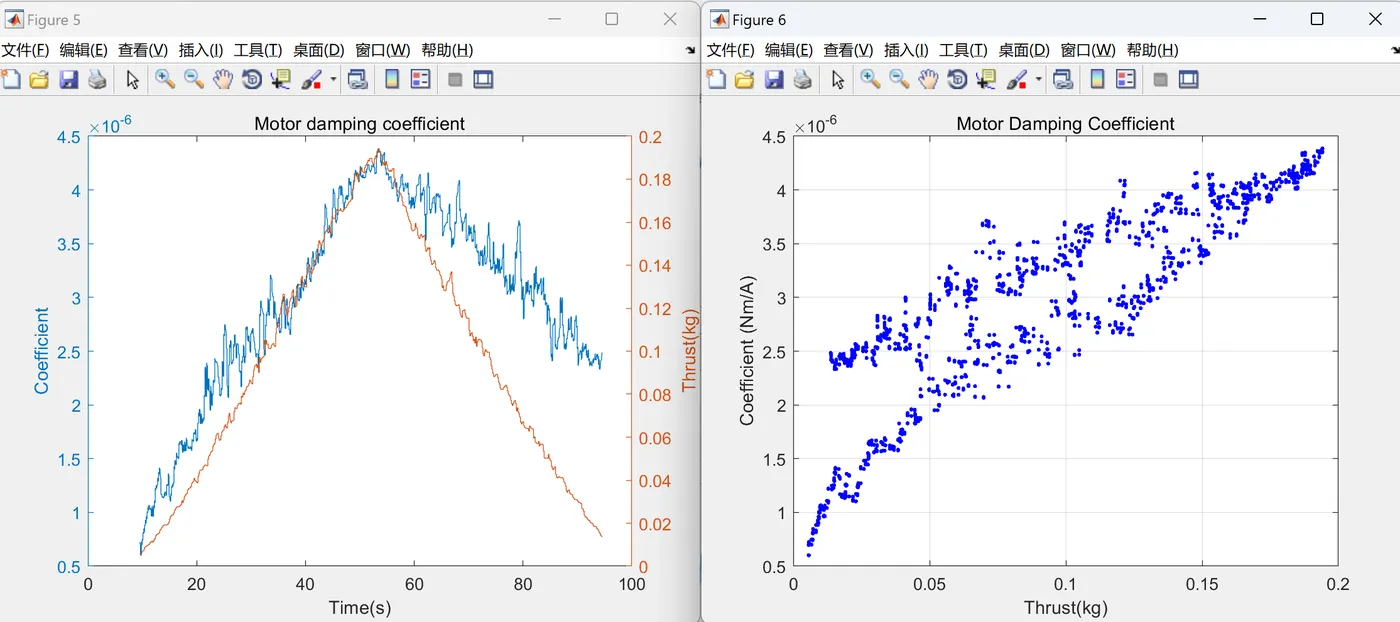

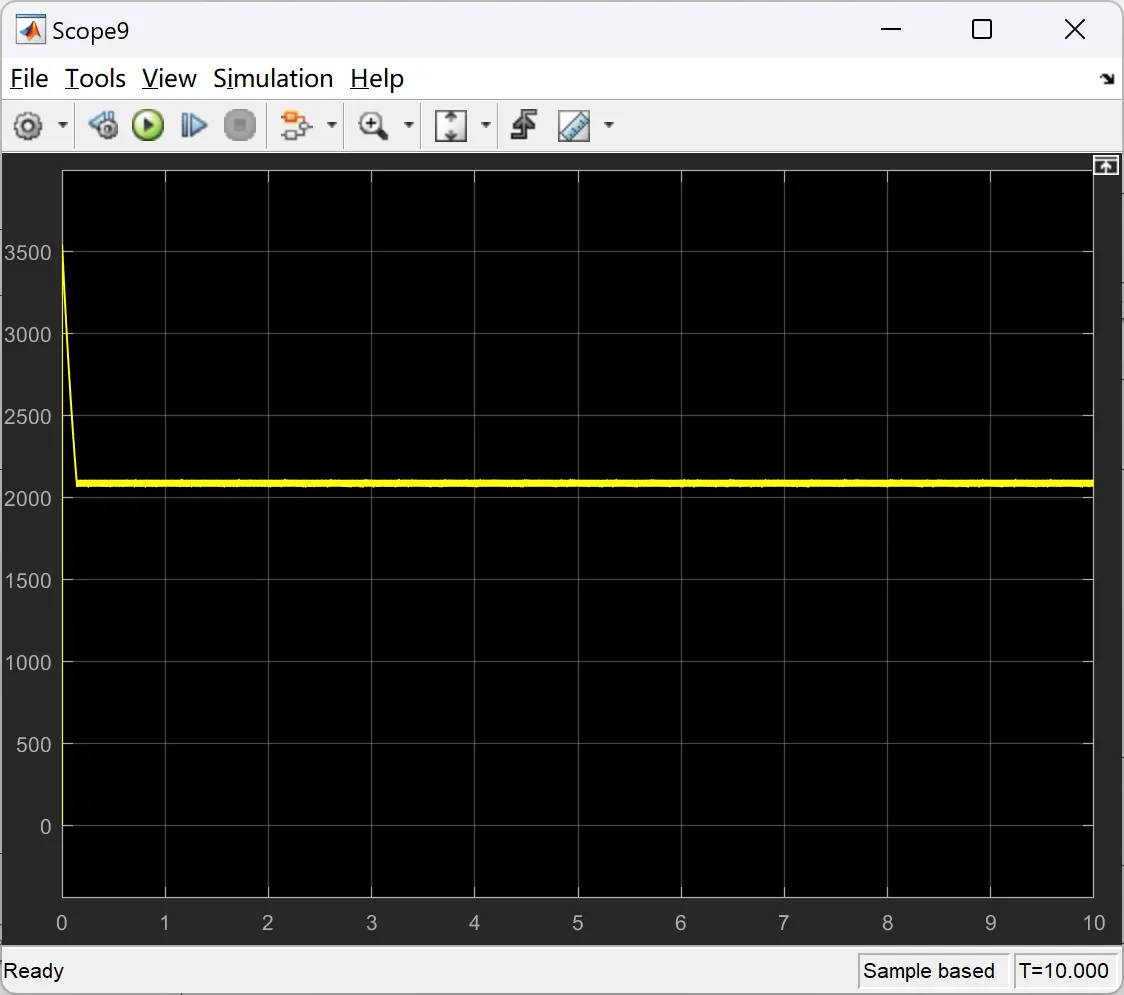

📚2 运行结果
编辑
编辑
编辑
编辑
编辑
编辑
编辑
编辑
编辑
编辑
编辑
编辑
编辑
编辑
编辑
编辑
部分代码：
% Quadrotor constants
Ixx = 7.5*10^(-3); % Quadrotor moment of inertia around X axis
Iyy = 7.5*10^(-3); % Quadrotor moment of inertia around Y axis
Izz = 1.3*10^(-2); % Quadrotor moment of inertia around Z axis
Jr = 6.5*10^(-7); % Total rotational moment of inertia around the propeller axis 6.5*10^(-6)
b = 1.144e-08; % Thrust factor
d = 9.94e-10; % Drag factor 1.0876e-9
l = 0.23; % Distance to the center of the Quadrotor
g = 9.81; % Gravitational acceleration
weight =.284; %kg Weight=mg (from a scale)
m = weight/g; % Mass of the Quadrotor in Kg
b_m=2.415e-6;
R=0.117; %Motor Resistance
L=0.001*R; %Electric Inductance
🎉3 参考文献
文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。
[1]岂伟楠.小型四旋翼飞行器导航与控制系统研究[D].内蒙古科技大学,2013.DOI:10.7666/d.D426375.
[2]吴瀚文.四旋翼飞行器抗风控制研究[D].哈尔滨工业大学,2016.DOI:10.7666/d.D01098253.
[3]岂伟楠.小型四旋翼飞行器导航与控制系统研究[D].内蒙古科技大学[2024-05-23].
