【MATLAB】基本绘图 ( 保存图像 | saveas 函数 )

简介: 【MATLAB】基本绘图 ( 保存图像 | saveas 函数 )

文章目录

一、saveas 函数

二、图像保存示例





一、saveas 函数


saveas 函数参考文档 : https://ww2.mathworks.cn/help/matlab/ref/saveas.html


使用 saveas 函数可以保存图像 ;


saveas(gcf, '<filename>', '<formattype>')


gcf 代表某个 figure 图形 ;


第二个参数是文件名称 , 默认保存在代码所在目录 ;


第三个参数是文件类格式, 这里的文件类型分为 位图格式 和 矢量图格式 ;


位图格式有固定的宽高像素值 ;


矢量图格式的图可以无限放大 , 不失真 ;

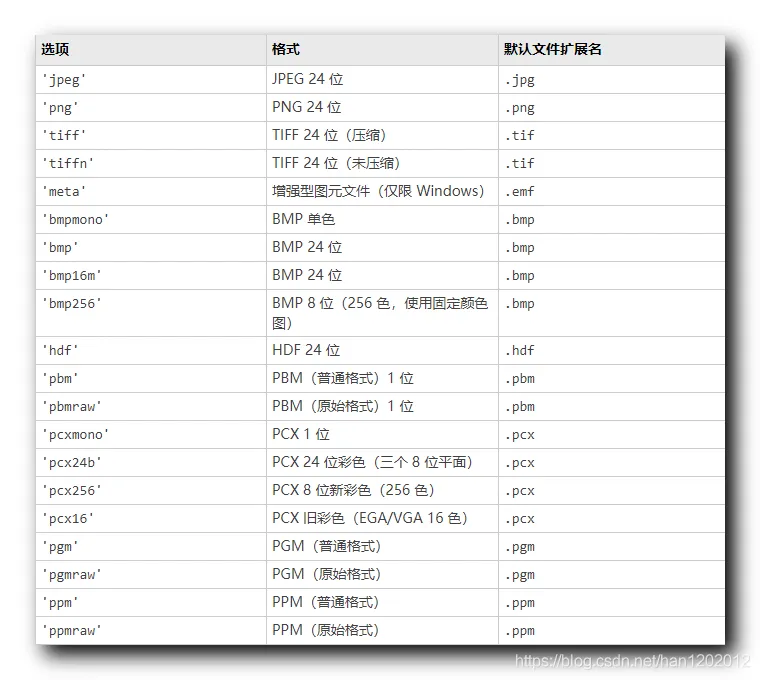

位图格式 :




矢量图格式 : 如果绘图中使用了其它图片 , 则不能保存矢量图格式 ;








二、图像保存示例


代码示例 :


% 生成 x 轴数据 , -10 ~ 10 , 步长 0.1
t = 0 : 0.1 : 2 * pi;
% x,y 轴变量
x = 3 * cos(t);
y = sin(t);
% 在第一行第一列绘制图形
subplot(2,1,1);
plot(x,y);
% 打开 坐标轴
axis on
% 在第一行第二列绘制图形
subplot(2,1,2);
plot(x,y);
% 关闭 坐标轴
axis off
% 将图像保存为图片格式
saveas(gcf, 'matlab', 'png');



执行结果 : 在代码所在的目录 , 生成了 " matlab.png " 图片 ;

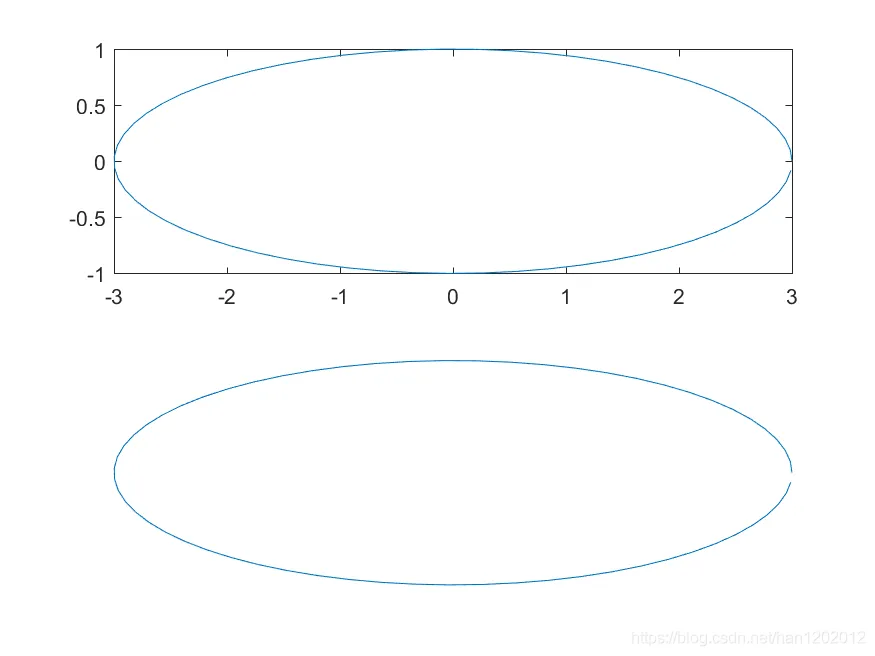

生成的图片 :
