前言：之前的计算机组成原理总结，总是把题目放在前面，但是很明显这样后面的知识点总结很难看到，所以这一篇做一个修改，把知识点总结先放前面消化理解，再欣赏后面的经典例题。

一.高速缓冲存储器

1.1 出现原因

避免CPU的“空等”现象
解决CPU与主存之间的速度差异

1.2 构成

- 由SRAM组成

1.3 程序的局部性原理

空间局部性：现在使用的信息在最近的未来还会用到(循环)。
时间局部性：最近的未来要使用的信息和现在使用的信息在空间上是临近的（顺序存放、顺序执行）。

1.4 基本工作原理

主存和缓存按块存储，块的大小相同
每块有若干字节组成，大小为块长
Cache中块数远少于主存块数
按某种策略预测未来访存的数据，将其装入cache

1.5 工作过程

例如：CPU发起读请求，进行以下步骤：

访存地址在Cache中命中，读Cache
访存地址在Cache中未命中

①读主存，并把此字所在的块调入Cache

②若Cache已满，则替换Cache某块信息

注意:某些计算机同时访问主存和Cache。

1.6 补充

CPU与Cache之间的数据交换以字为单位，而Cache与主存之间的数据交换以Cache块为单位。

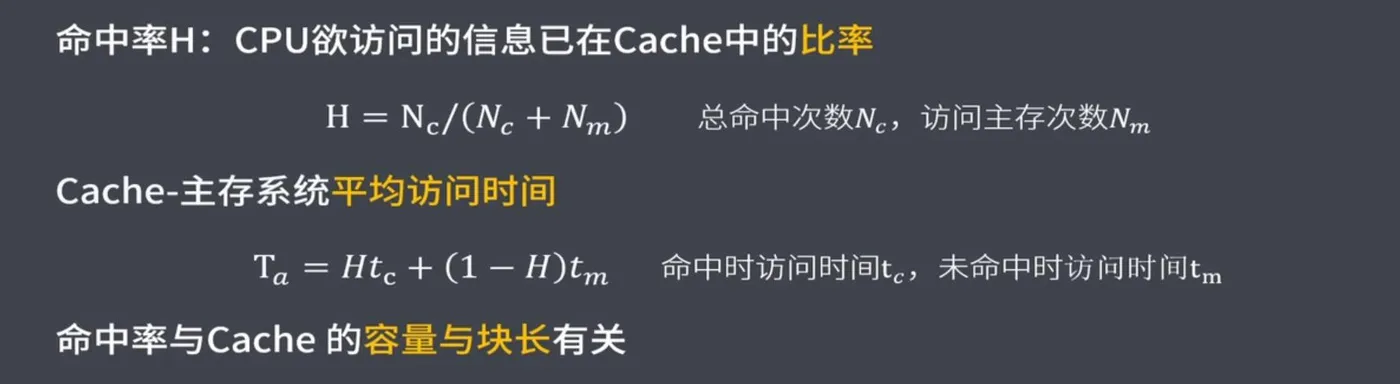

1.7 计算

1.8 解决问题

根据Cache的读、写流程，实现Cache时需解决以下关键问题：

数据查找。如何快速判断数据是否在Cache中。
地址映射。主存块如何存放在Cache中，如何将主存地址转换为Cache地址。

替换策略。Cache满后，使用何种策略对Cache块进行替换或淘汰。
写入策略。如何既保证主存块和Cache块的数据一致性，又尽量提升效率。

二.Cache与主存的映射方式

2.1 直接映射

2.1.1地址结构

标记	Cache行号	块内地址

2.1.2 优点

实现简单

2.1.3 缺点

不够灵活

空间利用率低

2.1.4映射方式

每个缓存块i可以和若干个主存块对应，每个主存块j只能和一个缓存块对应。

2.2 全相联映射

2.2.1 地址结构

标记	块内地址

2.2.2 优点

比较灵活
冲突概率低
空间利用率高，命中率高

2.2.3 缺点

标记比较速度慢
实现成本高
电路复杂

2.2.4 映射方式

主存中的任一块可以映射到缓存的任一块。

2.3组相联映射

2.3.1 地址结构

标记	组号	块内地址

2.3.2 映射方式

组间采用直接映射
组内采用全相联映射

2.4三种映射方式比较

三种映射方式中，直接映射的每个主存块只能映射到Cache中的某固定行; 全相联映射可以映射到所有Cache行: N路组相联映射可以映射到N行。当Cache大小、主存块大小定时，

直接映射的命中率最低，全相联映射的命中率最高。
直接映射的判断开销最小所需时间最短，全相联映射的判断开销最大、所需时间最长。
直接映射标记所占的额外空间开销最少，全相联映射标记所占的额外空间开销最大。

三. Cache中主存块的替换算法

随机算法（RAND)
先进先出算法（FIFO）
近期最少使用算法（LRU）
最不经常使用算法（LFU）
这里的算法比较复杂，我单独写了一篇博客，有助于大家理解:替换算法（详解）

四. Cache写策略

原因：Cache块是主存块副本，对Cache进行更新需保证Cache与主存数据一致。

4.1 Cache写命中时的写策略

①全写法(写直通法、write-through): 同时写Cache和主存，实现简单，访存次数增加效率低;写缓冲

(write- buffer)解决速度不匹配问题

②写回法(write- back) :只写Cache块，当块失效时写主存，需标志脏位，可能不一致

4.2 Cache写不命中的写策略

①写分配法(write- allocate):加载主存块到Cache,更新Cache块; 与写回法合用;

②非写分配法(non-write- allocate):只写入主存，不进行调块;与全写法合用;

4.3 分离的Cache结构

随着新技术的发展，需要将指令Cache与数据Cache分开设计。统一的cache的优点是设计和实现相对简单，但由于执行部件存取数据时，指令预取部件要从同一cache读指令，会引发冲突。采用分离的cache结构可以解决这个问题。

五.经典题目

在高速缓存系统中，主存容量为12MB，Cache 容量为400KB，则该存储系统的容量为（）
A.12MB + 400KB
B.12MB
C.12MB - 12MB + 400KB

D.12MB - 400KR

解析：B。由于Cache中存放的是主存中某一部分信息的副本，所以不能认为总容量为两个层次容量的简单相加。

某32位计算机的Cache容量为16KB, Cache 行的大小为 16B，若主存与Cache地址映像采用直接映像方式，则主存地址为0x1234E8F8的单元装入Cache的地址是( )。

A.00010001001101

B.01000100011010

C.10100011111000

D.11010011101000

理解：分析直接映射地址结构。主存地址=Cache地址 + 主存标记项。

解析：C。因为Cache容量为16KB = 214B，所以Cache地址长14位(选项都为14位，即隐含了按字节编址)。主存与Cache地址映像采用直接映像方式，将32位的主存地址0x1234E8F8写成二进制，根据直接映射的地址结构可知，取低14位就是Cache地址。

某存储系统中，主存容量是Cache容量的4096倍，Cache被分为64个块，当主存地址和Cache地址采用直接映像方式时，地址映射表的大小应为( )。（假设不考虑一致维护和替换算法位。)

A.64097bit
B.6412bit

C.64096bit
D.6413bit

解释：地址映射表：主存标记阵列。

解析：D。由于Cache被分为64个块，则Cache有64行，采用直接映射，一行相当于一组。因此标记阵列每行存储1个标记项，其中主存标记项为12位(212= 4096，是Cache容量的4096倍，即地址长度比Cache长12位)，加上1位有效位，因此每行标记项为13位。该标记阵列有64行，所以总的大小有 64*13 位。

有效容量为128KB的Cache,每块16B，采用8路组相联。字节地址为1234567H的单元调入该Cache,则其Tag应为( )。

A.1234H

B.2468H
C.048DH
D.12345H

有效容量=存储容量。
8路组相联：每一组有8个块。
Tag===主存标记。
字节地址=主存地址。

解析：C。块大小为16B，所以块内地址字段为4位; Cache 容量为128KB，采用8路组相联，共有128KB/(16B*8)= 1024组，组号字段为10位;剩下的为标记字段1234567H转换为二进制数0001 0010 0011 0100 0101 0110 0111，标记字段对应高14位即048DH。

有一主存-Cache层次的存储器，其主存容量为1MB, Cache 容量为16KB，每块有8个字(每字32位)，采用直接地址映像方式，Cache起始字块为第0块，若主存地址为35301H且CPU访问Cache命中，则在Cache的第( )( 十进制表示)字块中。

A.152

B.153

C.154

D.151

解析：A。先写出主存地址的二进制形式，然后分析Cache块内地址、Cache字块地址和主存字块标记主存地址的二进制数0011 0101 0011 0000 0001，根据直接映射的地址结构，

字块内地址为低5位(每字块含32B，25=32，因此为5位)，主存字块标记为高6位(IMB/16KB=64，26=64，因此为6位)，其余01 0011 00即为Cache字块地址，转换为十进制数152。

假设主存地址位数为32位，按字节编址，主存和Cache之间采用全相联映射方式，主存块大小为1个字，每字32位，采用回写(write back)方式和随机替换策略，则能存放32K字数据的Cache的总容量至少应有( ) 位。

A. 1536K

B. 1568K

C. 2016K

D. 2048K

理解：Cache行的总位数=数据位+标记位+修改位+有效位+替换控制位。这里的位是空间大小的位，不是位数的位。

解析：D。主存块大小为1个字，即32位，按字节编址，故块内地址52位在全相联映射方式下，主存地址只有两个字段，故标志占32-2= 30位。因采用回写法，故需1位修改位:因为采用随机替换策略，故无须替换控制位。每个Cache行的总位数为32bit (数据位)+ 30bit (tag位)+ 1bit(修改位) + 1bit (有效位) = 64bit。综上，Cache总容量至少应有32Kx64bit 2048K bit。

假定采用多模块交叉存储器组织方式，存储器芯片和总线支持突发传送，CPU通过存储器总线读取数据的过程为：发送首地址和读命令需1个时钟周期，存储器准备第一个数据需8个时钟周期，随后每个时钟周期总线上传送1个数据，可连续传送8个数据(即突发长度为8)。若主存和Cache之间交换的主存块大小为64B，存取宽度和总线宽度都为8B，则Cache的一次缺失损失至少为( )个时钟周期。

A.17

B.20

C.33

D.80

突发传送：同一行相邻的存储单元连续进行数据传输。

总线宽度：总线在单位时间内可以传输的数据总数（平时常说的32位、64位）。

存取宽度：一次访存操作可存取的数据位数。

突发长度：在一次突发传输中进行的数据传输次数。

解析：A。一次缺失损失就需要从主存读出一个主存块(64B)，每个突发传送总线事务可读取8B*8 = 64B，因此，只需要一个突发传送总线事务。每个突发传送总线事务所用的时间为1+8+8=17个时钟周期，因此共需要17个时钟周期。

某计算机的Cache共有16 块，采用二路组相联映射方式(即每组2块)。每个主存块大小为32B，按字节编址主存129号单元所在主存块应装入的Cache组号是（）

A.0

B.2

C.4

D.6

理解：主存块大小=Cache块大小

解析：C。由于Cache共有16块，采用二路组相联，共分为8组，组号为0，1，2……7组号占3位。主存块大小为32B，按字节编址，块内地址占5位。主存单元地址129 = 0……100 00001（十进制转二进制），后5位是块内地址，块内地址的前3位是组号，因此将映射到组号4的任意个 Cache 块中。

有如下C语言程序段:

for(k=0;k<1000;k++)
  a[k]=a[k]+32;

若数组a和变量k均为int型，int型数据占4B，数据Cache采用直接映射方式，数据区大小为1KB，块大小为16B，该程序段执行前Cache为空，则该程序段执行过程平访问数组a的Cache缺失率约为( )。

A.1.25%

B.2.5%

C.12.5%

D.25%

理解：一次访存读取一行，一行有4个int整型数据，每访问一个int型数据执行一次循环即两次访问。

解析：C。分析语句a[k)=a[k]+3：首先读取a[k]需要访问一次a[k]，之后将结果赋值给a[k]需要访问一次，共访问两次。第一次访问a未命中，

并将该字所在的主存块调入Cache对应的块中，对该主存块中的4个整数的两次访问中，只在访问第一次的第一个元素时发生缺失，其他的7次访间中全部会中，因此该程序段执行过程中访问数组a的Cache缺失率的为1/8。

若计算机主存地址为32位关子节锅址，莱Cache的数据区容量为32KB，主存块大小为64B，采用8路组相联映射方式，该Cache中比较器的个数和位数分别为( ).

A.8.20

B.8,23

C.64,20

D.64,23

解释：比较器用于并行地比较分组中所有cache行的Tag标记位与欲访问物理地址的Tag标记位，因此比较器的个数就是分组中的cache的行数，比较器的位数就是Tag标记位数。
解析：A。

六.常见问题与易混淆知识点

Cache行的大小和命中率之间有什么关系?
行的长度较大，可以充分利用程序访问的空间局部性，使一个较大的局部空间被起调到Cache中，因而可以增加命中机会。但是，行长也不能太大，主要原因有两个:

1)行长大使失效损失变大。也就是说，若未命中，则需花更多时间从主存读块。
2)行长太大，Cache项数变少，因而命中的可能性变小。

发生取指令Cache缺失的处理过程是什么?

1)程序计数器恢复当前指令的值。
2)对主存进行读的操作。
3)将读入的指令写入Cache中，更改有效位和标记位。
4)重新执行当前指令。
