关于 Kubernetes中一些基本概念和术语笔记

写在前面

• 学习K8s，所以整理记忆
• 大部分部分内容来源于《Kubernetes权威指南:从Docker到Kubernetes实践全接触》第一章,感兴趣小伙伴可以支持作者一波

一个不欣赏自己的人，是难以快乐的。-------三毛

一、简述

Kubernetes中的大部分概念如Node, Pod,Replication Controller, Service等都可以看作一种“资源对象”,几乎所有的资源对象都可以通过Kubernetes提供的kubect工具(或者API编程调用)执行增、删、改、查等操作并将其保存在etcd中持久化存储。从这个角度来看, Kubernetes其实是一个高度自动化的资源控制系统,它通过`跟踪对比etcd库里保存的“资源期望状态”与当前环境中的“实际资源状态”的差异来实现自动控制和自动纠错的高级功能。

K8s中相关资源：随版本变化

┌──[root@vms81.liruilongs.github.io]-[~/ansible/k8s-pod-create]
└─$kubectl api-resources

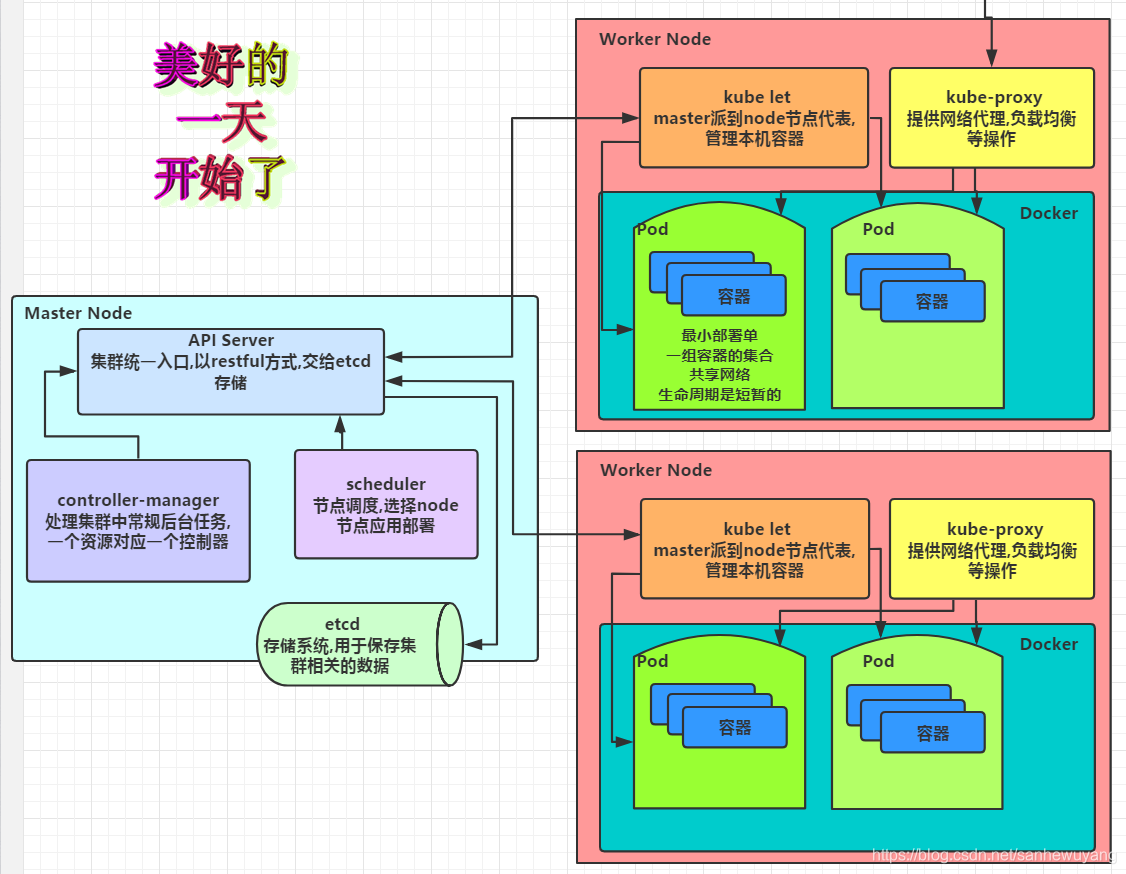

二、Kubernetes集群的两种管理角色: Master和Node

Master和Node

1、Master角色

Kubernetes里的Master指的是 集群控制节点,每个Kubernetes集群里需要有一个Master节点来负责整个集群的管理和控制,基本上Kubernetes的所有控制命令都发给它,它来负责具体的执行过程,我们后面执行的所有命令基本都是在Master节点上运行的。

Master节点通常会占据一个独立的服务器(高可用部署建议用3台服务器),其主要原因是它太重要了,是整个集群的“首脑”,如果宕机或者不可用,那么对集群内容器应用的管理都将失效。Master节点上运行着以下一组关键进程。

除了Master, Kubernetes集群中的其他机器被称为Node节点

2、Node角色

在较早的版本中也被称为Miniono与Master一样, Node节点可以是一台物理主机,也可以是一台虚拟机。 Node节点才是Kubermetes集群中的工作负载节点,每个Node都会被Master分配一些工作负载(Docker容器),当某个Node宕机时,其上的工作负载会被Master自动转移到其他节点上去。

每个Node节点上都运行着以下一组关键进程。

Node节点可以在运行期间动态增加到Kubernetes集群中,前提是这个节点上已经正确安装、配置和启动了上述关键进程,在默认情况下kubelet会向Master注册自己,这也是Kubernetes推荐的Node管理方式。

一旦Node被纳入集群管理范围, kubelet进程就会定时向Master节点汇报自身的情报,例如操作系统、Docker版本、机器的CPU和内存情况,以及当前有哪些Pod在运行等,这样Master可以获知每个Node的资源使用情况,并实现高效均衡的资源调度策略。而某个Node超过指定时间不上报信息时,会被Master判定为“失联", Node的状态被标记为不可用(Not Ready),随后Master会触发“工作负载大转移”的自动流程。

查看集群中的Node节点和节点的详细信息

┌──[root@vms81.liruilongs.github.io]-[~]
└─$kubectl get nodes
NAME                         STATUS     ROLES                  AGE   VERSION
vms81.liruilongs.github.io   Ready      control-plane,master   47d   v1.22.2
vms82.liruilongs.github.io   Ready      worker1                47d   v1.22.2
vms83.liruilongs.github.io   NotReady   worker2                47d   v1.22.2

┌──[root@vms81.liruilongs.github.io]-[~]
└─$kubectl describe  node vms82.liruilongs.github.io
# Node基本信息:名称、标签、创建时间等。
Name:               vms82.liruilongs.github.io
Roles:              worker1
Labels:             beta.kubernetes.io/arch=amd64
                    beta.kubernetes.io/os=linux
                    disktype=node1
                    kubernetes.io/arch=amd64
                    kubernetes.io/hostname=vms82.liruilongs.github.io
                    kubernetes.io/os=linux
                    node-role.kubernetes.io/worker1=
Annotations:        dest: 这是一个工作节点
                    kubeadm.alpha.kubernetes.io/cri-socket: /var/run/dockershim.sock
                    node.alpha.kubernetes.io/ttl: 0
                    projectcalico.org/IPv4Address: 192.168.26.82/24
                    projectcalico.org/IPv4IPIPTunnelAddr: 10.244.171.128
                    volumes.kubernetes.io/controller-managed-attach-detach: true
CreationTimestamp:  Thu, 07 Oct 2021 01:15:45 +0800
Taints:             <none>
Unschedulable:      false
Lease:
  HolderIdentity:  vms82.liruilongs.github.io
  AcquireTime:     <unset>
  RenewTime:       Tue, 23 Nov 2021 23:08:16 +0800
# Node当前的运行状态, Node启动以后会做一系列的自检工作:
# 比如磁盘是否满了,如果满了就标注OutODisk=True
# 否则继续检查内存是否不足(如果内存不足,就标注MemoryPressure=True)
# 最后一切正常,就设置为Ready状态(Ready=True)
# 该状态表示Node处于健康状态, Master将可以在其上调度新的任务了(如启动Pod)
Conditions:
  Type                 Status  LastHeartbeatTime                 LastTransitionTime                Reason
        Message
  ----                 ------  -----------------                 ------------------                ------
        -------
  NetworkUnavailable   False   Tue, 23 Nov 2021 23:02:52 +0800   Tue, 23 Nov 2021 23:02:52 +0800   CalicoIsUp
        Calico is running on this node
  MemoryPressure       False   Tue, 23 Nov 2021 23:05:32 +0800   Tue, 23 Nov 2021 22:45:03 +0800   KubeletHasSufficientMemory   kubelet has sufficient memory available
  DiskPressure         False   Tue, 23 Nov 2021 23:05:32 +0800   Tue, 23 Nov 2021 22:45:03 +0800   KubeletHasNoDiskPressure     kubelet has no disk pressure
  PIDPressure          False   Tue, 23 Nov 2021 23:05:32 +0800   Tue, 23 Nov 2021 22:45:03 +0800   KubeletHasSufficientPID      kubelet has sufficient PID available
  Ready                True    Tue, 23 Nov 2021 23:05:32 +0800   Tue, 23 Nov 2021 22:45:03 +0800   KubeletReady
        kubelet is posting ready status
# Node的主机地址与主机名。
Addresses:
  InternalIP:  192.168.26.82
  Hostname:    vms82.liruilongs.github.io
# Node上的资源总量:描述Node可用的系统资源,包括CPU、内存数量、最大可调度Pod数量等,注意到目前Kubernetes已经实验性地支持GPU资源分配了(alpha.kubernetes.io/nvidia-gpu=0)
Capacity:
  cpu:                2
  ephemeral-storage:  153525Mi
  hugepages-1Gi:      0
  hugepages-2Mi:      0
  memory:             4030172Ki
  pods:               110
# Node可分配资源量:描述Node当前可用于分配的资源量。
Allocatable:
  cpu:                2
  ephemeral-storage:  144884367121
  hugepages-1Gi:      0
  hugepages-2Mi:      0
  memory:             3927772Ki
  pods:               110
# 主机系统信息:包括主机的唯一标识UUID, Linux kernel版本号、操作系统类型与版本、Kubernetes版本号、kubelet与kube-proxy的版本号等。
System Info:
  Machine ID:                 1ee67b1c4230405a851cf0107d6e89f5
  System UUID:                C0EA4D56-ED9A-39CF-6942-5B66704F6E6F
  Boot ID:                    b0e42864-9778-4ded-af4c-a88a64f988db
  Kernel Version:             3.10.0-693.el7.x86_64
  OS Image:                   CentOS Linux 7 (Core)
  Operating System:           linux
  Architecture:               amd64
  Container Runtime Version:  docker://20.10.9
  Kubelet Version:            v1.22.2
  Kube-Proxy Version:         v1.22.2
PodCIDR:                      10.244.1.0/24
PodCIDRs:                     10.244.1.0/24
# 当前正在运行的Pod列表概要信息
Non-terminated Pods:          (3 in total)
  Namespace                   Name                              CPU Requests  CPU Limits  Memory Requests  Memory Limits  Age
  ---------                   ----                              ------------  ----------  ---------------  -------------  ---
  kube-system                 calico-node-ntm7v                 250m (12%)    0 (0%)      0 (0%)           0 (0%)         47d
  kube-system                 kube-proxy-nzm24                  0 (0%)        0 (0%)      0 (0%)           0 (0%)         35d
  kube-system                 metrics-server-bcfb98c76-wxv5l    0 (0%)        0 (0%)      0 (0%)           0 (0%)         27m
# 已分配的资源使用概要信息,例如资源申请的最低、最大允许使用量占系统总量的百分比。
Allocated resources:
  (Total limits may be over 100 percent, i.e., overcommitted.)
  Resource           Requests    Limits
  --------           --------    ------
  cpu                250m (12%)  0 (0%)
  memory             0 (0%)      0 (0%)
  ephemeral-storage  0 (0%)      0 (0%)
  hugepages-1Gi      0 (0%)      0 (0%)
  hugepages-2Mi      0 (0%)      0 (0%)
# Node相关的Event信息。
Events:
  Type    Reason                   Age                 From     Message
  ----    ------                   ----                ----     -------
  Normal  NodeHasSufficientMemory  23m (x3 over 3d4h)  kubelet  Node vms82.liruilongs.github.io status is now: NodeHasSufficientMemory
  Normal  NodeHasNoDiskPressure    23m (x3 over 3d4h)  kubelet  Node vms82.liruilongs.github.io status is now: NodeHasNoDiskPressure
  Normal  NodeHasSufficientPID     23m (x3 over 3d4h)  kubelet  Node vms82.liruilongs.github.io status is now: NodeHasSufficientPID
  Normal  NodeReady                23m (x2 over 3d4h)  kubelet  Node vms82.liruilongs.github.io status is now: NodeReady
┌──[root@vms81.liruilongs.github.io]-[~]
└─$

总结一下，我们要操作k8s，在管理节点那我们怎么操作，我们通过kube-apiserver来接受用户的请求，通过kubu-scheduler来负责资源的调度，是使用work1计算节点来处理还是使用work2计算节点来处理，然后在每个节点上要运行一个代理服务kubelet，用来控制每个节点的操作，但是每个节点的状态，是否健康我们不知道，这里我们需要kube-controller-manager

3、 Pod资源对象

Pod是Kubernetes的最重要也最基本的概念,

每个Pod都有一个特殊的被称为“根容器”的Pause容器。Pause容器对应的镜像属于Kubernetes平台的一部分,除了Pause容器,每个Pod还包含一个或多个紧密相关的用户业务容器。

Pause容器

Pod IP

Kubernetes 为每个Pod都分配了唯一的IP地址,称之为Pod IP,一个Pod里的多个容器共享Pod IP地址。 Kuberetes要求底层网络支持集群内任意两个Pod之间的TCP/P直接通信,这通常采用虚拟二层网络技术来实现(链路层网桥),

在 Kubernetes里,一个 Pod里的容器与另外主机上的 Pod容器能够直接通信。

普通的Pod及静态Pod (Static Pod)

Pod其实有两种类型:普通的Pod及静态Pod (Static Pod),如果使用kubeadm的方式部署，静态pod在node节点和master节点创建略有不同

正常情况下，pod是在master上统一管理的,所谓静态pod就是，即不是由master上创建调度的，是属于node自身特的pod，在node上只要启动kubelet之后，就会自动的创建的pod。这里理解的话，结合java静态熟悉，静态方法理解，即的node节点初始化的时候需要创建的一些pod

比如 kubeadm的安装k8s的话，所以的服务都是通过容器的方式运行的。相比较二进制的方式方便很多,这里的话，那么涉及到master节点的相关组件在没有k8s环境时是如何运行，构建master节点的，这里就涉及到静态pod的问题。

在默认情况下,当Pod里的某个容器停止时,Kubernetes会自动检测到这个问题并且重新启动这个Pod (重启Pod里的所有容器),如果Pod所在的Node宕机,则会将这个Node上的所有Pod重新调度到其他节点上.

Kubernetes里的所有资源对象都可以采用yaml或者JSON格式的文件来定义或描述,下面是我们在之前Hello World例子里用到的myweb这个Pod的资源定义文件:

apiVersion: v1
kind: Pod                # Pod 定义
metadata:
  name: myweb            # Pod 名字
  lables:
    name: myweb
spec:                    # 包含的容器组
  containers:
    - name: myweb
      image: kubeguide/tomcat-app:v1
      ports:
        - containerPort: 8080
      env:
        - name: MYSQL_SERVICE_HOST
          value: 'mysql'
        - name: MYSQL_SERVICE_PORT
          value: '3306'

Kubernetes的Event概念, Event是一个事件的记录,记录了事件的最早产生时间、最后重现时间、重复次数、发起者、类型,以及导致此事件的原因等众多信息。Event通常会关联到某个具体的资源对象上,是排查故障的重要参考信息,

Pod同样有Event记录,当我们发现某个Pod迟迟无法创建时,可以用kubectl describe pod xxxx来查看它的描述信息,用来定位问题的原因

在Kubernetes里,一个计算资源进行配额限定需要设定以下两个参数。

通常我们会把Request设置为一个比较小的数值,符合容器平时的工作负载情况下的资源需求,而把Limit设置为峰值负载情况下资源占用的最大量。

比如下面这段定义,表明MysQL容器申请最少0.25个CPU及64MiB内存,在运行过程中MySQL容器所能使用的资源配额为0.5个CPU及128MiB内存:

....
resources:
  requests:
    memory: "64Mi"
    cpu: "250m"
  limits:
    memory: "128Mi"
    cpu: "500m"
...

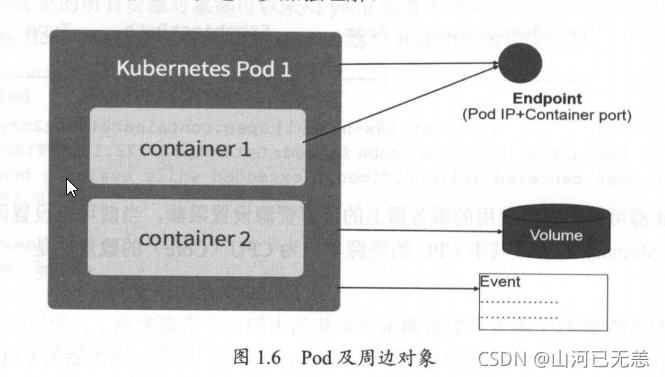

Pod Pod 周边对象的示意图

4 、Lable 标签

Label是Kubernetes系统中另外一个核心概念。一个Label是一个key-value的键值对。其中key与value由用户自己指定。

Label可以附加到各种资源对象上,例如Node、Pod、Service、RC等,一个资源对象可以定义任意数量的Label,同一个Label也可以被添加到任意数量的资源对象上去, Label通常在资源对象定义时确定,也可以在对象创建后动态添加,或者删除。

可以通过给指定的资源对象捆绑一个或多个不同的Label来实现多维度的资源分组管理功能,以便于灵活、方便地进行资源分配、调度、配置、部署等管理工作。

例如:部署不同版本的应用到不同的环境中;或者监控和分析应用(日志记录、监控、告警)等。一些常用的Label示例如下。

版本标签: "release" : "stable", "release":"canary"....
环境标签: "environment":"dev", "environment":"ga","environment":"production"·
架构标签: "ier":"frontend," "tier":"backend", "tier":"midleware"
分区标签: "artition":"customerA", "partition": "customerB".
质量管控标签: "track": "daily","track":"weeky"

可以通过多个Label Selector表达式的组合实现复杂的条件选择,多个表达式之间用“,”进行分隔即可,几个条件之间是“AND"的关系,即同时满足多个条件,比如下面的例子:

name=标签名
env != 标签名
name in (标签1，标签2)
name not in(标签1)
name in (redis-master, redis-slave):匹配所有具有标签`name=redis-master`或者`name=redis-slave`的资源对象。
name not in (phn-frontend):匹配所有不具有标签name=php-frontend的资源对象。
name=redis-slave, env!=production
name notin (php-frontend),env!=production

apiVersion: v1
kind: Pod
metadata:
  name: myweb
  lables:
    app: myweb
# 管理对象RC和Service 在 spec 中定义Selector 与 Pod 进行关联。
apiVersion: v1
kind: ReplicationController
metadata:
  name: myweb
spec:
  replicas: 1
  selector:
    app: myweb
  template:
  ...略...
apiVersion" v1
kind: Service
metadata:
  name: myweb
spec:
  selector:
    app: myweb
  ports:
    port: 8080

新出现的管理对象如Deployment, ReplicaSet, DaemonSet和Job则可以在Selector中使用基于集合的筛选条件定义,例如:

selector:
  matchLabels:
     app: myweb
  matchExpressions:
     - {key: tire,operator: In,values: [frontend]}
     - {key: environment, operator: NotIn, values: [dev]}


matchLabels用于定义一组Label,与直接写在Selector中作用相同; matchExpressions用于定义一组基于集合的筛选条件,可用的条件运算符包括: In, NotIn, Exists和DoesNotExist.

如果同时设置了matchLabels和matchExpressions,则两组条件为"AND"关系,即所有条件需要同时满足才能完成Selector的筛选。

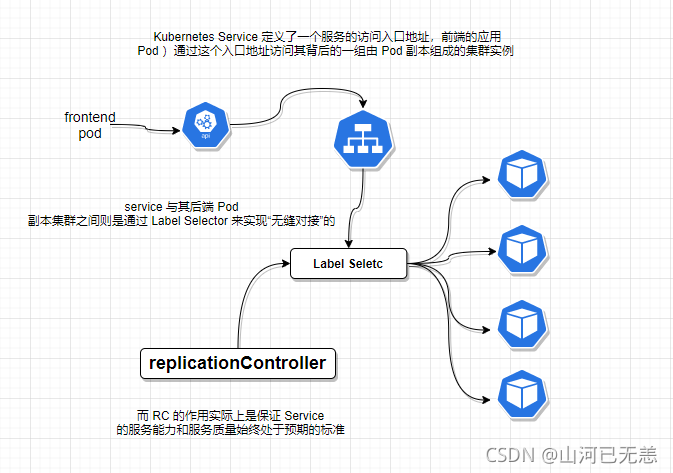

Label Selector在Kubernetes中的重要使用场景有以下几处:

kube-controller进程通过资源对象RC上定义的Label Selector来筛选要监控的Pod副本的数量,从而实现Pod副本的数量始终符合预期设定的全自动控制流程

kube-proxy进程通过Service的Label Selector来选择对应的Pod, 自动建立起每个Service到对应Pod的请求转发路由表,从而实现Service的智能负载均衡机制

通过对某些Node定义特定的Label,并且在Pod定义文件中使用NodeSelector这种标签调度策略, kube-scheduler进程可以实现Pod “定向调度”的特性。

apiVersion: v1
kind: Pod
metadata:
  creationTimestamp: null
  labels:
    run: podnodea
  name: podnodea
spec:
  containers:
  - image: nginx
    imagePullPolicy: IfNotPresent
    name: podnodea
    resources: {}
  affinity:
    nodeAffinity: #主机亲和性
      requiredDuringSchedulingIgnoredDuringExecution: #硬策略
        nodeSelectorTerms:
        - matchExpressions:
          - key: kubernetes.io/hostname
            operator: In
            values:
            - vms85.liruilongs.github.io
            - vms84.liruilongs.github.io
  dnsPolicy: ClusterFirst
  restartPolicy: Always
status: {}

5、 Replication Controller

RC是Kubernetes系统中的核心概念之一,简单来说,它其实是定义了一个期望的场景,即声明某种Pod的副本数量在任意时刻都符合某个预期值,所以RC的定义包括如下几个部分。

下面是一个完整的RC定义的例子,即确保拥有tier-frontend标签的这个Pod (运行Tomcat容器)在整个Kubernetes集群中始终只有一个副本:

apiVersion: v1
kind: ReplicationController
metadata:
  name: frontend
spec:
  replicas: 1
  selector:
    tier: frontend
  template:
    metadata:
      labels:
        app: app-demo
        tier: frontend
    spec:
      containers:
      - name: tomcat-demo
        image: tomcat
        imagePullPolicy: IfNotPresent
        env:
        - name: GET_HOSTS_FROM
          value: dns
        ports:
        - containerPort: 80

当我们定义了一个RC并提交到Kubernetes集群中以后, Master节点上的Controller Manager组件就得到通知,定期巡检系统中当前存活的目标Pod,并确保目标Pod实例的数量刚好等于此RC的期望值,如果有过多的Pod副本在运行,系统就会停掉一些Pod,否则系统就会再自动创建一些Pod

通过RC, Kubernetes实现了用户应用集群的高可用性,并且大大减少了系统管理员在传统IT环境中需要完成的许多手工运维工作(如主机监控脚本、应用监控脚本、故障恢复脚本等)

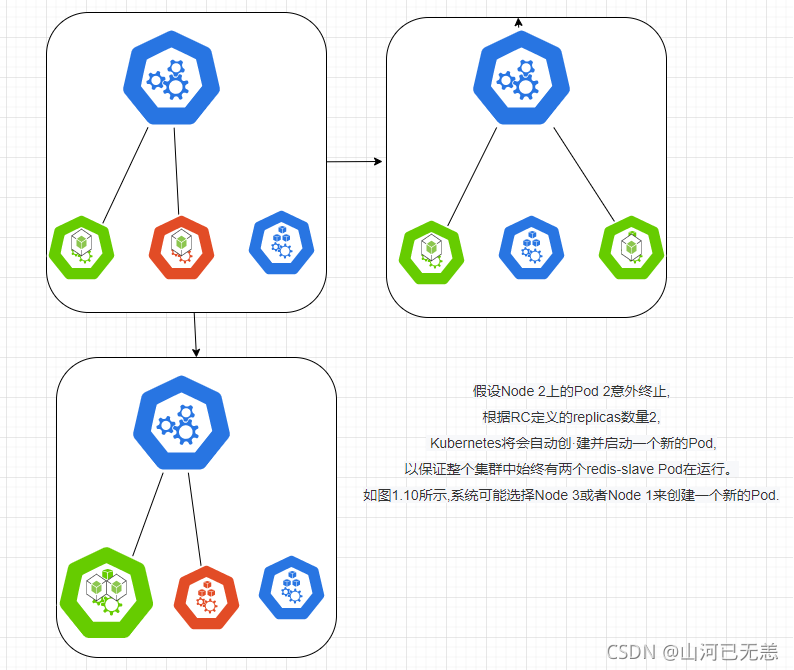

下面我们以3个Node节点的集群为例,说明Kubernetes如何通过RC来实现Pod副本数量自动控制的机制。假如我们的RC里定义redis-slave这个Pod需要保持3个副本,系统将可能在其中的两个Node上创建Pod,图1.9描述了在两个Node上创建redis-slave Pod的情形。

在运行时,我们可以通过 修改RC的副本数量,来实现Pod的动态缩放(Scaling)功能,这可以通过执行kubectl scale命令来一键完成:

kubectl scale rc redsi-slave --replicas=3

需要注意的是,删除RC并不会影响通过该RC已创建好的Pod,为了删除所有Pod,可以设置replicas的值为0,然后更新该RC。另外, kubectl提供了stop和delete命令来一次性删除RC和RC控制的全部Pod。

应用升级时,通常会通过Build一个新的Docker镜像,并用新的镜像版本来替代旧的版本的方式达到目的。在系统升级的过程中,我们希望是平滑的方式,比如当前系统中10个对应的旧版本的Pod,最佳的方式是旧版本的Pod每次停止一个,同时创建一个新版本的Pod,在整个升级过程中,此消彼长,而运行中的Pod数量始终是10个,通过RC的机制, Kubernetes很容易就实现了这种高级实用的特性,被称为“滚动升级” (Rolling Update)

6、 Deployment

Deployment是Kubernetes v1.2引入的新概念,引入的目的是为了更好地解决Pod的编排问题。

Deployment相对于RC的一个最大升级是我们可以随时知道当前Pod “部署”的进度。实际上由于一个Pod的创建、调度、绑定节点及在目标Node上启动对应的容器这一完整过程需要一定的时间,所以我们期待系统启动N个Pod副本的目标状态,实际上是一个连续变化的“部署过程"导致的最终状态。

Deployment的典型使用场景有以下几个。

Deployment的定义与Replica Set的定义很类似,除了API声明与Kind类型等有所区别:

apiversion: extensions/vlbetal       apiversion: v1
kind: Deployment                     kind: ReplicaSet
metadata:                            metadata:
  name: nginx-deployment               name: nginx-repset

创建一个 tomcat-deployment.yaml Deployment 描述文件:

apiVersion: extensions/v1betal
kind: Deployment
metadata:
  name: frontend
spec:
  replicas: 1
  selector:
  matchLabels:
    tier: frontend
  matchExpressions:
    - {key: tier, operator: In,value: [frontend]}
  template:
    metadata:
      labels:
        app: app-demo
        tier: frontend
    spec:
      containers:
      - name: tomcat-demo
        images: tomcat
        imagePullPolicy:  IfNotPresent
        ports:
        - containerPort: 8080

运行如下命令创建 Deployment：

kubectl create -f tomcat-deploment.yaml

对上述输出中涉及的数量解释如下。

运行下述命令查看对应的Replica Set,我们看到它的命名与Deployment的名字有关系:

┌──[root@vms81.liruilongs.github.io]-[~/ansible]
└─$kubectl get rs -A
NAMESPACE     NAME                                 DESIRED   CURRENT   READY   AGE
kube-system   calico-kube-controllers-78d6f96c7b   1         1         1       47d
kube-system   coredns-545d6fc579                   0         0         0       47d
kube-system   coredns-7f6cbbb7b8                   2         2         2       36d
kube-system   kuboard-78dccb7d9f                   1         1         1       11d
kube-system   metrics-server-bcfb98c76

7、 Horizontal Pod Autoscaler

HPA与之前的RC、 Deployment一样,也属于一种Kubernetes资源对象。通过 追踪分析RC控制的所有目标Pod的负载变化情况,来确定是否需要针对性地调整目标Pod的副本数,这是HPA的实现原理 。当前, HPA可以有以下两种方式作为Pod负载的度量指标。

apiversion: autoscaling/v1
kind: HorizontalPodAutoscaler
metadata:
  name: php-apache
  namespace: default
spec
  maxReplicas: 10
  minReplicas: 1
  scaleTargetRef:
    kind: Deployment
    name: php-apache
  targetcpuutilizationPercentage: 90

CPUUtilizationPercentage是一个算术平均值,即目标Pod所有副本自身的CPU利用率的平均值。一个Pod自身的CPU利用率是该Pod当前CPU的使用量除以它的Pod Request的值,比,如我们定义一个Pod的Pod Request为0.4,而当前Pod的CPU使用量为0.2,则它的CPU使用率为50%

根据上面的定义,我们可以知道这个HPA控制的目标对象为一个名叫php-apache Deployment里的Pod副本,当这些Pod副本的CPUUtilizationPercentage的值超过90%时会触发自动动态扩容行为,扩容或缩容时必须满足的一个约束条件是Pod的副本数要介于1与10之间。

除了可以通过直接定义yaml文件并且调用kubectrl create的命令来创建一个HPA资源对象的方式,我们还能通过下面的简单命令行直接创建等价的HPA对象:

kubectl autoscale deployment php-apache --cpu-percent=90--min-1 --max=10

8、 StatefulSet

在Kubernetes系统中, Pod的管理对象RC， Deployment, DaemonSet和Job都是面向无状态的服务。 但现实中有很多服务是有状态的,特别是一些复杂的中间件集群,例如MysQL集·群、MongoDB集群、ZooKeeper集群等,这些应用集群有以下一些共同点:

如果用 RC/Deployment控制Pod副本数的方式来实现上述 有状态的集群,则我们会发现第1点是无法满足的,因为Pod的名字是随机产生的, Pod的IP地址也是在运行期才确定且可能有变动的,我们事先无法为每个Pod确定唯一不变的ID,

为了能够在其他节点上恢复某个失败的节点,这种集群中的Pod需要挂接某种共享存储,为了解决这个问题, Kubernetes从v1.4版本开始引入了PetSet这个新的资源对象,并且在v1.5版本时更名为StatefulSet, StatefulSet从本质上来说,可以看作DeploymentRC的一个特殊变种,它有如下一些特性。)

statefulSet除了要与PV卷捆绑使用以存储Pod的状态数据,还要与Headless Service配合使用,即在每个StatefulSet的定义中要声明它属于哪个Headless Service. Headless Service与普通Service的关键区别在于,它没有Cluster IP,如果解析Headless Service的DNS域名,则返回的是该Service对应的全部Pod的Endpoint列表。StatefulSet在Headless Service的基础上又为StatefulSet控制的每个Pod实例创建了一个DNS域名,这个域名的格式为:

$(podname).$(headless service name)

9、 Service （服务）

Service也是Kubernetes里的最核心的资源对象之一, Kubernetes里的每个Service其实就是我们经常提起的微服务架构中的一个“微服务”,之前我们所说的Pod, RC等资源对象其实都是为这节所说的“服务”-Kubernetes Service作“嫁衣”的。Pod,RC与Service的逻辑关系。

Kubernetes的Service定义了一个服务的访问入口地址,前端的应用(Pod)通过这个入口地址访问其背后的一组由Pod副本组成的集群实例, Service与其后端Pod副本集群之间则是通过Label Selector来实现“无缝对接”的。而RC的作用实际上是保证Service的服务能力和服务质量始终处干预期的标准。

每个Pod都会被分配一个单独的IP地址,而且每个Pod都提供了一个独立的Endpoint(Pod IP+ContainerPort)以被客户端访问,现在多个Pod副本组成了一个集群来提供服务.客户端如何来访问它们呢?一般的做法是部署一个负载均衡器(软件或硬件),

Kubernetes中运行在每个Node上的kube-proxy进程其实就是一个智能的软件负载均衡器,它负责把对Service的请求转发到后端的某个Pod实例上,并在内部实现服务的负载均衡与会话保持机制。

Kubernetes发明了一种很巧妙又影响深远的设计:

Service不是共用一个负载均衡器的IP地址,而是每个Service分配了一个全局唯一的虚拟IP地址,这个虚拟IP被称为Cluster IP,这样一来,每个服务就变成了具备唯一IP地址的“通信节点”,服务调用就变成了最基础的TCP网络通信问题。

我们知道, Pod的Endpoint地址会随着Pod的销毁和重新创建而发生改变,因为新Pod的IP地址与之前旧Pod的不同。而 Service一旦被创建, Kubernetes就会自动为它分配一个可用的Cluster IP,而且在Service的整个生命周期内,它的Cluster IP不会发生改变。于是,服务发现这个棘手的问题在Kubernetes的架构里也得以轻松解决:只要用Service的Name与Service的Cluster IP地址做一个DNS域名映射即可完美解决问题。

┌──[root@vms81.liruilongs.github.io]-[~/ansible/k8s-pod-create]
└─$kubectl get svc myweb -o yaml
apiVersion: v1
kind: Service
metadata:
  creationTimestamp: "2021-10-16T14:25:08Z"
  name: myweb
  namespace: liruilong-pod-create
  resourceVersion: "339816"
  uid: 695aa461-166c-4937-89ed-7b16ac49c96b
spec:
  clusterIP: 10.109.233.35
  clusterIPs:
  - 10.109.233.35
  externalTrafficPolicy: Cluster
  ipFamilies:
  - IPv4
  ipFamilyPolicy: SingleStack
  ports:
  - nodePort: 30001
    port: 8080
    protocol: TCP
    targetPort: 8080
  selector:
    app: myweb
  sessionAffinity: None
  type: NodePort
status:
  loadBalancer: {}

Kubernetes Service支持多个Endpoint（端口）,在存在多个Endpoint的情况下,要求每个Endpoint定义一个名字来区分。下面是Tomcat多端口的Service定义样例:

spec:
  ports:
  - port: 8080
    name: service-port
  - port: 8005
    name: shutdown-port

多端口为什么需要给每个端口命名呢?这就涉及Kubernetes的服务发现机制了

Kubernetes 的服务发现机制

外部系统访问 Service 的问题

外部系统访问 Service,采用NodePort是解决上述问题的最直接、最有效、最常用的做法。具体做法如下,以tomcat-service为例,我们在Service的定义里做如下扩展即可:

...
spec:
  type: NodePort
  posts：
   - port: 8080
     nodePort: 31002
  selector:
    tier: frontend
...

即这里我们可以通过nodePort:31002 来访问Service,NodePort的实现方式是在Kubernetes集群里的每个Node上为需要外部访问的Service开启个对应的TCP监听端口,外部系统只要用任意一个Node的IP地址+具体的NodePort端口即可访问此服务,在任意Node上运行netstat命令,我们就可以看到有NodePort端口被监听:

Service 负载均衡问题

但NodePort还没有完全解决外部访问Service的所有问题,比如负载均衡问题,假如我们的集群中有10个Node,则此时最好有一个负载均衡器,外部的请求只需访问此负载均衡器的IP地址,由负载均衡器负责转发流量到后面某个Node的NodePort上。如图

NodePort的负载均衡
Load balancer组件独立于Kubernetes集群之外,通常是一个硬件的负载均衡器,或者是以软件方式实现的,例如HAProxy或者Nginx。对于每个Service,我们通常需要配置一个对应的Load balancer实例来转发流量到后端的Node上
Kubernetes提供了自动化的解决方案,如果我们的集群运行在谷歌的GCE公有云上,那么只要我们把Service的type-NodePort改为type-LoadBalancer,此时Kubernetes会自动创建一个对应的Load balancer实例并返回它的IP地址供外部客户端使用。

10、 Volume (存储卷)

Volume是Pod中能够被多个容器访问的共享目录。Kuberetes的Volume概念、用途和目的与Docker的Volume比较类似,但两者不能等价。

Volume的使用也比较简单,在大多数情况下,我们先在 Pod上声明一个 Volume,然后在容器里引用该 Volume并 Mount到容器里的某个目录上。举例来说,我们要给之前的 Tomcat Pod增加一个名字为 datavol的 Volume,并且 Mount到容器的 /mydata-data目录上,则只要对Pod的定义文件做如下修正即可(注意黑体字部分):

template:
  metadata:
    labels:
      app: app-demo
      tier: frontend
  spec:
    volumes:
      - name: datavol
        emptyDir: {}
    containers:
    - name: tomcat-demo
      image: tomcat
      volumeMounts:
        - mountPath: /myddata-data
          name: datavol
      imagePullPolicy: IfNotPresent

除了可以让一个 Pod里的 多个容器共享文件、让容器的数据写到宿主机的磁盘上或者写文件到网络存储中, Kubernetes的Volume还扩展出了一种非常有实用价值的功能,即

容器配置文件集中化定义与管理,这是通过ConfigMap这个新的资源对象来实现的.

Kubernetes提供了非常丰富的Volume类型,下面逐一进行说明。

1. emptyDir

一个emptyDir Volume是在Pod分配到Node时创建的。从它的名称就可以看出,它的初始内容为空,并且无须指定宿主机上对应的目录文件,因为这是 Kubernetes自动分配的一个目录,当Pod从Node上移除时, emptyDir中的数据也会被永久删除。emptyDir的一些用途如下。

2. hostPath

hostPath为在Pod上挂载宿主机上的文件或目录,它通常可以用于以下几方面。

|容器应用程序生成的日志文件需要永久保存时,可以使用宿主机的高速文件系统进行存储。|

需要访问宿主机上Docker引擎内部数据结构的容器应用时,可以通过定义hostPath为宿主机/var/lib/docker目录,使容器内部应用可以直接访问Docker的文件系统。

在使用这种类型的Volume时,需要注意以下几点。

在不同的Node上具有相同配置的Pod可能会因为宿主机上的目录和文件不同而导致对Volume上目录和文件的访问结果不一致。)

如果使用了资源配额管理,则Kubernetes无法将hostPath在宿主机上使用的资源纳入管理。在下面的例子中使用宿主机的/data目录定义了一个hostPath类型的Volume:

volumes:
  - name: "persistent-storage"
    hostPath:
      path: "/data"

3. gcePersistentDisk

使用这种类型的Volume表示使用谷歌公有云提供的永久磁盘(PersistentDisk, PD)存放Volume的数据,它与emptyDir不同, PD上的内容会被永久存,当Pod被删除时, PD只是被卸载(Unmount),但不会被删除。需要注意是,你需要先创建一个永久磁盘(PD),才能使用gcePersistentDisk.

4. awsElasticBlockStore

与GCE类似,该类型的Volume使用亚马逊公有云提供的EBS Volume存储数据,需要先创建一个EBS Volume才能使用awsElasticBlockStore.

5. NFS

使用NFS网络文件系统提供的共享目录存储数据时,我们需要在系统中部署一个NFSServer,定义NES类型的Volume的示例如下
yum -y install nfs-utils

...
volumes:
- name: test-volume
  nfs:
    server: nfs.server.locathost
    path: "/"
....

11、 Persistent Volume

Volume是定义在Pod上的,属于“计算资源”的一部分,而实际上, “网络存储”是相对独立于“计算资源”而存在的一种实体资源。比如在使用虚拟机的情况下,我们通常会先定义一个网络存储,然后从中划出一个“网盘”并挂接到虚拟机上

Persistent Volume(简称PV)和与之相关联的Persistent Volume Claim (简称PVC)也起到了类似的作用。PV可以理解成 Kubernetes集群中的某个网络存储中对应的一块存储,它与Volume很类似,但有以下区别。

apiversion: v1
kind: PersistentVolume
metadata:
  name: pv0003
spec:
  capacity:
    storage: 5Gi
  accessModes:
  - ReadWriteOnce
  nfs:
    path: /somepath
    server: 172.17.0.2

PV的accessModes属性, 目前有以下类型:

• ReadWriteOnce:读写权限、并且只能被单个Node挂载。
• ReadOnlyMany:只读权限、允许被多个Node挂载。
• ReadWriteMany:读写权限、允许被多个Node挂载。

如果某个Pod想申请某种类型的PV,则首先需要定义一个PersistentVolumeClaim (PVC)对象:

kind: Persistentvolumeclaim
apiversion: v1
metadata:
  name: myclaim
spec:
  accessModes:
  - Readwriteonce
  resources:
    requests:
      storage: BGi

引用PVC

volumes:
  - name: mypd
    persistentvolumeclaim:
      claimName: myclaim

|PV是有状态的对象,它有以下几种状态。|
|:--|
|Available:空闲状态。|
|Bound:已经绑定到某个Pvc上。|
|Released:对应的PVC已经删除,但资源还没有被集群收回。|
|Failed: PV自动回收失败。|

12、 Namespace (命名空间)

Namespace (命名空间)是Kubernetes系统中非常重要的概念, Namespace在很多情况下用于实现 多租户的资源隔离。Namespace通过将集群内部的资源对象“分配”到不同的Namespace 中,形成逻辑上分组的不同项目、小组或用户组,便于不同的分组在共享使用整个集群的资源的同时还能被分别管理。Kubernetes集群在启动后,会创建一个名为"default"的Namespace,通过kubectl可以查看到:

kub-system 本身的各种 pod，是kubamd默认的空间。pod使用命名空间相互隔离

┌──[root@vms81.liruilongs.github.io]-[~/ansible]
└─$kubectl get namespaces
NAME              STATUS   AGE
default           Active   13h
kube-node-lease   Active   13h
kube-public       Active   13h
kube-system       Active   13h
┌──[root@vms81.liruilongs.github.io]-[~/ansible]
└─$kubectl get ns
NAME              STATUS   AGE
default           Active   13h
kube-node-lease   Active   13h
kube-public       Active   13h
kube-system       Active   13h
┌──[root@vms81.liruilongs.github.io]-[~/ansible]
└─$

命名空间基本命令

┌──[root@vms81.liruilongs.github.io]-[~/ansible]
└─$kubectl create ns liruilong
namespace/liruilong created
┌──[root@vms81.liruilongs.github.io]-[~/ansible]
└─$kubectl get ns
NAME              STATUS   AGE
default           Active   13h
kube-node-lease   Active   13h
kube-public       Active   13h
kube-system       Active   13h
liruilong         Active   4s
┌──[root@vms81.liruilongs.github.io]-[~/ansible]
└─$kubectl create ns k8s-demo
namespace/k8s-demo created
┌──[root@vms81.liruilongs.github.io]-[~/ansible]
└─$kubectl get ns
NAME              STATUS   AGE
default           Active   13h
k8s-demo          Active   3s
kube-node-lease   Active   13h
kube-public       Active   13h
kube-system       Active   13h
liruilong         Active   20s
┌──[root@vms81.liruilongs.github.io]-[~/ansible]
└─$kubectl delete ns  k8s-demo
namespace "k8s-demo" deleted
┌──[root@vms81.liruilongs.github.io]-[~/ansible]
└─$kubectl get ns
NAME              STATUS   AGE
default           Active   13h
kube-node-lease   Active   13h
kube-public       Active   13h
kube-system       Active   13h
liruilong         Active   54s
┌──[root@vms81.liruilongs.github.io]-[~/ansible]
└─$

命名空间切换

┌──[root@vms81.liruilongs.github.io]-[~/.kube]
└─$vim config
┌──[root@vms81.liruilongs.github.io]-[~/.kube]
└─$kubectl config get-contexts
CURRENT   NAME       CLUSTER    AUTHINFO            NAMESPACE
*         context1   cluster1   kubernetes-admin1
          context2   cluster2   kubernetes-admin2
┌──[root@vms81.liruilongs.github.io]-[~/.kube]
└─$kubectl config set-context context2 --namespace=kube-system
Context "context2" modified.
┌──[root@vms81.liruilongs.github.io]-[~/.kube]
└─$kubectl config get-contexts
CURRENT   NAME       CLUSTER    AUTHINFO            NAMESPACE
*         context1   cluster1   kubernetes-admin1
          context2   cluster2   kubernetes-admin2   kube-system
┌──[root@vms81.liruilongs.github.io]-[~/.kube]
└─$kubectl config set-context context1 --namespace=kube-public
Context "context1" modified.

或者可以这样切换名称空间

kubectl config set-context $(kubectl config current-context) --namespace=<namespace>
kubectl config view | grep namespace
kubectl get pods

创建pod时指定命名空间

apiVersion: v1
kind: Pod
metadata:
  creationTimestamp: null
  labels:
    run: pod-static
  name: pod-static
  namespeace: default
spec:
  containers:
  - image: nginx
    imagePullPolicy: IfNotPresent
    name: pod-demo
    resources: {}
  dnsPolicy: ClusterFirst
  restartPolicy: Always
status: {}

当我们给每个租户创建一个Namespace来实现多租户的资源隔离时,还能结合Kubernetes"的资源配额管理,限定不同租户能占用的资源,例如CPU使用量、内存使用量等。

13、 Annotation (注解)

Annotation与Label类似,也使用key/value键值对的形式进行定义。

不同的是Label具有严格的命名规则,它定义的是Kubernetes对象的元数据(Metadata),并且用于Label Selector.

Annotation则是用户任意定义的“附加”信息,以便于外部工具进行查找, Kubernetes的模块自身会通过Annotation的方式标记资源对象的一些特殊信息。

┌──[root@vms81.liruilongs.github.io]-[~/ansible/k8s-pod-create]
└─$kubectl annotate nodes vms82.liruilongs.github.io "dest=这是一个工作节点"
node/vms82.liruilongs.github.io annotated
┌──[root@vms81.liruilongs.github.io]-[~/ansible/k8s-pod-create]
└─$kubectl describe nodes vms82.liruilongs.github.io
Name:               vms82.liruilongs.github.io
Roles:              worker1
Labels:             beta.kubernetes.io/arch=amd64
                    beta.kubernetes.io/os=linux
                    disktype=node1
                    kubernetes.io/arch=amd64
                    kubernetes.io/hostname=vms82.liruilongs.github.io
                    kubernetes.io/os=linux
                    node-role.kubernetes.io/worker1=
Annotations:        dest: 这是一个工作节点
                    kubeadm.alpha.kubernetes.io/cri-socket: /var/run/dockershim.sock
                    node.alpha.kubernetes.io/ttl: 0
                    projectcalico.org/IPv4Address: 192.168.26.82/24
                    projectcalico.org/IPv4IPIPTunnelAddr: 10.244.171.128
                    volumes.kubernetes.io/controller-managed-attach-detach: true
.....................
