🔥 内容介绍
一、引言
随着可再生能源的广泛应用，并网逆变器作为将可再生能源发电系统产生的直流电转换为交流电并接入电网的关键设备，其性能直接影响到电能质量和发电效率。I 型 NPC（中性点箝位）三电平并网逆变器因其在减少开关器件电压应力、降低谐波含量等方面的优势，被广泛应用。恒功率 PQ 闭环控制能够使逆变器按照设定的有功功率（P）和无功功率（Q）向电网输送电能，保证系统稳定运行。本文将详细阐述基于 I 型 NPC 三电平并网逆变器的恒功率 PQ 闭环控制的背景原理，并介绍采用功率外环、电流内环解耦控制结合 LC 型滤波器以及 SVPWM（空间矢量脉宽调制）调制方式的具体实现。

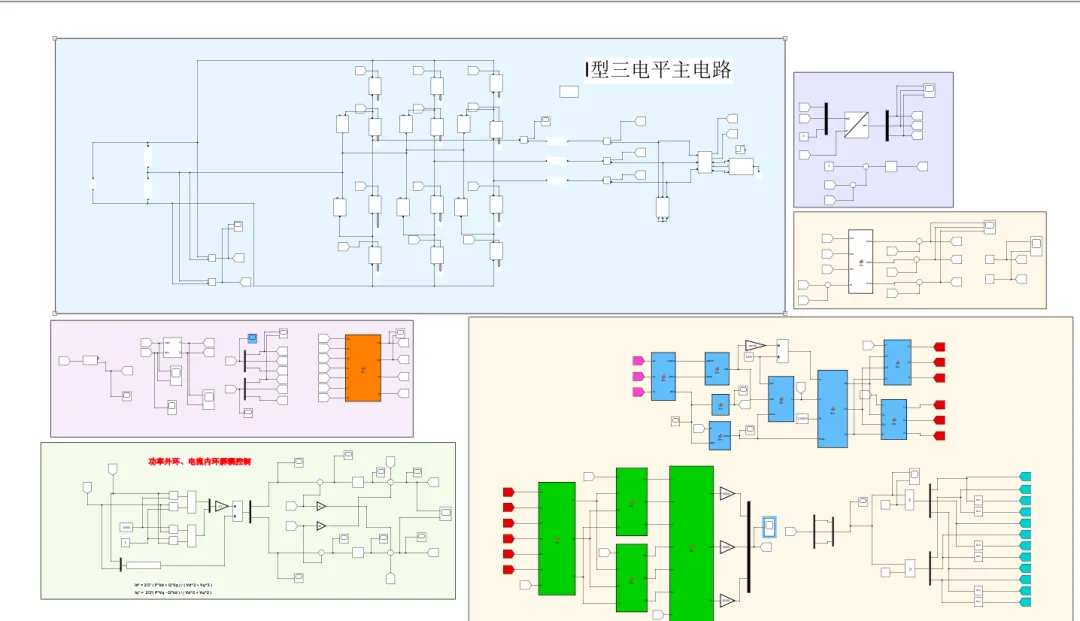

二、I 型 NPC 三电平并网逆变器基础

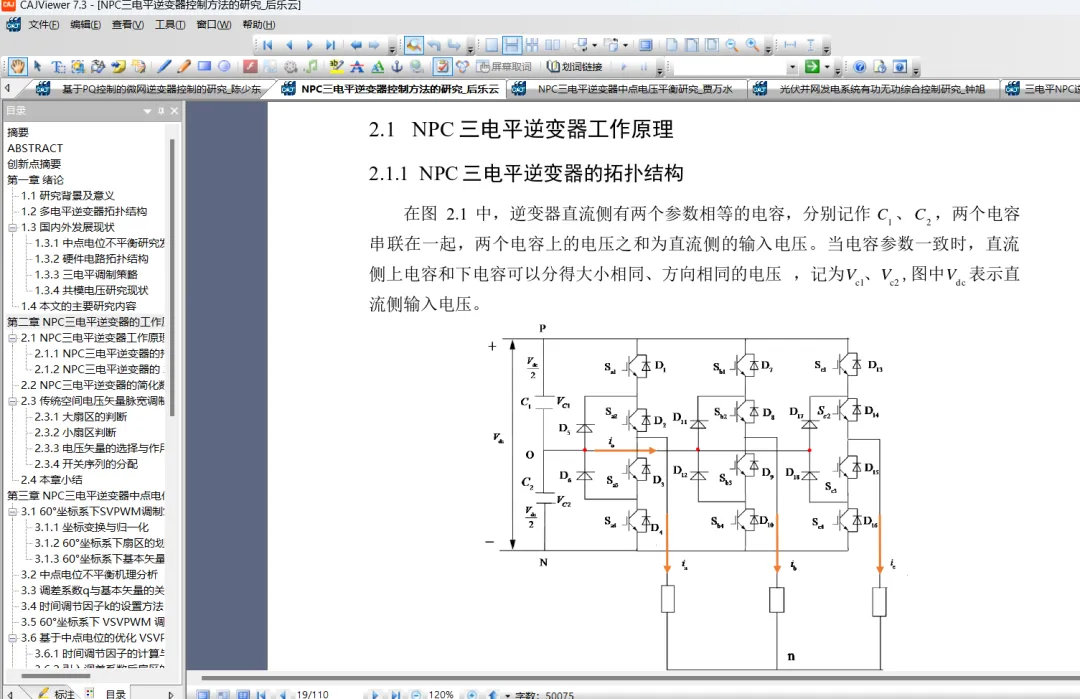

（一）拓扑结构
I 型 NPC 三电平并网逆变器的拓扑结构主要由直流侧电容、功率开关器件、箝位二极管以及交流侧输出组成。直流侧通过两个电容串联分压，将直流母线电压分为三个电平：+Vdc/2、0 和 −Vdc/2。功率开关器件以特定的组合方式工作，实现直流到交流的转换。箝位二极管的作用是将开关器件的电压应力箝位在 Vdc/2，有效降低了器件的耐压要求，提高了系统的可靠性和效率。
（二）工作原理

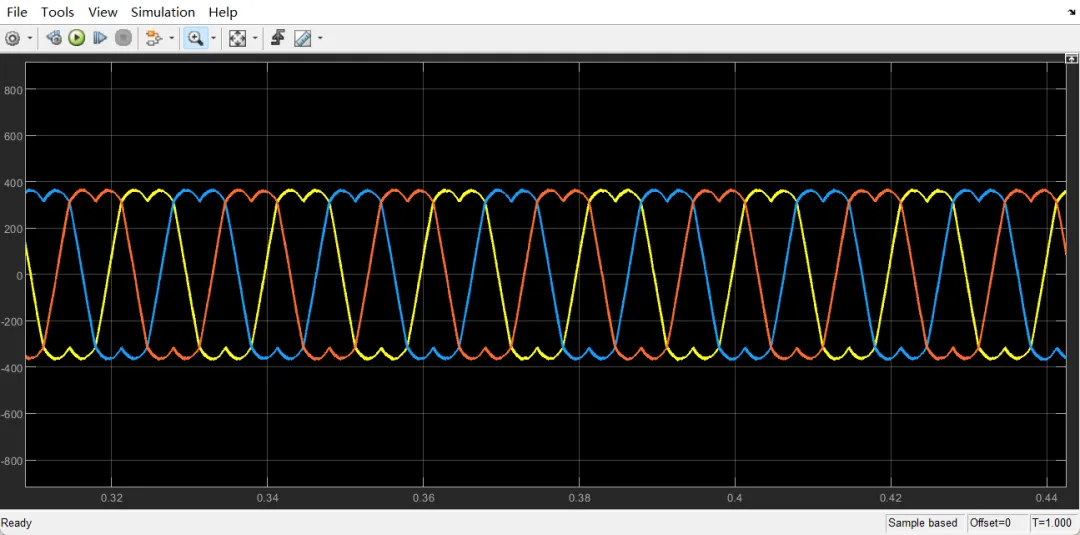

在一个开关周期内，通过控制不同功率开关器件的导通与关断，使逆变器输出不同电平的交流电压。例如，当某相上桥臂的两个开关器件导通时，该相输出电压为 +Vdc/2；当中间两个开关器件导通时，输出电压为 0；当下桥臂两个开关器件导通时，输出电压为 −Vdc/2。通过合理控制各相的开关状态，可合成所需的正弦交流输出电压。与传统两电平逆变器相比，三电平逆变器输出的电压波形更接近正弦波，谐波含量更低。

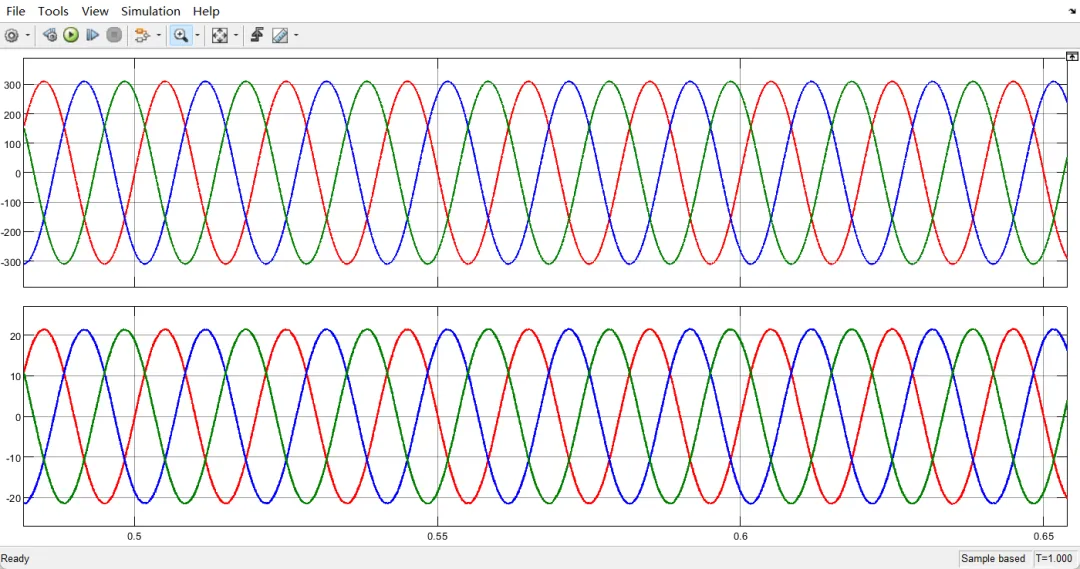

三、恒功率 PQ 闭环控制原理

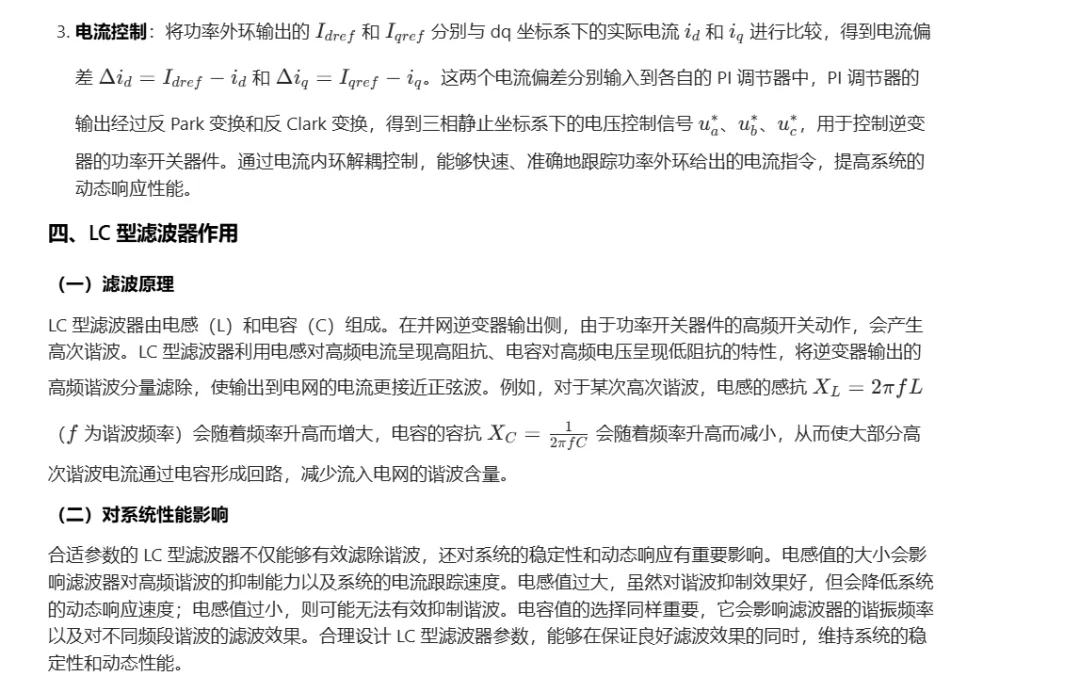

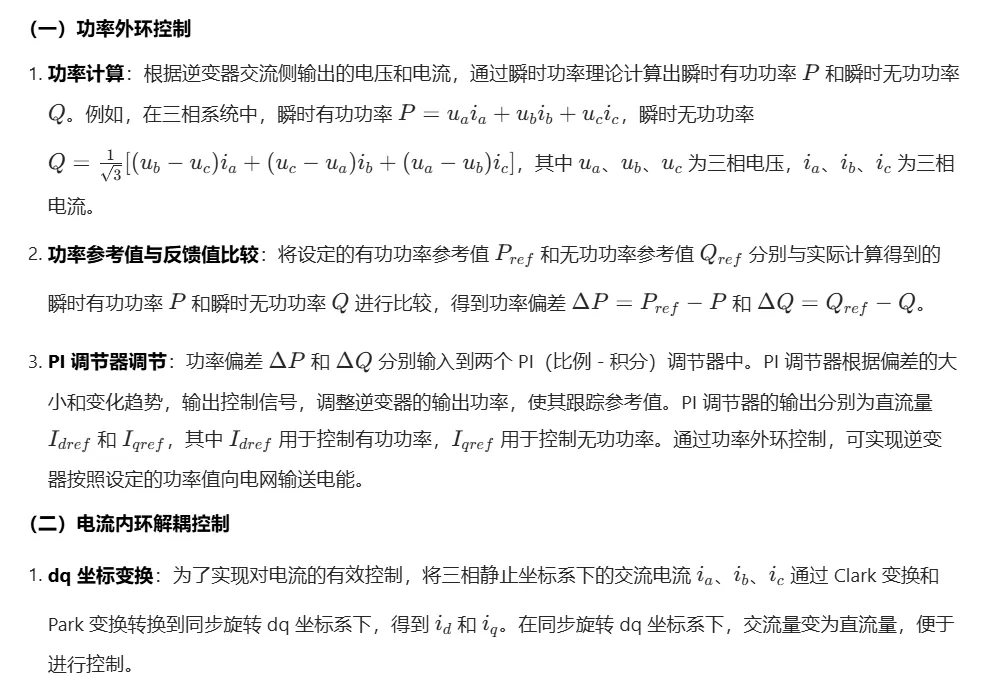

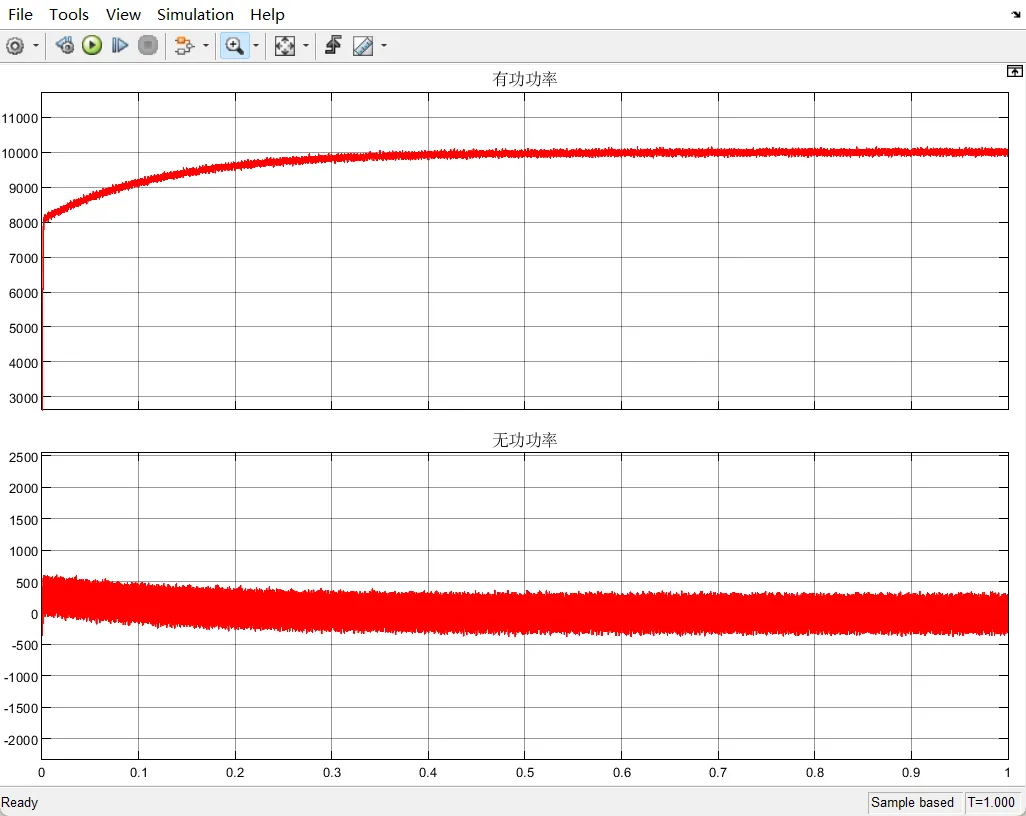

（一）功率外环控制

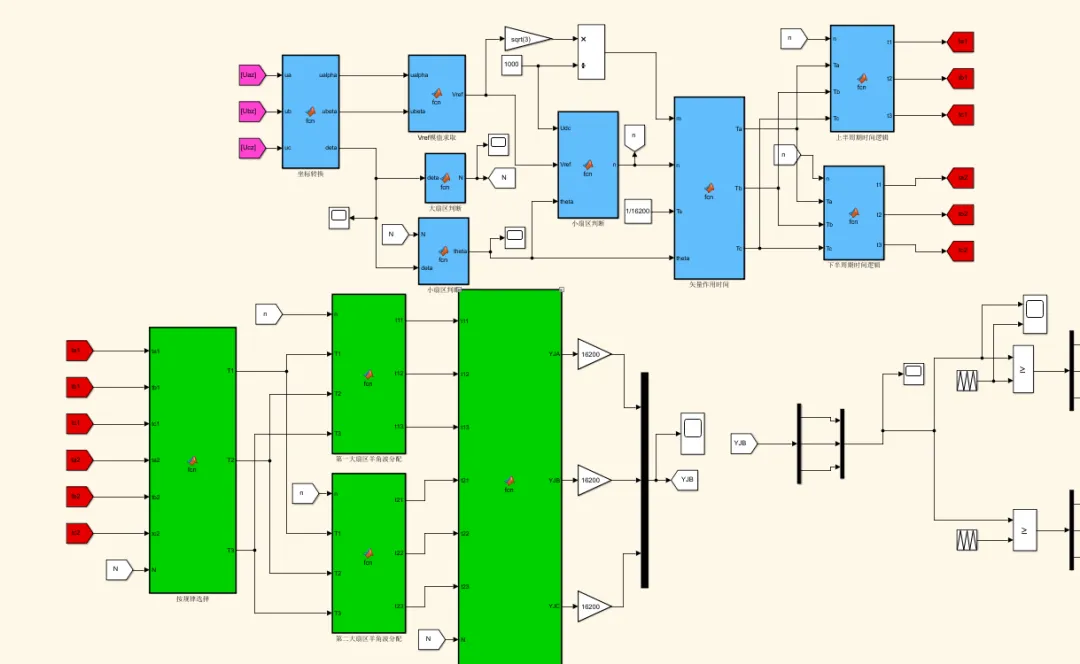

五、SVPWM 调制方式原理
（一）基本原理

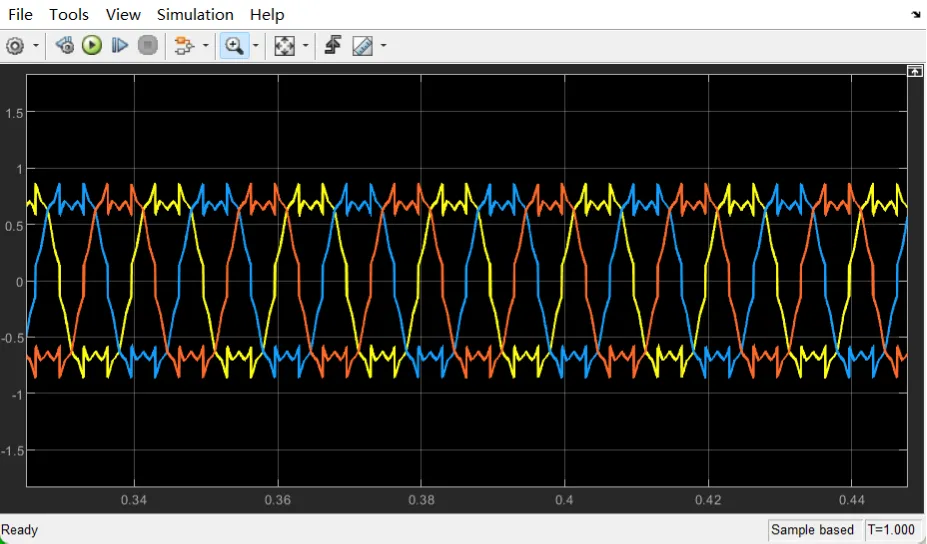

SVPWM 调制方式基于空间矢量的概念，将逆变器输出的三相电压看作是空间矢量在三相坐标轴上的投影。通过控制功率开关器件的导通时间，合成不同的空间电压矢量，使逆变器输出的电压矢量在空间上按圆形轨迹旋转，从而产生接近正弦波的三相交流电压。在一个开关周期 Ts 内，通过合理组合基本电压矢量，使合成的电压矢量平均值等于参考电压矢量。例如，在三电平逆变器中，有多个基本电压矢量，通过控制这些基本电压矢量的作用时间，可以合成所需的参考电压矢量。
（二）优势
与传统的正弦脉宽调制（SPWM）相比，SVPWM 调制方式具有更高的直流电压利用率。在相同的直流母线电压下，SVPWM 能够输出更大幅值的交流电压，提高了逆变器的输出能力。同时，SVPWM 产生的谐波含量更低，尤其是低次谐波得到了更好的抑制，有利于提高电能质量。此外，SVPWM 的算法相对简单，易于数字化实现，适用于各种微控制器和数字信号处理器（DSP），便于在实际工程中应用。
六、总结
基于 I 型 NPC 三电平并网逆变器的恒功率 PQ 闭环控制，通过功率外环、电流内环解耦控制结合 LC 型滤波器以及 SVPWM 调制方式，实现了对逆变器输出功率的精确控制和电能质量的有效改善。功率外环控制确保逆变器按照设定的有功和无功功率向电网输送电能，电流内环解耦控制提高了系统的动态响应性能，LC 型滤波器滤除输出电流中的谐波，SVPWM 调制方式提高了直流电压利用率和电能质量。这种控制方案在可再生能源并网发电领域具有重要的应用价值，能够提高发电系统的稳定性和可靠性。
