💥1 概述
电力系统潮流计算是指在电力系统中计算各个节点的电压幅值和相角，以及各个支路上的电流大小和相角的过程。潮流计算可以帮助电力系统运行人员了解电网中各个节点和支路的电压和电流情况，从而进行合理的运行和调度。
潮流计算的基本原理是根据节点的功率平衡方程和支路的潮流-电压关系方程，建立整个电力系统的潮流计算模型，然后通过迭代求解这些方程，得到系统中各个节点和支路的电压和电流。常用的计算方法包括高斯-赛德尔法、牛顿-拉夫逊法等。
而不对称短路分析是指在电力系统中考虑电网中的不对称故障，例如三相短路、两相短路、单相接地短路等情况，计算故障点处的电流和电压，以及各个支路上的电流情况。不对称短路分析可以帮助电力系统设计人员和运行人员了解系统在不同故障情况下的电流和电压分布，从而进行合理的设备选择和保护设计。
这两个方面的研究对于电力系统的设计、运行和维护都具有重要意义，能够帮助确保电力系统的安全稳定运行。研究者通常会通过建立电力系统模型、开发相应的计算程序、进行仿真和实验等手段来深入研究电力系统潮流计算和不对称短路分析的相关理论和方法。
根据所选的运行方式，在MATLAB环境下，按照手工计算潮流的方式，我们将提供电网潮流计算程序，并展示计算结果。特别注意：潮流计算的重点是高压网侧的潮流，并将给出发电机应该提供的功率。
同时，根据所选的运行方式，在涉及S×类断路器开断的地方，我们将选择一处母线，并分别考虑该母线发生三相短路、两相短路、两相接地短路、单相接地短路的情况。我们将按照手工计算短路电流的方式，在MATLAB环境下分步给出短路电流计算程序，并呈现计算结果。需要特别注意的是：我们将重点给出故障点电流和电压，以及高压网各条支路上的电流，以及发电机侧的电流。
最后，我们将编写设计报告，其中将详细呈现潮流计算和短路计算过程中各关键阶段的电网等值电路。
编辑
电力系统潮流计算及不对称短路分析研究
摘要
电力系统潮流计算和不对称短路分析是电力系统稳态运行和故障分析的基础。潮流计算用于确定系统中各节点的电压和支路电流，而不对称短路分析则用于评估系统在不对称故障下的电流和电压分布。本文详细介绍了潮流计算和不对称短路分析的基本原理、常用方法及其在电力系统中的应用，并通过MATLAB仿真验证了相关算法的正确性和有效性。
一、引言
随着电力系统规模的不断扩大和复杂性的增加，对电力系统稳态运行和故障分析的要求也越来越高。潮流计算和不对称短路分析作为电力系统分析中的两项基本内容，对于确保电力系统的安全稳定运行具有重要意义。潮流计算能够帮助运行人员了解电网中各节点和支路的电压和电流情况，从而进行合理的运行和调度；不对称短路分析则能够帮助设计人员了解系统在不同故障情况下的电流和电压分布，从而进行合理的设备选择和保护设计。
二、电力系统潮流计算
1. 潮流计算的基本原理
潮流计算是指在电力系统中计算各个节点的电压幅值和相角，以及各个支路上的电流大小和相角的过程。其基本原理是根据节点的功率平衡方程和支路的潮流-电压关系方程，建立整个电力系统的潮流计算模型，然后通过迭代求解这些方程，得到系统中各个节点和支路的电压和电流。
2. 潮流计算的常用方法
潮流计算的常用方法包括高斯-赛德尔法、牛顿-拉夫逊法等。其中，牛顿-拉夫逊法因其收敛速度快、迭代次数少而被广泛应用于实际电力系统的潮流计算中。
3. 潮流计算在电力系统中的应用
潮流计算在电力系统中的应用非常广泛，主要包括以下几个方面：
- 电力系统规划与设计：通过潮流计算，可以合理规划电源容量和网络结构，选择合适的无功补偿方案，以满足系统的潮流交换控制、调峰、调相、调压等要求。
- 电力系统运行分析：通过潮流计算，可以预知系统在不同运行方式下的薄弱环节，为调度员提供日常操作参考，并对规划、建设单位提出改进电网结构的建议。
- 电力系统稳定性分析：潮流计算是电力系统稳定性分析的基础，通过计算各节点间的无功功率流动情况，可以及时发现可能引发电压崩溃或频率下降的问题区域。
三、电力系统不对称短路分析
1. 不对称短路的类型
电力系统中的不对称短路主要包括单相接地短路、两相短路和两相接地短路三种类型。这些故障会导致系统中出现不对称电流和电压，对电力设备和系统的安全稳定运行构成威胁。
2. 不对称短路分析的基本原理
不对称短路分析的基本原理是对称分量法。对称分量法将不对称的三相电流和电压分解为三组对称的分量（正序、负序和零序），然后分别对这三组对称分量进行求解，最后通过叠加原理得到原不对称电流和电压的解。
3. 不对称短路分析的步骤
不对称短路分析的步骤主要包括以下几个方面：
- 建立序网模型：根据故障类型，建立相应的正序、负序和零序网络模型。
- 计算等效电抗：计算系统对短路点的正序、负序和零序等效电抗。
- 计算附加电抗：根据故障类型，计算附加电抗，用于修正正序网络。
- 求解故障点电流和电压：利用对称分量法和叠加原理，求解故障点的各序电流和电压，然后合成三相电流和电压。
- 计算支路电流：根据序网模型和故障点电流，计算各支路的电流。
4. 不对称短路分析在电力系统中的应用
不对称短路分析在电力系统中的应用主要包括以下几个方面：
- 设备选择和保护设计：通过不对称短路分析，可以了解系统在不同故障情况下的电流和电压分布，从而选择合适的电气设备和设计合理的保护方案。
- 继电保护整定计算：不对称短路分析是继电保护整定计算的基础，通过计算故障时的电流和电压，可以确定保护装置的动作值和动作时间。
- 系统稳定性分析：不对称短路可能导致系统失去稳定，通过不对称短路分析可以评估系统的稳定性，并采取相应的措施提高系统的稳定性。
四、MATLAB仿真验证
1. 潮流计算的MATLAB仿真
在MATLAB环境下，可以利用其强大的矩阵处理功能进行潮流计算。通过编写牛顿-拉夫逊法潮流计算程序，可以实现对电力系统的潮流计算，并得到各节点和支路的电压和电流。仿真结果表明，基于MATLAB的潮流计算方法具有操作简单、图形界面直观、运行稳定和计算准确等优点。
2. 不对称短路分析的MATLAB仿真
在MATLAB环境下，可以利用Simulink或Simpowersystems工具箱进行不对称短路分析。通过建立电力系统的仿真模型，并设置不同的故障类型，可以模拟系统在不同故障情况下的电流和电压分布。仿真结果表明，基于MATLAB的不对称短路分析方法能够准确地计算故障时的电流和电压，为电力系统的设备选择和保护设计提供了可靠的依据。
📚2 运行结果

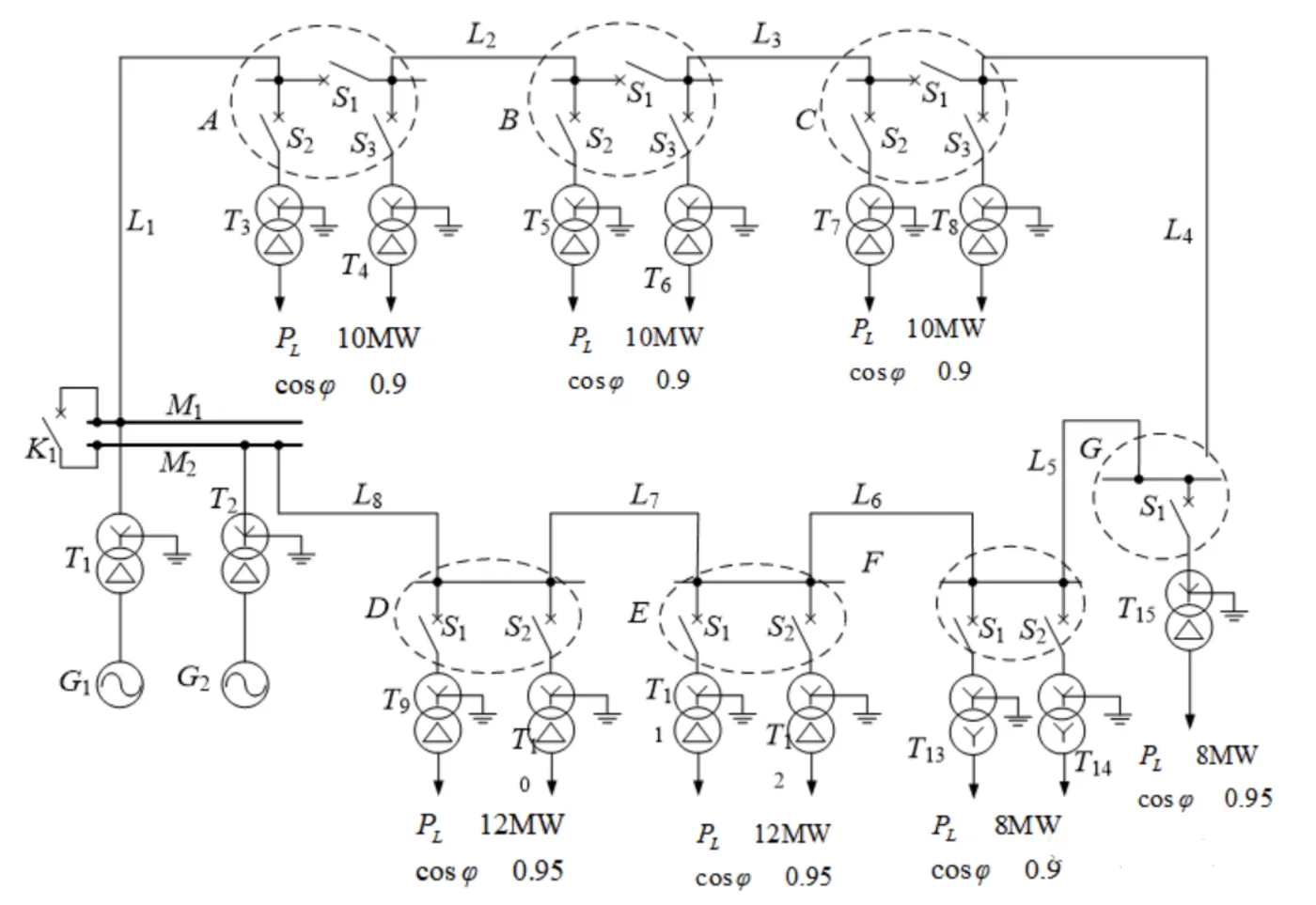

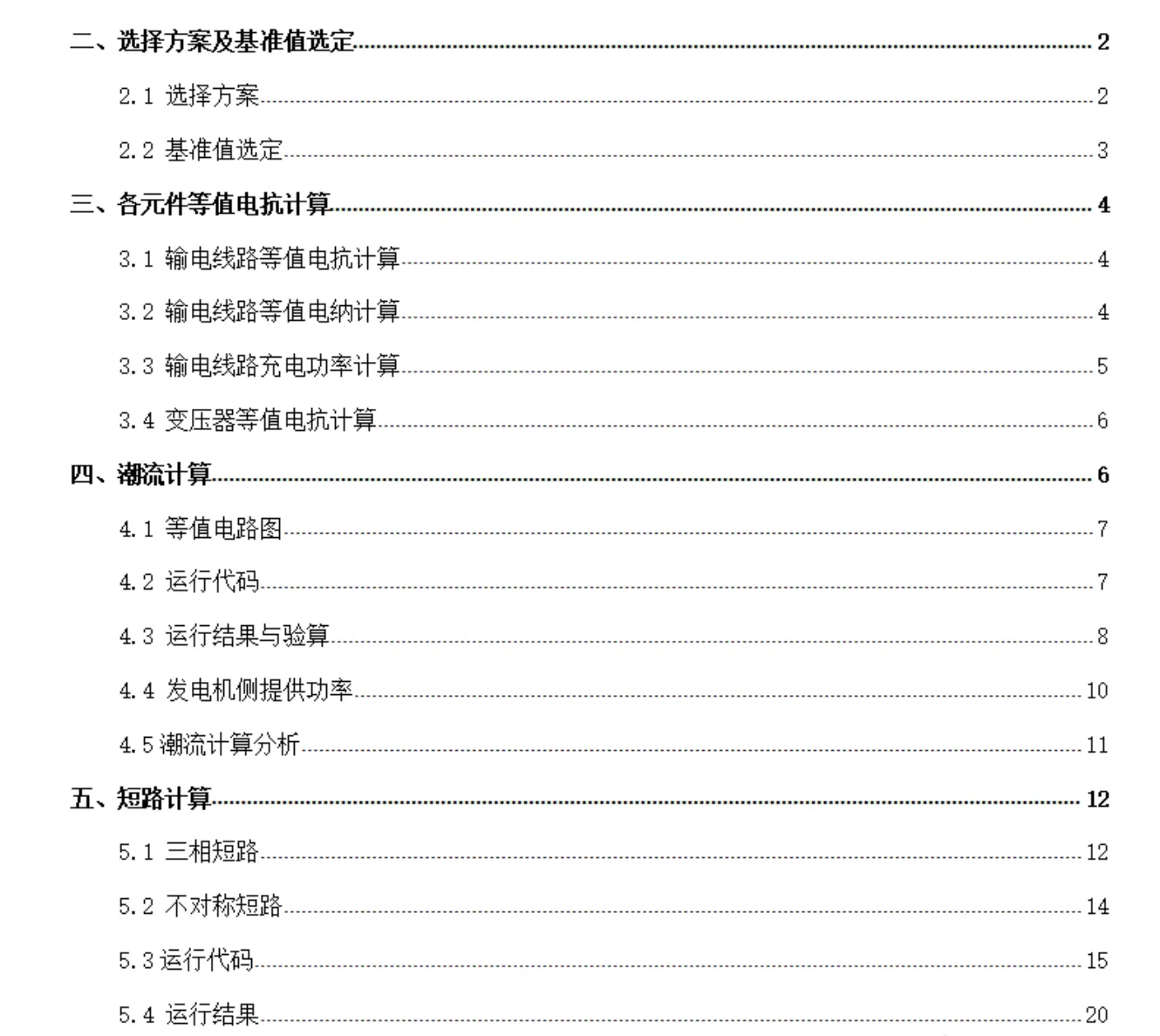

2.1 文档目录
编辑

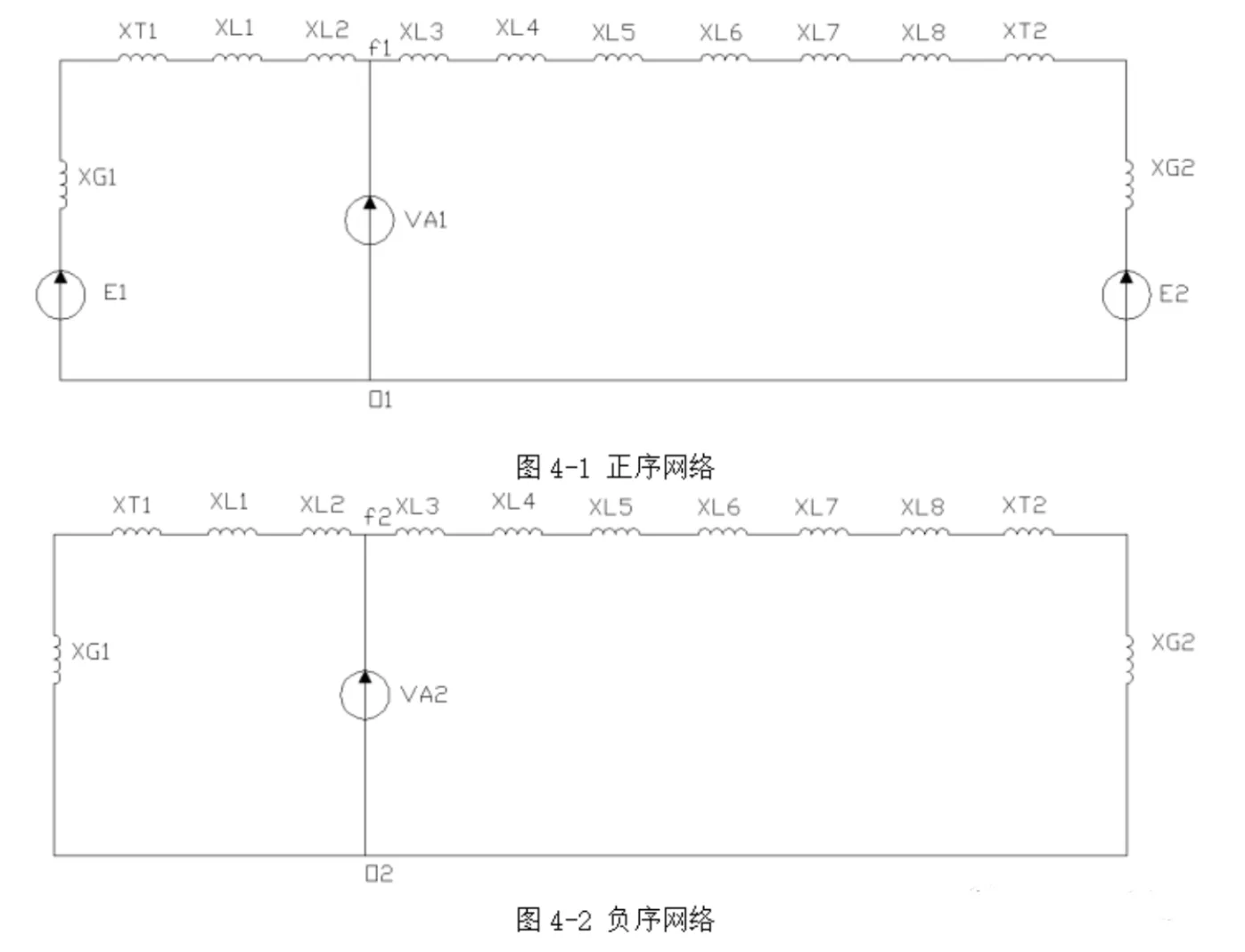

2.2 不对称短路复合序网图
编辑

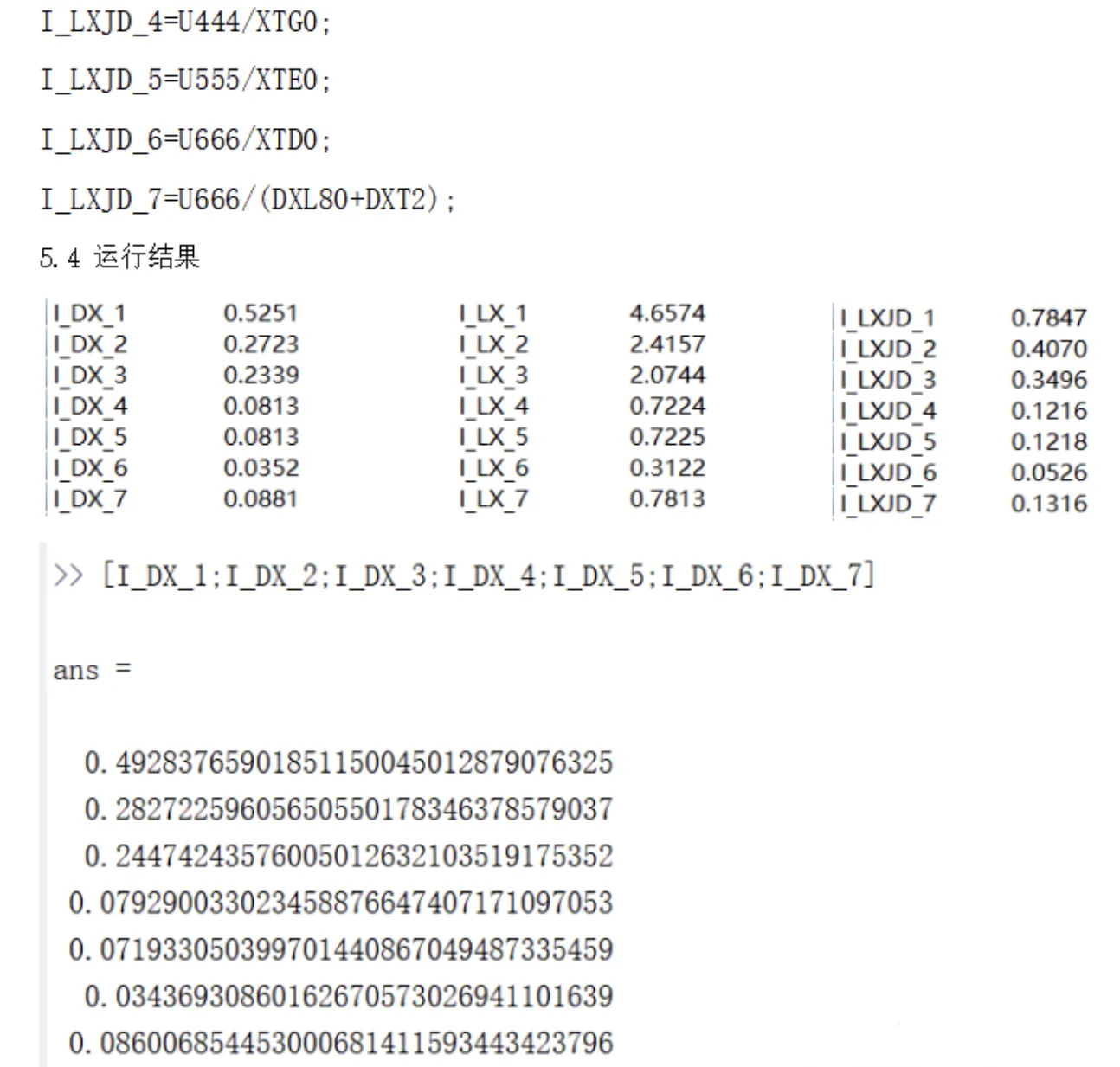

2.3 运行结果
编辑

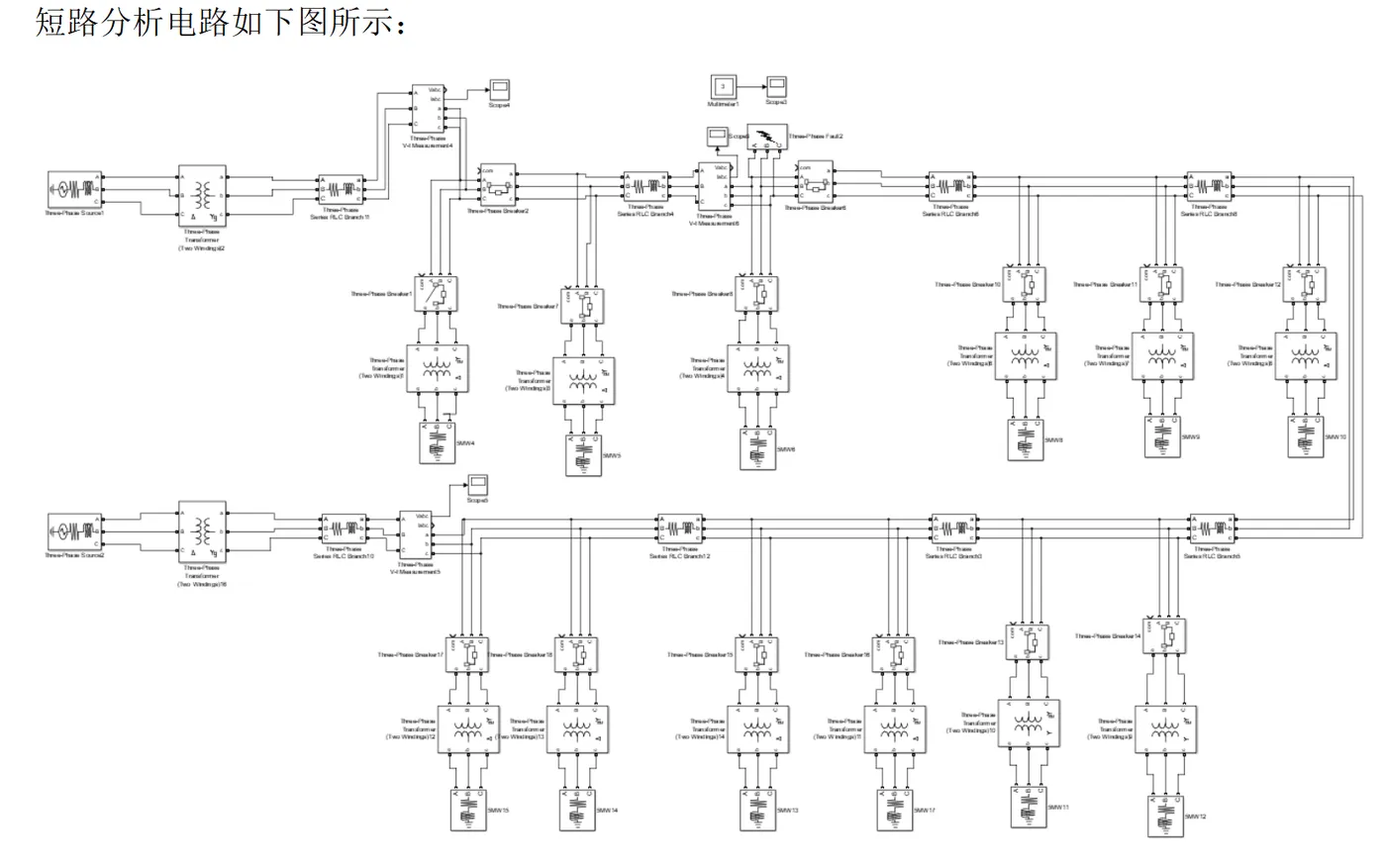

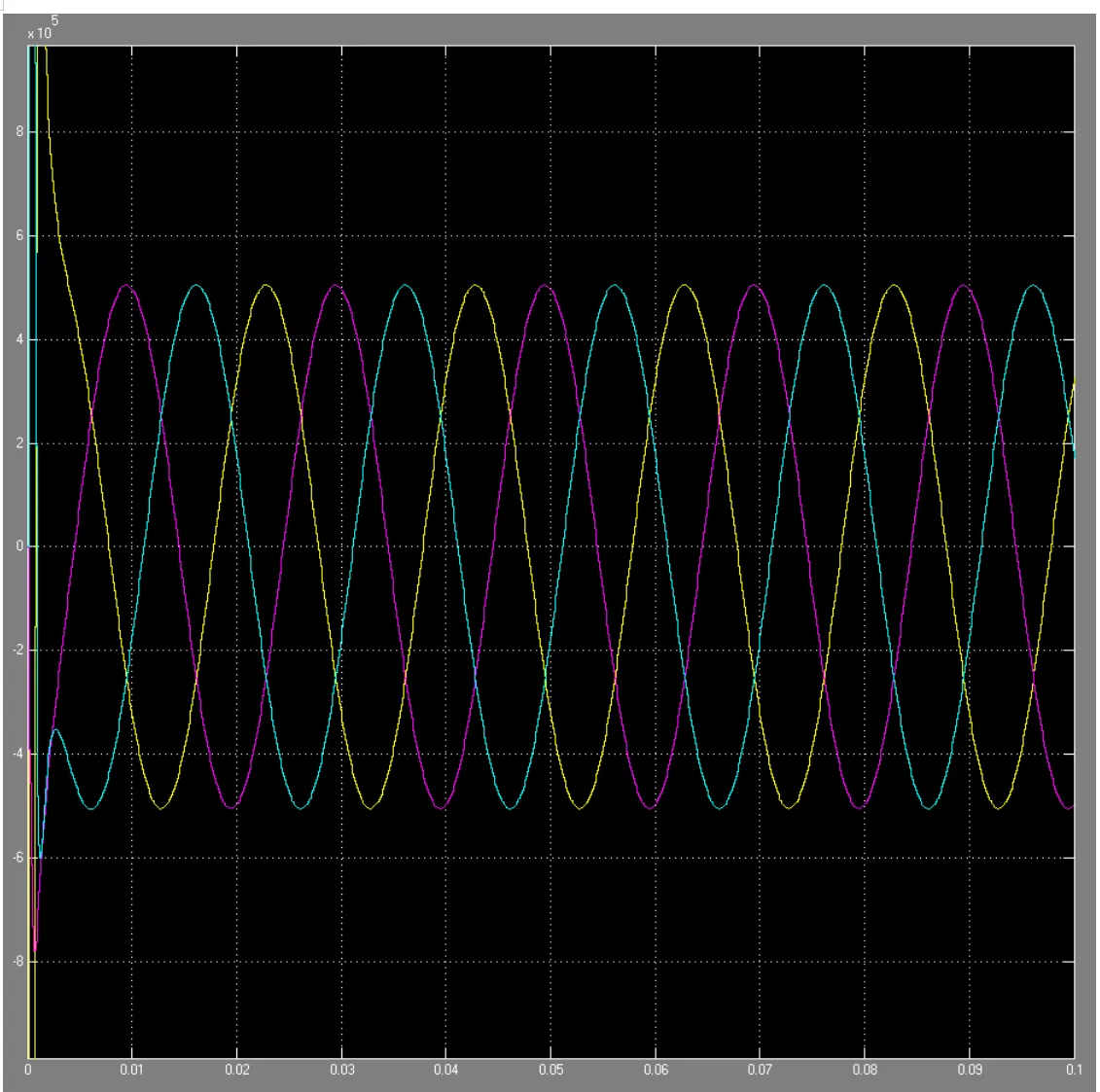

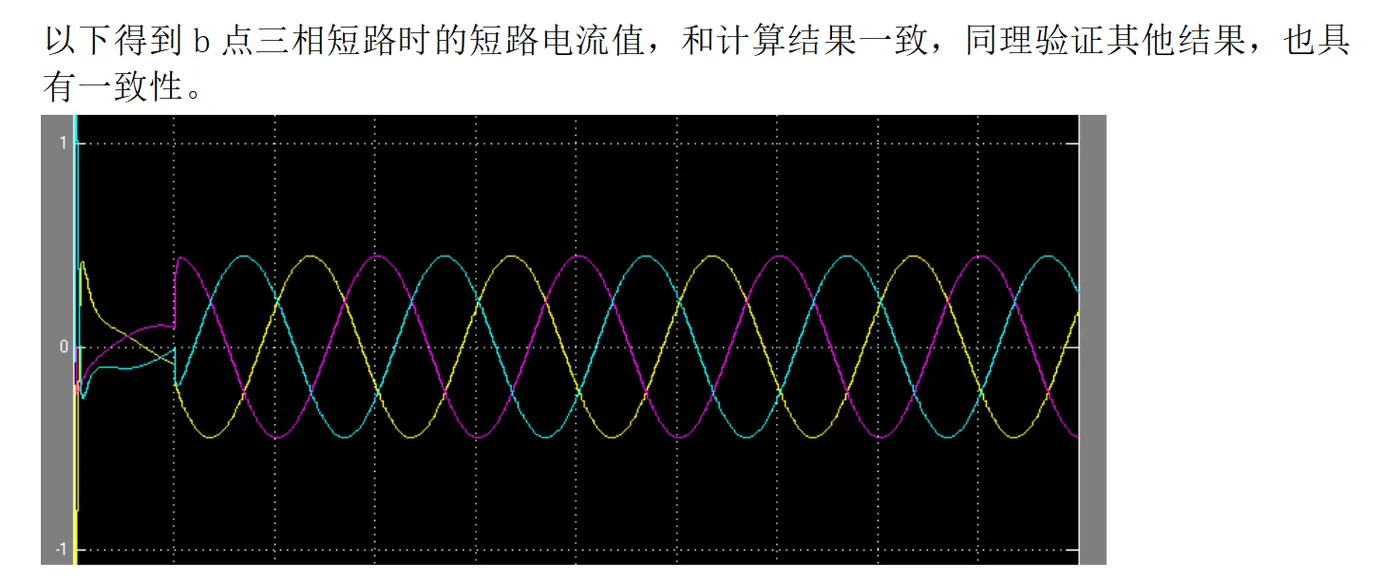

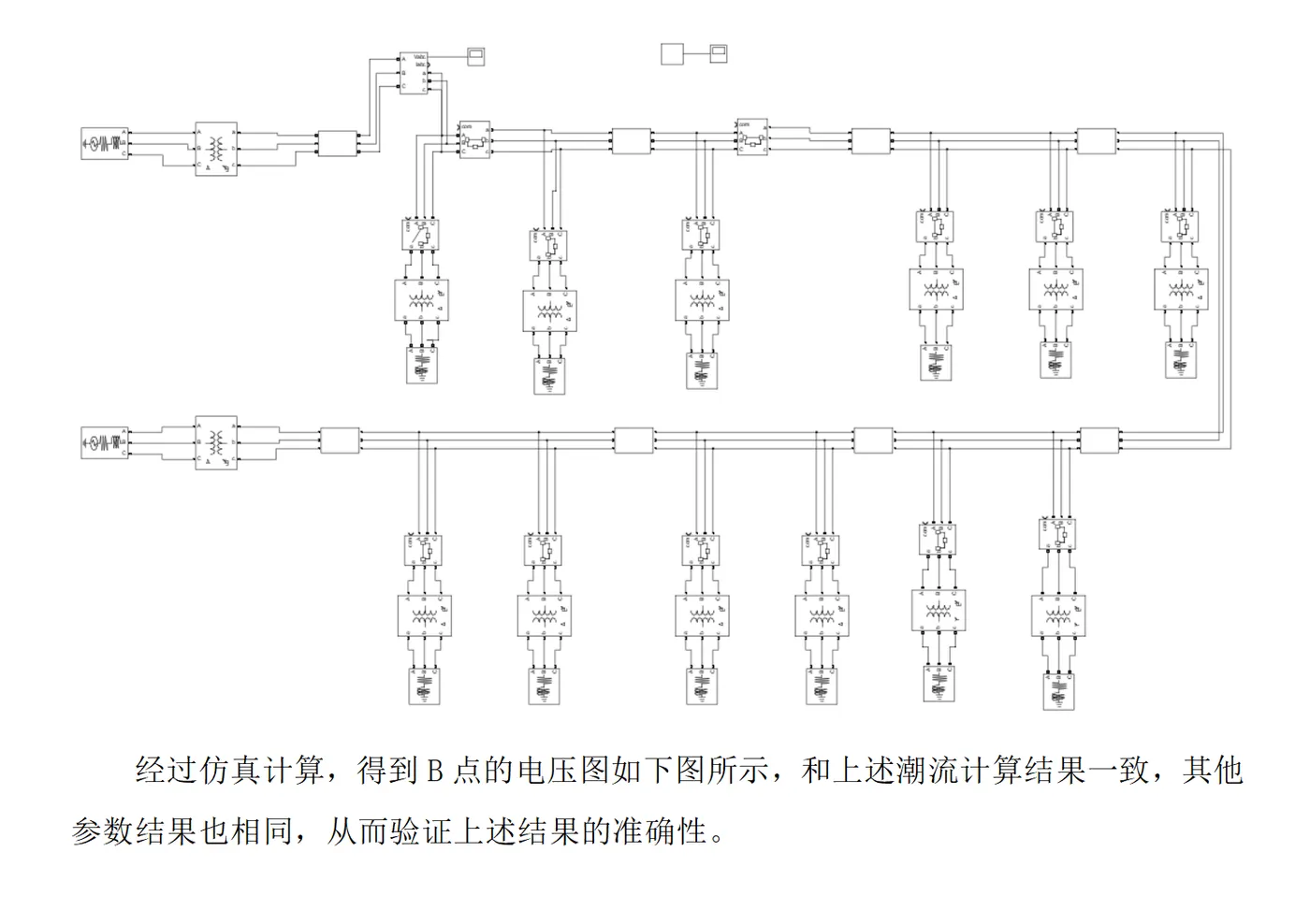

文档Simulink仿真结果 ：
编辑
编辑
编辑
编辑
部分代码：
PL1=10;QL1=PL1/0.9*sin(acos(0.9));%计算a处无功负荷
Sta=(PL1^2+QL1^2)*0.5*(RT2+1i*XT2)/VN^2;
St0a=2*(P02/1000+1i*Q02);
Sa=PL1+1i*QL1+Sta+St0a+1i*QB1+1i*QB2;%计算a处容量Sa
Stb=(PL1^2+QL1^2)*(RT2+1i*XT2)/VN^2;
St0b=(P02/1000+1i*Q02);
Sb=PL1+1i*QL1+Stb+St0b+1i*QB2+1i*QB3;%计算b处容量Sb
Stc=(PL1^2+QL1^2)*0.5*(RT2+1i*XT2)/VN^2;
St0c=2*(P02/1000+1i*Q02);
Sc=PL1+1i*QL1+Stc+St0c+1i*QB3+1i*QB4;%计算c处容量Sc
PL2=8;QL2=PL2/0.95*sin(acos(0.95));
Stg=(PL2^2+QL2^2)*(RT4+1i*XT4)/VN^2;
St0g=(P04/1000+1i*Q04);
Sg=PL2+1i*QL2+Stg+St0g+1i*QB4+1i*QB5;%计算Sg
