基于双向DC-DC变换器的储能电池SOC充电+放电双模式Simulink仿真研究
摘要：本文聚焦于基于双向DC-DC变换器的储能电池SOC充电与放电双模式展开研究。通过理论分析构建了充电与放电模式的控制策略，充电模式采用电池电流单闭环控制，放电模式运用输出电压外环、电池电流内环的双闭环控制。借助Simulink搭建仿真模型，验证了蓄电池在充电与放电两个模态下的性能。结果表明，充电模式下实际电流能有效跟踪给定值，放电模式下输出电压可按设定值稳定输出，为储能电池的高效管理提供了理论依据与实践参考。
关键词：双向DC-DC变换器；储能电池；充电模式；放电模式；Simulink仿真
一、引言
随着能源危机与环境污染问题的日益突出，新能源的开发与利用成为全球关注的焦点。储能技术作为新能源系统中的关键环节，对于提高能源利用效率、保障能源供应稳定性具有重要意义。储能电池作为储能系统的重要组成部分，其充放电控制策略的合理性直接影响电池的使用寿命与性能。
双向DC-DC变换器作为实现储能电池充放电功能的核心部件，能够在充电时将输入电能转换为适合电池充电的电压与电流，在放电时将电池的电能转换为满足负载需求的电压与电流。因此，研究基于双向DC-DC变换器的储能电池充电与放电双模式控制策略具有重要的理论与实际价值。
目前，已有众多学者对储能电池的充放电控制进行了研究。[文献1]针对储能电池的充电过程，提出了一种基于模糊控制的充电策略，有效提高了充电效率并减少了电池的极化效应。[文献2]则聚焦于放电模式，采用双闭环控制策略实现了放电过程的稳定输出。本文在借鉴前人研究成果的基础上，对储能电池的充电与放电双模式进行综合研究，通过Simulink仿真验证控制策略的有效性。
二、双向DC-DC变换器工作原理与储能电池模型
2.1 双向DC-DC变换器工作原理
双向DC-DC变换器能够实现能量的双向流动，常见的拓扑结构有Buck-Boost、Cuk等。本文以Buck-Boost拓扑结构为例进行分析，其工作原理如下：
在充电模式下，变换器工作在Buck状态，输入的高电压经过开关管的斩波与电感、电容的滤波作用，转换为适合电池充电的低电压与电流，实现对电池的充电。在放电模式下，变换器工作在Boost状态，电池的低电压经过电感的储能与开关管的导通控制，转换为满足负载需求的高电压，实现电池的放电。
2.2 储能电池模型
储能电池的模型通常采用等效电路模型来描述其电气特性。常用的等效电路模型有Rint模型、Thevenin模型等。本文采用Thevenin模型，该模型将电池等效为一个理想电压源、一个内阻以及一个极化电阻与极化电容的并联组合。通过该模型可以较为准确地模拟电池在不同充放电状态下的电压、电流变化特性，为后续控制策略的设计提供基础。

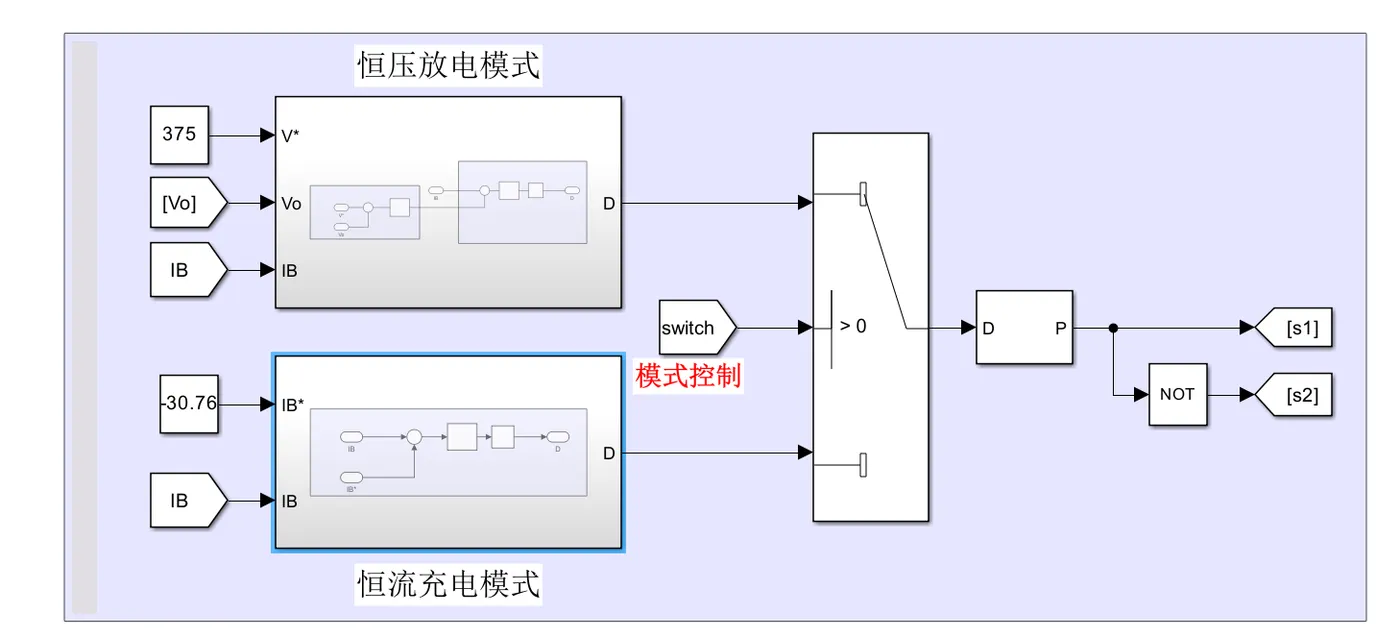

三、充电与放电双模式控制策略设计
3.1 充电模式控制策略

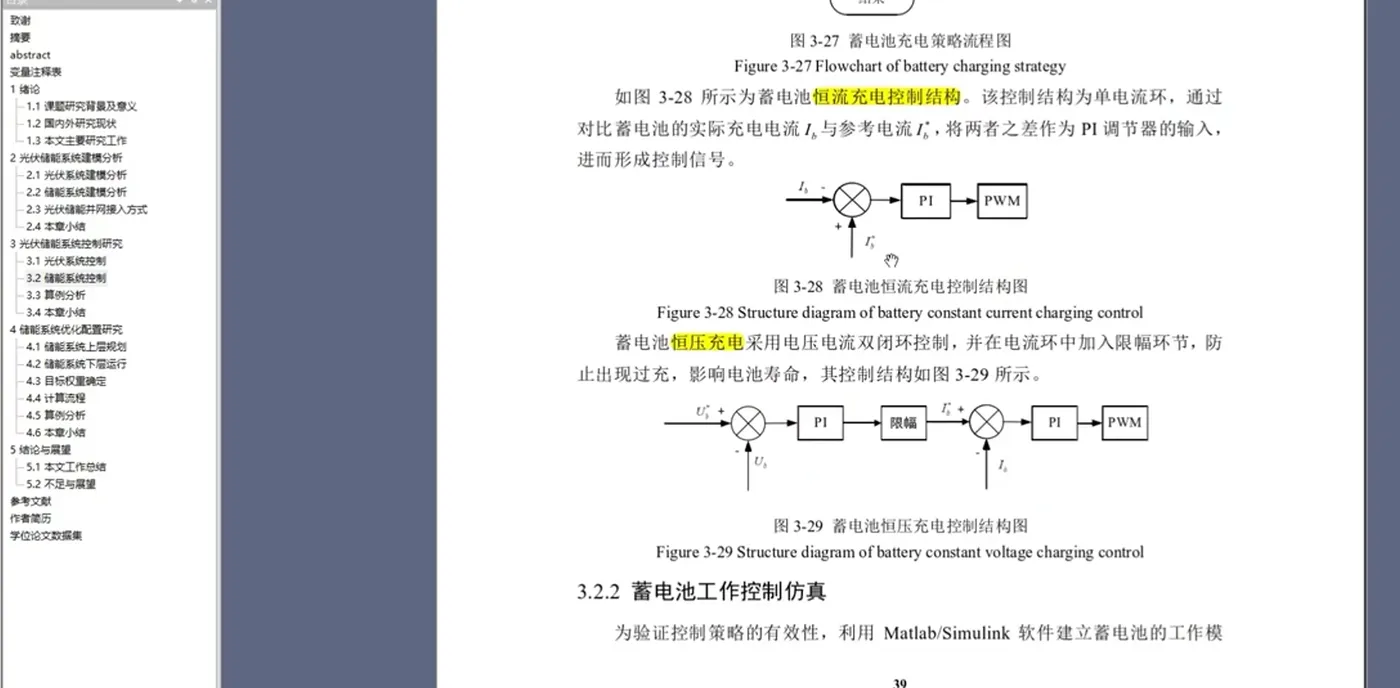

充电模式选择电池电流单闭环控制。其控制原理为：根据电池的充电特性与SOC（State of Charge，荷电状态）情况，设定一个合适的充电电流给定值。通过电流传感器实时采集电池的实际充电电流，将实际电流值与给定值进行比较，其差值经过PI（比例积分）控制器调节后，输出控制信号来调节双向DC-DC变换器的开关管占空比，从而实现对充电电流的精确控制。这种控制方式能够确保电池按照设定的电流进行充电，避免过充现象的发生，延长电池的使用寿命。
3.2 放电模式控制策略
放电模式选择输出电压外环、电池电流内环的双闭环控制。在放电过程中，负载对输出电压有一定的要求，因此将输出电压作为外环控制的反馈量。设定一个期望的输出电压值，将实际输出电压与期望值进行比较，其差值经过PI控制器调节后，得到电池电流的给定值。同时，通过电流传感器采集电池的实际放电电流，将实际电流值与给定值进行比较，其差值再经过一个PI控制器调节，最终输出控制信号来调节双向DC-DC变换器的开关管占空比，实现对输出电压与电池电流的双重控制。这种双闭环控制策略能够保证输出电压在有效范围内稳定输出，同时对电池的放电电流进行限制，防止电池过放。
四、Simulink仿真模型搭建与参数设置
4.1 仿真模型搭建

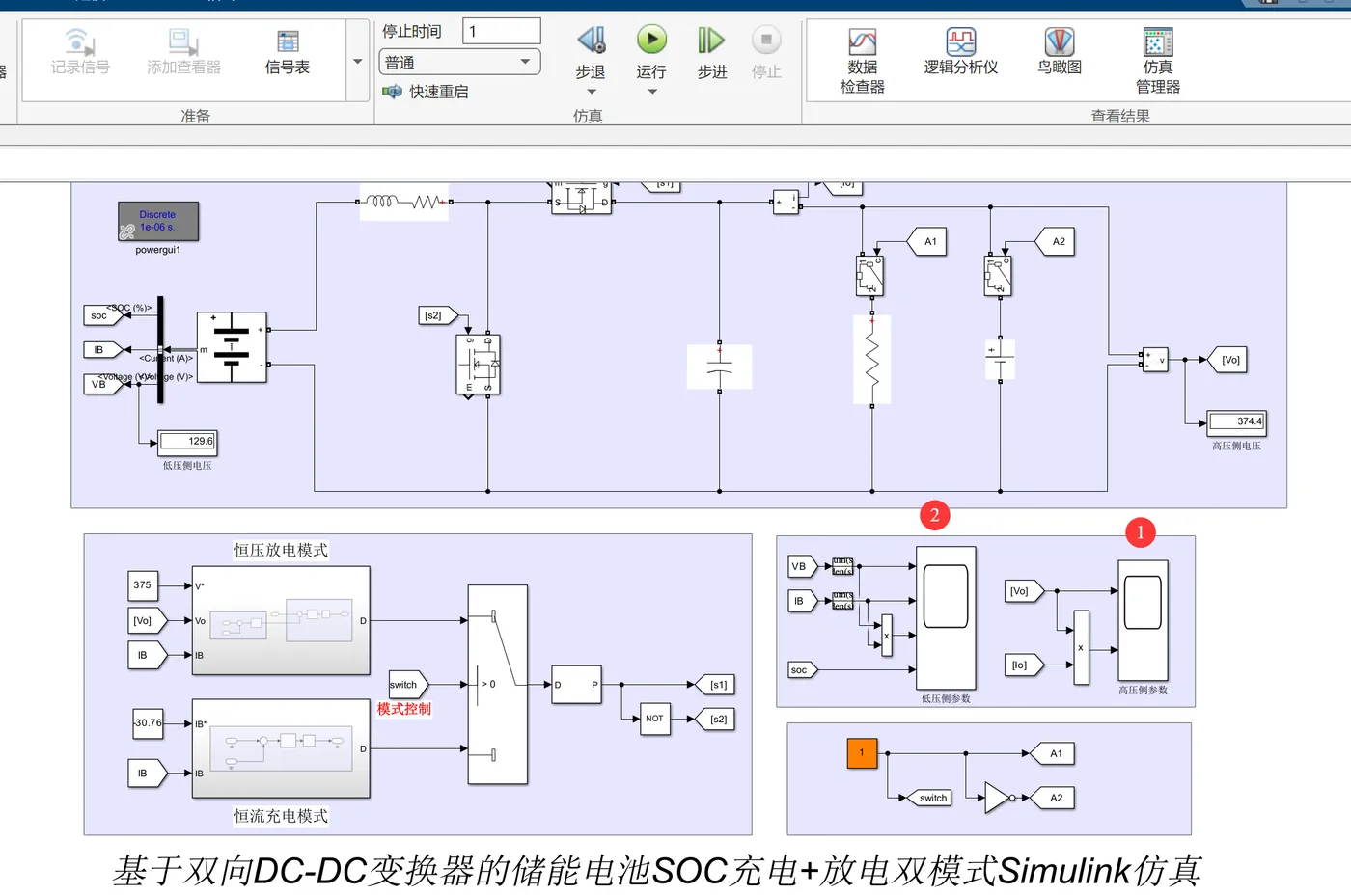

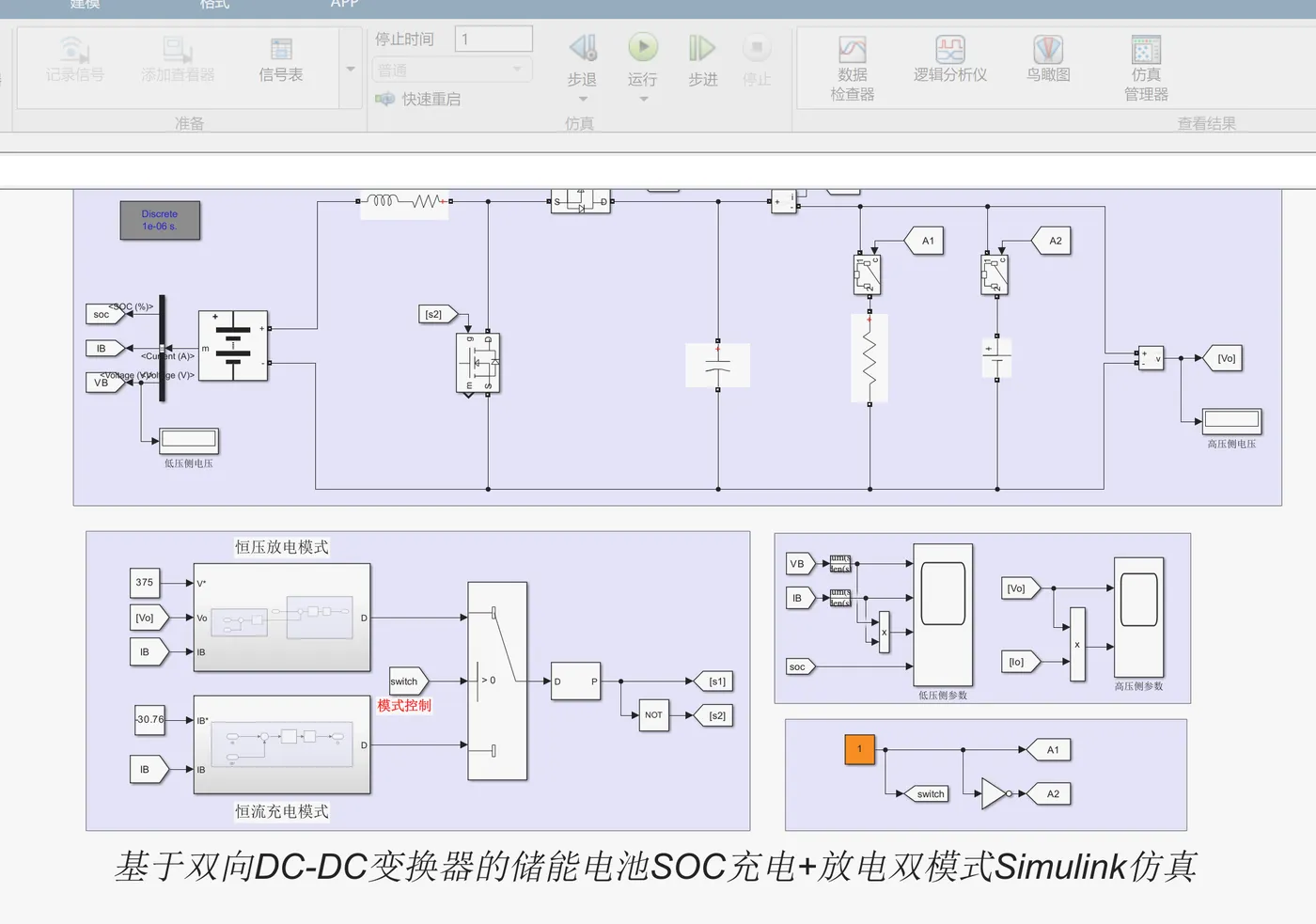

在Simulink环境中，根据双向DC-DC变换器的拓扑结构、储能电池的Thevenin模型以及充电与放电模式的控制策略，搭建相应的仿真模型。模型主要包括输入电源模块、双向DC-DC变换器模块、储能电池模块、控制策略模块以及负载模块等部分。各模块之间通过信号线连接，实现数据的传输与交互。
4.2 参数设置
根据实际系统的需求与电池的参数特性，对仿真模型中的各个参数进行设置。包括输入电源的电压值、电池的额定电压、容量、内阻等参数，以及PI控制器的比例系数与积分系数等。合理的参数设置能够保证仿真结果的准确性与可靠性。
五、仿真结果与分析
5.1 充电模式仿真结果
在充电模式下，设定一个合适的充电电流给定值，运行仿真模型。从仿真结果可以看出，实际充电电流值能够快速、准确地跟踪给定值，且在充电过程中电流波动较小，表明充电模式下的电流单闭环控制策略具有良好的控制效果。同时，随着充电时间的增加，电池的SOC逐渐上升，符合电池的充电特性。
5.2 放电模式仿真结果

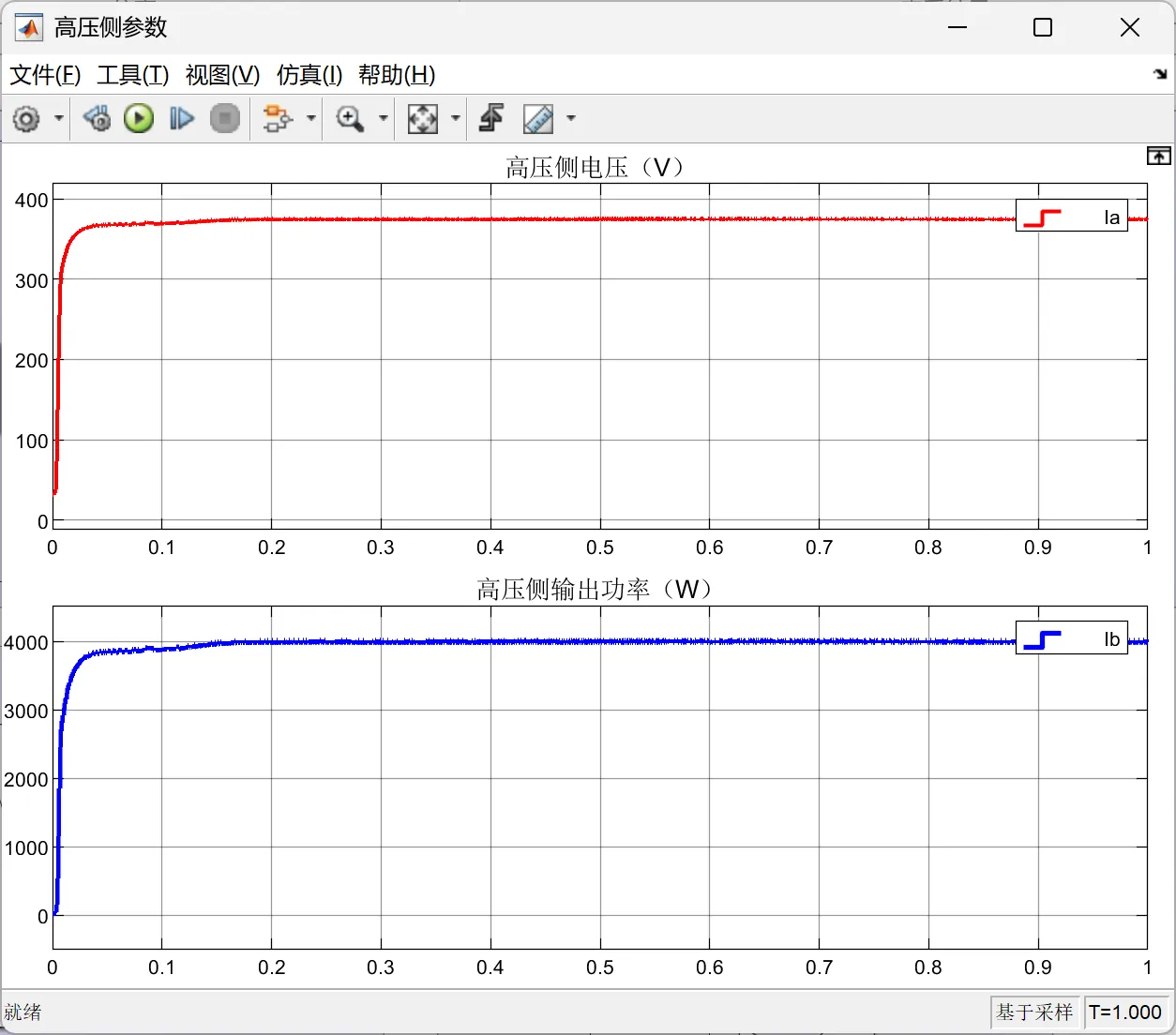

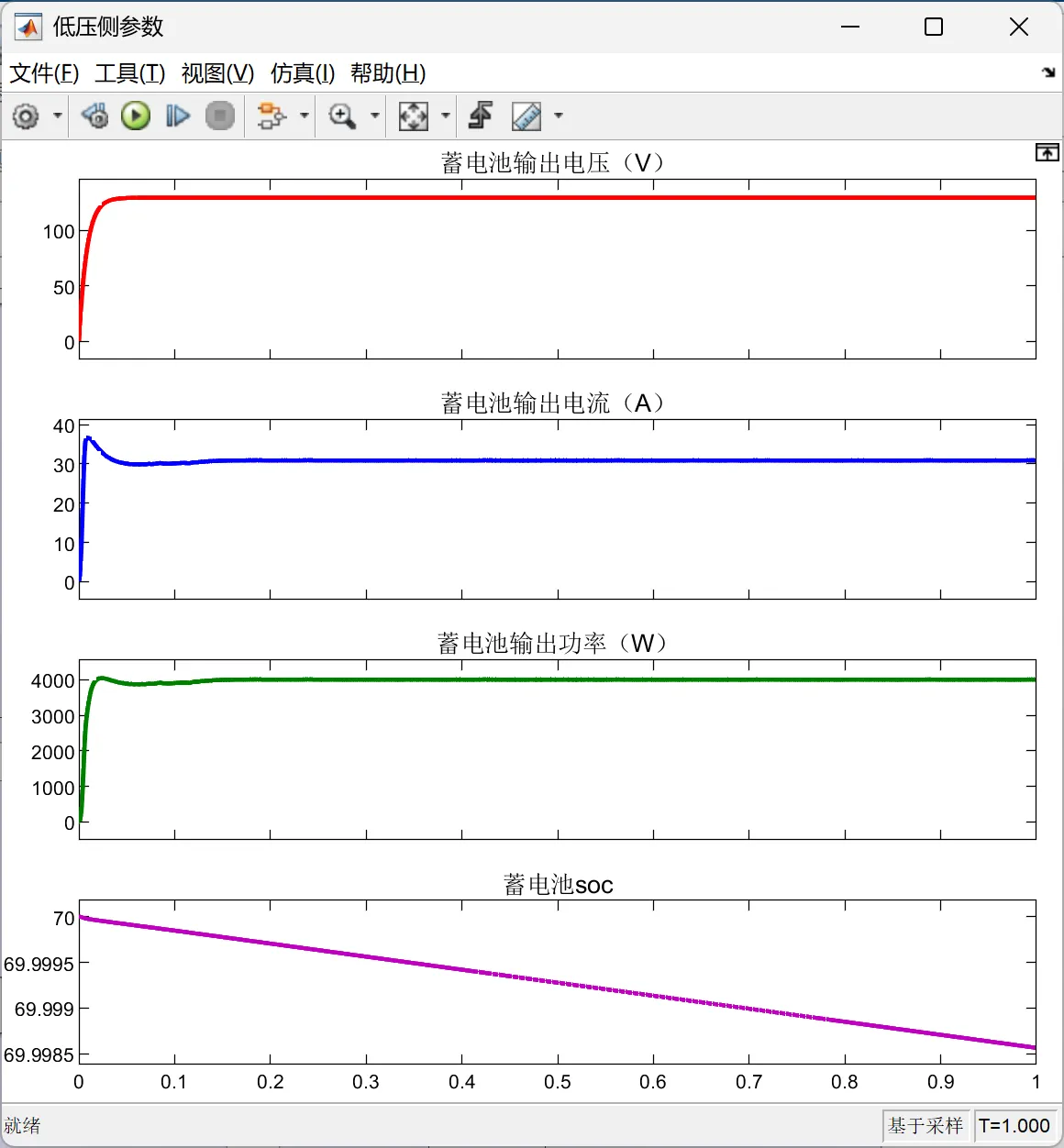

在放电模式下，设定一个期望的输出电压值，运行仿真模型。仿真结果显示，输出电压能够在较短时间内稳定在期望值附近，且波动范围较小。同时，电池的放电电流也能够按照控制策略的要求进行限制，避免了电池的过放现象。这表明放电模式下的输出电压外环、电池电流内环的双闭环控制策略能够有效地实现输出电压的稳定控制与电池的合理放电。
六、结论
本文对基于双向DC-DC变换器的储能电池SOC充电与放电双模式进行了研究，设计了充电模式的电池电流单闭环控制策略与放电模式的输出电压外环、电池电流内环的双闭环控制策略。通过Simulink搭建仿真模型并进行仿真验证，结果表明：在充电模式下，实际电流能有效跟踪给定值，实现了对电池的精确充电；在放电模式下，输出电压可按设定值稳定输出，同时对电池放电电流进行了合理限制，保证了电池的安全放电。本研究为储能电池的充放电控制提供了一种有效的方案，具有一定的理论意义与实际应用价值。
📚第二部分——运行结果
编辑
编辑
编辑
编辑
编辑
编辑
