🔥 内容介绍
一、背景
（一）可再生能源并网需求
随着全球对清洁能源的需求不断增长，太阳能、风能等可再生能源的开发与利用日益受到重视。这些可再生能源产生的电能通常为直流电，需要通过逆变器将其转换为交流电并接入电网。T 型 NPC（Neutral - Point - Clamped）三电平并网逆变器因其独特的拓扑结构，在中高压、大功率的可再生能源并网系统中具有显著优势，例如可降低开关器件的电压应力、提高电能质量等。
（二）SVPWM 控制的重要性
空间矢量脉宽调制（SVPWM）技术是一种高效的逆变器调制策略，能够有效提高直流电压利用率，减少谐波含量，使逆变器输出更接近正弦波。对于 T 型 NPC 三电平并网逆变器，SVPWM 控制策略能够充分发挥其拓扑优势，实现高质量的电能转换与并网。
（三）双闭环控制的必要性
为了确保逆变器输出的交流电能够稳定、准确地并入电网，需要对逆变器进行精确控制。电压电流双闭环控制策略通过分别对输出电压和并网电流进行闭环控制，能够有效提高系统的稳定性和动态响应性能。例如，在电网电压波动或负载变化时，双闭环控制可以快速调整逆变器的输出，保证并网电流的质量和稳定性。
二、原理

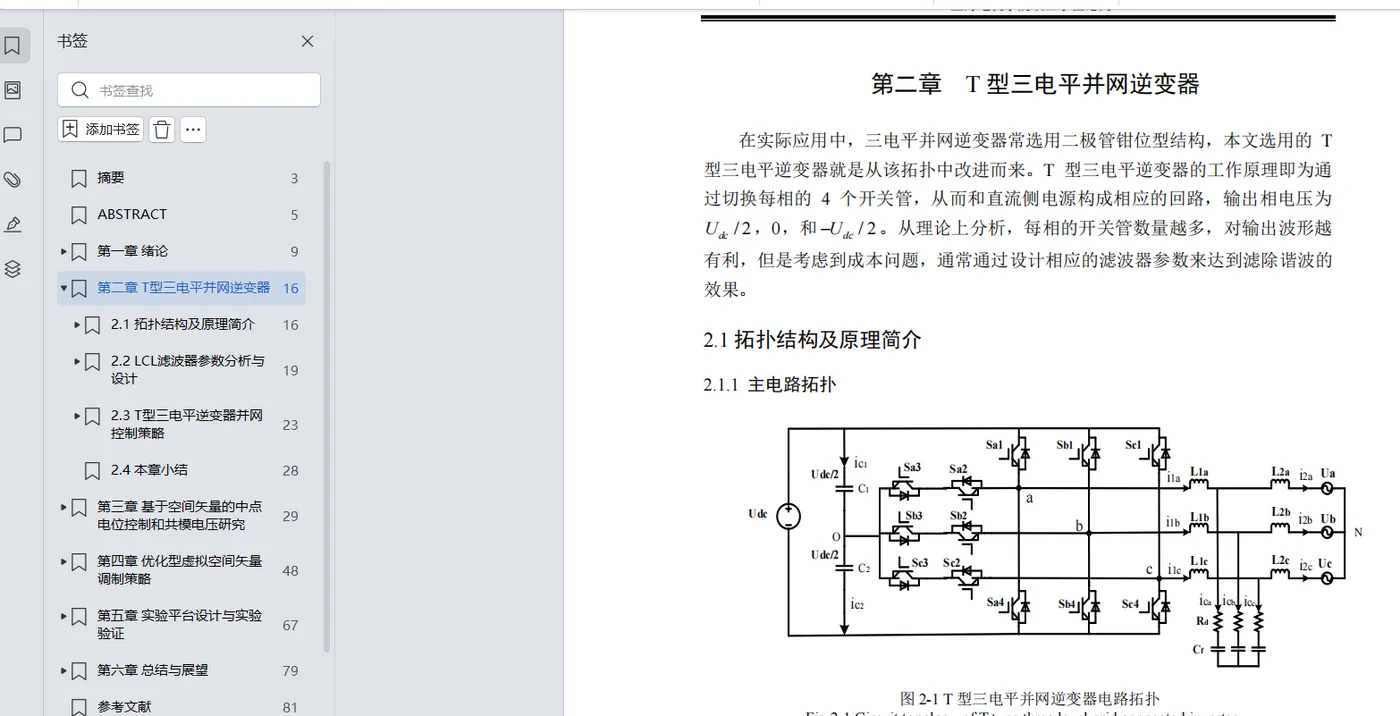

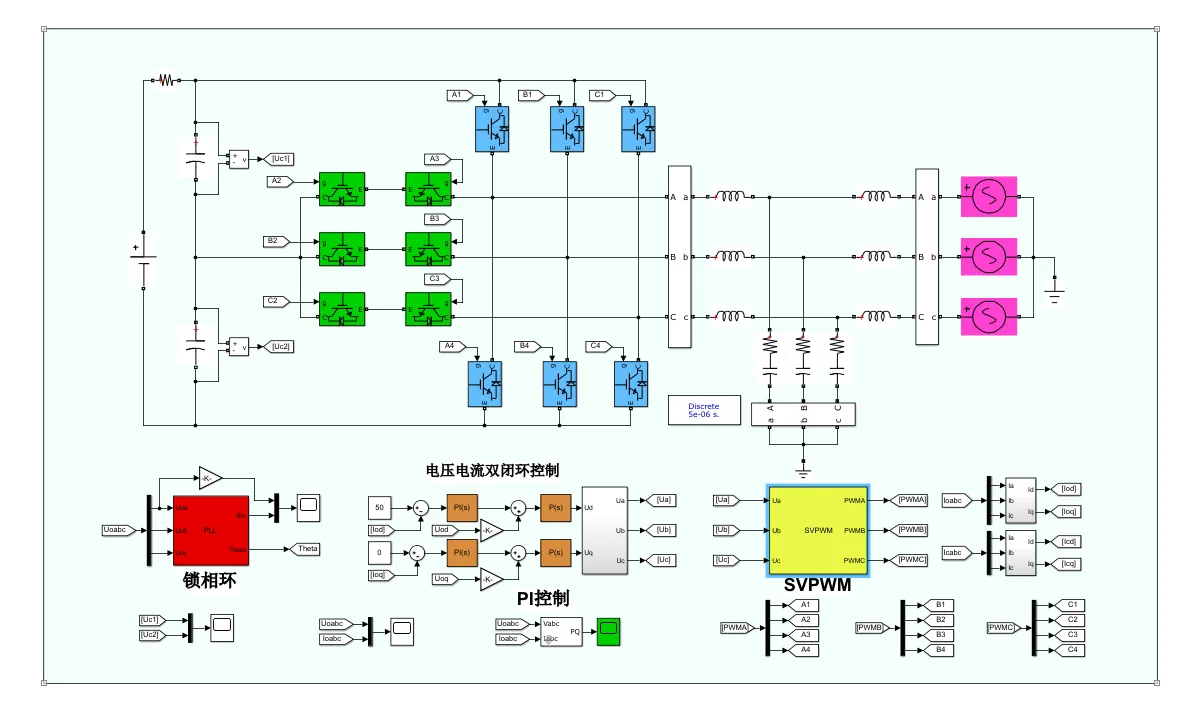

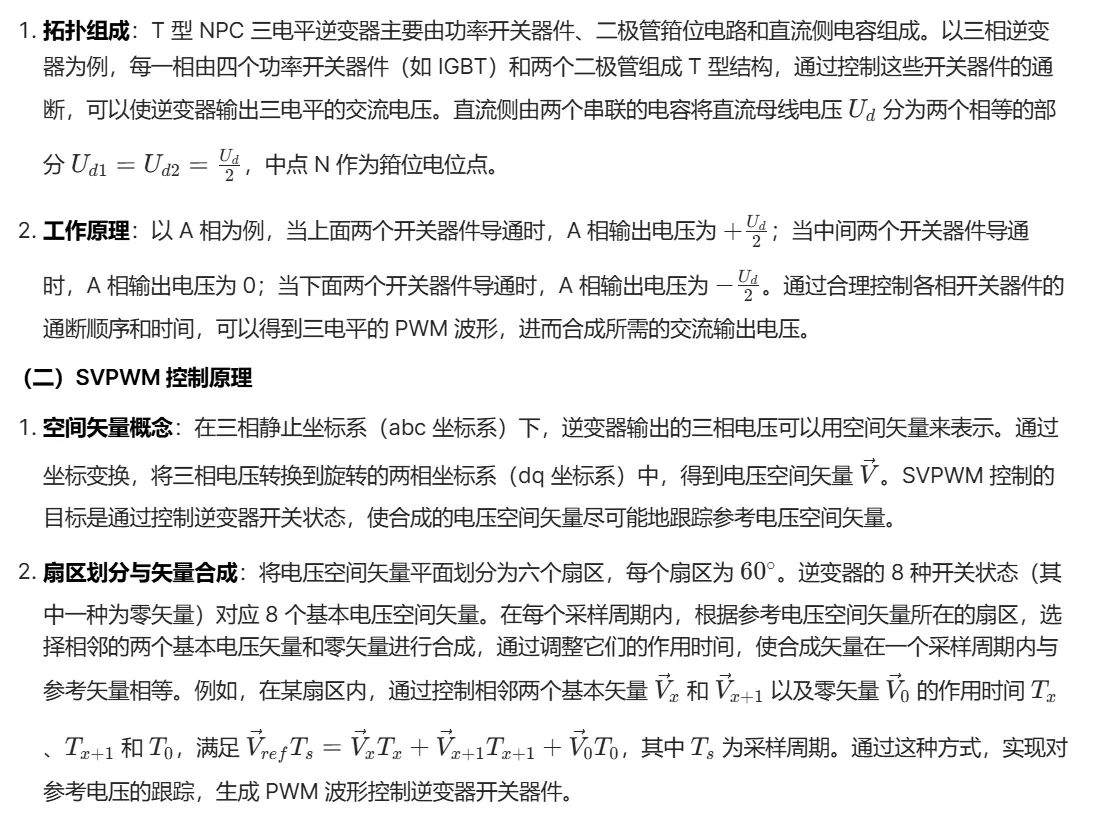

（一）T 型 NPC 三电平并网逆变器拓扑结构
（三）电压电流双闭环控制
- 外环电压控制：外环电压控制的主要目的是维持逆变器输出电压的稳定。将逆变器输出电压的实际值与给定的参考电压值进行比较，得到电压误差信号。该误差信号经过电压调节器（如 PI 调节器）进行调节，输出的信号作为内环电流控制的参考值。电压调节器的作用是根据电压误差调整输出，使逆变器输出电压尽可能接近参考值，在负载变化或电网电压波动时保持稳定。
- 内环电流控制：内环电流控制的任务是使并网电流快速、准确地跟踪外环电压控制输出的参考电流。将并网电流的实际值与参考电流值进行比较，得到电流误差信号。该误差信号经过电流调节器（如 PI 调节器）进行调节，输出的信号用于控制 SVPWM 模块，产生相应的 PWM 信号来控制逆变器的开关状态，从而调整并网电流。内环电流控制能够快速响应电流的变化，提高系统的动态性能，确保并网电流的质量和稳定性。
（四）直接给定 Ud 值控制
在仿真及实际应用中，直接给定 Ud 值进行控制是一种简化的控制方式。通过预先设定直流母线电压 Ud 的值，系统基于此进行 SVPWM 调制和双闭环控制。这种方式的优点是控制简单直接，在一些对直流母线电压稳定性要求不高或直流电源特性较为稳定的场合较为适用。然而，这种方式也存在一定局限性，例如当实际运行中直流母线电压因外界因素（如可再生能源发电功率波动）发生较大变化时，可能影响逆变器的性能。在仿真基础上，可以进一步改进该控制方式，例如增加直流母线电压反馈环节，根据实际电压与给定值的偏差，通过控制器自动调整逆变器的相关参数，以提高系统对直流母线电压变化的适应性。
通过基于 T 型 NPC 三电平并网逆变器的 SVPWM 控制以及电压电流双闭环控制，并结合直接给定 Ud 值控制方式及其可能的改进，可以实现高效、稳定的可再生能源并网，提高电能质量，满足实际应用需求。

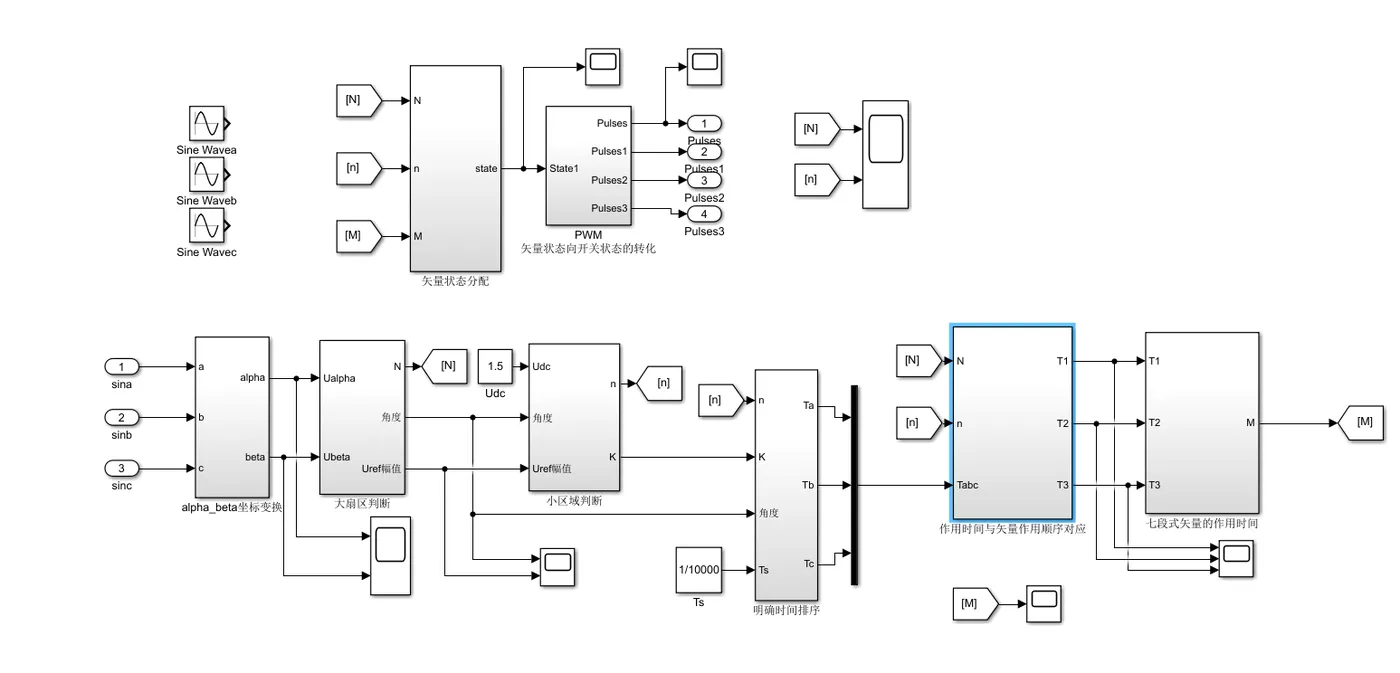

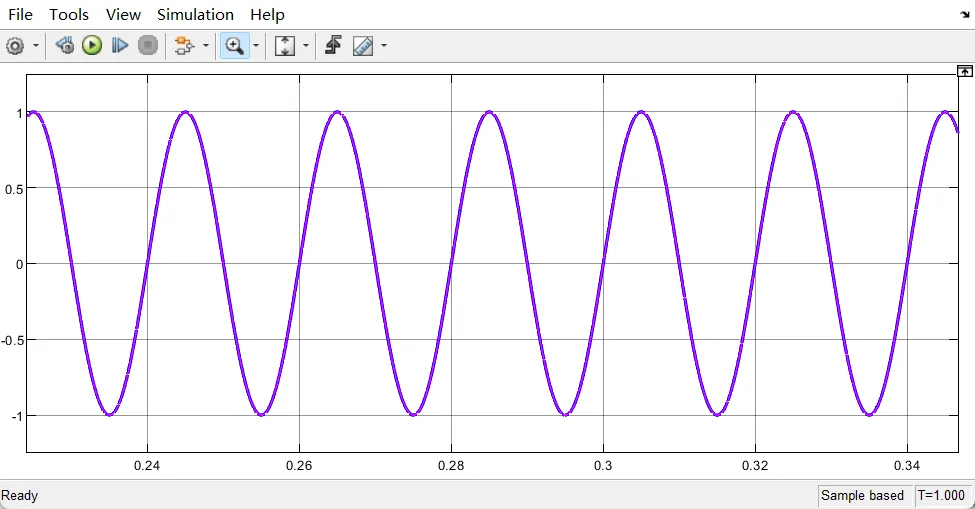

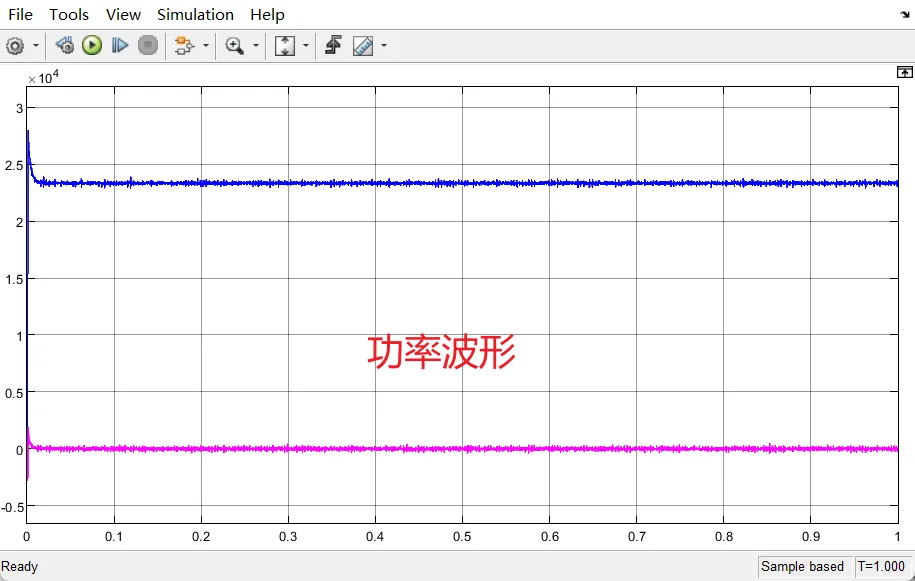

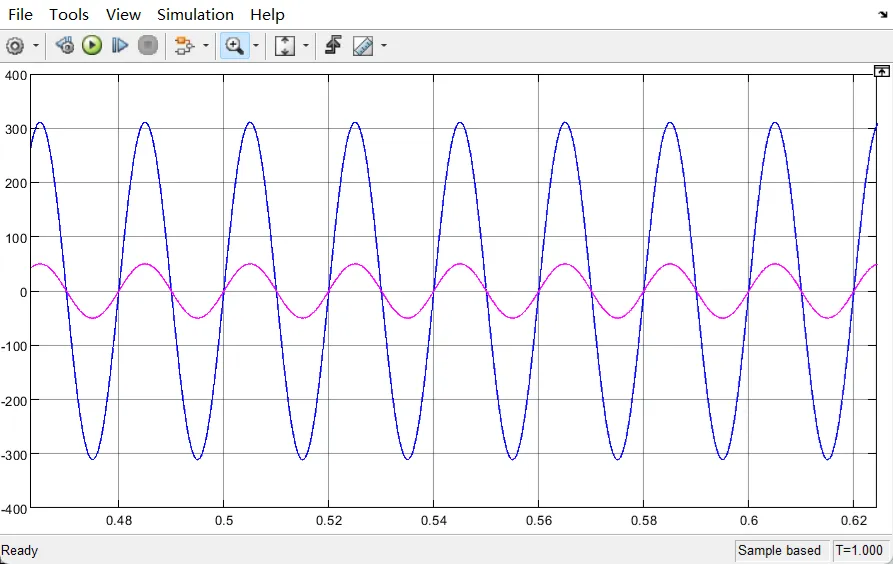

⛳️ 运行结果
