💥1 概述

1. 短时倒谱(Cepstrogram)的定义与数学基础

1.1 核心定义

短时倒谱(Cepstrogram)是短时傅里叶变换(STFT)与倒谱分析(Cepstrum)的结合,用于分析信号在时间-倒频域的联合特征。其定义为:

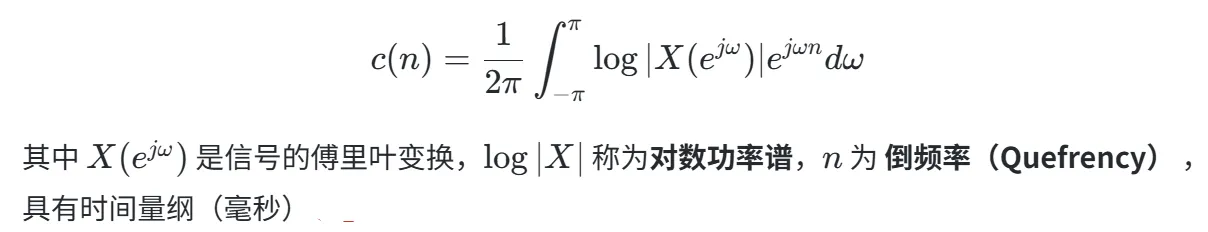

  • 倒谱(Cepstrum):信号功率谱对数的傅里叶逆变换(IDFT),数学表达式为:

c image.gif 编辑

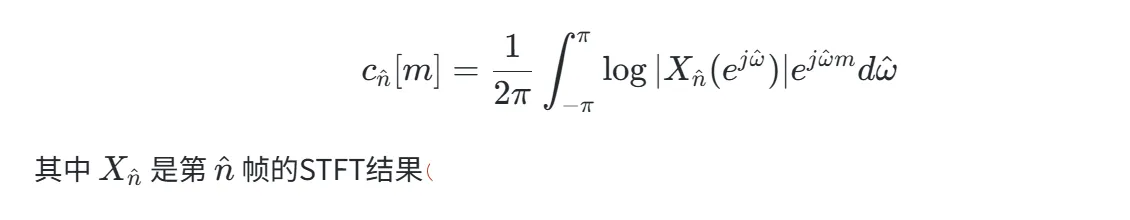

  • 短时倒谱:通过对信号分帧加窗,计算每帧的倒谱,形成时间相关的倒谱序列:

image.gif 编辑

  • Cepstrogram:将短时倒谱的幅度按时间 n^n^ 和倒频率 mm 绘制的二维图像,直观展示信号时-倒频特征。

1.2 关键概念解析

  • 倒频率(Quefrency)
    倒谱的横坐标,单位为时间(ms),反映信号中的周期性结构。高倒频率对应频谱快速波动(如高频噪声),低倒频率对应缓慢波动(如基频和谐波)。
  • 复倒谱(Complex Cepstrum)
    保留对数功率谱的复数相位信息,但处理复杂(相位可能超出 (−π,π)(−π,π) 范围),实际中多使用实倒谱。
  • 物理意义
    倒谱分离信号中的激励源(如声带振动、机械冲击)和传递系统(如声道、机械结构)。例如语音信号中,低倒频区反映声道特性,高倒频区反映基音周期。

2. 时-倒频分析的原理与必要性

2.1 时-倒频分析 vs. 传统时频分析

  • 传统时频分析(如STFT、小波变换):
    在时间-频率域表示信号,适用于非平稳信号(如语音、振动信号),但无法分离卷积混合的源与系统。
  • 时-倒频分析: 通过倒谱将频域周期性转化为倒频域脉冲,直接分离激励与系统响应。例如:
  • 语音中分离声道(低倒频)和声带振动(高倒频);
  • 故障诊断中提取轴承损伤的周期性冲击。

2.2 优势与适用场景

场景 问题 时-倒频分析的解决方案
语音处理 共振峰靠拢导致分辨率不足 倒谱分离声道与激励,精确提取共振峰
机械故障诊断 背景噪声掩盖周期性冲击 对数变换增强弱冲击,倒频域凸显周期
地震信号分析 地层反射波与噪声耦合 倒谱剔除多次反射,保留有效波

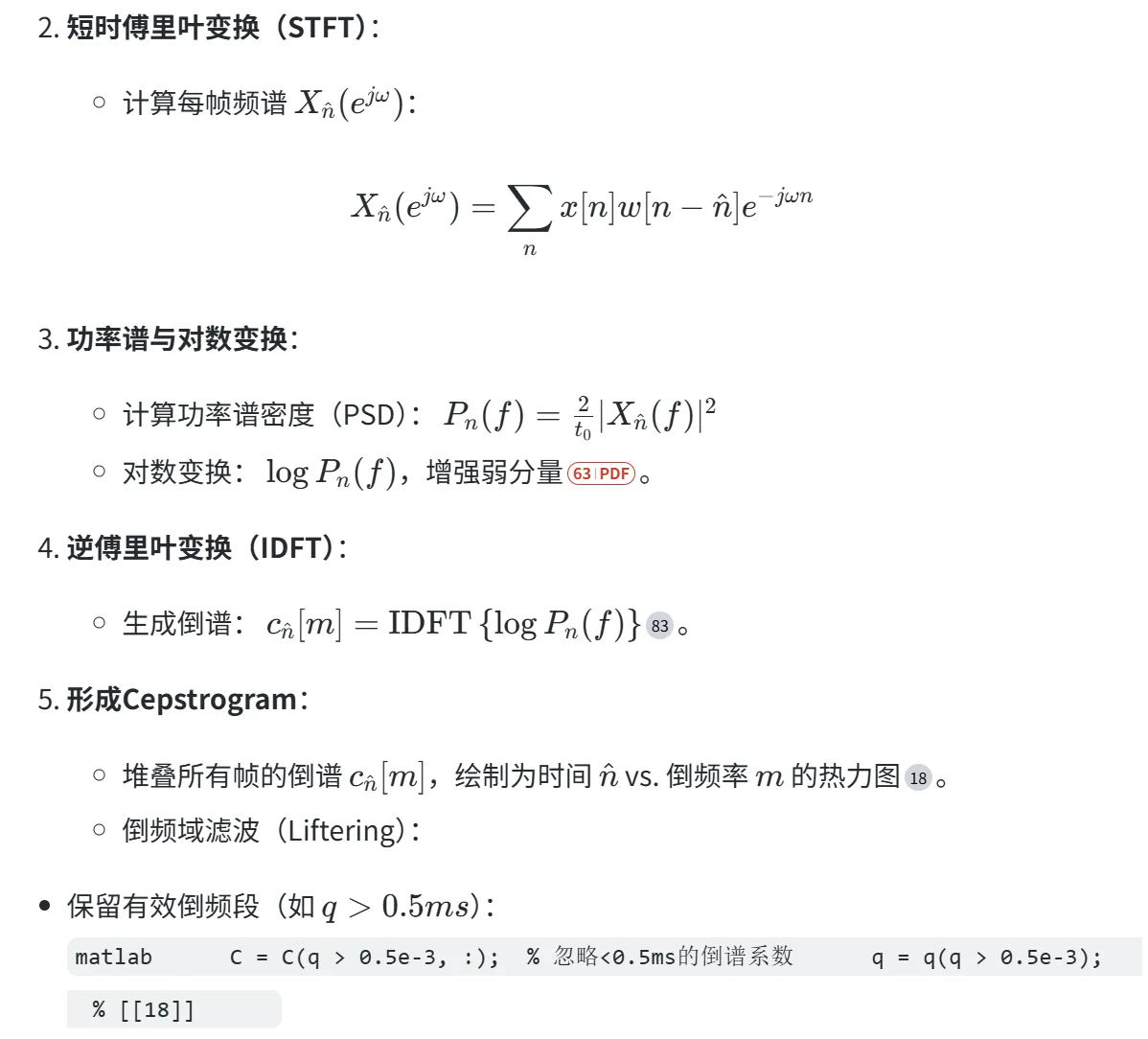

3. 短时倒谱的计算流程(算法实现)

3.1 核心步骤

  1. 信号分帧与加窗
  • 输入信号 x(t) 分成长度为 N 的帧,帧移 H(跳跃长度)。
  • 加窗(如Hamming窗)减少频谱泄露:
win = hamming(wlen, 'periodic');  %
  • image.gif
  1. image.gif 编辑

3.2 关键参数设计

  • 窗长选择
    长窗提高频率分辨率(适合稳态信号),短窗提高时间分辨率(适合瞬变信号)。
  • 倒频域截断
    低倒频区(<1ms)保留系统响应,高倒频区(>5ms)提取周期性冲击。

4. 应用案例与领域实践

4.1 语音信号处理

  • 基音检测
    倒谱峰值对应基音周期(如男性基音约5ms,女性约3ms)。
  • 声道估计
    低倒频系数重建声道传递函数,用于语音合成与识别。

4.2 机械故障诊断

  • 轴承故障检测
    损伤点周期性冲击在倒频域表现为峰值(如轴承故障周期10ms),强于传统频谱。
  • 齿轮箱故障
    倒谱分离齿轮啮合频率与调制边带,定位磨损齿轮。

4.3 地震信号分析

  • 地层结构成像
    倒谱剔除地震波多次反射,保留一次反射波,提高地层分辨率。

5. 与其他时频分析方法的对比

方法 优势 局限性 与Cepstrogram的关联
STFT 计算简单,实时性强 海森堡测不准原理限制时频分辨率 Cepstrogram的基础步骤
小波变换 多尺度分析,适合瞬态信号 基函数选择依赖经验 可替代STFT作为倒谱输入
Wigner-Ville 高时频分辨率 交叉项干扰多分量信号分析 需配合倒谱抑制交叉项
Cepstrogram 分离激励与系统,增强周期性 对噪声敏感,需预滤波

典型组合应用

  • STFT + 倒谱:滚动轴承故障诊断中,先用STFT得时频谱,再对每帧功率谱作倒谱分析提取冲击周期。
  • 小波变换 + 倒谱:肌电信号分析中,小波分解后对子带信号计算倒谱,提高特征可分性。

6. 工具实现与软件支持

6.1 编程实现(Matlab示例)

% 输入信号x,采样率fs
[C, q, t] = cepstrogram(x, win, hop, fs);  % 核心函数[[18]]
% 可视化
imagesc(t, q, abs(C));
xlabel('Time (s)'); ylabel('Quefrency (ms)');


  • 工具包推荐
  • MATLAB时频工具箱(tftb):支持STFT、Cepstrogram。
  • Python库librosa:提供cepstrogram接口。

6.2 工程注意事项

  • 噪声抑制:对数变换放大低频噪声,需预滤波或加权处理。
  • 实时性优化:FFT加速IDFT计算,窗长按信号特性自适应调整。

7. 研究挑战与前沿方向

  1. 交叉项干扰
    多分量信号在倒频域产生虚假峰值,需设计核函数抑制(如自适应核时频分布)。
  2. 非线性信号处理
    希尔伯特-黄变换(HHT)与倒谱结合,处理非平稳信号。
  3. 深度学习融合
    用CNN从Cepstrogram中自动学习特征,提升故障分类精度(如轴承故障诊断)。

结论

短时倒谱(Cepstrogram)通过将时频分析(STFT)与倒谱变换结合,在倒频域实现了激励源与传递系统的分离,显著提升了周期性特征的提取能力。其在语音处理、机械故障诊断、地震信号分析等领域的成功应用,验证了其解决复杂非平稳信号问题的有效性。未来研究需进一步优化抗噪性、实时性及非线性适应能力,并结合深度学习挖掘高维特征潜力。

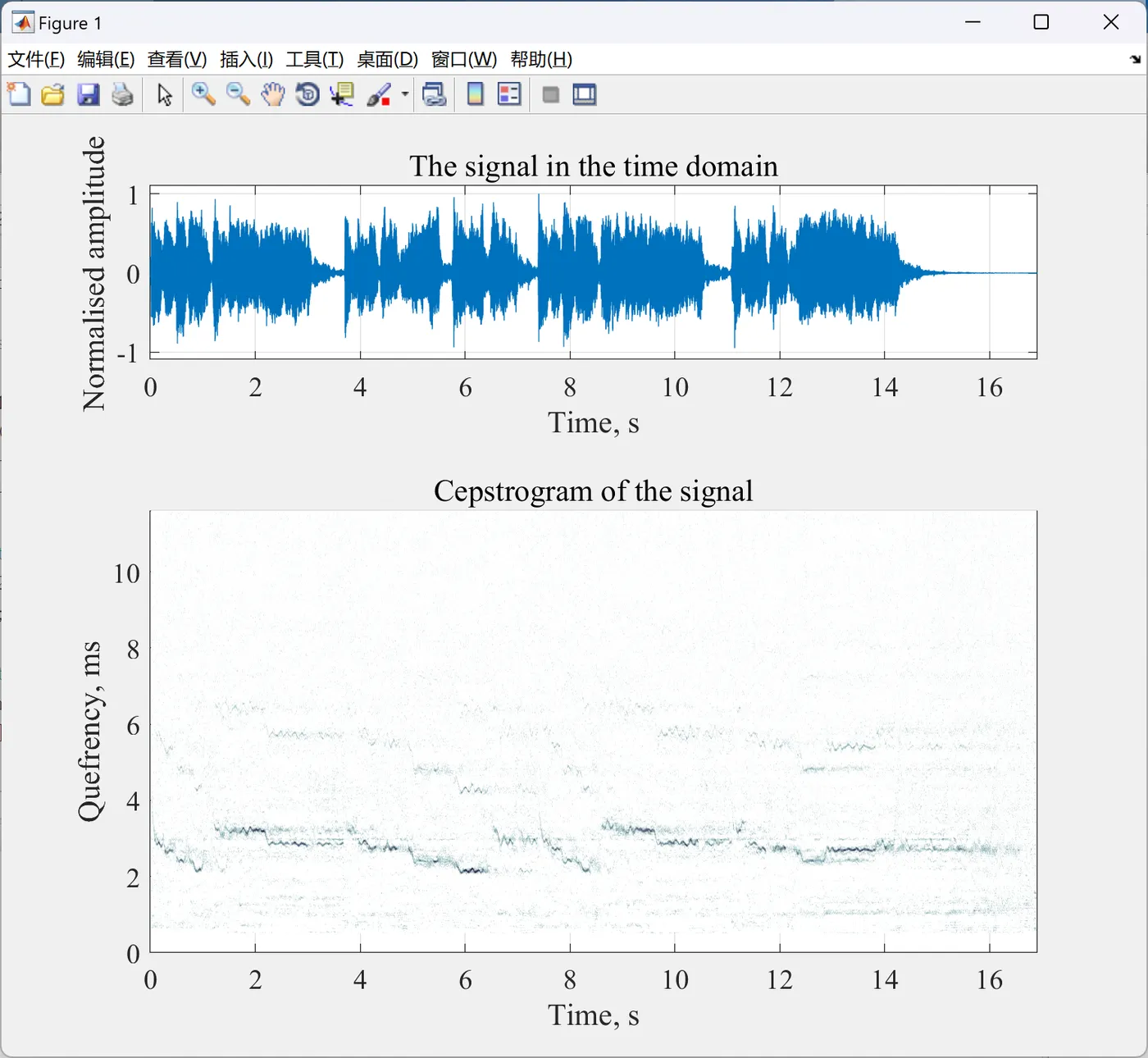

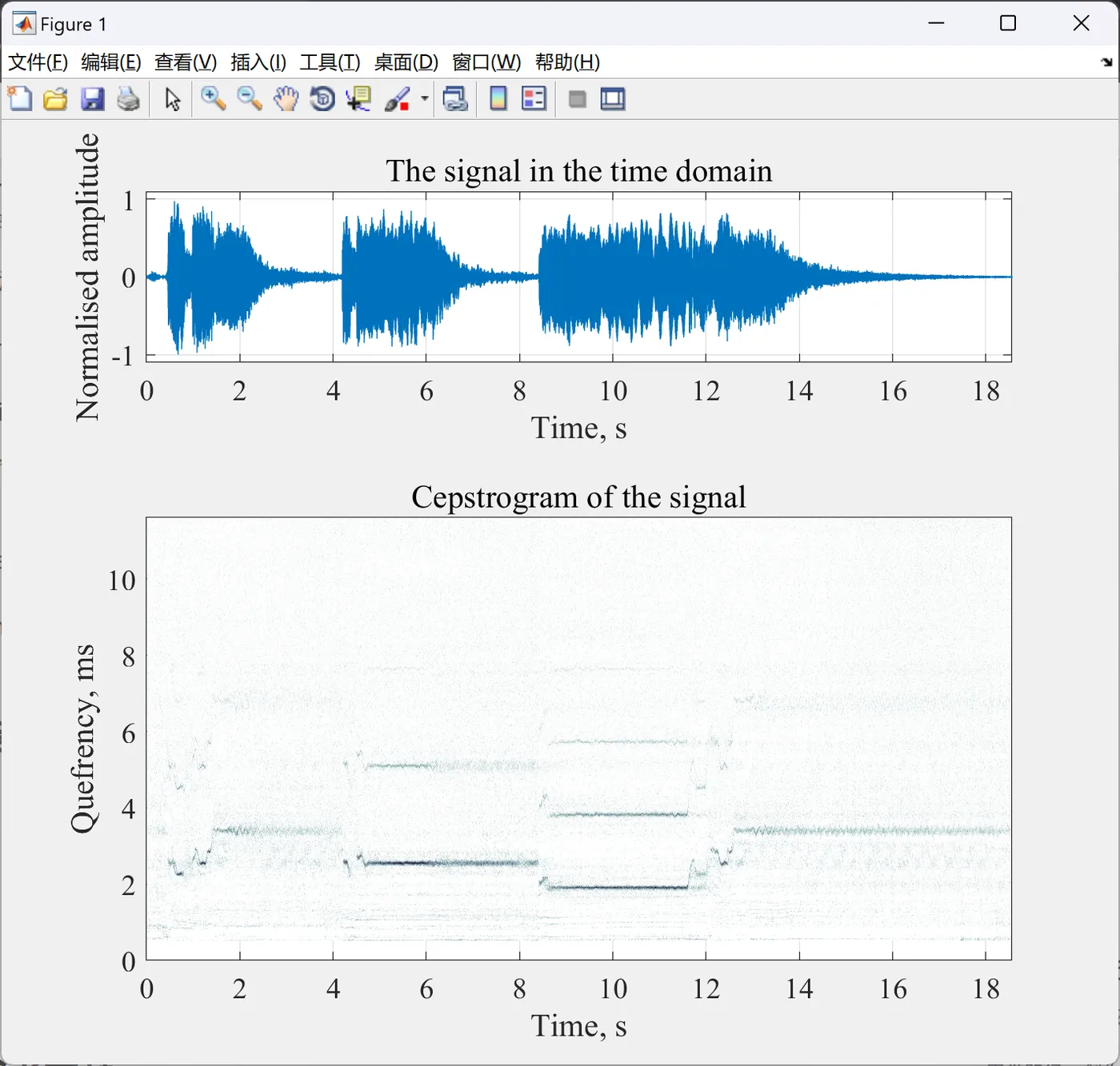

📚2 运行结果

image.gif 编辑

image.gif 编辑

部分代码:

% load a sound file

[x, fs] = audioread('sample2.wav'); % load an audio file

x = x(:, 1);                        % get the first channel

x = x/max(abs(x));                  % normalize the signal

N = length(x);                      % signal length

t1 = (0:N-1)/fs;                    % time vector

% define the analysis parameters

wlen = 1024;                        % window length (recomended to be power of 2)

hop = 256;                          % hop size (recomended to be power of 2)

% calculate the cepstrogram

win = hamming(wlen, 'periodic');

[C, q, t2] = cepstrogram(x, win, hop, fs);

% some conditioning

C = C(q > 0.5e-3, :);               % ignore all cepstrum coefficients for

                                   % quefrencies bellow 0.5 ms

q = q(q > 0.5e-3);                  % ignore all quefrencies bellow 0.5 ms

q = q*1000;                         % convert the quefrency to ms

🎉3 参考文献

文章中一些内容引自网络,会注明出处或引用为参考文献,难免有未尽之处,如有不妥,请随时联系删除。

[1] 应怀樵.最大熵法新倒频谱分析——倒熵谱研究[J].力学学报, 1985, 17(5).DOI:10.6052/0459-1879-1985-5-1985-062.

[2] 应怀樵.最大熵法新倒频谱分析—倒熵谱研究[C]//中国电子学会信号处理、振动噪声控制在工程中的应用第二届学术会议.1985.

[3] 陈侃,傅攀,谢辉.倒频谱分析在滚动轴承故障监测中的运用[J].四川兵工学报
