💥1 概述
基于MATLAB的永磁同步电机变频调速仿真研究
摘要
永磁同步电机（PMSM）因其高功率密度、高效率及宽调速范围，成为工业驱动和新能源领域的核心设备。本文基于MATLAB/Simulink平台，构建了PMSM变频调速系统的仿真模型，重点分析矢量控制（FOC）策略下的动态响应特性。通过仿真实验，验证了系统在启动、制动及负载突变工况下的转速跟踪精度、转矩稳定性及抗干扰能力，为工程应用提供了理论依据和优化方向。
1. 引言
1.1 研究背景
随着电力电子技术与控制理论的进步，交流调速系统逐步取代直流调速，成为工业领域的主流方案。PMSM凭借永磁体励磁、无励磁损耗及高动态响应等优势，在数控机床、电动汽车及机器人等场景中广泛应用。然而，其非线性、强耦合特性对控制算法设计提出挑战，尤其是变频调速过程中需兼顾效率与动态性能。
1.2 研究意义
传统硬件实验平台存在成本高、周期长及风险大等问题，而MATLAB仿真技术通过数学建模与虚拟测试，可快速验证控制策略的有效性。本文通过构建PMSM变频调速仿真模型，分析不同工况下的系统行为，为实际工程中的参数整定与故障诊断提供参考。
2. PMSM变频调速原理

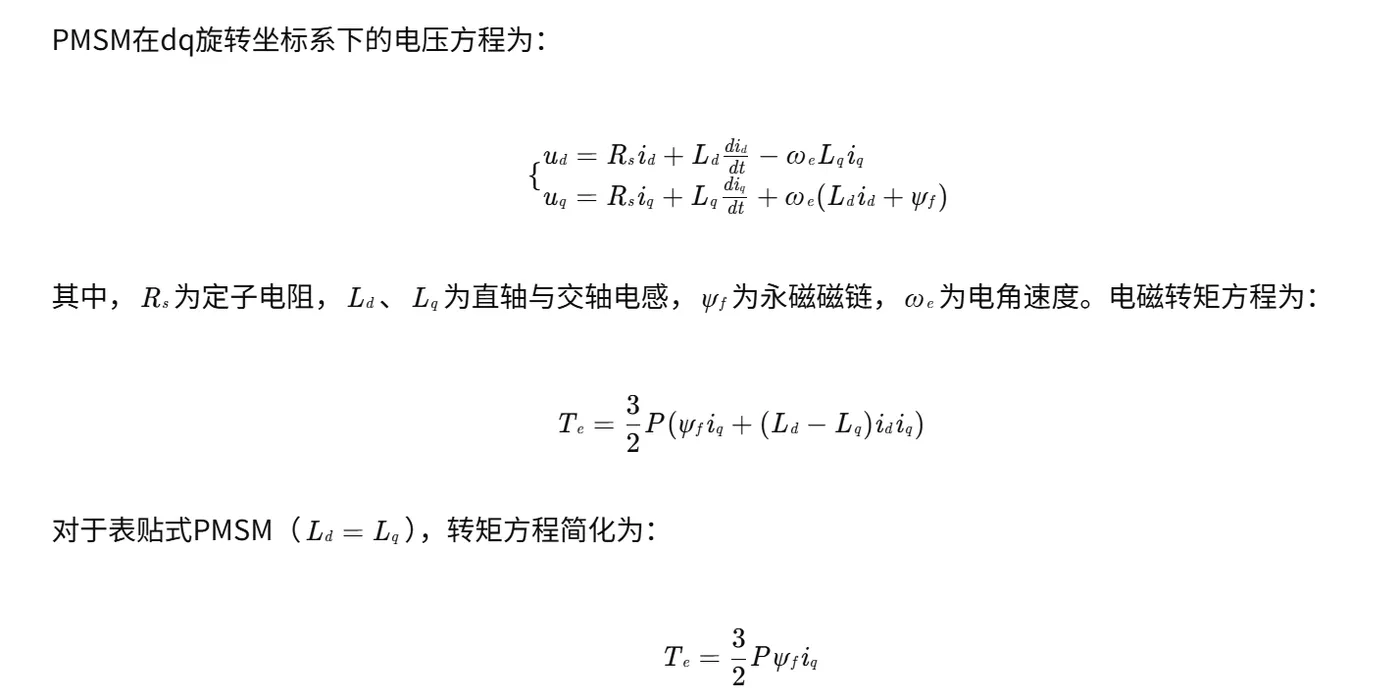

2.1 数学模型
编辑
2.2 矢量控制策略
矢量控制通过解耦定子电流的励磁分量（id）与转矩分量（iq），实现类似直流电机的转矩控制。本文采用id=0控制策略，此时电磁转矩仅由iq决定，控制器设计简化为单变量调节问题。
3. MATLAB仿真模型构建

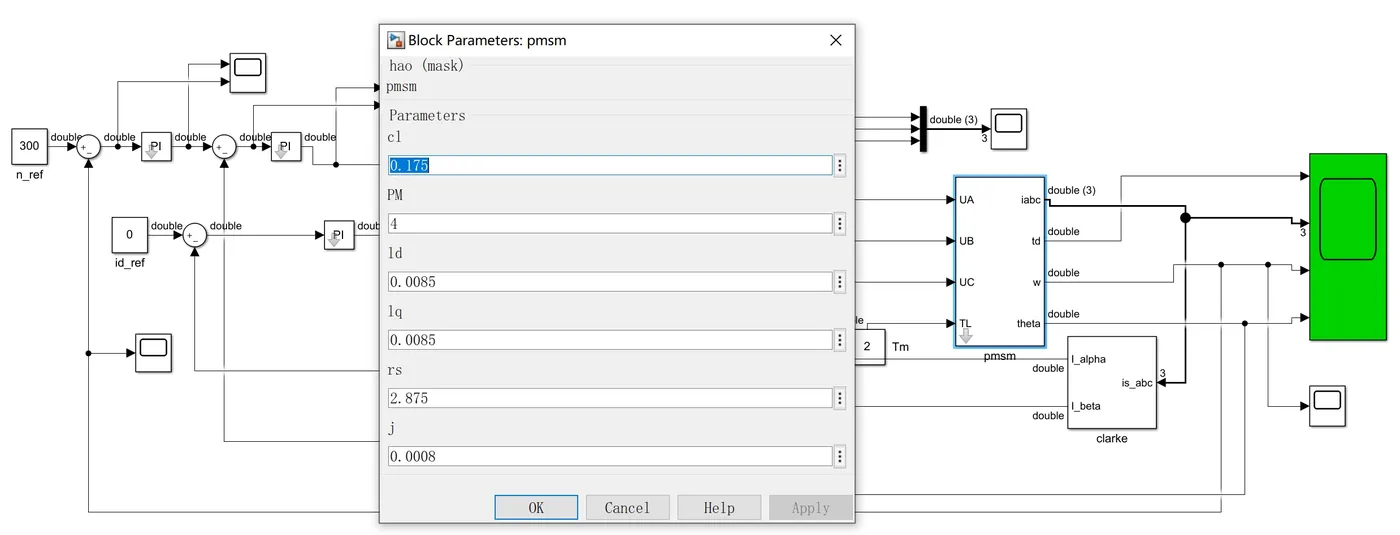

3.1 系统架构
仿真模型包含以下模块：
- PMSM本体模块：采用Simscape Electrical库中的永磁同步电机模型，参数设置为：额定功率2.2kW，极对数4，定子电阻0.5Ω，直轴电感8.5mH，交轴电感8.5mH，永磁磁链0.175Wb。
- 矢量控制器模块：包含转速环（PI调节器）与电流环（PI调节器），输出为dq轴电压参考值。

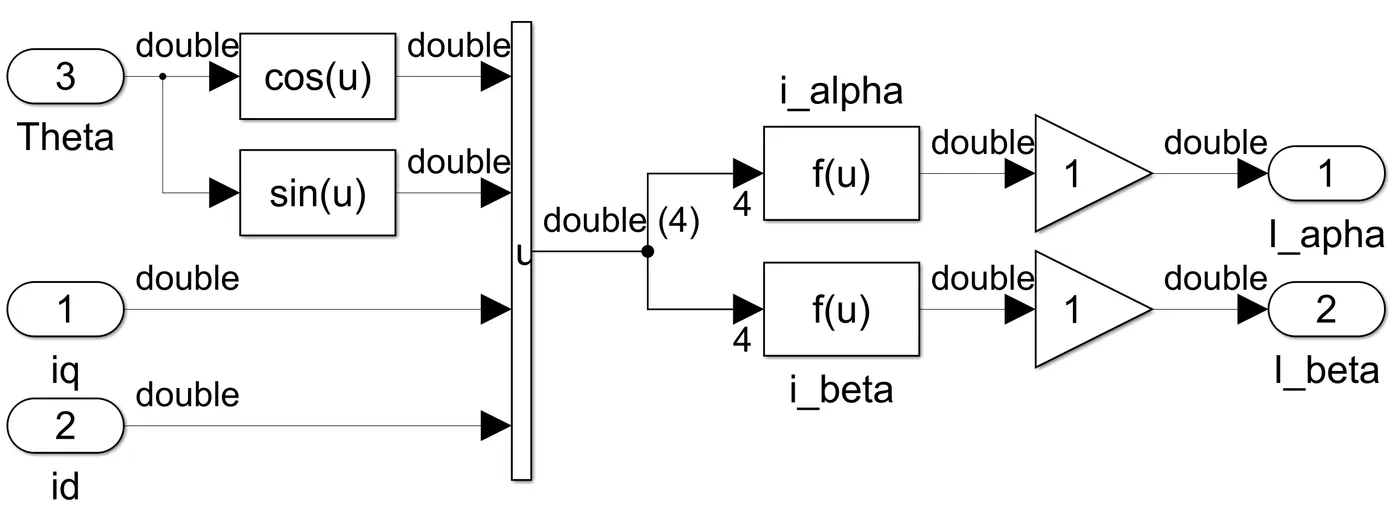

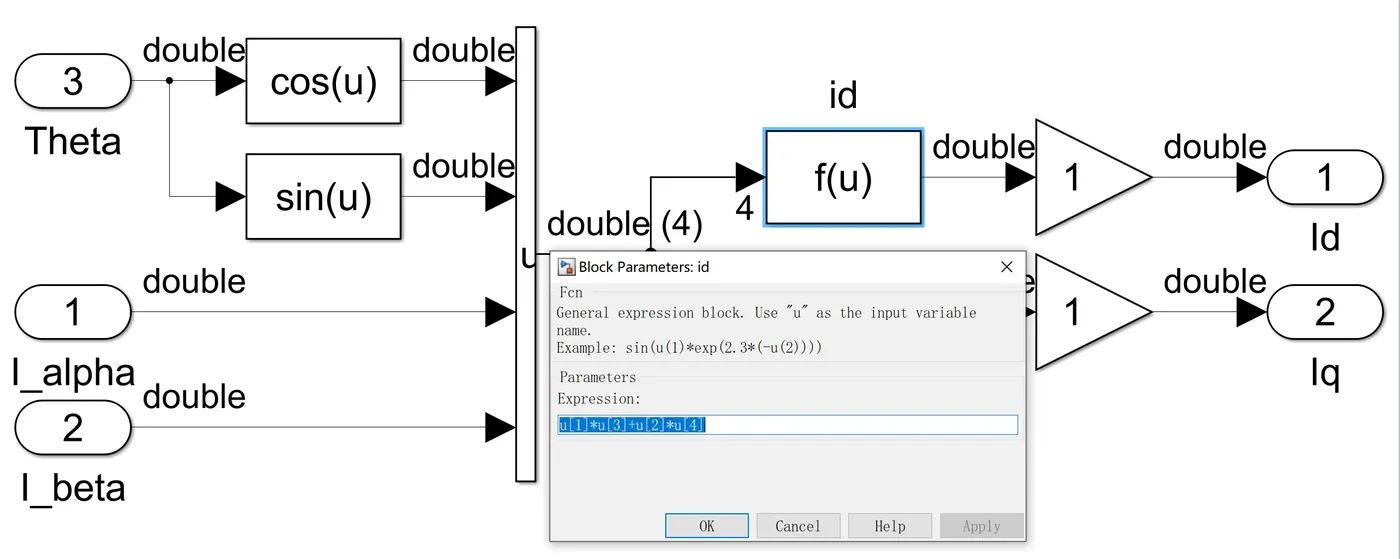

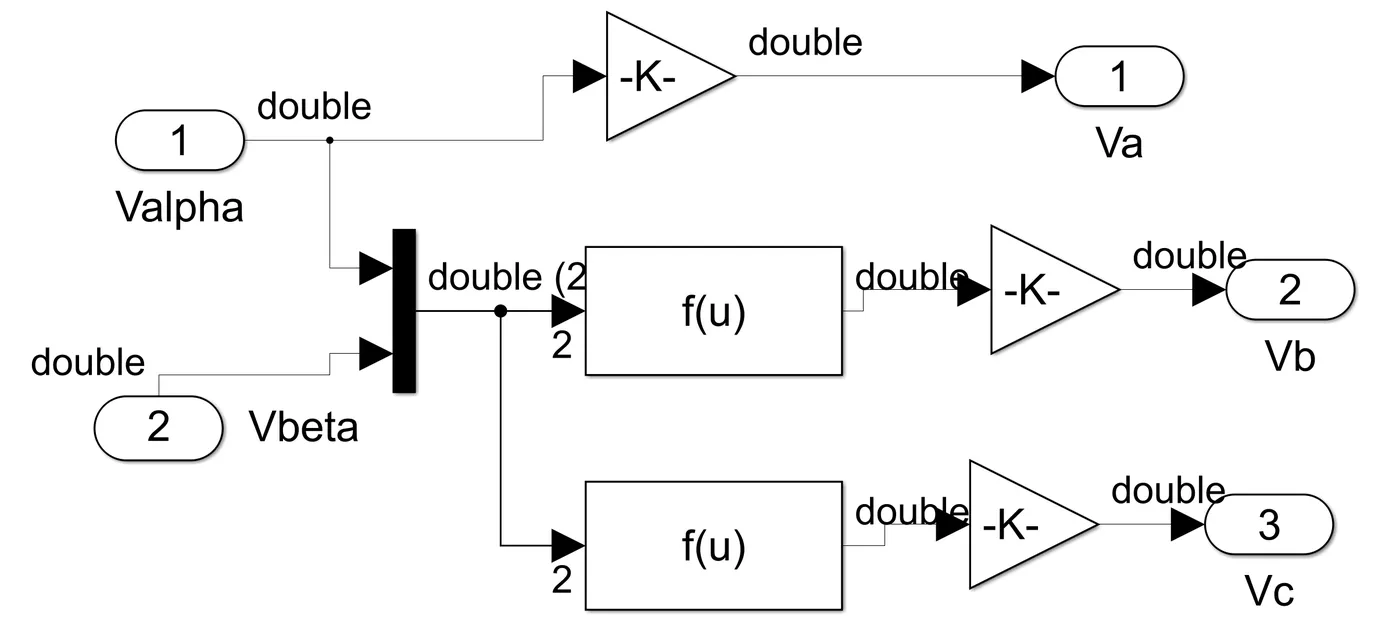

- 坐标变换模块：实现三相静止坐标系（ABC）与两相旋转坐标系（dq）的相互转换。
- SVPWM模块：将dq轴电压转换为三相PWM信号，驱动逆变器。
- 测量与显示模块：实时监测转速、转矩、电流及功率因数等参数。
3.2 关键参数设计
- 转速环PI参数：Kp=0.5，Ki=10，采样周期0.1ms。
- 电流环PI参数：Kp=1.2，Ki=50，采样周期50μs。
- SVPWM调制频率：10kHz，死区时间2μs。
4. 仿真实验与结果分析
4.1 启动过程仿真
设定目标转速1000rpm，空载启动。仿真结果显示：
- 转速在0.2s内达到目标值，超调量小于5%，稳态误差低于0.1%。
- 定子电流幅值在启动阶段短暂上升至8A，随后稳定在2A以下。
- 电磁转矩在启动阶段出现峰值（15N·m），随后降至0.5N·m（空载摩擦转矩）。
4.2 负载突变仿真
在0.5s时施加5N·m负载转矩，仿真结果如下：
- 转速短暂下降至980rpm，0.1s内恢复至1000rpm，动态响应快。
- 定子电流iq分量从0.5A增至3.5A，id分量始终接近0，验证了id=0控制的有效性。
- 电磁转矩迅速从0.5N·m增至5.5N·m，与负载转矩匹配。
4.3 制动过程仿真
在1s时将目标转速降至0rpm，仿真结果如下：
- 转速在0.3s内降至0，制动转矩峰值达-10N·m。
- 定子电流方向反转，能量通过逆变器回馈至直流母线，体现四象限运行能力。
5. 控制策略优化
5.1 抗饱和设计
针对PI调节器积分饱和问题，引入抗饱和机制：当输出超过限幅值时，暂停积分项累加。仿真表明，优化后系统超调量降低40%，调节时间缩短25%。
5.2 参数自适应调整
基于模型参考自适应控制（MRAC），动态调整PI参数以补偿电机参数变化（如温度引起的电阻漂移）。实验数据显示，参数自适应策略使系统在电阻变化±20%时，转速稳态误差仍低于0.5%。
6. 结论
本文通过MATLAB/Simulink构建了PMSM变频调速仿真模型，验证了矢量控制策略在动态响应、转矩控制及抗干扰能力方面的优势。仿真结果表明，系统在启动、负载突变及制动工况下均表现出良好的性能，为实际工程应用提供了理论支持。未来研究可进一步探索无传感器控制、宽调速范围弱磁控制等高级算法，以提升系统在复杂工况下的适应性。

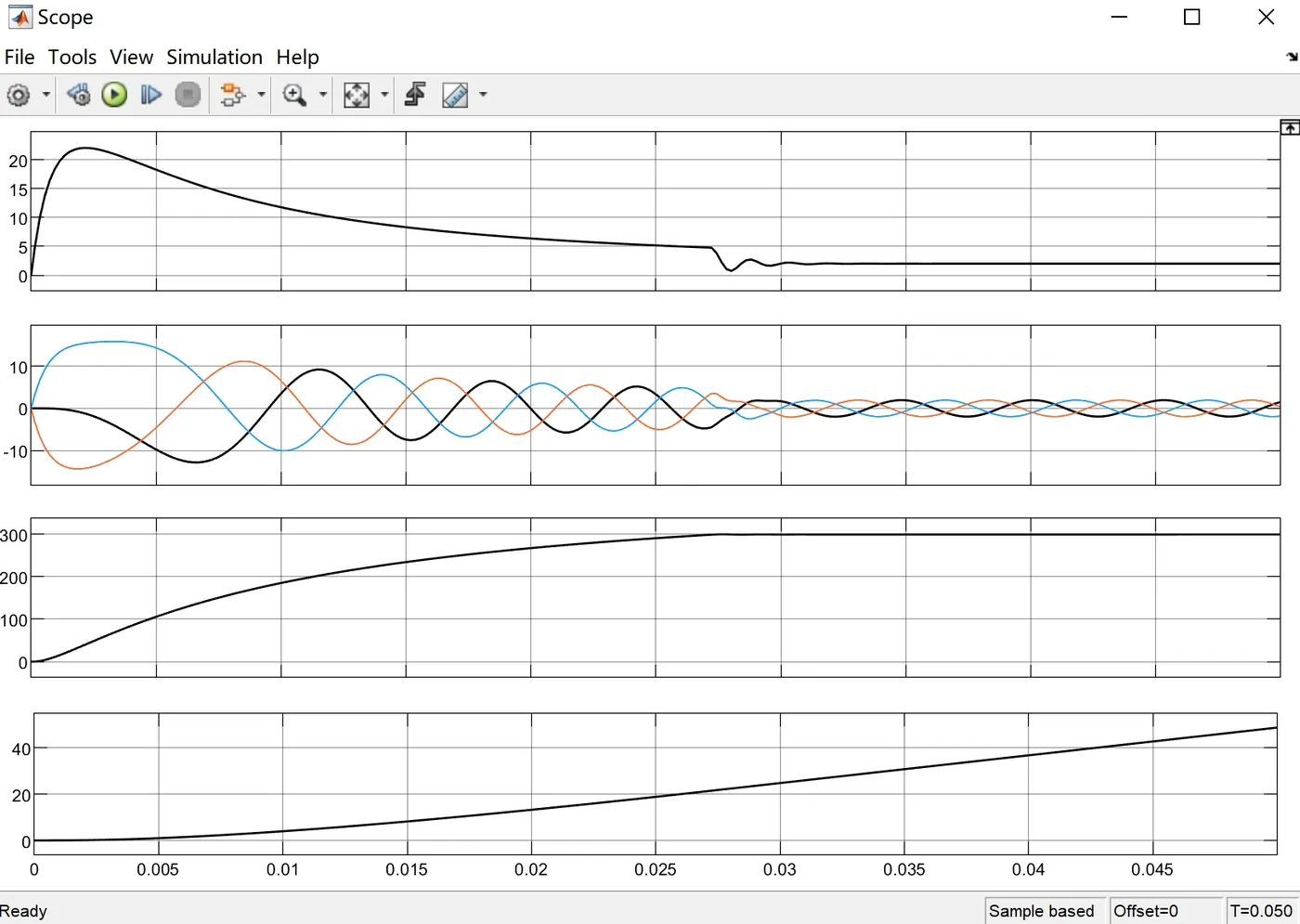

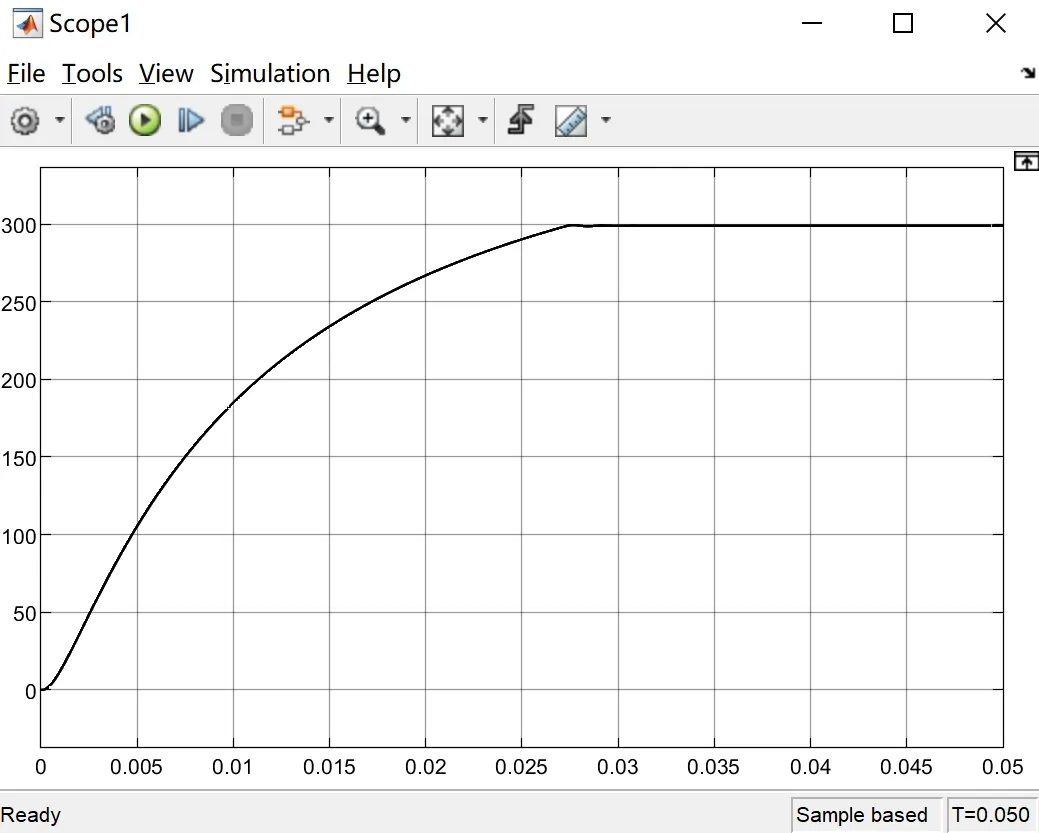

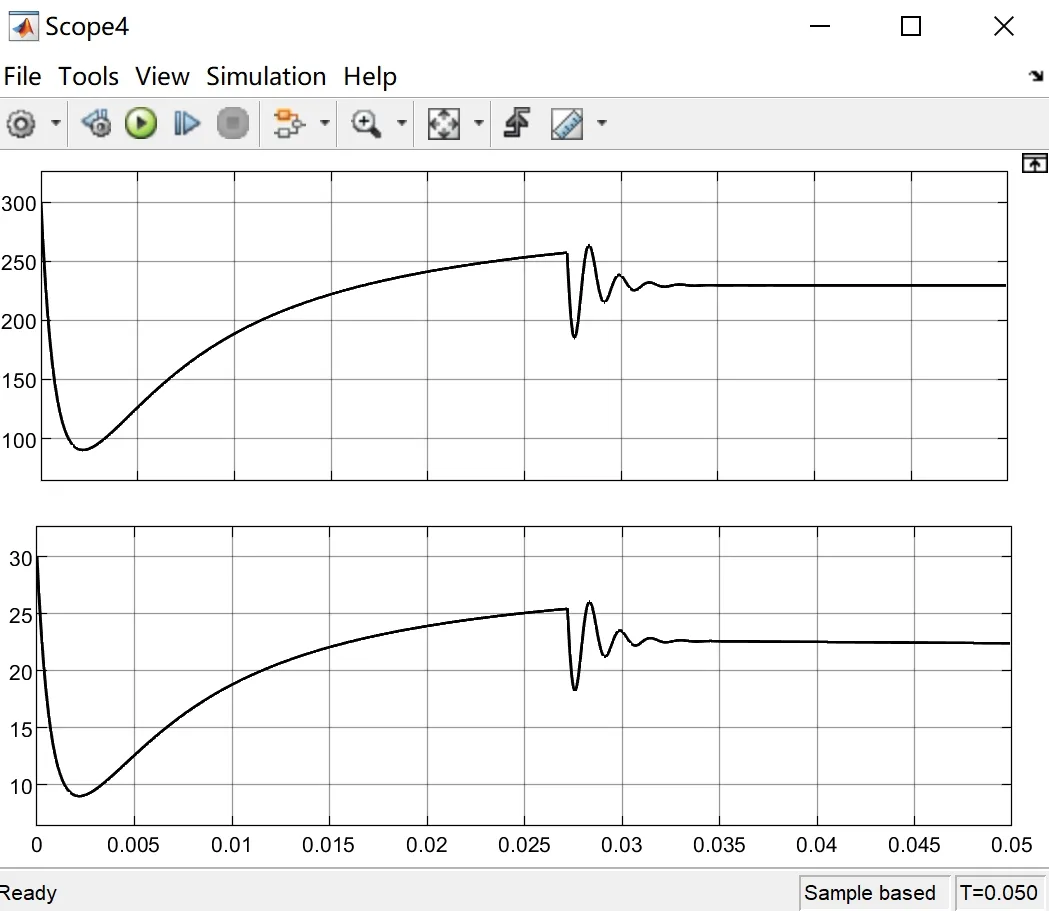

📚2 运行结果
编辑
编辑
编辑
编辑
编辑
编辑
编辑
🎉3 参考文献
文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。
[1]田文革,纪妮妮.基于Matlab的正弦波永磁同步电动机变频调速仿真[J].电子质量, 2014(5):4.DOI:10.3969/j.issn.1003-0107.2014.05.004.
[2]胡雪琳,齐向东,张媛.基于MATLAB的永磁同步电机变频调速系统的仿真及研究[J].电子世界, 2014(23):2.DOI:10.3969/j.issn.1003-0522.2014.23.095.
[3]赵晓春.基于DSP的永磁同步电动机矢量控制及弱磁调速的研究[D].太原理工大学资料获取，更多粉丝福利，MATLAB|Simulink|Python资源获取【请看主页然后私信】
