1.算法仿真效果

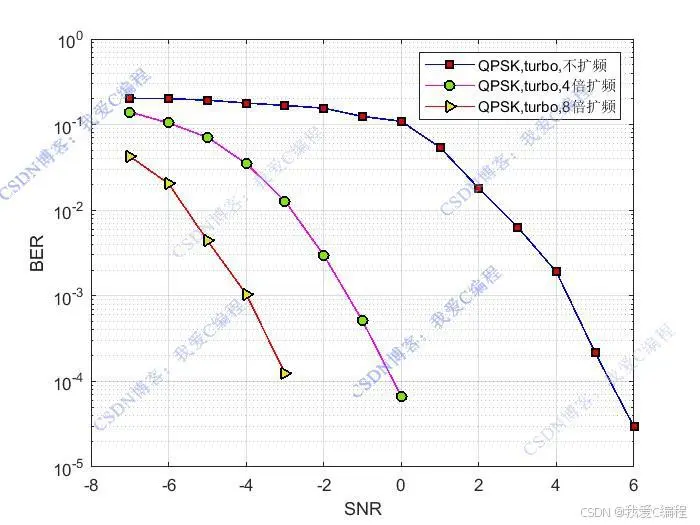

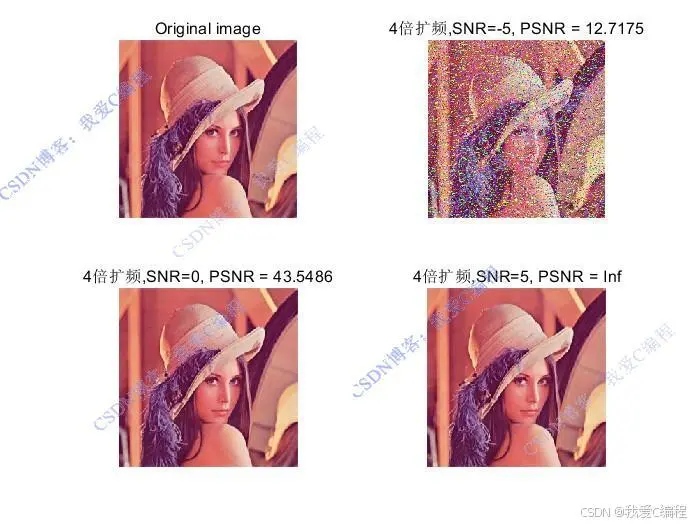

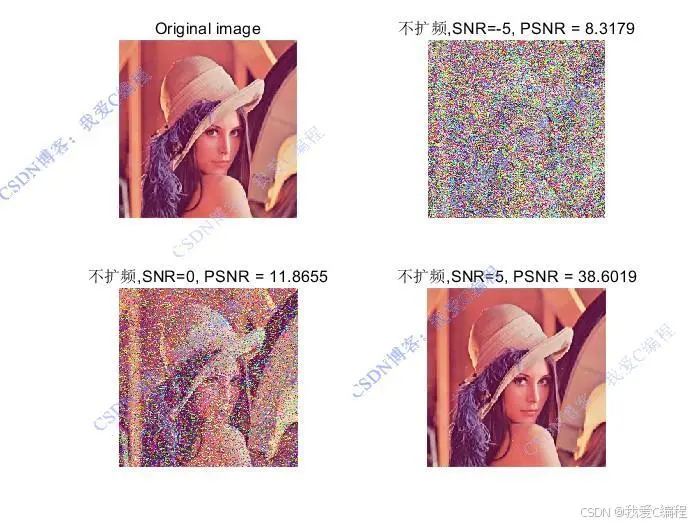

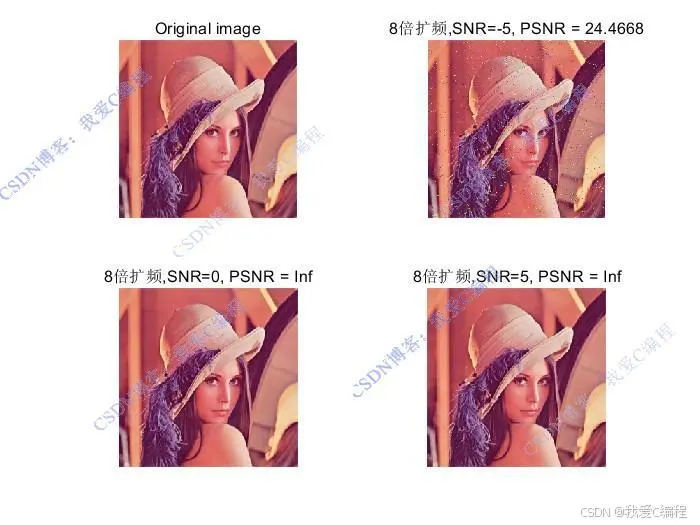

matlab2022a仿真结果如下（完整代码运行后无水印）：
仿真操作步骤可参考程序配套的操作视频。
2.算法涉及理论知识概要
该通信系统主要用于图像传输，适用于对图像质量和传输可靠性要求较高的场景，如无人机图像传输、视频监控、无线电视广播等。
在复杂的电磁环境中，需要保证图像传输的稳定性和清晰度，因此采用了扩频解扩和 Turbo 译码等技术来提高系统的抗干扰能力。
发射端：包括图像源、QPSK 调制器、扩频器、发射天线等。
接收端：包括接收天线、解扩器、QPSK 解调器、Turbo 译码器、图像显示设备等。
2.1 qpsk调制解调
QPSK 调制原理:QPSK 是一种四进制相移键控调制方式，将输入的二进制数据序列分成两路，分别对两个正交的载波进行调制。每路数据根据其值（0 或 1）决定载波的相位，从而产生四个不同的相位状态，分别代表四个不同的符号。通过这种方式，可以在一个符号周期内传输两个比特的信息，提高了数据传输效率。
在接收端，通过对接收信号进行相干解调，恢复出两路正交的载波信号。然后，根据接收信号的相位与四个预设的相位状态进行比较，确定接收到的符号。最后，将解调后的符号转换为二进制数据序列。
2.2 扩频技术
扩频技术是将信号的带宽扩展到比原始信号带宽宽得多的范围内，从而降低信号的功率谱密度，提高抗干扰能力。
在发射端，将原始信号与一个高速的扩频码进行乘法运算，使信号的带宽被扩展。
在接收端，使用与发射端相同的扩频码进行解扩，将信号恢复到原始带宽。
常用的扩频码有伪随机码（如 m 序列、Gold 序列等），具有良好的自相关性和互相关性。
选择合适的扩频码可以提高系统的抗干扰性能和多址能力。
2.3 Turbo 译码
Turbo 码是一种接近香农极限的纠错编码技术，由两个并行的卷积码编码器和一个交织器组成。通过迭代译码的方式，不断更新译码结果，提高译码的准确性。
常用的 Turbo 译码算法有最大后验概率（MAP）算法和软输出维特比算法（SOVA）等。这些算法通过计算接收信号的似然比，对发送的信息进行估计和纠错。Turbo 译码具有较高的纠错能力，能够在低信噪比条件下实现可靠的通信。但是，Turbo 译码的计算复杂度较高，需要较大的计算资源和时间。
3.MATLAB核心程序```dat = Rimages_snr{1};
len = 3length(Rbin);
Rbin = dat(1:len/3);
Gbin = dat(1+len/3:2len/3);
Bbin = dat(1+2*len/3:len);
%二进制转化为十进制
Rdec = func_bin2image([Rbin]);
Gdec = func_bin2image([Gbin]);
Bdec = func_bin2image([Bbin]);
%十进制转化为矩阵
RIimages = [reshape(Rdec,[256,256])]';
GIimages = [reshape(Gdec,[256,256])]';
BIimages = [reshape(Bdec,[256,256])]';
Images_snr_5(:,:,1) = RIimages;
Images_snr_5(:,:,2) = GIimages;
Images_snr_5(:,:,3) = BIimages;
%RGB合并
figure;
imshow(uint8(Images_snr_5));
dat = Rimages_snr{2};
len = 3length(Rbin);
Rbin = dat(1:len/3);
Gbin = dat(1+len/3:2len/3);
Bbin = dat(1+2*len/3:len);
%二进制转化为十进制
Rdec = func_bin2image(Rbin);
Gdec = func_bin2image(Gbin);
Bdec = func_bin2image(Bbin);
%十进制转化为矩阵
RIimages = [reshape(Rdec,[256,256])]';
GIimages = [reshape(Gdec,[256,256])]';
BIimages = [reshape(Bdec,[256,256])]';
Images_snr0(:,:,1) = RIimages;
Images_snr0(:,:,2) = GIimages;
Images_snr0(:,:,3) = BIimages;
%RGB合并
figure;
imshow(uint8(Images_snr0));
dat = Rimages_snr{3};
len = 3length(Rbin);
Rbin = dat(1:len/3);
Gbin = dat(1+len/3:2len/3);
Bbin = dat(1+2*len/3:len);
%二进制转化为十进制
Rdec = func_bin2image(Rbin);
Gdec = func_bin2image(Gbin);
Bdec = func_bin2image(Bbin);
%十进制转化为矩阵
RIimages = [reshape(Rdec,[256,256])]';
GIimages = [reshape(Gdec,[256,256])]';
BIimages = [reshape(Bdec,[256,256])]';
Images_snr5(:,:,1) = RIimages;
Images_snr5(:,:,2) = GIimages;
Images_snr5(:,:,3) = BIimages;
%RGB合并
figure;
imshow(uint8(Images_snr5));
if fp==1
save R_qpsk_1_iamge.mat Images_snr_5 Images_snr0 Images_snr5
end
if fp==4
save R_qpsk_4_iamge.mat Images_snr_5 Images_snr0 Images_snr5
end
if fp==8
save R_qpsk_8_iamge.mat Images_snr_5 Images_snr0 Images_snr5
end
```
