前言

分布式数据库能够解决海量数据存储、超高并发吞吐、大表瓶颈以及复杂计算效率等单机数据库瓶颈难题，当业务体量即将突破单机数据库承载极限和单表过大导致性能、维护问题时，分布式数据库是解决上述问题的高性价比方案。数据库作为分布式改造的最大难点，就是"和使用单机数据库一样使用分布式数据库"，这也一直是广大用户的核心诉求。

而实现一款分布式数据库，绕不过的难题有很多：数据如何分片？分布式SQL？分布式事务？数据倾斜的问题？数据如何迁移？的确，这些都是分布式领域绕不开的难题。

既要实现分布式数据库的功能，又要减少用户使用的学习成本、做到应用层对分布式架构无感，这就要做到功能和易用性的取舍，如何做到这种平衡？

Citus是基于PostgreSQL插件实现的一款开源分布式数据库，是Azure在分布式PG上的商业化实践，是一款以OLTP为主，提供部分OLAP能力的数据库。今天我们将从Citus入手，从源码级别揭秘如何基于PostgreSQL做一款分布式数据库，解决分布式场景的数据分片、分布式SQL、分布式事务、数据倾斜、数据迁移等难点问题，理解分布式领域设计的”取“与”舍“。

1. 分布式的架构和难点

图中是一个典型的数据库分布式架构，客户端的SQL经过coordinate节点（CN）的解析，在分布式的sharding节点（DN）上执行。

在这个架构中，有很多难点和现存的解决方案：

• 数据分片方式：Hash；Range

• 分布式SQL：使用sharding column单机SQL；跨sharding节点的SQL

• 分布式事务：全局一致性写（2PC）；全局一致性读（HLC、TSO…）

• 数据倾斜：分片分裂；resharding

• 数据迁移：Online Schema Change；逻辑复制


而Citus是如何解决上述问题的呢？又是如何成为Azure商业化的首选呢？下面会详细讲解。

2. Citus架构设计

我们先来看下Citus整体的架构设计，值得说明的是：Citus架构中每个角色都是PG，没有其他中间件。

我们看下Citus架构中的组件构成：

• 整体架构分为：mCN+nDN

• CN：Coordinator节点，集群元数据、分布式计划

• 特点：轻计算，重网络IO

• Citus daemon：2PC事务的监测、恢复和清理

• DN：Datanode节点，存储实际的分片数据

• 特点：实际的计算和存储节点，可水平拓展


为了更深入地理解Citus的架构设计，我们会在接下来的章节中讨论Citus在各个方面的设计与取舍：

• Citus的分片方式、表和索引详见第3章；

• Citus的分布式SQL、执行计划、计算下推的原则，详见第4章；

• Citus的分布式事务实现及正确性保障、为何没有全局一致性读，详见第5章；

• Ciitus的集群管理，包括高可用和容灾、数据热点/数据倾斜、分布式的线性拓展、PITR，详见第6章。


3. Citus分片

3.1 Citus 分片方式

不同的分片方式直接影响了数据的分布方式，Citus从应用实践出发，提供了最常用的两种分片方式：

1. hash分片：采用一致性哈希原理，[-2^32,2^32-1]平均分成n个区间，hash_int32(key)计算具体区间。


hash分片比较常见于多租户场景、查询多围绕某列等场景，在这样的分布式结构中，最重要的就是sharding column的选择。一个好的sharding column可以很大程度解决数据分布不均匀、访问热点等问题。

sharding column的一般选择：Where、JOIN出现频率高的列，分布相对平均的列，例如：订单表、用户表以user_id做分片；SaaS多租户。

2. range分片：分片范围由人工指定。


Citus对range分片的支持比较简单，需要人工指定每个分片的范围。相比TiDB，Citus的range分片没有自动分裂，节约了很大的运维成本。Citus也指明了range分片适用于时序数据，支持人工分裂某个区间。

Citus仅支持了常用的数据分片，推荐hash分片方式，官方称解决绝大多数问题。

3.2 Citus 表和索引

Citus系统中存在三种表：

1. Distributed tables：分片表，就是使用上述hash分片和range分片的表。


• Co-located table：分片方式相同的表称为亲和表。亲和表的集合成为组，通常一个分片的运维操作，指的都是一个组内的所有亲和表。


2. Reference tables：参考表，每个DN上有表的全部数据，用于解决跨节点JOIN问题。

3. Local tables：本地表，只存在于CN上（因为CN也是PG）。官方称Local table用来存储数据量不大的表，解决用户鉴权问题。笔者认为这是因为CN是PG，可以存储数据，本身意义不大。


Citus的索引：完全依赖PG的索引，没有全局的二级索引，没有全局的唯一、外键约束。

• Citus的唯一、外键约束，必须建立组合索引，组合索引的第一列必须是sharding column。


Citus主张把全局的约束下沉到各个DN上，这也与我们后面介绍的Citus倾向于做计算下推不谋而合。

Citus在分片、表、索引的设计都化繁为简，意在减轻用户在使用中的学习成本。随着我们逐步深入地介绍，你会更加深刻地理解这一点。

4. Citus 分布式 SQL

4.1 内核实现

Citus完全实现在PG的插件中，对内核代码0改动，既最大程度复用了PG原有的能力，又达到了代码的解耦，工程质量极高。具体实现见下图：

可以看出，Citus实现了planner_hook和executor_hook，使得所有的SQL都进入到Citus的执行逻辑中。

Citus借助PG提供的计划器和执行器的钩子函数，结合PG优化器，生成分布式执行计划：

• 计划器钩子（planner_hook）

• 输入：query tree、table sharding info

• 输出：plan with custom scan

• 在产生分布式计划的过程中，Citus会根据SQL的执行方式，判断属于以下哪种执行计划：

• local plan：计划只在CN或DN上执行

• distributed plan：计划在CN和DN上都会执行，依赖local plan


• 执行器钩子（excutor_hook）

• 根据planner_hook产生的分布式计划，执行SQL下发、结果聚合


具体而言，针对一条SQL，Citus会如下图所示，在CN进行解析，转发到DN上执行。

上图也说明了Citus的MPP能力，充分利用了DN的计算能力。

图中有几个细节：

• CN将SQL下发到DN

• select/update/delete/insert拆分成对应分片的SQL

• insert batch拆分为单个insert value，没有对同一个DN的insert聚合到一条SQL（缺点）

• CN与DN之间维护连接池

• session参数不转发：search_path、transaction_isolation

• prepare statement转换成普通SQL，因为无法保证prepare后的SQL都经过同一条连接（缺点）


4.2 分布式SQL执行

讲完了Citus分布式SQL的内核实现，那对于分布式的SQL，Citus具体是如何支持的呢？Citus将分布式的SQL从简单到复杂分为了以下4种：

• 前3种SQL本质上还是在同分片中，没有跨节点，但是涵盖了分布式下很多场景的SQL。

• 第4种是真正意义上的分布式JOIN，查询方式可以概括为 —— 重分片：


1) a表重新分片（DN互联、不经过CN），以any为sharding column，保存结果到临时表i，此时i和b是亲和表（分片方式相同）；

2) CN重新生成SQL: SELECT … FROM i JOIN b on ( i.any = b.key );

3) 每个shard查询

本例只举例a.any = b.key的情况，a表要重分片；其实a.any1 = b.any2也是同理的，a、b两表都需要以各自的any字段进行一次重分片。

但第4种要经过大量的计算、中间结果，Citus虽然支持但并不鼓励这样做，默认关闭此类SQL的支持。

4.3 从SQL limitation深入理解分布式SQL执行计划

上文简单描述了分布式SQL的执行过程，下面我会从几个SQL limitation来深入讲述分布式执行计划，来看看Citus的取舍。

4.3.1 Correlated subqueries

t、t1：关联分片表；t2：非关联分片表；ref：参考表

表中列举了几个子查询的例子，distributed plan涉及CN和DN的共同计算，local plan代表只需要CN或DN计算。

• 1、2、3支持的原因是子查询可以单独在DN执行，而不需要中间和CN产生交互。

• 4 不支持的原因是子查询select t.id from t where ref.id = t.id无法直接在DN上执行，即使可以很简单的改写为select t.id from t,ref where ref.id = t.id，但Citus是直接将子查询下推到DN上，所以不支持。


4.3.2 Outer joins

t、t1：关联分片表；t2：非关联分片表；ref：参考表

表中列举了几个JOIN的例子，1为亲和表间的outer join，2为参考表和分片表间的inner join，3为非亲和表间的inner join，这些都在Citus的支持之列。4是参考表和分片表的outer join，不支持的原因是Citus对outer join不会推荐重分布，更倾向于让SQL下推到DN上。而1失败是因为这个SQL在单个DN上的结果是错误的，需要DN之间的数据全集做outer join，所以报错。

虽然不支持，但提供了改写方法：with a as (select id from t) select * from ref left join a on ref.id = a.id;

乍一看这条SQL与上面4不是一样嘛？不急，仔细看看，这条使用了with字句，先把t表的id全部拿出来放到CN上，已经拿到了DN之间的数据全集，那接下来的outer join就可以得到一个正确的结果。

4.3.3 Recursive CTEs

Recursive CTEs是PG的特色功能，简单例子1~100做累加，下一次的计算依赖上一次的计算结果。

t、t1：关联分片表；t2：非关联分片表；ref：参考表

1 和 2 的唯一区别就是 1 指定了sharding column，而2没有。

2 不支持的理由：Citus对recursive CTE限制比较苛刻，只允许在单个分片，避免CN参与大量的计算。

4.3.4 Grouping sets

Grouping sets是PG的特色功能，指聚合时对每个grouing sets中的列单独聚合。

t、t1：关联分片表；t2：非关联分片表；ref：参考表

1和2都是group by，2比1多了grouping sets，grouping sets的语义是对sets中的每一列做一次聚合。2不支持的理由：grouping sets n列，要将DN返回的结果，在CN上重新聚合n次。按照我们上面对Citus的理解，涉及到多次在CN上计算的SQL，都是不支持的。

改写方法：group by多列、或者grouping sets里只有一列。

4.4 Citus 分布式 SQL 总结

1. 通过PG内核的hook实现，0代码侵入，复用PG能力。

2. 以PG优化器为基础，推荐将分布式SQL转换到单机上运行，避免在CN上计算，倾向于做计算下推。

3. 对比业界其他方案（TiDB、CockroachDB等），支持全部优化器算子，成熟度高。


5. Citus 分布式事务

对于分布式数据库，绕不开的话题就是分布式事务。Citus对于分布式事务的实现，也是业界标配 —— 2PC。需要注意的是，Citus的分布式事务没有全局一致性读。Citus为什么要这样设计？具体实现又是怎样？且听我娓娓道来。

5.1 分布式事务的开始

对于分布式事务的开始，要经过以下步骤：

1. 遇到第一条跨DN的SQL，标记为2PC

2. SQL commit时发起2PC


5.2 分布式事务的实现——2PC

2PC基本是分布式事务的标准做法了，基本流程包括两个阶段：prepare+commit。prepare成功，就可以认为此2PC事务成功。2PC的详细算法不在这里赘述，我们只关心Citus的实现。

5.2.1 2PC事务中的关键角色和表

介绍2PC事务前，先来介绍下决2PC事务中的关键角色和表。

前提：PG支持prepare/commit transaction，类比mysql的xa prepare/commit，此为2PC在数据库的基础支持。

2PC的重要角色：

• CN节点：记录事务元信息，prepare/commit发起者

• CN daemon进程：2PC事务的恢复和回滚


2PC的重要表：

• CN上的表 pg_dist_transaction：记录DN和2PC事务ID

• DN上的表 pg_prepared_xacts：PG自带，记录已经prepare没有commit的事务，commit/rollback后会自动删除


有了以上两个表，CN daemon就能够在发生错误时，判断2PC事务到底应该提交还是回滚。

5.2.2 正常流程

先来看下正常流程，如下图所示流程。

5.2.3 异常流程

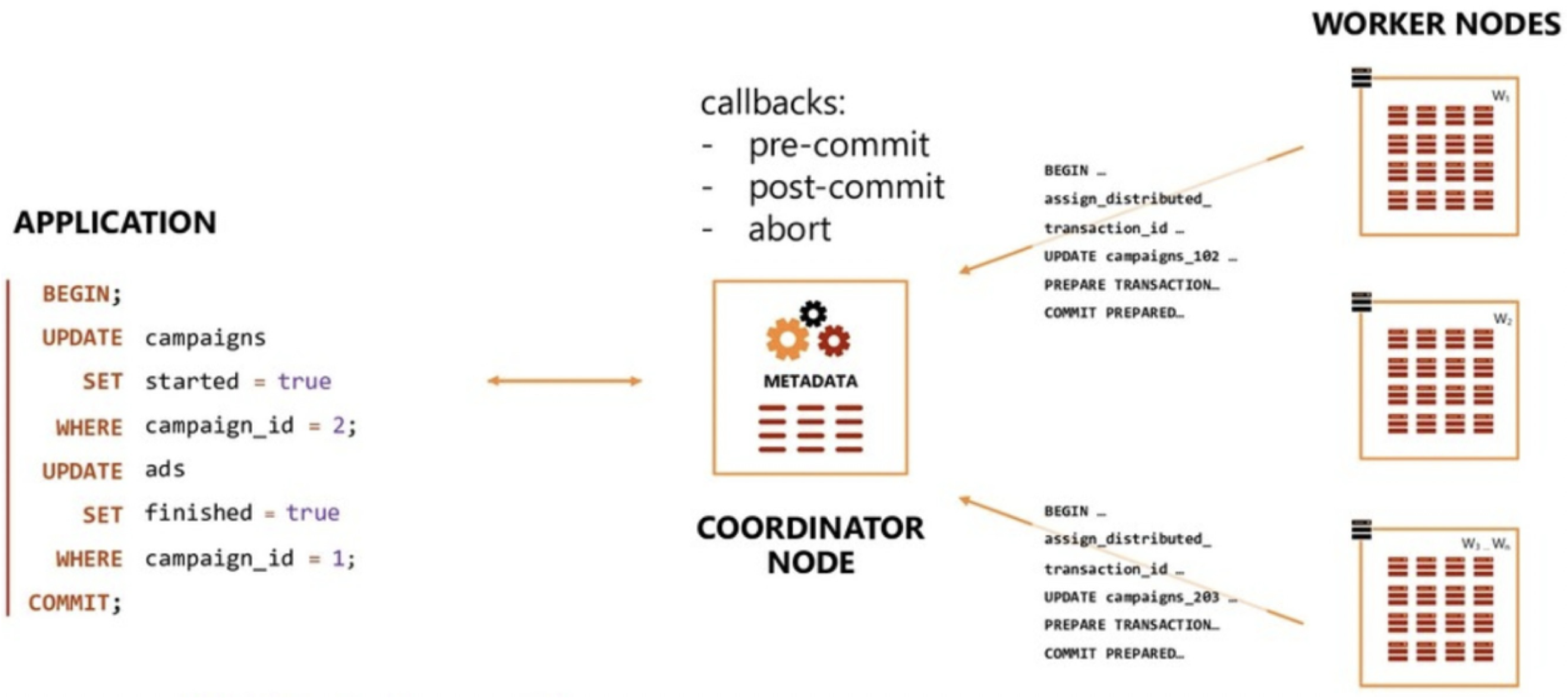

2PC事务的进行过程中，任何阶段都可能发生问题，导致2PC回滚或恢复。下图详细列举了任何阶段可能出现的问题，以及Citus是如何确保2PC事务的正确性。

在解释图中的每个阶段之前，先重申下两个表的作用：

• CN上的表 pg_dist_transaction：记录DN和2PC事务ID。2PC开始时记录，但未提交对外不可见。prepare阶段成功后提交，对外可见。

• DN上的表 pg_prepared_xacts：PG自带，记录已经prepare没有commit的事务，commit/rollback后会自动删除。


我们按照图中的顺序，分别讲述每一个流程出现问题后，Citus如何处理。

• 1和2：事务没有commit，还未到2PC阶段，系统就崩溃了。


事务处理：2PC事务还未开始，系统恢复后需要回滚事务。

具体步骤：

1. 若CN挂了，CN和DN的连接重置，CN与客户端的连接重置，未提交事务自动回滚，客户端收到connection reset。

2. 若DN挂了，CN对存活DN发送rollback，对客户端返回ERROR


• 3和4：2PC事务正式开始，记录了2PC事务的元信息，包括2PC事务ID和参与2PC事务的DN节点。但还没对DN发起prepare，或者有一部分DN prepare了，系统就崩溃了。


事务处理：2PC事务没有全部prepare成功就崩溃了，系统恢复后需要回滚事务。CN daemon对比pg_dist_transaction和pg_prepared_xacts的记录差异，可以很容易得出在DN需要回滚的prepared transaction。

具体步骤：

1. 若CN挂了，CN和DN的连接重置，CN与客户端的连接重置，未提交事务自动回滚，客户端收到connection reset。CN daemon清理DN上的prepared transaction。

2. 若DN挂了，CN对存活DN发送rollback，对客户端返回ERROR。CN daemon清理DN上的prepared transaction。


• 5和6：2PC事务的prepare成功，2PC事务元信息已经提交（pg_dist_transaction表对外可见）。


事务处理：系统恢复后提交2PC事务。

具体步骤：

1. 若CN挂了，CN与客户端连接重置，客户端收到connection reset，CN daemon提交DN上的prepared transaction。

2. 若DN挂了，CN对客户端返回WARN，CN daemon提交DN上的prepared transaction。


（在上述实现中，pg_dist_tranaction表的访问很容易成为读写热点，为了不对其上锁，采用2次检测的方法。）

5.3 全局死锁检测

• 每个事务都有CNID、TXID的标识

• CN daemon周期性轮询所有DN的事务信息，构建全局的wait-for有向图，成环即死锁


5.4 小结

Citus在分布式事务上只支持一致性写，没有一致性读，这也与第4章不鼓励分布式JOIN交相呼应。Citus的分布式实践一直在化繁为简，减少用户的学习成本，将分布式的SQL、事务都规约到同一个shard，简单且实用。

6. Citus 集群管理：高可用和容灾、数据热点/数据倾斜、分布式的线性拓展、PITR

6.1 Citus的高可用和容灾

PG原生支持多副本复制，没有自选主能力。Citus选择复用PG原生的能力，Azure商业化最佳实践为：CN和DN节点使用主备强同步复制，保证高可用，主备部署在不同的AZ。

6.2 数据热点/数据倾斜、分布式线性拓展

分布式数据库解决了单机数据库的数据量、吞吐、并发、计算效率等问题，但数据分布方式的变化不可避免会带来新的问题，包括以下问题：数据热点问题（数据的访问集中在某些分片上）、数据倾斜问题（数据分布不均匀集中在某些分片上）、分布式线性扩展能力（CN、DN的线性拓展）等等。

接下来我们看看Citus如何解决这些问题。

6.2.1 分片迁移

解决数据热点/数据倾斜、分布式线性拓展的问题，最基础、也是最重要的能力就是数据迁移的能力。有了数据迁移，分布式数据库里的上述问题才能够解决。

数据迁移的单位是一个分片组，即所有sharding方式相同的表。我们先讲下分片迁移的实现原理，然后再介绍上述这些问题该如何解决。

分片迁移的原理其实就是迁移一个分片里的所有表+修改元数据，Citus提供了两个方案：

• 方案一：COPY table + 修改集群元信息表，这种方案将源表的数据以二进制流batch写入目标表，速度很快，但是全程禁写，只适合离线使用。

• 方案二：逻辑订阅 + 修改集群元信息表，迁移时先全量再增量，割接时迁移的表只读。这种方案是online的，可以在线上使用。


（修改集群元数据涉及到数据和缓存的一致性，Citus使用trigger+signal invalidate机制，实现很优雅，这里就不展开讲了）

上述方案在执行前会记录元信息，即使在运行中集群崩溃，重启后是可以继续的。

有了分片迁移的基础，下面我们再来讨论数据热点/数据倾斜、分布式线性拓展的问题解决方案。

6.2.2 数据热点/数据倾斜的解决方案

1. 分片分裂

某个分片的数据存在热点/倾斜，最简单也最实用的办法就是把热点/倾斜的数据拆出来，然后迁移到资源相对充裕的节点上。不同的分片方式（hash和range），会有不同的方案：

• hash分片：hash分片使用一致性哈希，分片分裂需要将原有的一个分片拆成三个分片（具体做法如下图）。这种情况适用于某个sharding column的数据过多，需要单独拿出来，例如多租户数据以user_id分片，某个user的数据量特别大，需要单独分裂出来。

• range分片：range分片的区间是人工指定，分片分裂也是将原有区间一分为二。例如数据以月份归档，1月1日~1月31日的数据量太大，拆分为1月1日~1月15日、1月16日~1月31日。这个case比较简单就不画图说明了。


hash分片的分裂方式如上图所示，sharding column=135的数据量大，hash_int32(135) = -1111111111，所以要把group1分裂为group5、group6、group7。group为sharding column相同的所有亲和表构成的集合。最后使用分片迁移，将group6迁移到另一个资源充裕的节点。

2. schema change

对于一个分布式的表，sharding column的选择可谓是十分重要，直接决定了未来数据是否分布均匀。Citus也提供了修改sharding column的方式，例如用户表（user）当前以country_id（国家）分片，数据倾斜严重，改为以user_id分片。但是这种方式要阻塞在线的读写，不建议线上使用。

6.2.3 分布式线性拓展

随着业务的增长，数据量越来越大，TPS越来越高，往往需要添加更多的计算节点（CN）和存储节点（DN）。

1. CN的线性拓展

Citus提供了多CN的方式，包含一个master CN和多个普通CN节点，只有master CN才可以修改集群元信息，包括集群拓扑等。每个CN节点都可以接受客户端的DML SQL。

但Azure基于Citus的商业化实践里，只有单CN方式。一是这样管理比较简单，无论从用户使用还是后端运维。二是Azure认为CN不会成为计算瓶颈，CN节点的计算很轻量，Citus更倾向于将计算下推到DN上进行，这个从上述SQL Limitation也可以看出。

2. DN的线性拓展

新加一个DN节点，或者删除一个DN节点，都面临着数据的迁移。数据迁移的方式就是6.2.1介绍的分片迁移，强调下，数据迁移的单位是一个分片组，即所有sharding方式相同的表。

决定数据迁移的源端和目标端，是要有一定算法的。Citus提供了两种算法支持：

• by_shard_count：尽可能让每个DN上的分片数量相同。针对图中例子，会在group1/2/3/4中选择一个迁移到Datanode3，默认选择第一个也就是group 1。

• by_disk_size：尽可能让每个DN上的数据量相同。每个表的数据量直接使用了PG原生的统计信息。针对图中例子，会计算出哪些group迁移到Datanode 3后，每个datanode数据量相对平均。


总的流程如下：

1. 根据设定的算法，计算哪些分片需要迁移和迁移的目标节点，写入集群元信息表。

2. 根据步骤1的迁移元信息，进行数据迁移。迁移的单位是一个分片，多个分片任务可以并行。


6.4 Citus集群PITR

分布式数据库中的按时间点还原，需要将集群中每个节点的状态还原到同一时刻，不然容易造成状态不一致导致的失败。

Citus对此的解决方案是抢整个集群的Exclusive锁，该锁禁止了所有对集群的更改，包括集群元数据和用户数据，抢到锁后对所有节点创建restore point，此步骤与PG原生无异。创建restore point时指定超时时间，超过此时间整个过程失败，避免对在线写的阻塞。

所以我们可以看出，Citus创建还原点不能特别频繁，Azure商业化实践是每小时创建还原点。

7. 分布式产品对比

7.1 服务端

7.2 客户端和中间件

8. 总结

纵观Citus在分布式上的实现与取舍，可以看出并没有完成分布式数据库的所有功能，而是以用户场景为导向，致力于解决某些场景的问题。其在实现上有很多思路值得借鉴。总结如下：

• 插件化实现：PG能力复用和代码耦合达到了很高的平衡

• 最大程度复用PG已有能力

• 代码耦合度很低，可以快速适配新的PG大版本（对比GreenPlum）

• 以业务场景为导向，做分布式功能的取舍

• 舍弃了range的自动分裂

• 舍弃了全局一致性读

• Azure商业化舍弃了多CN，分布式SQL都倾向于做计算下推


9. Reference
