前言

在YOLOv5中网络结构采用yaml作为配置文件,之前我们也介绍过,YOLOv5配置了4种不同大小的网络模型,分别是YOLOv5s、YOLOv5m、YOLOv5l、YOLOv5x,这几个模型的结构基本一样,不同的是depth_multiple模型深度和width_multiple模型宽度这两个参数。 就和我们买衣服的尺码大小排序一样,YOLOv5s网络是YOLOv5系列中深度最小,特征图的宽度最小的网络。其他的三种都是在此基础上不断加深,不断加宽。所以,这篇文章我们就以yolov5s.yaml为例来介绍。

yaml这个文件在models文件夹下,我们了解这个文件还是很重要的,如果未来我们想改进算法的网络结构,需要通过yaml这种形式定义模型结构,也就是说需要先修改该文件中的相关参数,然后再修改common.py与yolo.py中的相关代码。(这两个文件下一篇会具体介绍噢~)

文章代码逐行手打注释,每个模块都有对应讲解,一文帮你梳理整个代码逻辑!

友情提示:可以先点再慢慢看哦~

源码下载地址:mirrors / ultralytics / yolov5 · GitCode

    🍀本人YOLOv5源码详解系列:

YOLOv5源码逐行超详细注释与解读(1)——项目目录结构解析


YOLOv5源码逐行超详细注释与解读(2)——推理部分detect.py


YOLOv5源码逐行超详细注释与解读(3)——训练部分train.py

YOLOv5源码逐行超详细注释与解读(4)——验证部分val(test).py

YOLOv5源码逐行超详细注释与解读(6)——网络结构(1)yolo.py

YOLOv5源码逐行超详细注释与解读(7)——网络结构(2)common.py




🚀一、什么是YAML

YAML,即“ YAML Ain’t a Markup Language(YAML 不是一种标记语言)”的递归缩写。YAML真实意思是 “Yet Another Markup Language(仍是一种标记语言)”。是专门用来写配置文件的语言,能很好的与当下的编程语言的一些任务相互协作,非常简洁和强大。

官网上的解释是:

“YAML is a human-friendly data serialization language for all programming languages.”

翻译:YAML 是一种适用于所有编程语言的人性化数据序列化语言。

提到数据序列化语言,我们之前可能比较熟悉的是JSON 和 XML ,YAML与它们类似,但它主要强调这种语言是以数据为中心,而不是以标记为中心,像 XML 语言就使用了大量的标记。并且远比这俩方便和更具可读性。

YAML的使用:

YAML的使用包括了两部分:一个是YAML数据的定义,一个是它在其他程序里如何被使用。

YAML 的基础语法:

  • 大小写敏感
  • 使用缩进表示层级关系
  • 不允许使用tab,只允许空格
  • 缩进的空格数量不重要,只要层级相同的元素左对齐即可
  • ‘#’ 表示注释

🚀二、参数配置

1. # 1、参数配置
2. # Parameters
3. nc: 80  # 所判断目标类别的种类,此处80类
4. depth_multiple: 0.33  # 模型层数因子 控制模型的深度(BottleneckCSP个数)
5. width_multiple: 0.50  # 模型通道数因子 控制Conv通道channel个数(卷积核数量)

这段代码有三个参数:

  • nc:  数据集类别个数
  • depth_multiple:  用于控制层的重复的次数(深度)。通过深度参数 depth gain 在搭建每一层的时候,子模块数量=int(number*depth),这样就可以起到一个动态调整模型深度的作用。
  • width_multiple:  用于控制输出特征图的通道数(宽度)。在模型中间层的每一层的卷积核的数量=int(number*width),这样也可以起到一个动态调整模型宽度的作用。

这三个参数,我们会在下一篇模型搭建 yolo.py 文件介绍中见到,先混个眼熟吧:


🚀三、先验框配置

# 2、先验框配置
# anchors
anchors: # 9个anchor,其中P表示特征图的层级,P3/8该层特征图缩放为1/8,是第3层特征
  - [10,13, 16,30, 33,23]  # P3/8 FPN接主干网络下采样8倍后的anchor大小,检测小目标,10,13是一组尺寸,总共三组检测小目标
  - [30,61, 62,45, 59,119]  # P4/16 FPN接主干网络下采样4倍后的anchor大小,检测中目标,共三组
  - [116,90, 156,198, 373,326]  # P5/32 FPN接主干网络下采样2倍后的anchor大小,检测大目标,共三组

YOLOv5使用k-means聚类法来初始化了9个anchors,任意地选择了9个聚类和3个尺度,然后在各个尺度上均匀地划分聚类。在COCO数据集上,这9个聚类是(10 × 13),(16 × 30),(33 × 23),(30 × 61),(62 × 45),(59 × 119),(116 × 90),(156 × 198),(373 × 326)

这9个anchor分别在三个Detect层的feature map中使用,每个feature map的每个grid_cell 都有三个anchor进行预测。

  • 尺度越大的freature map分辨率越大,相对于原图的下采样越小,其感受野也就越小,那么设置的anchors自然越小,如[10,13, 16,30, 33,23],因此对原始图像中的小物体预测较好;
  • 尺度越小的freature map分辨率越小,相对于原图的下采样越大,其感受野越大,设置的anchors自然也就越大,如[116, 90, 156,198, 373,326],因此对原始图像中的大物体预测较好。

如下图所示:


🚀四、backbone部分

# 3、backbone部分
# YOLOv5 v6.0 backbone
backbone:
  # [from, number, module, args]
  [[-1, 1, Conv, [64, 6, 2, 2]],  # 0-P1/2   [3, 32, 6, 2, 2]
   [-1, 1, Conv, [128, 3, 2]],    # 1-P2/4   [32, 64, 3, 2]
   [-1, 3, C3, [128]],            # 2        [64, 64, 1]
   [-1, 1, Conv, [256, 3, 2]],    # 3-P3/8   [64, 128, 3, 2]
   [-1, 6, C3, [256]],            # 4        [128, 128, 2]
   [-1, 1, Conv, [512, 3, 2]],    # 5-P4/16  [128, 256, 3, 2]
   [-1, 9, C3, [512]],            # 6        [256, 256, 3]
   [-1, 1, Conv, [1024, 3, 2]],   # 7-P5/32  [256, 512, 3, 2]
   [-1, 3, C3, [1024]],           # 8        [512, 512, 1]
   [-1, 1, SPPF, [1024, 5]],      # 9        [512, 512, 5]
  ]

这段代码是YOLOv5s的backbone部分, 首先介绍四个参数:

[from, number, module, args]

  • from :   表示当前模块的输入来自那一层的输出,-1表示将上一层的输出当做自己的输入(第0层的-1表示输入的图像)。
  • number:  表示当前模块的重复次数,实际的重复次数还要由上面的参数depth_multiple共同决定,决定网络模型的深度。
  • module:  表示该层模块的名称,这些模块写在common.py中,进行模块化的搭建网络。
  • args:  表示类的初始化参数,用于解析作为 moudle 的传入参数,会在网络搭建过程中根据不同层进行改变,我们后面具体分析。

另外,注释中的#0-P1/2表示该层为第0层,输出后会变成原图的1/2


我们来解释一下每个层参数含义以及图片变化:

原始输入图片: 640*640*3

第0层:Conv层  [-1, 1, Conv, [64, 6, 2, 2]]

  • -1:  输入是图片
  • 1:网络模块数量为1
  • Conv: 该层的网络层名字是Conv
  • [64, 6, 2, 2]:Conv层的四个参数
  • 64:channel=64
  • 6:kernel_size=6
  • 2:padding=2
  • 2:stride=2
  • 输出图片:320*320*64

第1层:Conv层  [-1, 1, Conv, [128, 3, 2]]

  • -1:  输入是上一层的输出
  • 1:网络模块数量为1
  • Conv: 该层的网络层名字是Conv
  • [128, 3, 2]:Conv层的三个参数
  • 128:channel=128
  • 3:kernel_size=3
  • 2:stride=2
  • 输出图片:160*160*128

第2层:C3层  [-1, 3, C3, [128]]

  • -1:  输入是上一层的输出
  • 3:网络模块数量为3
  • C3: 该层的网络层名字是C3
  • [128]:C3层的参数
  • 128:channel=128
  • 输出图片:160*160*128

第3层:Conv层  [-1, 1, Conv,  [256, 3, 2]]

  • -1:  输入是上一层的输出
  • 1:网络模块数量为1
  • Conv: 该层的网络层名字是Conv
  • [256, 3, 2]:Conv层的三个参数
  • 256:channel=256
  • 3:kernel_size=3
  • 2:stride=2
  • 图片变化:80*80*256

第4层:C3层  [-1, 6, C3,  [256]]

  • -1:  输入是上一层的输出
  • 6:网络模块数量为6
  • C3: 该层的网络层名字是C3
  • [256]:C3层的参数
  • 256:channel=256
  • 图片变化:80*80*256

第5层:Conv层  [-1, 1, Conv, [512, 3, 2]]

  • -1:  输入是上一层的输出
  • 1:网络模块数量为1
  • Conv: 该层的网络层名字是Conv
  • [512, 3, 2]:Conv层的三个参数
  • 512:channel=512
  • 3:kernel_size=3
  • 2:stride=2
  • 输出图片:40*40*512

第6层:C3层  [-1, 9, C3,  [512]]

  • -1:  输入是上一层的输出
  • 9:网络模块数量为9
  • C3: 该层的网络层名字是C3
  • [512]:C3层的参数
  • 512:channel=512
  • 输出图片:40*40*512

第7层:Conv层  [-1, 1, Conv, [1024, 3, 2]]

  • -1:  输入是上一层的输出
  • 1:网络模块数量为1
  • Conv: 该层的网络层名字是Conv
  • [1024, 3, 2]:Conv层的三个参数
  • 1024:channel=1024
  • 3:kernel_size=3
  • 2:stride=2
  • 输出图片:20*20*1024

第8层:C3层  [-1, 3, C3, [1024]]

  • -1:  输入是上一层的输出
  • 3:网络模块数量为3
  • C3: 该层的网络层名字是C3
  • [1024]:C3层的参数
  • 1024:channel=1024
  • 输出图片:20*20*1024

第9层:SPPF层  [-1, 1, SPPF, [1024, 5]]

  • 主要是对不同尺度特征图的融合
  • -1:  输入是上一层的输出
  • 1:网络模块数量为1
  • SPPF: 该层的网络层名字是SPPF
  • [1024, 5]:SPPF层的两个参数
  • 1024:channel=1024
  • 5:kernel_size=5
  • 输出图片:20*20*1024

到第9层为止,backbone部分就结束了这个部分会形成三个接口:

  • 第4层的输出:80*80*256
  • 第6层的输出:40*40*512
  • 第9层的输出:20*20*1024

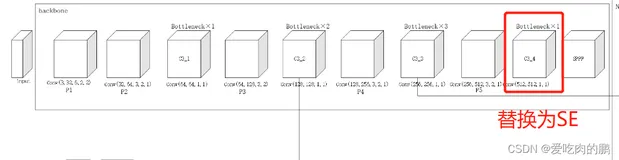

结构示意图如下:


🚀五、Head部分

# 4、head部分
# YOLOv5 v6.0 head
head:
  # 前两个阶段是向上concat
  [[-1, 1, Conv, [512, 1, 1]],    # 10                 [512, 256, 1, 1]
   # nn.upsample不改变channel但是会把图片宽和高都变为2倍
   [-1, 1, nn.Upsample, [None, 2, 'nearest']], # 11    [None, 2, 'nearest']
   # 与上面backbone中的 P4阶段的最后一个输出做一个concat
   # 进行concat的两层必须大小相同、通道数相同 concat之后通道翻倍
   [[-1, 6], 1, Concat, [1]],  # 12 cat backbone P4    [1]
   [-1, 3, C3, [512, False]],  # 13                    [512, 256, 1, False]
   [-1, 1, Conv, [256, 1, 1]], # 14                    [256, 128, 1, 1]
   [-1, 1, nn.Upsample, [None, 2, 'nearest']],   #15   [None, 2, 'nearest']
   [[-1, 4], 1, Concat, [1]],  # 16 cat backbone P3    [1]
   [-1, 3, C3, [256, False]],  # 17 (P3/8-small)       [256, 128, 1, False]
   # 后两个阶段是向下concat
   [-1, 1, Conv, [256, 3, 2]],  # 18                   [128, 128, 3, 2]
   [[-1, 14], 1, Concat, [1]],  # 19 cat head P4       [1]
   [-1, 3, C3, [512, False]],   # 20 (P4/16-medium)    [256, 256, 1, False]
   [-1, 1, Conv, [512, 3, 2]],  # 21                   [256, 256, 3, 2]
   [[-1, 10], 1, Concat, [1]],  # 22 cat head P5       [1]
   [-1, 3, C3, [1024, False]],  # 23 (P5/32-large)     [512, 512, 1, False]
   # 有三个检测层,分别是在17层下面、20层下面、23层下面
   [[17, 20, 23], 1, Detect, [nc, anchors]],  # 24     [80,[[10,13,16,30,33,23],[30,61.[128.256.512]1
  ]

YOLOv5中的Head包括NeckDetect两部分。

Neck采用了FPN+PAN结构,Detect结构和YOLOv3中的Head一样。其中BottleNeckCSP带有False,说明没有使用残差结构,而是采用的backbone中的Conv。


四个参数和上面backbone一样就不再解释了,我们来继续解释一下每个层参数含义以及图片变化:

上一个阶段输出大小:20*20*1024

首先前两个阶段是向上concat

第10层:Conv层  [-1, 1, Conv, [512, 1, 1]]

  • -1:  输入是上一层的输出
  • 1:网络模块数量为1
  • Conv: 该层的网络层名字是Conv
  • [512, 1, 1]:Conv层的三个参数
  • 512:channel=512
  • 1:kernel_size=1
  • 1:stride=1
  • 输出图片:20*20*512

第11层:Upsample层  [-1, 1, nn.Upsample, [None, 2, 'nearest']]

  • -1:  输入是上一层的输出
  • 1:网络模块数量为1
  • nn.Upsample: 该层的网络层名字是Upsample
  • [None, 2, 'nearest']Upsample层的三个参数
  • Nonesize=None(指定输出的尺寸大小)
  • 2scale_factor=2(指定输出的尺寸是输入尺寸的倍数)
  • 'nearest'mode='nearest'(默认: ‘nearest’
  • 输出图片:通过该层之后特征图不改变通道数特征图的长和宽会增加一倍——40*40*512

第12层:Concat层  [[-1, 6], 1, Concat, [1]]

  • [-1, 6]:  输入是上一层和第6层的输出
  • 1:网络模块数量为1
  • Concat: 该层的网络层名字是Concat
  • [1]: Concat层的参数
  • [1]:拼接的维度=1
  • 输出图片:通过该层之后特征图与第6层(p4阶段)的输出进行特征图的融合——40*40*1024(即输出40×40×512contact40×40×512=40×40×1024)

第13层:C3层  [-1, 3, C3, [512, False]]

  • -1:  输入是上一层的输出
  • 3:网络模块数量为3
  • C3: 该层的网络层名字是C3
  • [512, False]C3层的两个参数
  • 512:channel=512
  • False没有残差模块
  • 输出图片:40*40*512

第14层:Conv层  [-1, 1, Conv, [256, 1, 1]]

  • -1:  输入是上一层的输出
  • 1:网络模块数量为1
  • Conv: 该层的网络层名字是Conv
  • [256, 1, 1]:Conv层的三个参数
  • 256:channel=256
  • 1:kernel_size=1
  • 1:stride=1
  • 输出图片:40*40*256

第15层:Upsample层  [-1, 1, nn.Upsample, [None, 2, 'nearest']]

  • -1:  输入是上一层的输出
  • 1:网络模块数量为1
  • nn.Upsample: 该层的网络层名字是Upsample
  • [None, 2, 'nearest']Upsample层的三个参数
  • Nonesize=None(指定输出的尺寸大小)
  • 2scale_factor=2(指定输出的尺寸是输入尺寸的倍数)
  • 'nearest'mode='nearest'(默认: ‘nearest’
  • 输出图片:通过该层之后特征图不改变通道数特征图的长和宽会增加一倍——80*80*256

第16层:Concat层  [[-1, 4], 1, Concat, [1]]

  • [-1, 4]:  输入是上一层和第4层的输出
  • 1:网络模块数量为1
  • Concat: 该层的网络层名字是Concat
  • [1]: Concat层的参数
  • [1]:拼接的维度=1
  • 输出图片:通过该层之后特征图与第4层(p3阶段)的输出进行特征图的融合——80*80*512(即输出80×80×256contact80×80×256=80×80×512)

第17层:C3层  [-1, 3, C3, [256, False]]

  • -1:  输入是上一层的输出
  • 3:网络模块数量为1
  • C3: 该层的网络层名字是Conv
  • [256, False]C3层的两个参数
  • 256:channel=256
  • False没有残差模块
  • 输出图片:80*80*256

后两个阶段是向下concat

第18层:Conv层  [-1, 1, Conv, [256, 3, 2]]

  • -1:  输入是上一层的输出
  • 1:网络模块数量为1
  • Conv: 该层的网络层名字是Conv
  • [256, 1, 1]:Conv层的三个参数
  • 256:channel=256
  • 3:kernel_size=3
  • 2:stride=2
  • 输出图片:40*40*256

第19层:Concat层  [[-1, 14], 1, Concat, [1]]

  • [-1, 14]:  输入是上一层和第14层的输出
  • 1:网络模块数量为1
  • Concat: 该层的网络层名字是Concat
  • [1]: Concat层的参数
  • [1]:拼接的维度=1
  • 输出图片:通过该层之后特征图与第14层的输出进行特征图的融合——40*40*512(即输出40×40×256contact40×40×256=40×40×512)

第20层:C3层  [-1, 3, C3, [512, False]]

  • -1:  输入是上一层的输出
  • 3:网络模块数量为3
  • C3: 该层的网络层名字是C3
  • [512, False]C3层的两个参数
  • 512:channel=512
  • False没有残差模块
  • 输出图片:40*40*512

第21层:Conv层  [-1, 1, Conv, [512, 3, 2]]

  • -1:  输入是图片
  • 1:网络模块数量为1
  • Conv: 该层的网络层名字是Conv
  • [512, 3, 2]:Conv层的三个参数
  • 512:channel=512
  • 3:kernel_size=3
  • 2:stride=2
  • 输出图片:20*20*512

第22层:Concat层  [[-1, 10], 1, Concat, [1]]

  • [-1, 10]:  输入是上一层和第10层的输出
  • 1:网络模块数量为1
  • Concat: 该层的网络层名字是Concat
  • [1]: Concat层的参数
  • [1]:拼接的维度=1
  • 输出图片:通过该层之后特征图与第10层的输出进行特征图的融合——20*20*1024(即输出20×20×512contact20×20×512=20×20×1024)

第23层:C3层  [-1, 3, C3, [1024, False]]

  • -1:  输入是上一层的输出
  • 3:网络模块数量为3
  • C3: 该层的网络层名字是C3
  • [1024, False]C3层的两个参数
  • 1024:channel=1024
  • False没有残差模块
  • 输出图片:20*20*1024

第24层:Detect层  [[17, 20, 23], 1, Detect, [nc, anchors]]

  • [17, 20, 23]:  表示把第17、20和23三层作为Detect模块的输入
  • 1:网络模块数量为1
  • Detect: 该层的网络层名字是Detect
  • [nc, anchors]:初始化Detect模块的参数
  • nc:类别个数
  • anchors超参数 anchors的值
  • 输出图片:20*20*1024

结构示意图如下:


🚀六、整体模型


🚀七、YOLOv5s、YOLOv5m、YOLOv5l、YOLOv5x对比

精确度对比

配置对比



YOLOv5s YOLOv5m YOLOv5l YOLOv5x
depth_multiple  0.33          0.67  1.0  1.33
width_multiple         0.50      0.75   1.0 1.25

BottleneckCSP数

BCSPn(True)

1,3,3 2,6,6  3,9,9  4,12,12
BottleneckCSP数BCSPn(False) 1 2 3 4
Conv卷积核数量

32,64,128,

256,512

48,96,192,

384,768

64,128,256,

512,1024

80,160,320,

640,1280

深度对比

宽度对比


本文到这里就结束了,有很多参数具体如何使用可以参见下一篇yolo.py的介绍(点这里直达!

另外,想更加深入学习yaml文件的话,推荐看这篇→CSDN独家首发!万字长文,YOLOv5/v7/v8算法模型yaml文件史上最详细解析与教程!小白也能看懂!掌握了这个就掌握了魔改YOLO的核心!_迪菲赫尔曼的博客-CSDN博客

相关文章
|
1月前
|
机器学习/深度学习 数据可视化 计算机视觉
YOLOv5改进 | 2023Neck篇 | 轻量级跨尺度特征融合模块CCFM(附yaml文件+添加教程)
YOLOv5改进 | 2023Neck篇 | 轻量级跨尺度特征融合模块CCFM(附yaml文件+添加教程)
422 1
|
1月前
|
机器学习/深度学习 算法 计算机视觉
[YOLOv8/YOLOv7/YOLOv5系列算法改进NO.5]改进特征融合网络PANET为BIFPN(更新添加小目标检测层yaml)
本文介绍了改进YOLOv5以解决处理复杂背景时可能出现的错漏检问题。
145 5
|
1月前
|
编解码 文件存储 计算机视觉
YOLOv5改进 | 2023Neck篇 | BiFPN双向特征金字塔网络(附yaml文件+代码)
YOLOv5改进 | 2023Neck篇 | BiFPN双向特征金字塔网络(附yaml文件+代码)
416 0
|
10月前
|
安全 Python
YAML+PyYAML笔记 8 | PyYAML源码之full_load(),full_load_all(),safe_load(),unsafe_load(),unsafe_load_all()
YAML+PyYAML笔记 8 | PyYAML源码之full_load(),full_load_all(),safe_load(),unsafe_load(),unsafe_load_all()
69 1
|
10月前
|
Python
YAML+PyYAML笔记 7 | PyYAML源码之yaml.compose_all(),yaml.load(),yaml.load_all()
YAML+PyYAML笔记 7 | PyYAML源码之yaml.compose_all(),yaml.load(),yaml.load_all()
52 2
|
10月前
|
测试技术 Python
老板叫我写个APP自动化--Yaml文件读取--内附整个框架源码
老板叫我写个APP自动化--Yaml文件读取--内附整个框架源码
100 0
|
10月前
|
Python
YAML+PyYAML笔记 9 | PyYAML源码之dump(),dump_all(),safe_dump(),yaml.YAMLObject
YAML+PyYAML笔记 9 | PyYAML源码之dump(),dump_all(),safe_dump(),yaml.YAMLObject
85 0
|
SQL JSON 机器人
pytest+yaml设计接口自动化框架过程记录(一步一步记录如何设计,完结撒花),源码提供,视频教程
pytest+yaml设计接口自动化框架过程记录(一步一步记录如何设计,完结撒花),源码提供,视频教程
|
1月前
|
存储 IDE 测试技术
玩转数据处理利器:学会使用 YAML 文件轻松处理数据
玩转数据处理利器:学会使用 YAML 文件轻松处理数据
154 0
