这篇教程将展示如何基于 Flink CDC YAML 快速构建 MySQL 到 Kafka 的 Streaming ELT 作业，包含整库同步、表结构变更同步演示和关键参数介绍。
准备阶段
准备 Flink Standalone 集群
1.下载 Flink 1.19.2[1]压缩包，解压后并跳转至 Flink 目录下，设置 FLINK_HOME 为 flink-1.19.2 所在目录。
tar -zxvf flink-1.19.2-bin-scala_2.12.tgz export FLINK_HOME=$(pwd)/flink-1.19.2
2. 在 conf/config.yaml 文件追加下列参数开启 checkpoint，每隔 3 秒做一次 checkpoint。
execution: checkpointing: interval: 3000
3. 使用下面的命令启动 Flink 集群。
./bin/start-cluster.sh

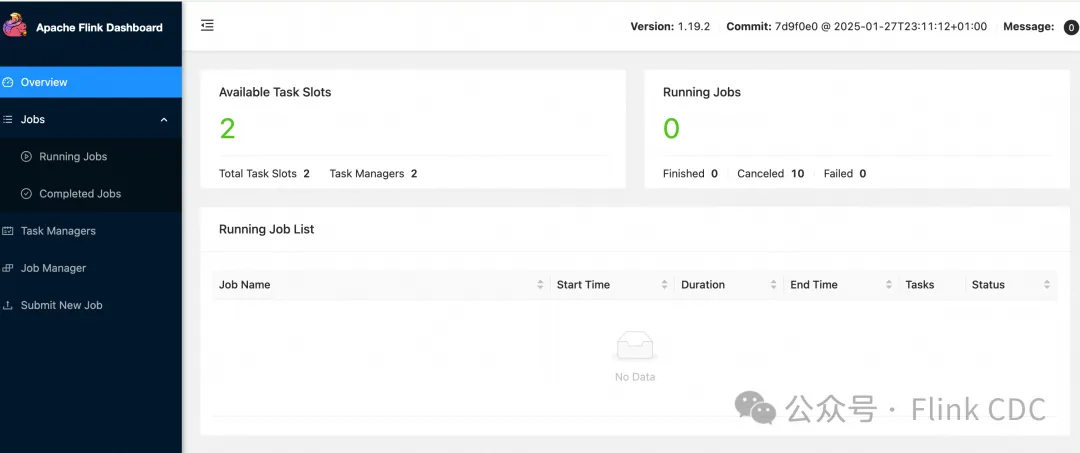

启动成功后可以在 http://localhost:8081/访问到 Flink Web UI，如下图所示：
重复执行 start-cluster.sh 可以拉起多个 TaskManager。
注意：如果是在云服务器上运行，需要将 conf/config.yaml 里面 rest.bind-address 和 rest.address 的 localhost 改成0.0.0.0，然后使用 公网IP:8081 即可访问。
准备 Docker 环境
使用下面的内容新建一个 docker-compose.yml 文件：
services: Zookeeper: image: zookeeper:3.7.1 ports: - "2181:2181" environment: - ALLOW_ANONYMOUS_LOGIN=yes Kafka: image: bitnami/kafka:2.8.1 ports: - "9092:9092" - "9093:9093" environment: - ALLOW_PLAINTEXT_LISTENER=yes - KAFKA_LISTENERS=PLAINTEXT://:9092 - KAFKA_ADVERTISED_LISTENERS=PLAINTEXT://192.168.67.2:9092 - KAFKA_ZOOKEEPER_CONNECT=192.168.67.2:2181 MySQL: image: debezium/example-mysql:1.1 ports: - "3306:3306" environment: - MYSQL_ROOT_PASSWORD=123456 - MYSQL_USER=mysqluser - MYSQL_PASSWORD=mysqlpw
注意：文件里面的 192.168.67.2 为内网 IP，可通过 ifconfig 查找。
该 Docker Compose 中包含的组件有：
● MySQL: 包含商品信息的数据库app_db
● Kafka: 存储从 MySQL 中根据规则映射过来的结果表
● Zookeeper：主要用于进行Kafka集群管理和协调
在 docker-compose.yml 所在目录下执行下面的命令来启动上述组件：
docker-compose up -d
该命令以 detached 模式启动 Docker Compose 配置中定义的所有组件。可以通过 docker ps 来观察上述的组件是否正常启动。
在 MySQL 数据库中准备数据
通过执行如下命令可以进入 MySQL 容器：
docker-compose exec MySQL mysql -uroot -p123456
创建数据库 app_db和表 orders,products,shipments 并插入数据：
-- 创建数据库 CREATE DATABASE app_db; USE app_db; -- 创建 orders 表 CREATE TABLE `orders` ( `id` INT NOT NULL, `price` DECIMAL(10,2) NOT NULL, PRIMARY KEY (`id`) ); -- 插入数据 INSERT INTO `orders` (`id`, `price`) VALUES (1, 4.00); INSERT INTO `orders` (`id`, `price`) VALUES (2, 100.00); -- 创建 shipments 表 CREATE TABLE `shipments` ( `id` INT NOT NULL, `city` VARCHAR(255) NOT NULL, PRIMARY KEY (`id`) ); -- 插入数据 INSERT INTO `shipments` (`id`, `city`) VALUES (1, 'beijing'); INSERT INTO `shipments` (`id`, `city`) VALUES (2, 'xian'); -- 创建 products 表 CREATE TABLE `products` ( `id` INT NOT NULL, `product` VARCHAR(255) NOT NULL, PRIMARY KEY (`id`) ); -- 插入数据 INSERT INTO `products` (`id`, `product`) VALUES (1, 'Beer'); INSERT INTO `products` (`id`, `product`) VALUES (2, 'Cap'); INSERT INTO `products` (`id`, `product`) VALUES (3, 'Peanut');
通过 Flink CDC CLI 提交任务
1. 下载压缩包并解压得到目录 flink-cdc-3.3.0；
flink-cdc-3.3.0-bin.tar.gz[2]中包含 bin、lib、log、conf 四个目录。
2. 下载下面列出的 connector 包，并且移动到 lib 目录下:
■ MySQL pipeline connector 3.3.0[3]
■ Kafka pipeline connector 3.3.0[4]
您还需要将下面的 Driver 包放在 Flink lib 目录下，或通过 --jar 参数将其传入 Flink CDC CLI，因为 CDC Connectors 不再打包这个依赖：
■ MySQL Connector Java[5]
3. 编写任务配置 yaml 文件
下面给出了一个整库同步的示例文件 mysql-to-kafka.yaml：
################################################################################ # Description: Sync MySQL all tables to Kafka ################################################################################ source: type: mysql hostname: 0.0.0.0 port: 3306 username: root password: 123456 tables: app_db.\.* server-id: 5400-5404 server-time-zone: UTC sink: type: kafka name: Kafka Sink properties.bootstrap.servers: 0.0.0.0:9092 topic: yaml-mysql-kafka pipeline: name: MySQL to Kafka Pipeline parallelism: 1
其中 source 中的 tables: app_db..* 通过正则匹配同步 app_db 下的所有表。
4. 最后，通过命令行提交任务到 Flink Standalone cluster
bash bin/flink-cdc.sh mysql-to-kafka.yaml # 参考，一些自定义路径的示例 主要用于多版本flink，mysql驱动不一致等情况 如， # bash /root/flink-cdc-3.3.0/bin/flink-cdc.sh /root/flink-cdc-3.3.0/bin/mysql-to-kafka.yaml --flink-home /root/flink-1.19. --jar /root/flink-cdc-3.3.0/lib/mysql-connector-java-8.0.27.jar
提交成功后，返回信息如：
Pipeline has been submitted to cluster. Job ID: ba2afd0697524bd4857183936507b0bf Job Description: MySQL to Kafka Pipeline
在 Flink Web UI，可以看到名为 MySQL to Kafka Pipeline 的任务正在运行。
通过 Kafka 客户端查看 Topic 数据，可得到debezium-json格式的内容：
docker-compose exec Kafka kafka-console-consumer.sh --bootstrap-server 192.168.31.229:9092 --topic yaml-mysql-kafka --from-beginning
debezium-json 格式包含了 before/after/op/source 几个元素，示例如下：
{ "before": null, "after": { "id": 1, "price": 4 }, "op": "c", "source": { "db": "app_db", "table": "orders" } } ... { "before": null, "after": { "id": 1, "product": "Beer" }, "op": "c", "source": { "db": "app_db", "table": "products" } } ... { "before": null, "after": { "id": 2, "city": "xian" }, "op": "c", "source": { "db": "app_db", "table": "shipments" } }
同步变更
进入 MySQL 容器:
docker-compose exec MySQL mysql -uroot -p123456
接下来，修改 MySQL 数据库中表的数据，StarRocks 中显示的订单数据也将实时更新：
- 1. 在 MySQL 的 orders 表中插入一条数据
INSERT INTO app_db.orders (id, price) VALUES (3, 100.00);
- 2. 在 MySQL 的 orders 表中增加一个字段
ALTER TABLE app_db.orders ADD amount varchar(100) NULL;
- 3. 在 MySQL 的 orders 表中更新一条数据
UPDATE app_db.orders SET price=100.00, amount=100.00 WHERE id=1;
- 4. 在 MySQL 的 orders 表中删除一条数据
DELETE FROM app_db.orders WHERE id=2;
通过 Kafka 消费者监控 Topic，可以看到 Kafka 上也在实时接收到这些变更：
{ "before": { "id": 1, "price": 4, "amount": null }, "after": { "id": 1, "price": 100, "amount": "100.00" }, "op": "u", "source": { "db": "app_db", "table": "orders" } }
同样地，去修改 shipments, products 表，也能在 Kafka对应的 Topic 中实时看到同步变更的结果。
特色功能
路由变更
Flink CDC 提供了将源表的表结构/数据路由到其他表名的配置，借助这种能力，我们能够实现表名库名替换，整库同步等功能。下面提供一个配置文件说明：
################################################################################ # Description: Sync MySQL all tables to Kafka ################################################################################ source: type: mysql hostname: 0.0.0.0 port: 3306 username: root password: 123456 tables: app_db.\.* server-id: 5400-5404 server-time-zone: UTC sink: type: kafka name: Kafka Sink properties.bootstrap.servers: 0.0.0.0:9092 pipeline: name: MySQL to Kafka Pipeline parallelism: 1 route: - source-table: app_db.orders sink-table: kafka_ods_orders - source-table: app_db.shipments sink-table: kafka_ods_shipments - source-table: app_db.products sink-table: kafka_ods_products
通过上面的 route 配置，会将 app_db.orders 表的结构和数据同步到 kafka_ods_orders 中。从而实现数据库迁移的功能。特别地，source-table 支持正则表达式匹配多表，从而实现分库分表同步的功能，例如下面的配置：
route: - source-table: app_db.order\.* sink-table: kafka_ods_orders
这样，就可以将诸如 app_db.order01、app_db.order02、app_db.order03 的表汇总到 kafka_ods_orders 中。利用 Kafka 自带的工具，可查看对应 Topic 的建立，详情可使用 kafka-console-consumer.sh 进行查询。
docker-compose exec Kafka kafka-topics.sh --bootstrap-server 192.168.67.2:9092 --list
Kafka 中新建的 Topic 信息如下：
__consumer_offsets kafka_ods_orders kafka_ods_products kafka_ods_shipments yaml-mysql-kafka
选取 kafka_ods_orders 这个 Topic 进行查询，返回数据示例如下：
{ "before": null, "after": { "id": 1, "price": 100, "amount": "100.00" }, "op": "c", "source": { "db": null, "table": "kafka_ods_orders" } }
写入多个分区
使用 partition.strategy 参数可以定义发送数据到 Kafka 分区的策略， 可以设置的选项有：
● all-to-zero（将所有数据发送到 0 号分区），默认值
● hash-by-key（所有数据根据主键的哈希值分发）
我们基于 mysql-to-kafka.yaml 在sink下增加一行配置： partition.strategy: hash-by-key
source: ... sink: ... topic: yaml-mysql-kafka-hash-by-key partition.strategy: hash-by-key pipeline: ...
同时我们利用 Kafka 的脚本新建一个 12 分区的 Kafka Topic:
docker-compose exec Kafka kafka-topics.sh --create --topic yaml-mysql-kafka-hash-by-key --bootstrap-server 192.168.67.2:9092 --partitions 12
提交 YAML 作业后，查看一下各个分区里面所存储的数据。
docker-compose exec Kafka kafka-console-consumer.sh --bootstrap-server=192.168.67.2:9092 --topic yaml-mysql-kafka-hash-by-key --partition 0 --from-beginning
部分分区数据详情如下：
- • 分区0
{ "before": null, "after": { "id": 1, "price": 100, "amount": "100.00" }, "op": "c", "source": { "db": "app_db", "table": "orders" } }
- • 分区4
{ "before": null, "after": { "id": 2, "product": "Cap" }, "op": "c", "source": { "db": "app_db", "table": "products" } } { "before": null, "after": { "id": 1, "city": "beijing" }, "op": "c", "source": { "db": "app_db", "table": "shipments" } }
输出格式
value.format 参数用于序列化 Kafka 消息的值部分数据的格式。可选的填写值包括 debezium-json和 canal-json,默认值为 debezium-json，目前还不支持用户自定义输出格式。debezium-json [6]格式会包含 before(变更前的数据)/after(变更后的数据)/op(变更类型)/source(元数据) 几个元素，ts_ms 字段并不会默认包含在输出结构中（需要在 Source 中指定 metadata.list 配合）。canal-json [7]格式会包含 old/data/type/database/table/pkNames 几个元素，但是 ts 并不会默认包含在其中（原因同上）。
可以在 YAML 文件的 sink 中定义 value.format: canal-json 来指定输出格式为 canal-json 类型：
source: ... sink: ... topic: yaml-mysql-kafka-canal value.format: canal-json pipeline: ... 查询对应 topic 的数据，返回示例如下： { "old": null, "data": [ { "id": 1, "price": 100, "amount": "100.00" } ], "type": "INSERT", "database": "app_db", "table": "orders", "pkNames": [ "id" ] }
自定义上下游映射关系
使用 sink.tableId-to-topic.mapping 参数可以指定上游表名到下游 Kafka Topic 名的映射关系。无需使用 route 配置。与之前介绍的通过 route 实现的不同点在于，配置该参数可以在保留源表的表名信息的情况下设置写入的 Topic 名称。
在前面的 YAML 文件中增加 sink.tableId-to-topic.mapping 配置指定映射关系,每个映射关系由 ; 分割，上游表的 TableId 和下游 Kafka 的 Topic 名由 : 分割：
source: ... sink: ... sink.tableId-to-topic.mapping: app_db.orders:yaml-mysql-kafka-orders;app_db.shipments:yaml-mysql-kafka-shipments;app_db.products:yaml-mysql-kafka-products pipeline: ...
运行后，Kafka 中将会生成如下的 Topic：
... yaml-mysql-kafka-orders yaml-mysql-kafka-products yaml-mysql-kafka-shipments
上述 3 个 Topic 中的部分数据详情：
{ "before": null, "after": { "id": 1, "price": 100, "amount": "100.00" }, "op": "c", "source": { "db": "app_db", "table": "orders" } }
{ "before": null, "after": { "id": 2, "product": "Cap" }, "op": "c", "source": { "db": "app_db", "table": "products" } }
{ "before": null, "after": { "id": 2, "city": "xian" }, "op": "c", "source": { "db": "app_db", "table": "shipments" } }
环境清理
本教程结束后，在 docker-compose.yml 文件所在的目录下执行如下命令停止所有容器：
docker-compose down
在 Flink 所在目录 flink-1.19.2 下执行如下命令停止 Flink 集群：
./bin/stop-cluster.sh
