前言
本文主要介绍分布式定时任务框架xxl-job，本文首先会对xxl-job做一个基本的介绍，接着将xxl-job与quartz做一个比较，最后就是介绍xxl-job调度的详细过程。
xxl-job的介绍

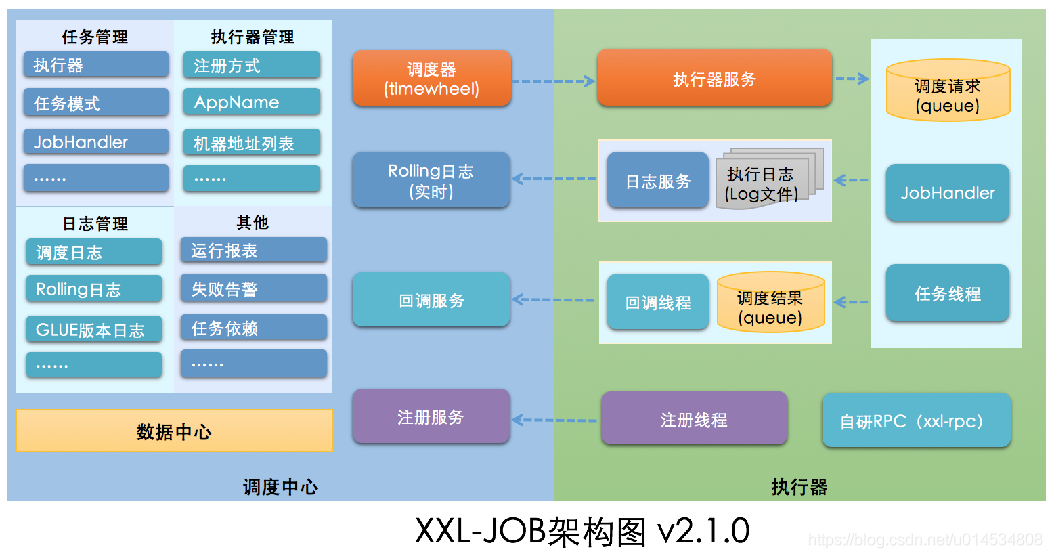

xxl-job是一个开源的分布式定时任务框架，其调度中心和执行器是相互分离，分开部署的，两者通过HTTP协议进行通信。其架构如下图所示：
调度中心：
负责管理调度信息，按照调度配置发出调度请求，自身不承担业务代码。调度系统与任务解耦，提高了系统可用性和稳定性，同时调度系统性能不再受限于任务模块；
支持可视化、简单且动态的管理调度信息，包括任务新建，更新，删除，GLUE开发和任务报警等，所有上述操作都会实时生效，同时支持监控调度结果以及执行日志，支持执行器Failover，支持创建执行器等功能。
执行模块（执行器）：
负责接收调度请求并执行任务逻辑。任务模块专注于任务的执行等操作，开发和维护更加简单和高效；接收“调度中心”的执行请求、终止请求和日志请求等。
特性
xxl-job的特性有很多，官网上有详细的介绍，这里我会介绍几个重要的特性：
1.简单：支持通过Web页面对任务进行CRUD操作，操作简单，一分钟上手；
2.动态：支持动态修改任务状态、启动/停止任务，以及终止运行中的任务，都是即时生效的。
3.调度中心HA（中心式）：调度采用中心式设计，“调度中心”自研调度组件并支持集群部署，可保证调度中心HA；
4.执行器HA（分布式）：任务分布式执行，任务”执行器”支持集群部署，可保证任务执行HA；
5.调度过期策略：调度中心错过调度时间的补偿处理策略：包括：忽略，立即补偿触发一次等；
6.阻塞处理策略：调度过于密集执行器来不及处理时的处理策略，策略包括：单机串行（默认）、丢弃后续调度、覆盖之前的调用。
7.任务超时控制：支持自定义任务超时时间，任务运行超时将会主动中断任务；
xxl-job相关的数据表
xxl-job将任务信息以及日志信息持久化到数据表中，这个就保证了可以动态的添加删除任务。
1.xxl_job_lock：任务调度锁表，在线程查询任务信息时会调用上锁。
2.xxl_job_group：执行器信息表，维护任务执行器信息；
3.xxl_job_info：调度扩展信息表： 用于保存XXL-JOB调度任务的扩展信息，如任务分组、任务名、机器地址、执行器、执行入参和报警邮件等等；
4.xxl_job_log：调度日志表： 用于保存XXL-JOB任务调度的历史信息，如调度结果、执行结果、调度入参、调度机器和执行器等等；
5.xxl_job_log_report：调度日志报表：用户存储XXL-JOB任务调度日志的报表，调度中心报表功能页面会用到；
6.xxl_job_logglue：任务GLUE日志：用于保存GLUE更新历史，用于支持GLUE的版本回溯功能；
7.xxl_job_registry：执行器注册表，维护在线的执行器和调度中心机器地址信息；
8.xxl_job_user：系统用户表；
xxl-job与quartz的异同
这一部分主要是将quartz和xxl-job做一个比较，quartz是一款开源的使用非常广泛的定时任务框架。其可以说是定时任务的鼻祖，很多理念都与xxl-job类似。
综合比较
整体来说，xxl-job就是quartz的一个增强版，其弥补了quartz不支持并行调度，不支持失败处理策略和动态分片的策略等诸多不足，同时其有管理界面，上手比较容易，支持分布式，适用于分布式场景下的使用。两者相同的是都是通过数据库锁来控制任务不能重复执行。
核心类比较
quartz的核心类如下图所示：
| 类名 | 作用 |
| QuartzSchedulerThread | 负责执行向QuartzScheduler注册的触发Trigger的工作的线程 |
| ThreadPool | Scheduler使用一个线程池作为任务运行的基础设施，任务通过共享线程池中的线程提供运行效率 |
| QuartzSchedulerResources | 包含创建QuartzScheduler实例所需的所有资源（JobStore,ThreadPool等） |
| SchedulerFactory | 生成Scheduler实例 |
| JobStore | 通过类实现的接口，这些类要为org.quartz.core.QuartzScheduler的使用提供一个org.quartz.Job和org.quartz.Trigger存储机制。作业和触发器的存储应该以其名称和组的组合为唯一性。 |
| QuartzScheduler | 这是Quartz的核心，它是org.quartz.Scheduler接口的间接实现，包含调度org.quartz.Jobs，注册org.quartz.JobListener实例等的方法。 |
| Scheduler | 代表一个调度容器，一个调度容器中可以注册多个JobDetail和Trigger。当Trigger与JobDetail组合，就可以被Scheduler容器调度了。 |
| Trigger | 具有所有触发器通用属性的基本接口，描述了job执行的时间出发规则，使用TriggerBuilder实例化实际触发器，即表示什么时候去调用任务 |
| JobDetail | 表示一个具体的可执行的调度程序，Job是这个可执行的调度程序所要执行的内容，另外JobDetail还包含了这个任务调度的方案和策略 |
| Job | 表示一个工作，即要执行的具体内容 |
quartz中的类有很多，我们关注并掌握好Schedule（调度容器），Trigger(触发器)，JobDetail&Job(定义具体的执行任务)这几个类就掌握了quartz的核心了。因为其余的类都是围绕这几个类转的，下图展示了各个核心类的调用关系：
quartz的调用示例：
public class RAMQuartz { public static void main(String[] args) throws SchedulerException { //1.创建Scheduler的工厂 SchedulerFactory sf = new StdSchedulerFactory(); //2.从工厂中获取调度器实例 Scheduler scheduler = sf.getScheduler(); //3.创建JobDetail JobDetail jobDetail = JobBuilder.newJob(RAMJob.class).withDescription("this is a ram job") .withIdentity("ramJob", "ramGroup").build(); //job的name和group // 4.任务运行的时间，SimpleScheduler类型触发器有效,3秒后启动 long time = System.currentTimeMillis() + 3 * 1000L; Date startTime = new Date(time); // 5.创建Trigger CronTrigger cronTrigger = TriggerBuilder.newTrigger().withDescription("") .withIdentity("ramTrigger", "ramTriggerGroup") .startAt(startTime).withSchedule(CronScheduleBuilder.cronSchedule("0/10 * * * * ?")) //每10秒跑一次 .build(); // 6.注册任务和定时器 scheduler.scheduleJob(jobDetail, cronTrigger); // 7.启动调度器 scheduler.start(); System.out.println("启动时间： " + new Date()); }
其中RAMJob实现了Job接口，并重写了execute方法。
public class RAMJob implements Job { public void execute(JobExecutionContext context) throws JobExecutionException { System.out.println("Say hello to Quartz " + System.currentTimeMillis()); } }
xxl-job的核心类如下图所示：
| 类名 | 作用 |
| XxlJobAdminConfig | 调度中心的总配置类，负责创建XxlJobScheduler实例 |
| XxlJobScheduler | 负责创建各种线程，包括任务注册主线程，调度容器的主线程，以及调度参数的配置线程池JobTriggerPoolHelper |
| JobScheduleHelper | 调度容器，创建一个守护线程查询所有下次执行时间在当前时间5秒内的定时任务，并按条件执行 |
| JobTriggerPoolHelper | 创建操作XxlJobTrigger的线程池，并添加trigger |
| XxlJobTrigger | 表示一个调度参数的配置，会查询具体的定时任务信息XxlJobInfo |
| XxlJob | 定义执行器的注解 |
| JobThread | 调用IJobHandler的executer执行任务，并回调调度中心 |
| IJobHandler | 抽象的执行器接口，定义了要执行的具体内容，同样的也是一个execute方法 |
| EmbedServer | 内嵌的Server，默认端口是9999 |
| ExecutorBiz | 其中的run方法用于调用执行器，有两个是实现类ExecutorBizImpl以及ExecutorBizClient 。 |
核心类的调用关系如下图所示：
从核心类我们可以看出xxl-job和quartz还是有很多相同点的，都有Scheduler，Trigger以及Job等几个核心的组件。不同之处是xxl-job把任务信息直接存储在了数据表中，而quartz是可以不存的。而且xxl-job调度和执行是分开的，而quartz调度和执行是在一块的。
xxl-job的调度过程
下图展示了调度中心调度执行器执行任务的时序图：
1.在XxlJobAdminConfig类的afterPropertiesSet方法中创建XxlJobScheduler实例
@Override public void afterPropertiesSet() throws Exception { adminConfig = this; xxlJobScheduler = new XxlJobScheduler(); xxlJobScheduler.init(); }
2.在XxlJobScheduler类的init方法中初始化registry，schedule的主线程，并创建JobTriggerPool的线程池。
public void init() throws Exception { //省略部分代码 // admin registry monitor run JobRegistryMonitorHelper.getInstance().start(); // admin trigger pool start JobTriggerPoolHelper.toStart(); // start-schedule JobScheduleHelper.getInstance().start(); }
3.JobScheduleHelper的start方法会创建一个新的线程，在该线程内会首先查询xxl_job_lock获取数据库锁，然后查询5秒内待执行的任务。当前时间大于任务下一次执行的时间，则会调用JobTriggerPoolHelper.trigger进行任务的执行。
下面代码展示了数据库锁的使用。
//上锁 try{ conn = XxlJobAdminConfig.getAdminConfig().getDataSource().getConnection(); connAutoCommit = conn.getAutoCommit(); //取消事务自动提交 conn.setAutoCommit(false); preparedStatement = conn.prepareStatement( "select * from xxl_job_lock where lock_name = 'schedule_lock' for update" ); preparedStatement.execute(); finally { // commit if (conn != null) { //提交事务，释放锁 conn.commit(); conn.setAutoCommit(connAutoCommit); } }
下面代码展示了定时任务的调用：
public static final long PRE_READ_MS = 5000; // pre read long nowTime = System.currentTimeMillis(); //查询任务下一次执行时间＜当前时间+5秒的任务 List<XxlJobInfo> scheduleList = XxlJobAdminConfig.getAdminConfig().getXxlJobInfoDao().scheduleJobQuery(nowTime + PRE_READ_MS, preReadCount); for (XxlJobInfo jobInfo: scheduleList) { if (nowTime > jobInfo.getTriggerNextTime() + PRE_READ_MS) { // 2.1、trigger-expire > 5s：pass && make next-trigger-time，任务过期超过5秒，不在执行该任务，重新设置下一次执行时间 // fresh next refreshNextValidTime(jobInfo, new Date()); } else if (nowTime > jobInfo.getTriggerNextTime()) { // 2.2、trigger-expire < 5s：direct-trigger && make next-trigger-time，任务过期＜5秒，立即执行任务 // 1、trigger JobTriggerPoolHelper.trigger(jobInfo.getId(), TriggerTypeEnum.CRON, -1, null, null, null); // 2、fresh next refreshNextValidTime(jobInfo, new Date()); //省略部分代码 }
4.JobTriggerPoolHelper.trigger这个方法是通过第二步创建的线程池处理，将任务转给XxlJobTrigger.trigger方法。
ThreadPoolExecutor triggerPool_ = fastTriggerPool; triggerPool_.execute(new Runnable() { // do trigger XxlJobTrigger.trigger(jobId, triggerType, failRetryCount, executorShardingParam, executorParam, addressList); }
5.XxlJobTrigger.trigger这个方法首先根据jobId查询任务信息，接着根据jobGroup查询执行器信息，接着就是组装trigger-param，初始化address信息，最后就是调用ExecutorBizClient的run方法
// load data，加载任务信息 XxlJobInfo jobInfo = XxlJobAdminConfig.getAdminConfig().getXxlJobInfoDao().loadById(jobId); if (executorParam != null) { jobInfo.setExecutorParam(executorParam); } processTrigger(group, jobInfo, finalFailRetryCount, triggerType, shardingParam[0], shardingParam[1]);
核心逻辑在processTrigger中。
//初始化trigger-param TriggerParam triggerParam = new TriggerParam(); triggerParam.setJobId(jobInfo.getId()); //初始化地址 routeAddressResult = executorRouteStrategyEnum.getRouter().route(triggerParam, group.getRegistryList()); //执行任务 triggerResult = runExecutor(triggerParam, address); //日志处理，代码省略
6.ExecutorBizClient的run方法通过Netty Http调用EmbedServer的process方法
7.EmbedServer类的内部类EmbedHttpServerHandler的process方法会调用ExecutorBizImpl类的run方法。
private Object process(HttpMethod httpMethod, String uri, String requestData, String accessTokenReq){ else if ("/run".equals(uri)) { TriggerParam triggerParam = GsonTool.fromJson(requestData, TriggerParam.class); return executorBiz.run(triggerParam); } }
8.ExecutorBizImpl类的run方法首先会创建JobThread，然后将任务放入triggerQueue（LinkedBlockingQueue）队列中，最后启动JobThread
public ReturnT<String> run(TriggerParam triggerParam) { JobThread jobThread = XxlJobExecutor.loadJobThread(triggerParam.getJobId()); IJobHandler jobHandler = jobThread!=null?jobThread.getHandler():null; // push data to queue ReturnT<String> pushResult = jobThread.pushTriggerQueue(triggerParam); return pushResult; }
9.JobThread线程首先从triggerQueue中poll中任务，然后通过反射的话获取IJobHandler，调用其execute方法执行具体的任务。
public void run() { //通过反射的方式获取执行器的方法 handler.init(); //从队列中取出任务 triggerParam = triggerQueue.poll(3L, TimeUnit.SECONDS); FutureTask<ReturnT<String>> futureTask = new FutureTask<ReturnT<String>>(new Callable<ReturnT<String>>() { @Override public ReturnT<String> call() throws Exception { return //执行任务 handler.execute(triggerParamTmp.getExecutorParams()); } }); }
任务执行完成之后，将执行结果放入回调的队列callBackQueue中。
总结
本文首先对xxl-job做一个基本的介绍，接着将xxl-job与quartz做一个比较，最后就是介绍xxl-job调度过程做了一个详细介绍，xxl-job是一个上手很容易，适用于分布式场景下使用，调度中心和执行器分开部署，减少了系统的耦合以及调度中心的调度效率。最重要的是xxl-job对任务的过期处理以及阻塞处理策略设计的比较好。
参考
定时任务框架：quartz、elastic-job和xxl-job的分析对比。
