1、电动车解锁的发展

1.1 钥匙解锁的发展与不便

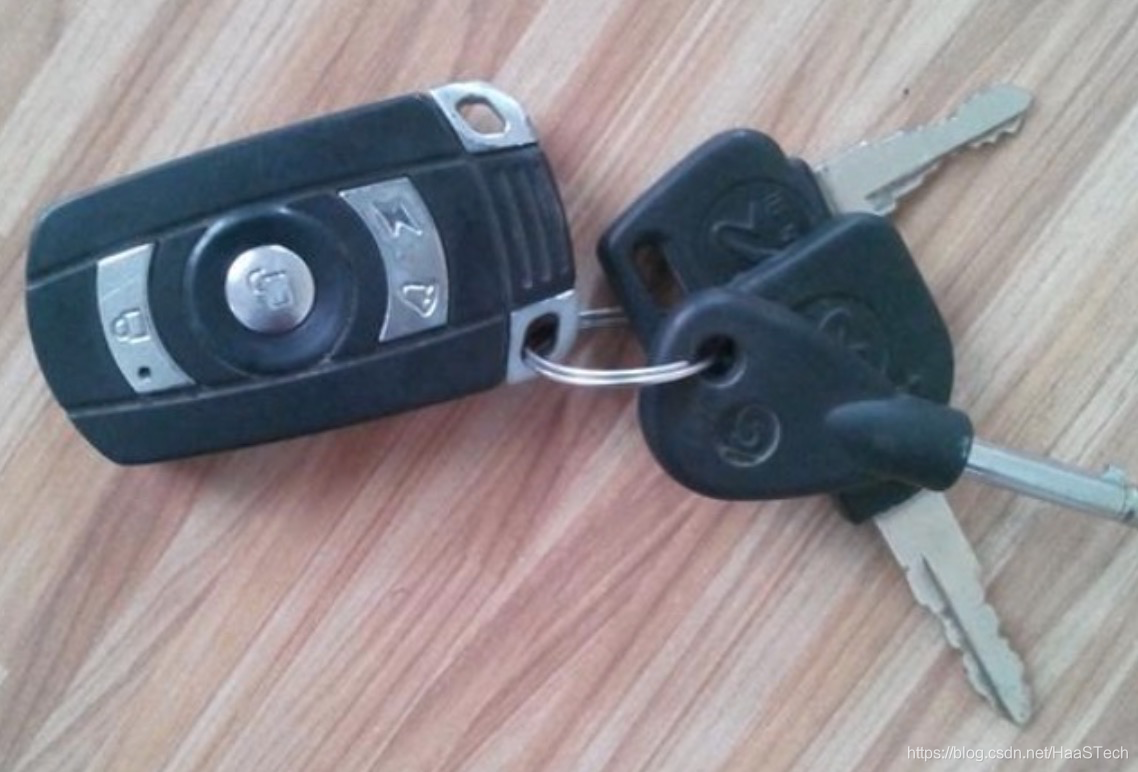

电动自动车作为一类常见的交通工具发展已经多年，时至今日电动车都会增加一个防盗模块用来增强安全性，同时也带来了一个问题，用户携带一把机械钥匙用以上下电之外，还得再携带一把遥控钥匙，用以开关电动车的防盗模块。


用户操作的繁琐，也使得电动车厂商想办法化简，带一键启动的车辆出现，一键启动键替代了机械钥匙，用户只要携带个遥控钥匙，然后通过解锁后按压车辆上的一键启动键就可以启动/关闭车辆。
随着技术的发展，类似汽车的无钥匙进入（PKE）方案也出现在电动车上，不过，无钥匙进入的技术不是真的不用携带钥匙，仅仅是指不用按钥匙的按键，通过携带的感应钥匙靠近远离车辆来进行锁车/解锁。

1.2 手机解锁

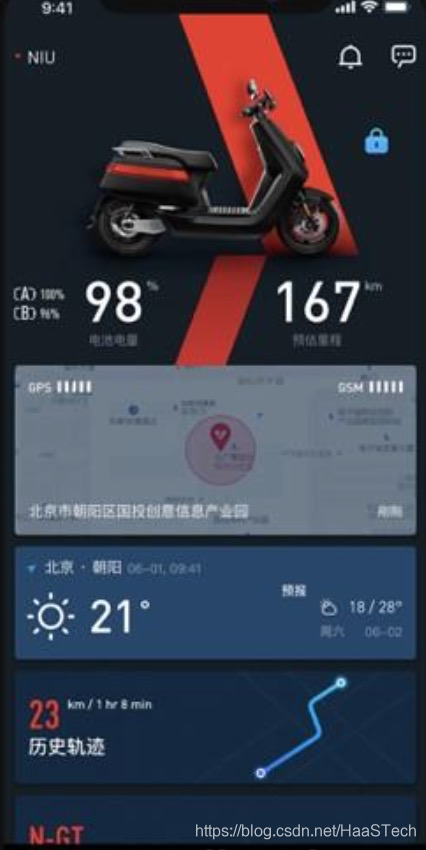

到了智能手机时代，随着智能手机的普及，能否用手机来替代钥匙呢？答案是肯定的，以小牛，九号等电动车厂为代表，智能电动车开始出现，用户在自己的智能手机上安装APP后，可以打开APP，并在APP中与自己的车辆互动，包括获取车辆状态，以及对车辆进行锁车/解锁/上下电等操作。

智能车的出现，解决了用户携带钥匙的麻烦，但找到并打开APP，然后再点击车辆锁车/解锁的繁琐操作，用户体验提升并不明显。

同时智能模块离线，手机APP兼容等问题也突出。有没有一种完全无感的锁车解锁体验呢？

1.3、第一代无感解锁

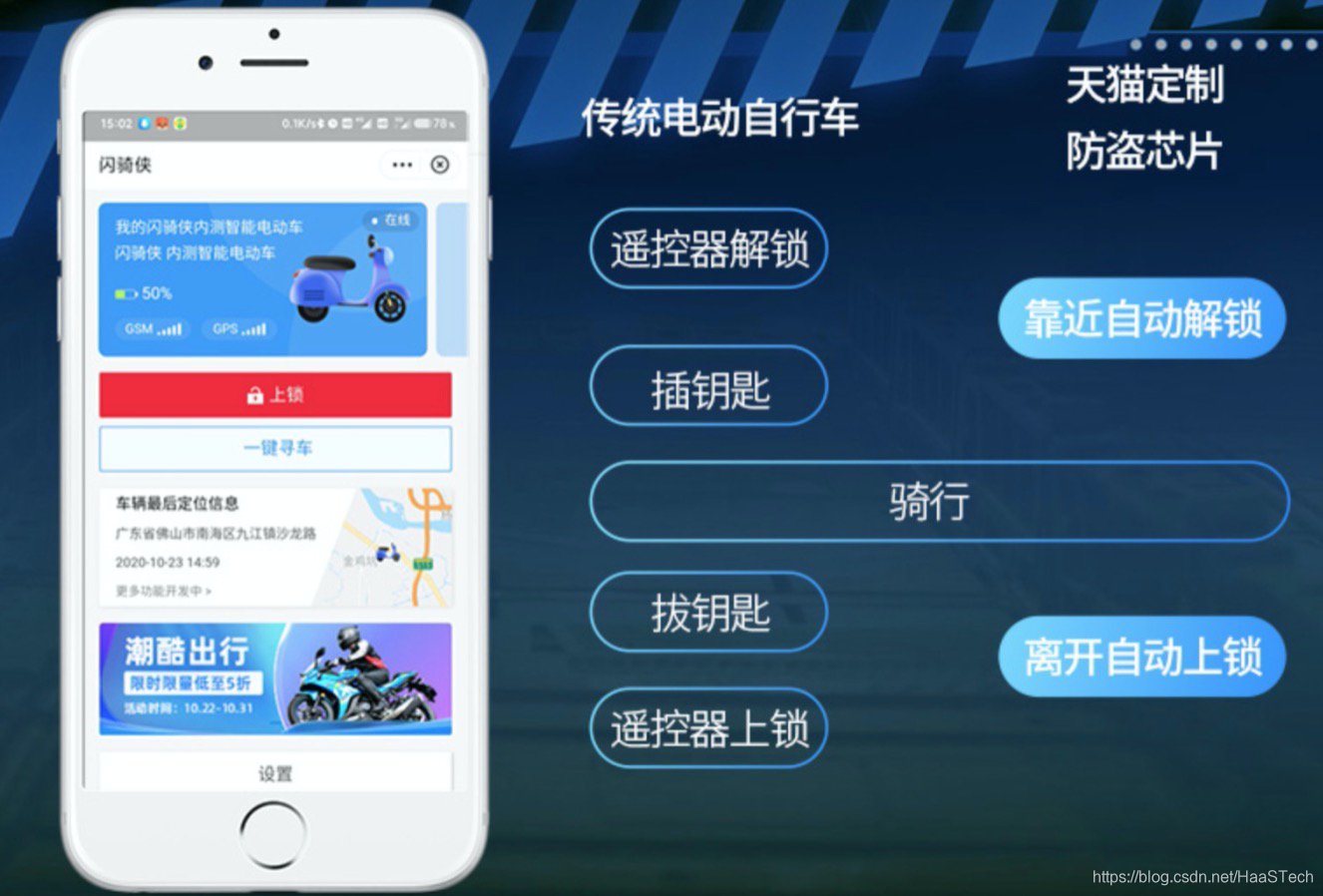

真无感解锁，顾名思义，用户无需携带钥匙，也无需做什么操作，通过靠近/远离车辆，即可对车辆进行解锁/锁定操作。
要实现这个能力，需要利用手机的一个连接能力---蓝牙。

蓝牙在所有智能手机上都是个标配组件，所以有不少厂商开始基于蓝牙开发无感解锁。通过在智能电动车增加蓝牙模块与手机通信，手机APP通过监测蓝牙连接以及测量蓝牙信号等方法，计算手机与智能模块的距离。然后根据距离来判读是否要锁车解锁以及启动。

这个方案无需钥匙，也无需用户操作，大大方便了用户。

但手机APP的保活是个大问题，经常出现，用户的手机APP被系统后台杀死了，锁车/解锁就失效的问题。用户要使用这个功能，还得检查APP是否还活着，或者想方设法让手机APP不被后台杀死。
这是个好用的功能，但问题是否有办法解决呢？

2、真无感解锁

真无感解锁，就是要解决在APP无法运行时，仍能利用手机自身的蓝牙能力来对车辆进行锁车/解锁操作。我们先熟悉一下蓝牙本身以及手机的蓝牙能力。

2.1、蓝牙协议简单介绍

蓝牙发展多年，分出了经典蓝牙和BLE低功耗蓝牙2类技术，分别用在的如下应用领域

●经典蓝牙：无线耳机，蓝牙音箱，车载。
●BLE：      无线键鼠，智能家居，私有方案。

在手机端，系统基本支持经典蓝牙了大多数应用，无线耳机，车载均不需要下载安装APP，在手机系统中即可完成设备接入配置与功能应用。
而BLE应用支持有限，智能家居，私有方案都需要APP的介入。

2.2、蓝牙协议的选择

经典蓝牙基本用于音频领域，用于智能车不是很合适。且在蓝牙耳机盛行的今天，让系统支持多个蓝牙音频，本身是一个兼容性严重的问题。所以目标就在BLE低功耗蓝牙上了。
BLE应用中，有一类应用是手机系统自身就支持的---无线键鼠。
无线键鼠的蓝牙协议规范为HID---蓝牙人机接口规范，这个规范几乎所有的智能手机都是支持的，这意味着，只要支持这个规范，手机系统就可以替代APP的作用。
这里补充一点，利用手机HID协议的应用，智能电动车不是第一个，上一个比较火的产品是手机无线自拍杆/自拍器。



3、无感解锁协议的打造

无感解锁协议打造，分为3步。

• 制定无感蓝牙协议
• 解决蓝牙设备安全性
• 通过算法计算蓝牙距离

3.1、 制定无感蓝牙协议

选择完了蓝牙协议HID，还需要确认使用的HID品类，这个比较关键，否则会带来严重的兼容问题。
HID是一个比较大的规范，除了支持键盘鼠标这些常见的品类，还支持游戏手柄，消费类等品类。不常见品类容易出现兼容问题，而有些品类可能会导致手机系统的异常。比如使用键盘品类，在某些手机上会出现手机虚拟键盘打不开的问题。
这里我们选取了一个常见品类，品类这里买个关子，有兴趣的同学可以私聊，可靠性与兼容性我在后续章节给出。

3.2、蓝牙安全性考量

蓝牙作为一种无线连接技术，安全性是必须要考虑的问题。我们针对蓝牙，做了2层安全。
应用层加密
应用层加密，用于我们的手机APP与智能车蓝牙模块之间的加密，手机和智能车蓝牙模块在绑定时会协商密钥，通过阿里云的三元组中的信息作为pre-shared key结合随机数，生成无法被监听与暴力破解的密钥种子，也无法伪造设备，然后在每次连接时协商会话密钥session key。之后的应用层交互都会基于这个会话密钥进行加密通信。
智能设备在绑定后，每次连接都会等待会话密钥的协商，如果缺少这一步，智能设备会拒绝交互并断开连接。

物理层加密
物理层加密，主要是利用蓝牙的安全协议SMP，SMP协议可以在手机与智能车模块间协商出无法被破解的密钥，并在物理层使用此密钥加密。物理层加密主要用于无感解锁，当手机APP未开启时，手机系统即与智能设备通过物理层加密交互，物理层加密开启后，无感解锁才能使用。


3.3、蓝牙距离的计算

无感锁车解锁是通过距离感应来进行锁车解锁，这里可用RSSI---蓝牙参考信号强度来推导蓝牙距离，蓝牙RSSI是一个随距离变化的值，通过连接状态下读取RSSI，可以大致判断出距离。
当然RSSI存在如下问题:
抖动：        在同一距离上，RSSI会因为环境，干扰等因素产生一定的抖动。
环境：        室内，室外场景下，不同的，RSSI随距离的变化线性度不同。
手机差异：  不同的手机，信号质量存在一定的差异。

为了解决这些问题，我们在软硬件上都做了一些优化
●通过天线等硬件改造，解决了信号指向性以及接收信号质量弱的问题。
●通过软件滤波等算法，解决部分抖动与环境问题。

不过仍无法通过RSSI来精确的计算出距离。所以设定在某个比较近的范围（比如2-3米内）内进行解锁，然后在某个比较远的范围外（比如8-10米外）进行锁车。
同时为了满足客户对于锁车距离的调节，我们提供多档设定，用户可以根据自己的喜好选择合适档位进行锁车解锁。

4、无感解锁的功能进展

4.1、功能开发

目前智能车模块的无感解锁功能已经开发完毕，这个功能给客户演示时，均得到了很高的认可。且已经开始大规模的导入客户的智能电动车产品。

4.2、可靠性与兼容性

无感解锁功能目前已经做了一轮三方兼容与可靠性测试，测试手机200台，通过194台。未通过的测试的6台手机主要是一些老型号以及部分较为小众的手机。

5、展望

真无感解锁目前作为阿里智能电动车方案的主打功能，已经开始大规模在电动车厂商那边铺开。感兴趣的小伙伴可以体验一下阿里的智能电动车。
但无感解锁不仅仅可以用在电动车这一个领域，各种锁，开关，汽车，灯光等领域都可以应用。
同时，我们也在关注蓝牙多芯片，多天线技术的发展与应用，同时也关注着蓝牙官方距离测量标准（HADM）的进展。在解决距离精度不足的遗留问题，也能扩展到汽车，物流等其他领域。
