蓝牙HID协议笔记
转自：http://blog.sina.com.cn/s/blog_69b5d2a50101emll.html
1.概述
The Human Interface Device (HID)定义了蓝牙在人机接口设备中的协议、特征和使用规程。典型的应用包括蓝牙鼠标、蓝牙键盘、蓝牙游戏手柄等。该协议改编自USB HID Protocol。
2.一些概念
(1)HID Reports:Bluetooth HID devices支持三种Report：Input, Output, and Feature。
(2)HID建立Control Channel和Interrupt Channel两个通道，report可以在这两条channel上传输，在Control channel上传输的report称为synchronous reports ；在Interrupt channel上传输的report称为asynchronous reports。
(3)Feature reports are always transferred synchronously using GET_REPORT or SET_REPORT requests。
(4)Report Protocol Mode和Boot Protocol Mode。Bluetooth HID Hosts至少支持一种，Bluetooth HID Device则需要支持Report Protocol Mode，并且Report Protocol Mode是Bluetooth HID Device的默认Mode。

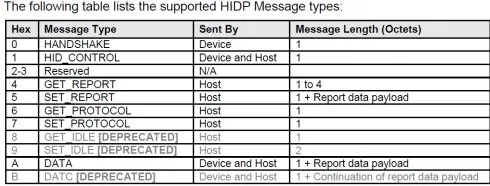

3.Bluetooth HID Protocol Messages
这些message不能超过L2CAP的MTU，大小超过MTU的message将被忽略。
Message Header的格式如下：
(1)HANDSHAKE
该Message用来acknowledgeSET_REPORT, SET_IDLE and SET_PROTOCOL等request。只在Control Channel上传输，只由Bluetooth HID device。
Parameter部分定义如下：
(2)HID_CONTROL
控制Bluetooth HID device改变状态。
Parameter部分定义如下：

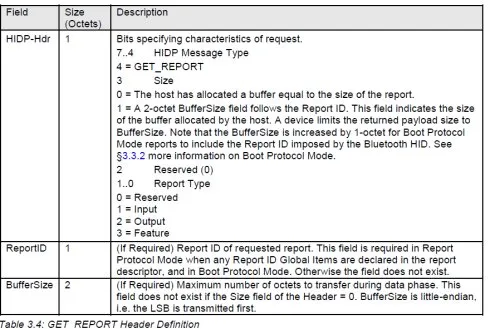

(3)GET_REPORT
Bluetooth HID Host用来请求Bluetooth HID device的传输。
定义如下：

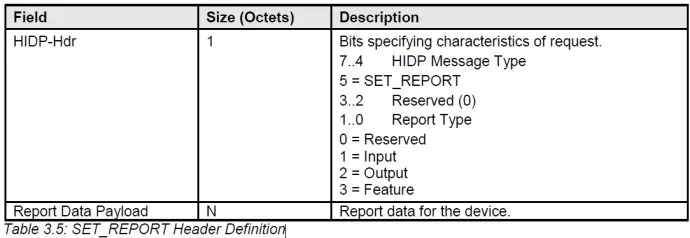

(4)SET_REPORT
Bluetooth HID Host用来向Bluetooth HID device发起传输。
格式如下：
(5)GET_PROTOCOL
用来获取Bluetooth HID device的Protocol Mode，然后Bluetooth HID device response一个DATA payload说明当前的Protocol Mode。
格式如下：
GET_PROTOCOL Data Definition格式如下：
(6)SET_PROTOCOL
用来设置Bluetooth HID device的Bluetooth HID device。格式如下：

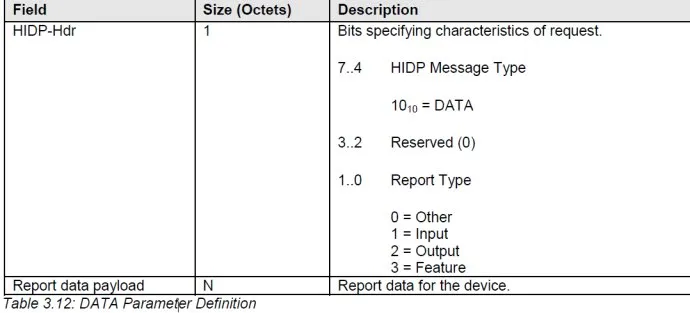

(7)DATA
代表一个a HID payload。格式如下：
4.Transfers
以HID Protocol messages的形式传输。

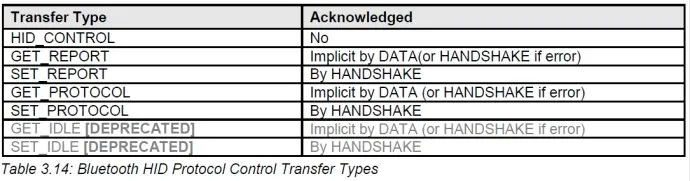

(1)Control Channel Transfers
分为Acknowledged和Unacknowledged两种，格式如下：
(2)Interrupt Channel Transfers
Interrupt IN和Interrupt OUT两种，可以在任意时刻发送。
【中断嘛】

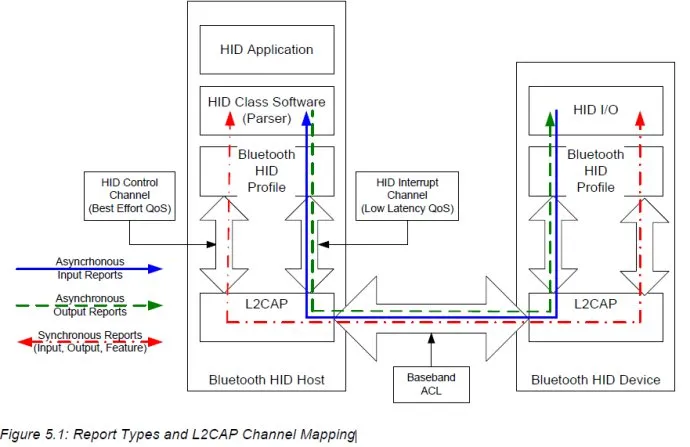

5.其余各层对于HID的要求
HID与L2CAP的交互如下：
