apache+jk+tomcat集群+session同步

本文涉及的产品
应用型负载均衡 ALB,每月750个小时 15LCU
网络型负载均衡 NLB,每月750个小时 15LCU
传统型负载均衡 CLB,每月750个小时 15LCU
简介:

说明借前人之鉴写一篇关于tomcat集群及session同步的问题首先介绍tomcat集成及做集群的原因和必要性session同步的作用。然后包括各软件的安装配置。



原理tomcat 做个WEB服务器有它的局限性处理能力低效率低。承受并发小1000左右。但目前有不少网站或者页面是JSP的。并采用了tomcat做为WEB因此只能在此基础上调优。

目前采取的办法是Apache + Mod_JK + tomcat 来解决一部分请求用户访问的是apache但有jsp页面的时候才会去请求tomcat。如果量一大那么tomcat无法承受那么只能做tomat集群Apache + Mod_JK 就是负载均衡器了。

Mod_JK2负载均衡可以把不同的jsp请求转发到不同的tomcat服务器还可以侦测服务器存活。如果有条件可以给Mod_JK2做一个HA因为做完集群后压力就在JK上了。

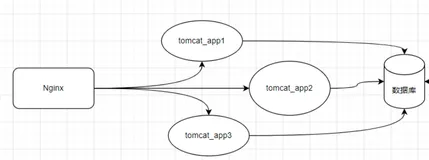

简单拓仆图

鎷撲粏鍥



一、测试环境及软件安装-----如果已经安装过的可以省略这步

linux 2.6 内核  centos 5.2

本例二台tomcat 不在同一机器。



先安装了所需的程序库

yum -y install gcc gcc-c++ autoconf libjpeg libjpeg-devel libpng libpng-devel freetype freetype-devel libxml2 libxml2-devel zlib zlib-devel glibc glibc-devel glib2 glib2-devel bzip2 bzip2-devel ncurses ncurses-devel curl curl-devel



下载源码包本文不安装PHP

apache2 tomcat5都可以在 apache.org 下载

tomcat5需要JDK1.5的版本。

JK本文用的源码包tomcat-connectors



Apache 安装

# tar zxvf httpd- 2.2.8 .tar.gz

#cd httpd- 2.2.8

# ./configure --prefix=/usr/local/apache2 --enable-modules=so --enable-so

# make && make install



/usr/local/apache2/bin/apachectrl start

看到apache就配置成功了。





JDK的安装

#chmod 755 jdk-1_5_0_16-linux-i586.bin

#./jdk-1_5_0_16-linux-i586.bin

# mv jdk-1_5_0_16 /usr/local/

到此JDK已经安装完成



/usr/bin目录下把原用的java,javac文件删除:

#rm -rf java

#rm –rf javac

/usr/bin 下建立 软连接 java

# ln -s /usr/local/jdk-1_5_0_16/bin/java /usr/bin/java

# ln -s /usr/local/jdk-1_5_0_16/bin/javac /usr/bin/javac

# java –version

# javac -version

java version " 1.4.2 _08"

Java(TM) 2 Runtime Environment, Standard Edition (build 1.4.2 _08-b03)

Java HotSpot(TM) Client VM (build 1.4.2 _08-b03, mixed mode)





为了方便下在的工作建立两个软链接

ln -s /usr/local/jdk-1_5_0_16  /usr/local/jdk

ln -s /usr/local/jdk-1_5_0_16/jre /usr/local/jre





Tomcat的安装

#tar -zxvf apache-tomcat- 5.5.27 .tar.gz

# mv apache-tomcat- 5.5.27 /usr/local/tomcat

设置环境变量:

#Set Environment  by NetSeek

JAVA_HOME=/usr/local/jdk

export JAVA_HOME

JRE_HOME=/usr/local/jre

export JRE_HOME

CLASSPATH=/usr=/usr/local/tomcat/common/lib/:/usr/local/jdk/lib:/usr/local/jre/lib

export CLASSPATH

PATH=$PATH:/usr/local/tomcat/bin/:/usr/local/apache/bin:/usr/local/jdk/bin:/usr/local/jre/bin

export PATH

TOMCAT_HOME=/usr/local/tomcat

export TOMCAT_HOME



启动tomcat以检查是否存在错误

#cd /usr/local/tomcat/bin

#./startup.sh

[url]http://IP[/url]地址:8080 可以看到猫头成功了。



在另一台机器上也安装tomcat并配置好。



JK 安装整合apache tomcat

# tar zxvf tomcat-connectors- 1.2.27 -src.tar.gz

#cd tomcat-connectors- 1.2.27 -src/native

# ./configure --with-apxs=/usr/local/apache2/bin/apxs --with-java-home=/usr/local/jdk

# make && make install



/usr/local/apache2/modules/下会产生mod_jk.so

修改apache配置文件

LoadModule jk_module modules/mod_jk.so



JkWorkersFile /usr/local/tomcat/conf/jk/workers.properties  JK配置文件 负载的配置

JkShmFile logs/mod_jk.shm

JkLogFile /usr/local/tomcat/logs/mod_jk.log  相关日志的设置

JkLogLevel info

JkMount /*.jsp controller  jsp的请求转发给controller(负载均衡控制器)



修改DoucmentRoottomcat的目录一致。

本文修改为/usr/local/tomcat/webapps/



二、调度器JK的配置

建立JK配置文件

#vi /usr/local/tomcat/conf/jk/workers.properties

workers.tomcat_home=/usr/local/tomcat    #指定tomcat的目录――如果2tomcat在同一台机器该选项去掉

workers.java_home=/usr/local/jdk         #指定jdk的目录

ps=/

worker.list=controller                   #指定负载名这个可以随便起与下面的worker.controller.type=lb要对应



#========tomcat1======== 第一台tomcat的配置

worker.tomcat1.port=8009

worker.tomcat1.host=localhost   #这里也可以写IP

worker.tomcat1.type=ajp13

worker.tomcat1.lbfactor=1       #权量数值越大分配的机率就最小



#========tomcat2===========

worker.tomcat2.port=8009

worker.tomcat2.host=192.168.19.81 (tomcat2IP)

worker.tomcat2.type=ajp13

worker.tomcat2.lbfactor=1



#========controller,负载均衡器=======

worker.controller.type=lb

worker.controller.balance_workers=tomcat1,tomcat2 # server.xml配置文件里的jvmRoute="tomcat1"指定的名字

worker.controller.sticky_session=1



三、tomcat集群配置session 同步配置
1、tomca1 tomcat 2 在同一台机器
Tomcat 1  IP: 192.168.19.199
A、修改Engine节点信息 <Engine name="Catalina" defaultHost="localhost" jvmRoute="tomcat1">
B、去掉<Cluster>  <\Cluster> 的注释符
C、修改Cluster 节点信息
<Membership
className="org.apache.catalina.cluster.mcast.McastService"

mcastBindAddress="192.168.19.199"
mcastAddr="224.0.0.1"
mcastPort="45564"
mcastFrequency="500"
mcastDropTime="3000"/>
      <Receiver
className="org.apache.catalina.cluster.tcp.ReplicationListener"

tcpListenAddress="192.168.19.199"
tcpListenPort="4001"
tcpSelectorTimeout="100"
tcpThreadCount="6"/>

Tomcat 2  IP: 192.168.19.81
A、修改Engine节点信息 <Engine name="Catalina" defaultHost="localhost" jvmRoute="tomcat2">
B、去掉<Cluster>  <\Cluster> 的注释符
C、修改Cluster 节点信息
<Membership
className="org.apache.catalina.cluster.mcast.McastService"
mcastBindAddress="192.168.19.199"
mcastAddr="224.0.0.1"
mcastPort="45564"
mcastFrequency="500"
mcastDropTime="3000"/>
<Receiver
className="org.apache.catalina.cluster.tcp.ReplicationListener"
tcpListenAddress="192.168.19.199"
tcpListenPort="4002" 一定要改
tcpSelectorTimeout="100"
tcpThreadCount="6"/>
D、将8080 8009 8082三个节点的端口改为
   9080 9009 9082 避免 与tomcat1端口冲突
注这里的IP也可以不改


2、tomca1 tomcat 2 在不同机器上
Tomcat 1  IP: 192.168.19.199
A、修改Engine节点信息 <Engine name="Catalina" defaultHost="localhost" jvmRoute="tomcat1">
B、去掉<Cluster>  <\Cluster> 的注释符
C、修改Cluster 节点信息
 <Membership
className="org.apache.catalina.cluster.mcast.McastService"
mcastBindAddress="192.168.19.199"
mcastAddr="224.0.0.1"
mcastPort="45564"
mcastFrequency="500"
mcastDropTime="3000"/>
<Receiver
className="org.apache.catalina.cluster.tcp.ReplicationListener"
tcpListenAddress="192.168.19.199"
tcpListenPort="4001"
tcpSelectorTimeout="100"
tcpThreadCount="6"/>

Tomcat 2  IP: 192.168.19.81
A、修改Engine节点信息 <Engine name="Catalina" defaultHost="localhost" jvmRoute="tomcat1">
B、去掉<Cluster>  <\Cluster> 的注释符
C、修改Cluster 节点信息
<Membership
className="org.apache.catalina.cluster.mcast.McastService"
mcastBindAddress="192.168.19.81"
mcastAddr="224.0.0.1"
mcastPort="45564"     mcastFrequency="500"
mcastDropTime="3000"/>
<Receiver
className="org.apache.catalina.cluster.tcp.ReplicationListener"

tcpListenAddress="192.168.19.81"
tcpListenPort="4001"
tcpSelectorTimeout="100"
tcpThreadCount="6"/>

修改web应用里面WEB-INF目录下的web.xml文件加入标签
<distributable/>
直接加在</web-app>之前就可以了
做tomcat集群必须需要这一步否则用户的session就无法正常使用。



注意事项1mcastAddr="224.0.0.1"  这主广播地址因此需要开启网卡组播功能

route add -net 224.0.0.0 netmask 240.0.0.0 dev eth0

分别在各机器上运行

2、查看端口情况

Netstat –antl |grep 4001 同步监听的端口
tomcat1


tomcat2


3、测试广播

java -cp tomcat-replication.jar MCaster 224.0.0.1 45564 Terminal1

java -cp tomcat-replication.jar MCaster 224.0.0.1 45564 Terminal2

如果不报错则能正常广播

tomcat-replication.jar下载:[url]http://cvs.apache.org/~fhanik/tomcat-replication.jar[/url]

如果是二台机器可以用tcpdump抓取包





五、测试 集群及session同步

webapps 下新建test 目录

目录下建WEB-INF目录下的web.xml文件

<web-app xmlns="http://java.sun.com/xml/ns/j2ee"

   xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"

   xsi:schemaLocation="http://java.sun.com/xml/ns/j2ee [url]http://java.sun.com/xml/ns/j2ee/web-app_2_4.xsd[/url]"

   version="2.4">

      <display-name>TomcatDemo</display-name>

      <distributable/>

</web-app>

再在webapps  建立print.jsp   test.jsp

Print.jsp :

 <%

  System.out.println("www.linuxtone.org   liuyu.blog.51cto.com");

%>



test.jsp

<%@ page contentType="text/html; charset=GBK" %>

<%@ page import="java.util.*" %>

<html><head><title>Cluster App Test</title></head>

<body>

Server Info:

<%

out.println(request.getLocalAddr() + " : " + request.getLocalPort()+"<br>");%>

<%

 out.println("<br> ID " + session.getId()+"<br>");

 String dataName = request.getParameter("dataName");

 session.setAttribute("myname","session?");

  if (dataName != null && dataName.length() > 0) {

    String dataValue = request.getParameter("dataValue");

    session.setAttribute(dataName, dataValue);

  }

 out.print("<b>Session P±?b>");

 Enumeration e = session.getAttributeNames();

 while (e.hasMoreElements()) {

    String name = (String)e.nextElement();

    String value = session.getAttribute(name).toString();

    out.println( name + " = " + value+"<br>");

        System.out.println( name + " = " + value);

   }

%>

 <form action="index.jsp" method="POST">

   &#251;&#179;?<input type=text size=20 name="dataName">

    <br>

   ?:<input type=text size=20 name="dataValue">

    <br>

   <input type=submit>

  </form>

</body>

</html>



重启所有的服务。



访问 [url]http://192.168.19.199/test/print.jsp[/url]

如图可以看出tomcat 集群配置完成



Session 复制的查看

在同一窗口输入名称和值

在日志可以看到如下结果这种结果表明成功了
tomcat1


tomcat 2








错误总汇

skipping state transfer. No members active in cluster group."

mcastBindAddress 没有添加或添加得不对



?Unknown default host: ajp13

JK 配置不当





本文转自守住每一天51CTO博客,原文链接:http://blog.51cto.com/liuyu/113544,如需转载请自行联系原作者
