阿里云F1环境

硬件

阿里云 FaaS F1 使用基于20nm工艺的Intel Arria 10 1150 FPGA，提供了良好的高速及并行性能支撑；DDR为64-bit SODIMM，运行频率2133MHz，两套内存能提供34GB/s的数据缓存带宽；和Host通信为8-Lane PCIe GEN3；同时提供丰富的内部可配时钟资源供开发使用。

硬件规格：

目前公开了并提供下述两种实例供客户选择。

软件

阿里云为F1平台开发与部署提供“FaaS F1基础镜像”，预装了授权的Quartus 17.0、Synopsis VCS 2017.3仿真环境、基于Intel DCP1.1(包含HDK、SDK以及文档) 的开发环境，并包含开发实例。这个镜像同时支持RTL和OpenCL的开发，无需切换Shell。预安装环境的镜像为客户提供了即开即用的便利体验。

阿里云提供安全隔离系统，实现下载镜像的统一管理和安全隔离机制。用户可以使用faascmd软件把编译好的加速器转换为阿里云的下载镜像，并下载到相应的FPGA。从安全和系统管理的角度，阿里云不会提供直接下载Bitstream到FPGA的接口。 同时，faascmd软件也提供全套的镜像管理流程，例如查看、删除及上传等等操作。

阿里云同时提供支持流程使得加速器开发商可以将加速器下载镜像，或者虚拟机镜像发布到Marketplace进行销售和分享。

开发与部署

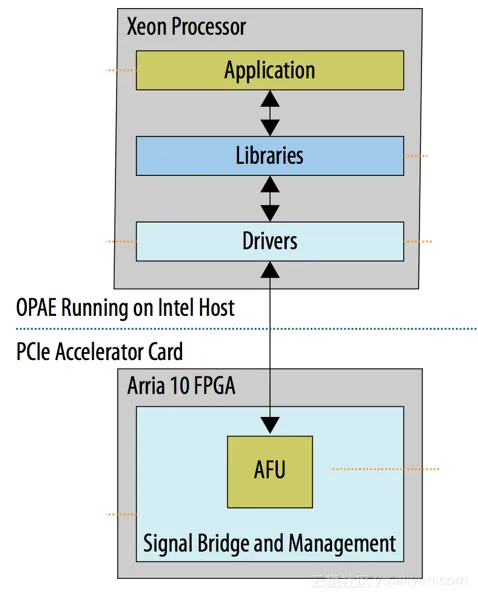

通常一个加速器设计到涉及到软件和硬件的开发。阿里云基于Intel DCP（Discrete Configurable Platform）提供了相应的SDK和HDK来支持F1平台的加速逻辑设计。平台结构如下图。

SDK包括Drivers和Library。用户可以基于SDK开发自己的应用Application。 Driver层面主要由Intel OPAE（Open Programmable Acceleration Engine）支持，完成和FPGA交互的各种底层驱动，例如bitstream处理，数据交换以及系统数据交互仿真环境等等；Library可由用户或者官方共同提供，用于支持特定场景的应用开发。

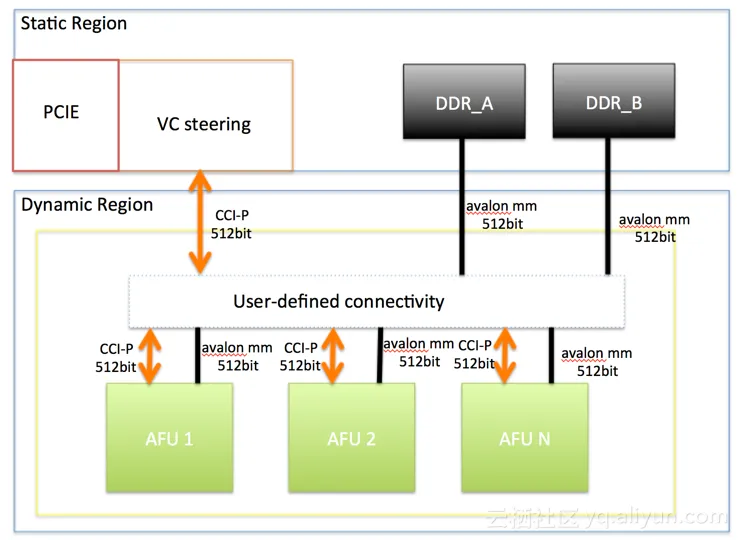

HDK提供了FPGA内部Shell来处理一些公用的接口逻辑，例如PCIe，外部DDR控制，时钟控制等通用接口逻辑。用户需要根据这些通用逻辑的接口要求开发AFU（Accelerator Function Units）。DCP中加速模块和上位机交互主要通过CCI接口来作为桥梁；同时提供基于Avalon-MM总线接口的外部存储接口（EMIF）来访问DDR RAM。

在F1基础镜像中，分别基于RTL开发的实例dma_afu和基于OpenCL流程的实例Matrix Multiplication。开发者可以参照例程快速开发自己的加速应用。
