【硬件测试】基于FPGA的1024QAM基带通信系统开发与硬件片内测试,包含信道模块,误码统计模块,可设置SNR

1.算法仿真效果
本文是之前写的文章:

《基于FPGA的1024QAM基带通信系统,包含testbench,高斯信道模块,误码率统计模块,可以设置不同SNR》

的硬件测试版本。

在系统在仿真版本基础上增加了ila在线数据采集模块，vio在线SNR设置模块，数据源模块。硬件ila测试结果如下：（完整代码运行后无水印）：

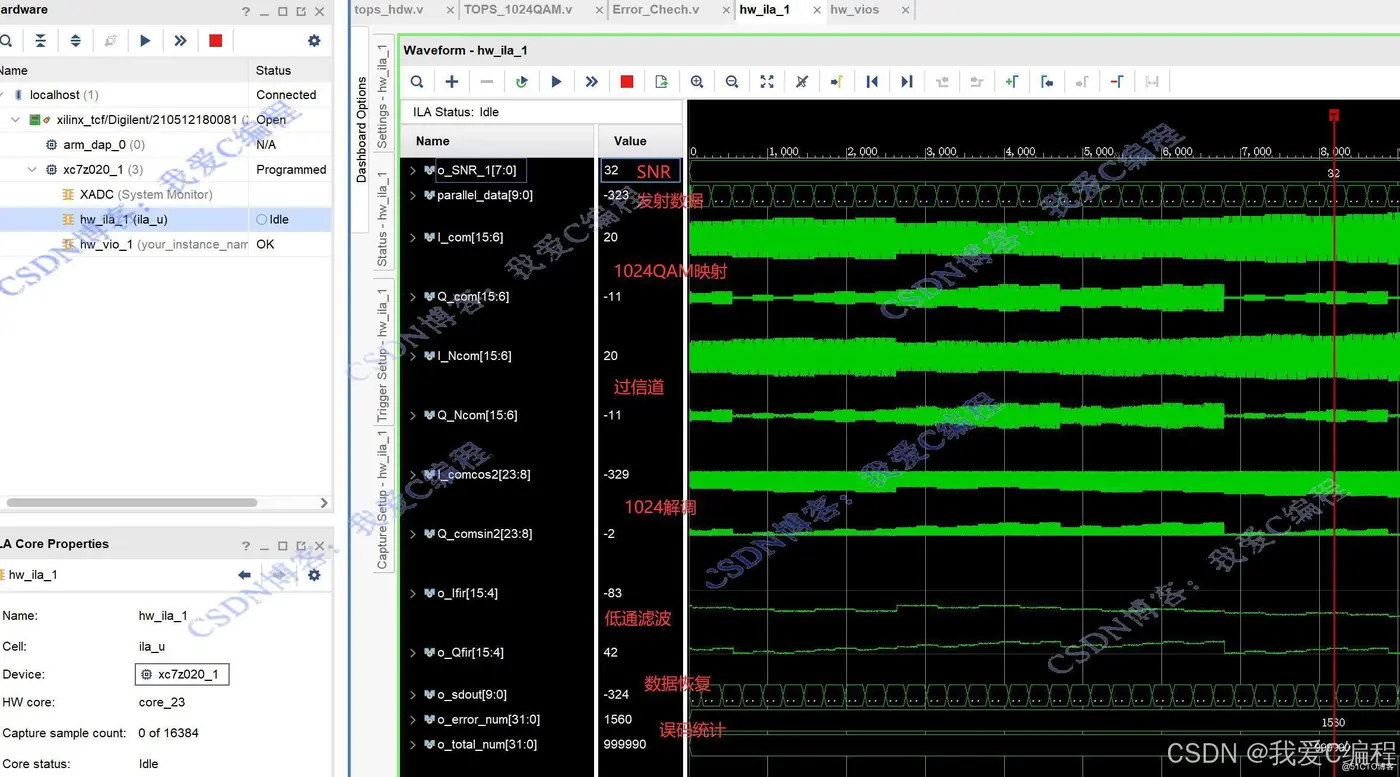

vio设置SNR=32db

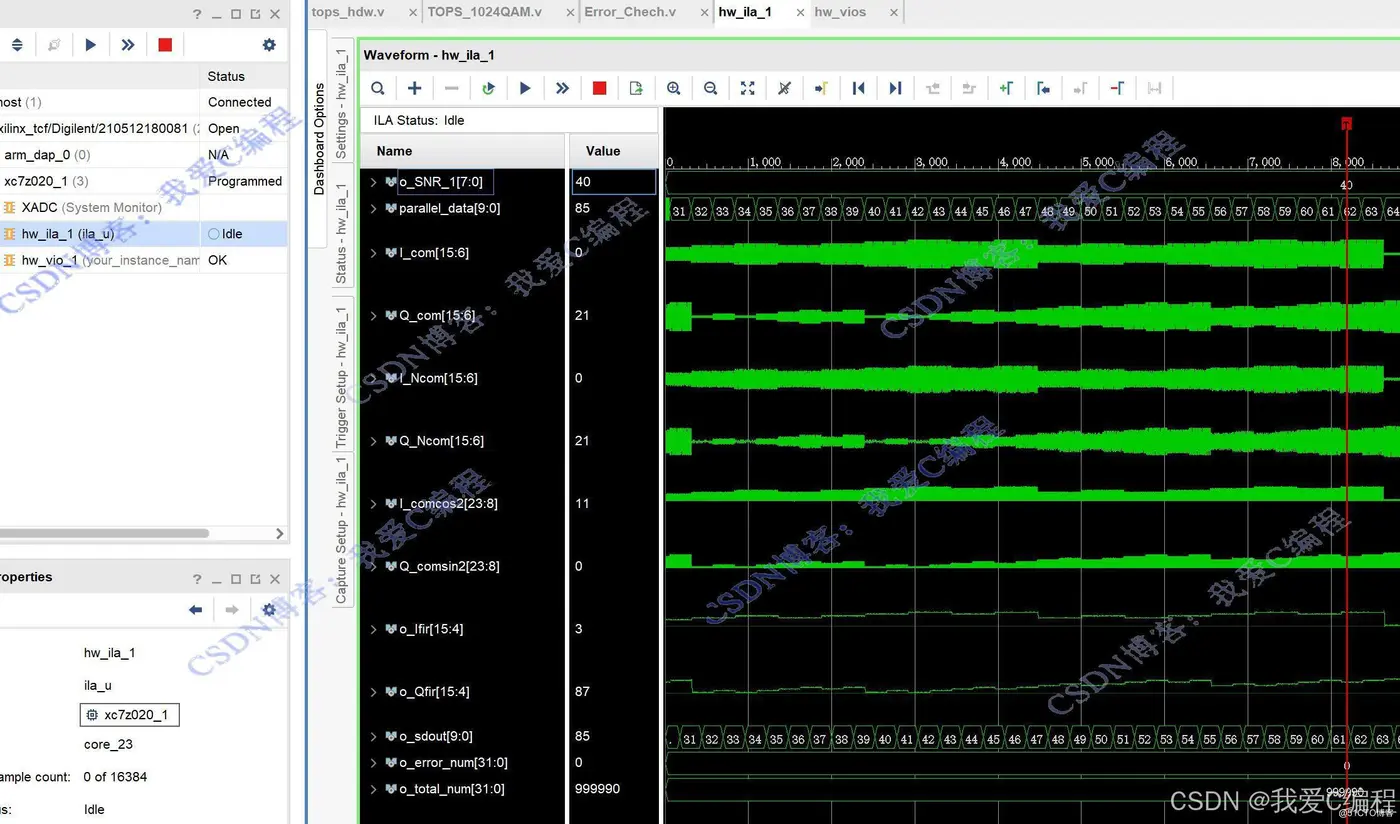

vio设置SNR=40db

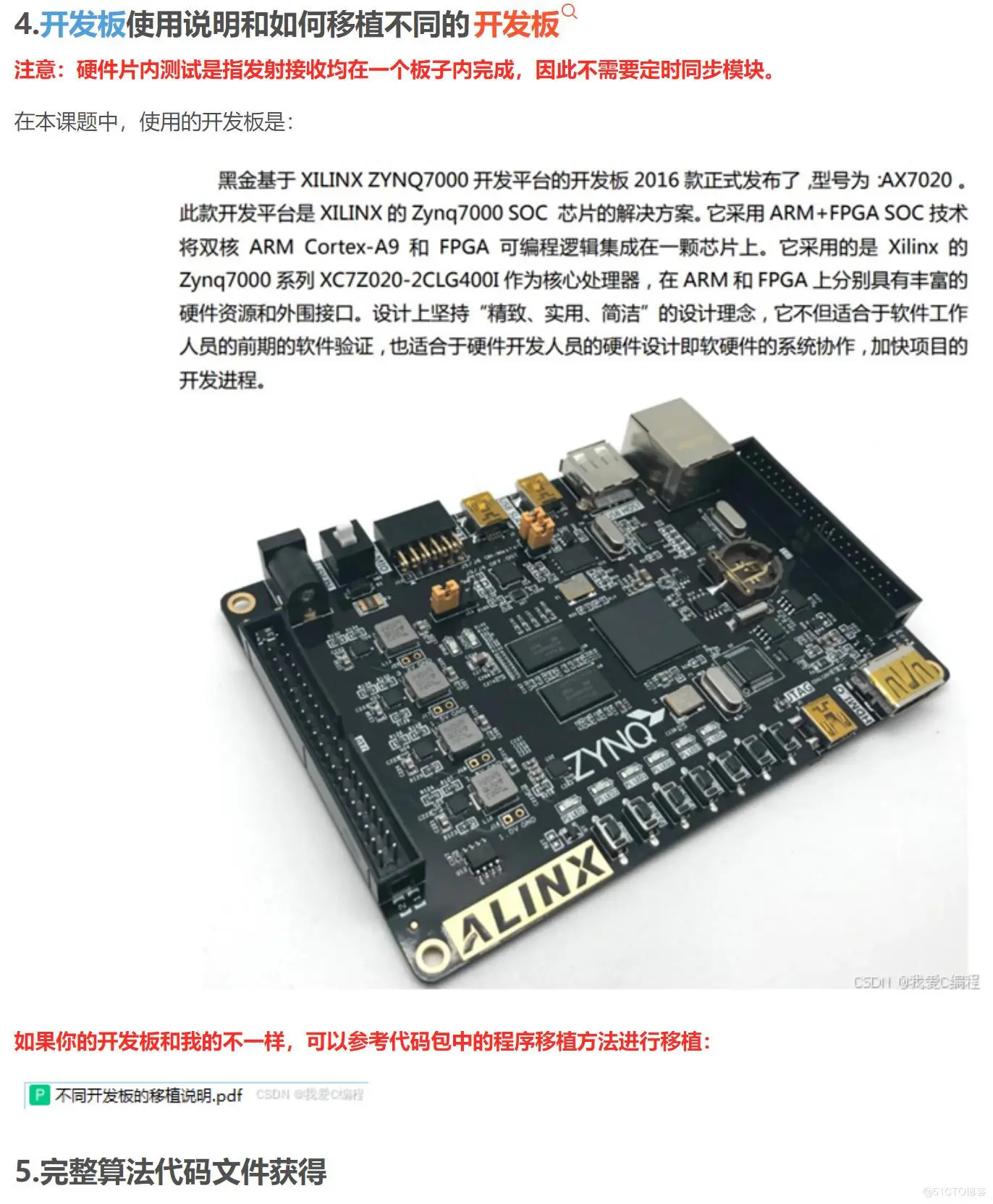

硬件测试操作步骤可参考程序配套的操作视频。

2.算法涉及理论知识概要

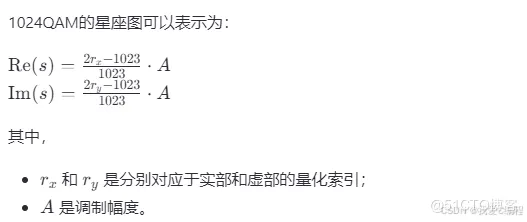

1024QAM是一种高级调制方式，可以携带更多的信息位（10比特/符号），从而实现更高的数据传输速率。然而，这也带来了更高的误码率（BER）要求和更复杂的信号处理需求。FPGA由于其可编程性和高性能，成为实现这种复杂调制的理想平台。1024QAM调制将输入的10比特映射到一个复数平面上的1024个不同的星座点之一。每个星座点的位置由输入比特决定，且分布在二维平面上。

基于FPGA的1024QAM基带通信系统通常包含以下几个模块：

数据接口：负责数据的输入输出。

串并转换：将串行数据转换为并行数据。

星座映射：将输入数据映射到星座点。

调制器：生成IQ信号。

解调器：从接收到的信号中恢复IQ信号。

星座检测：检测最接近的星座点。

并串转换：将并行数据转换为串行数据。

3.Verilog核心程序

````timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2024/12/04 15:36:43
// Design Name:
// Module Name: tops_hdw
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//

module tops_hdw(

input i_clk,
input i_rst,
output reg [3:0] led
);

//设置SNR
wire signed[7:0]o_SNR;
vio_0 your_instance_name (
.clk(i_clk), // input wire clk
.probe_out0(o_SNR) // output wire [7 : 0] probe_out0
);

wire [9:0] parallel_data;
wire signed[15:0]sin;
wire signed[15:0]cos;
wire signed[15:0] I_com;
wire signed[15:0] Q_com;
wire signed[15:0]I_Ncom;
wire signed[15:0]Q_Ncom;
wire signed[23:0]I_comcos2;
wire signed[23:0]Q_comsin2;
wire signed[15:0]o_Ifir;
wire signed[15:0]o_Qfir;
wire [9:0] o_sdout;
wire signed[31:0]o_error_num;
wire signed[31:0]o_total_num;

TOPS_1024QAM TOPS_1024QAM_u(
.clk (i_clk),
.rst (i_rst),
.start (1'b1),
.i_SNR (o_SNR),
.parallel_data (parallel_data),
.sin (sin),
.cos (cos),
.I_com (I_com),
.Q_com (Q_com),
.I_Ncom (I_Ncom),
.Q_Ncom (Q_Ncom),
.I_comcos2 (I_comcos2),
.Q_comsin2 (Q_comsin2),
.o_Ifir (o_Ifir),
.o_Qfir (o_Qfir),
.o_sdout (o_sdout),
.flag_reg (),
.o_error_num (o_error_num),
.o_total_num (o_total_num)
);

//ila篇内测试分析模块
ila_0 ila_u (
.clk(i_clk), // input wire clk
.probe0({
o_SNR,//8
I_com[15:6], Q_com[15:6],I_Ncom[15:6],Q_Ncom[15:6],//40
I_comcos2[23:8],Q_comsin2[23:8],o_Ifir[15:4],o_Qfir[15:4],//52
parallel_data,o_sdout,//20
o_error_num,o_total_num//64

         })
);

endmodule
```
