简介： 一款低功耗蓝牙心电采集处理模块

模块简介

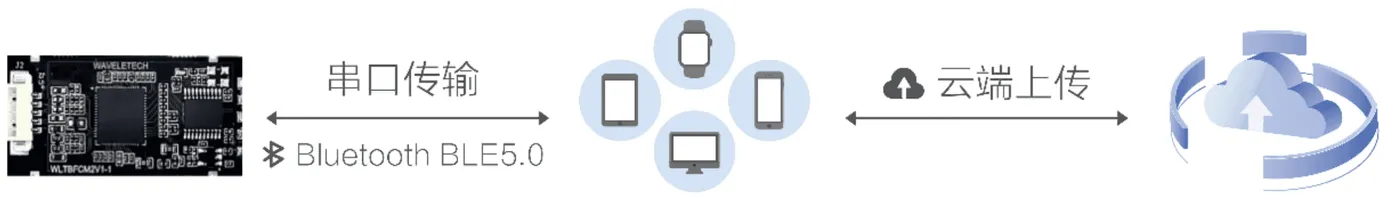

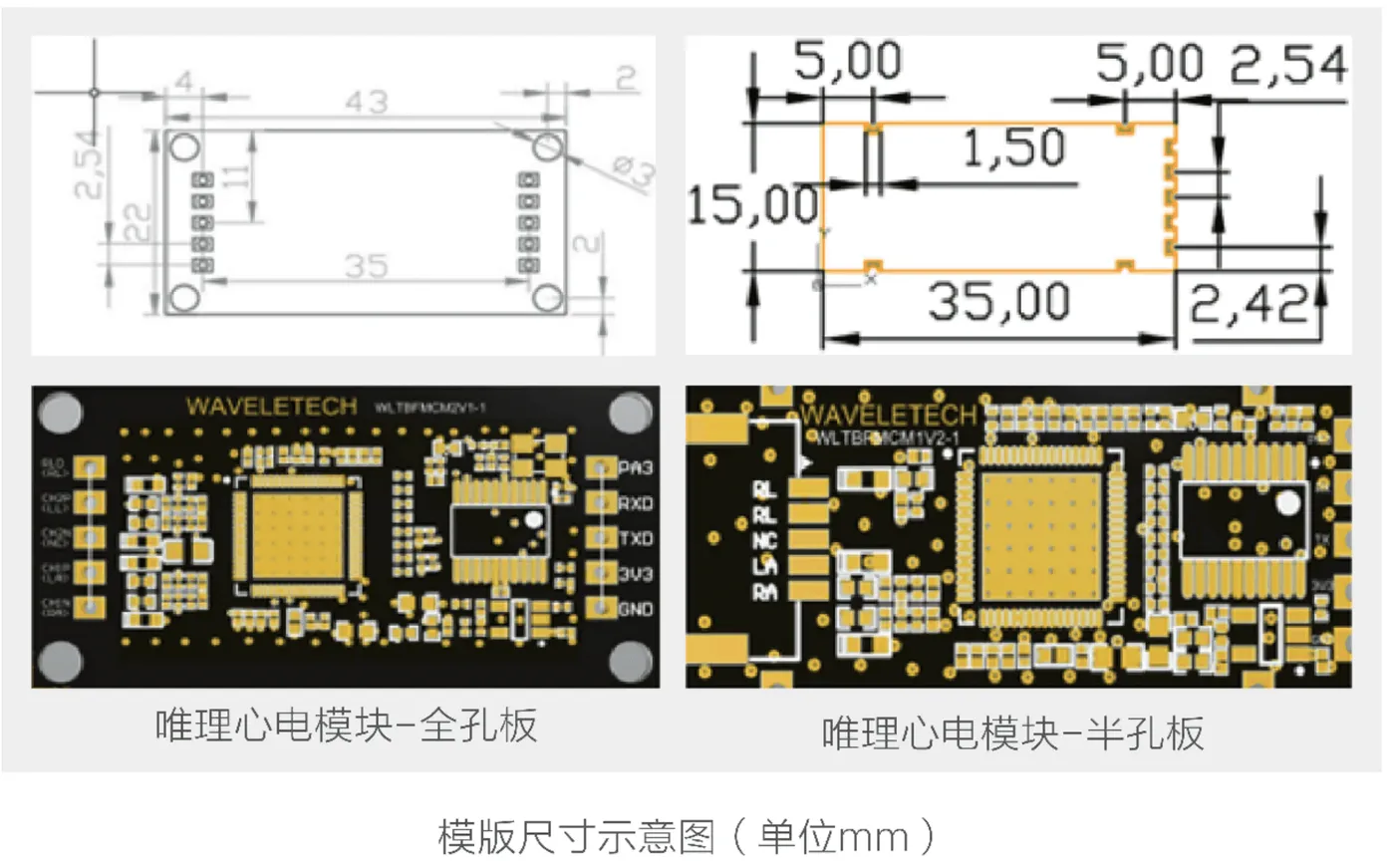

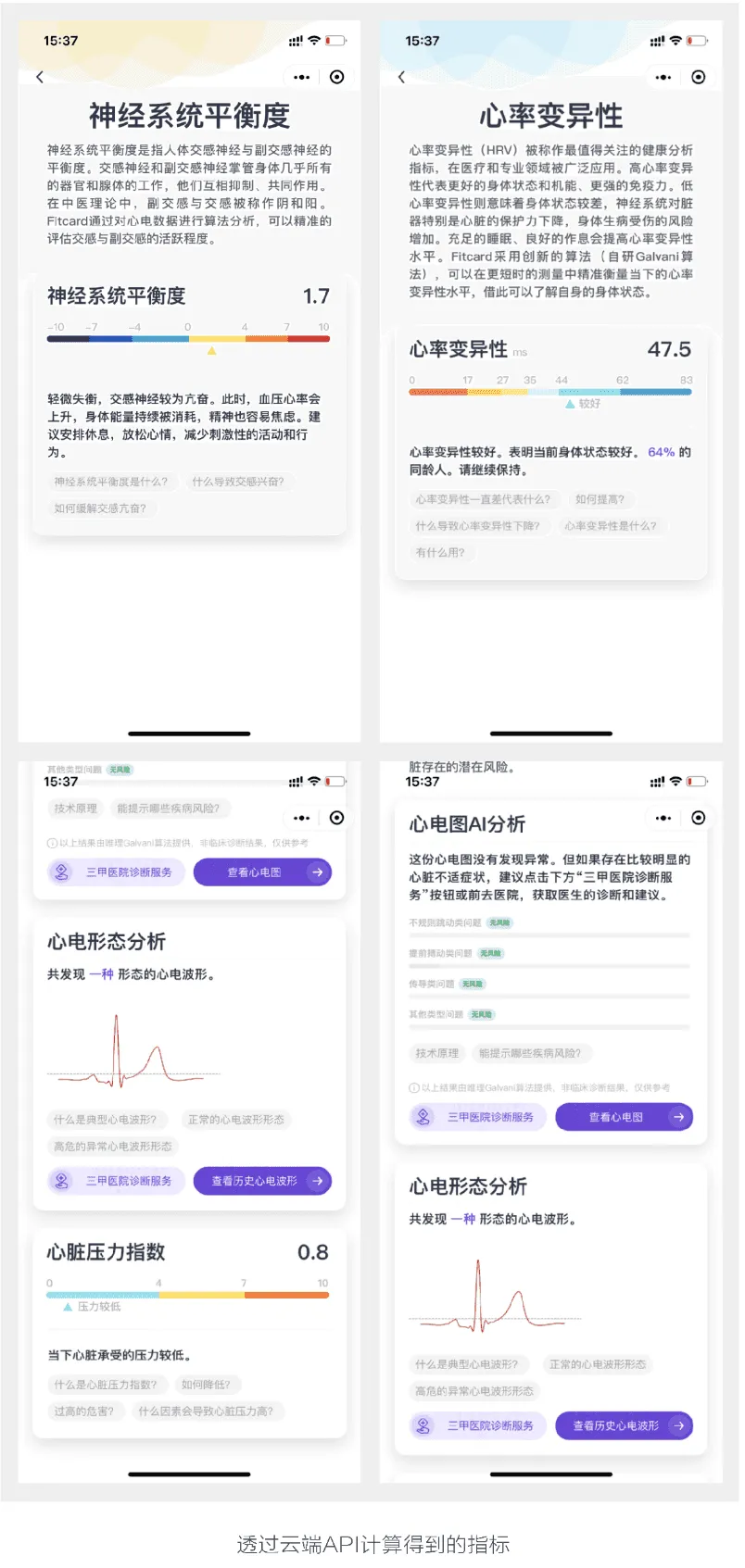

WLEC2医疗级心电模块是一款专用于ECG采集的模块，可以达到医疗器械注册的技术标准。模拟部分采用唯理科技低功耗高精度的 WL128 芯片采集，并配置硬件 RC 滤波，具有交流直流信号耦合方式;块内采用 32位高性能单片机，内置优秀的数据处理算法，可实时计算心率并输出心率以及经过处理的心电波形，配合唯理科技心电计算API，可以为用户提供有关心脏的丰富的健康和疾病分析指标。基于唯理自研芯片WL128，我们开发出了一套精简高效的心电采集模，而且还可以同步输出WLS128芯片的原始心块，可搭配蓝牙或串口传输数据，电采样的24bit数据，模块使用邮票孔和标准2.54mm插口的方式引出了数据和电源接口，且电极的信号可通过 5pin 间距1.27mm 的排座引出，使用方式灵活集成简单。

使用自研量产芯片，性能优越，响应迅速。
模块功耗达到最优，超低功耗，满足不同场景需求。
模块集成度高，成本大幅降低。
拥有配套算法，高效精准。
提供OEM等各种合作形式。
蓝牙传输速度快，适配广泛无丢包。
监测精度高，附带相关参数分析。
经过市场多家厂商使用认证。
安全指标高，能够通过相关法规认证达到投产目的。
输入工作电压 3.3V-5.0V。
系统噪声约5uVpp。
前置放大倍数6倍。
采样率250~500sps。
数据分辨率24bit。
状态指示灯:包括待机，数据发送，模块状态异常等不同状态的显示。
标准串口协议数据输出(115200~921600波特率，1个停止位，8个数据位，无奇偶校验)。
具有状态反馈引脚(INT)，主机可通过不同的电。
