01 引言

在前面的博客，我们学习了Flink的TableAP和SQL，有兴趣的同学可以参阅下：

本文主要讲的是Flink Table与SQL的一些案例。

02 Flink Table&SQL 案例

2.1 案例1（DataStream SQL统计）

需求：将DataStream注册为Table和View并进行SQL统计。

代码如下：

import static org.apache.flink.table.api.Expressions.$;
/**
 * 案例1：将DataStream注册为Table和View并进行SQL统计
 *
 * @author : YangLinWei
 * @createTime: 2022/3/8 2:07 下午
 */
public class Demo1 {
    public static void main(String[] args) throws Exception {
        //1.准备环境
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        //EnvironmentSettings settings = EnvironmentSettings.newInstance().useBlinkPlanner().inStreamingMode().build();
        //StreamTableEnvironment tEnv = StreamTableEnvironment.create(env, settings);
        StreamTableEnvironment tEnv = StreamTableEnvironment.create(env);
        //2.Source
        DataStream<Order> orderA = env.fromCollection(Arrays.asList(
                new Order(1L, "beer", 3),
                new Order(1L, "diaper", 4),
                new Order(3L, "rubber", 2)));
        DataStream<Order> orderB = env.fromCollection(Arrays.asList(
                new Order(2L, "pen", 3),
                new Order(2L, "rubber", 3),
                new Order(4L, "beer", 1)));
        //3.注册表
        // convert DataStream to Table
        Table tableA = tEnv.fromDataStream(orderA, $("user"), $("product"), $("amount"));
        // register DataStream as Table
        tEnv.createTemporaryView("OrderB", orderB, $("user"), $("product"), $("amount"));
        //4.执行查询
        System.out.println(tableA);
        // union the two tables
        Table resultTable = tEnv.sqlQuery(
                "SELECT * FROM " + tableA + " WHERE amount > 2 " +
                        "UNION ALL " +
                        "SELECT * FROM OrderB WHERE amount < 2"
        );
        //5.输出结果
        DataStream<Order> resultDS = tEnv.toAppendStream(resultTable, Order.class);
        resultDS.print();
        env.execute();
    }
    @Data
    @NoArgsConstructor
    @AllArgsConstructor
    public static class Order {
        public Long user;
        public String product;
        public int amount;
    }
}

运行结果：

2.2 案例2（DataStream Table&SQL统计）

需求：使用SQL和Table两种方式对DataStream中的单词进行统计。

示例代码如下（SQL方式）：

import static org.apache.flink.table.api.Expressions.$;
/**
 * 使用SQL和Table两种方式对DataStream中的单词进行统计。
 *
 * @author : YangLinWei
 * @createTime: 2022/3/8 2:13 下午
 */
public class Demo02 {
    public static void main(String[] args) throws Exception {
        //1.准备环境
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        StreamTableEnvironment tEnv = StreamTableEnvironment.create(env);
        //2.Source
        DataStream<WC> input = env.fromElements(
                new WC("Hello", 1),
                new WC("World", 1),
                new WC("Hello", 1)
        );
        //3.注册表
        tEnv.createTemporaryView("WordCount", input, $("word"), $("frequency"));
        //4.执行查询
        Table resultTable = tEnv.sqlQuery("SELECT word, SUM(frequency) as frequency FROM WordCount GROUP BY word");
        //5.输出结果
        //toAppendStream doesn't support consuming update changes which is produced by node GroupAggregate
        //DataStream<WC> resultDS = tEnv.toAppendStream(resultTable, WC.class);
        DataStream<Tuple2<Boolean, WC>> resultDS = tEnv.toRetractStream(resultTable, WC.class);
        resultDS.print();
        env.execute();
    }
    @Data
    @NoArgsConstructor
    @AllArgsConstructor
    public static class WC {
        public String word;
        public long frequency;
    }
}

运行结果：

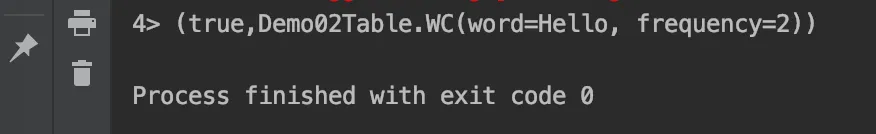

示例代码如下（Table方式）：

/**
 * 使用SQL和Table两种方式对DataStream中的单词进行统计
 *
 * @author : YangLinWei
 * @createTime: 2022/3/8 2:15 下午
 */
public class Demo02Table {
    public static void main(String[] args) throws Exception {
        //1.准备环境
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        StreamTableEnvironment tEnv = StreamTableEnvironment.create(env);
        //2.Source
        DataStream<WC> input = env.fromElements(
                new WC("Hello", 1),
                new WC("World", 1),
                new WC("Hello", 1)
        );
        //3.注册表
        Table table = tEnv.fromDataStream(input);
        //4.执行查询
        Table resultTable = table
                .groupBy($("word"))
                .select($("word"), $("frequency").sum().as("frequency"))
                .filter($("frequency").isEqual(2));
        //5.输出结果
        DataStream<Tuple2<Boolean, WC>> resultDS = tEnv.toRetractStream(resultTable, WC.class);
        resultDS.print();
        env.execute();
    }
    @Data
    @NoArgsConstructor
    @AllArgsConstructor
    public static class WC {
        public String word;
        public long frequency;
    }
}

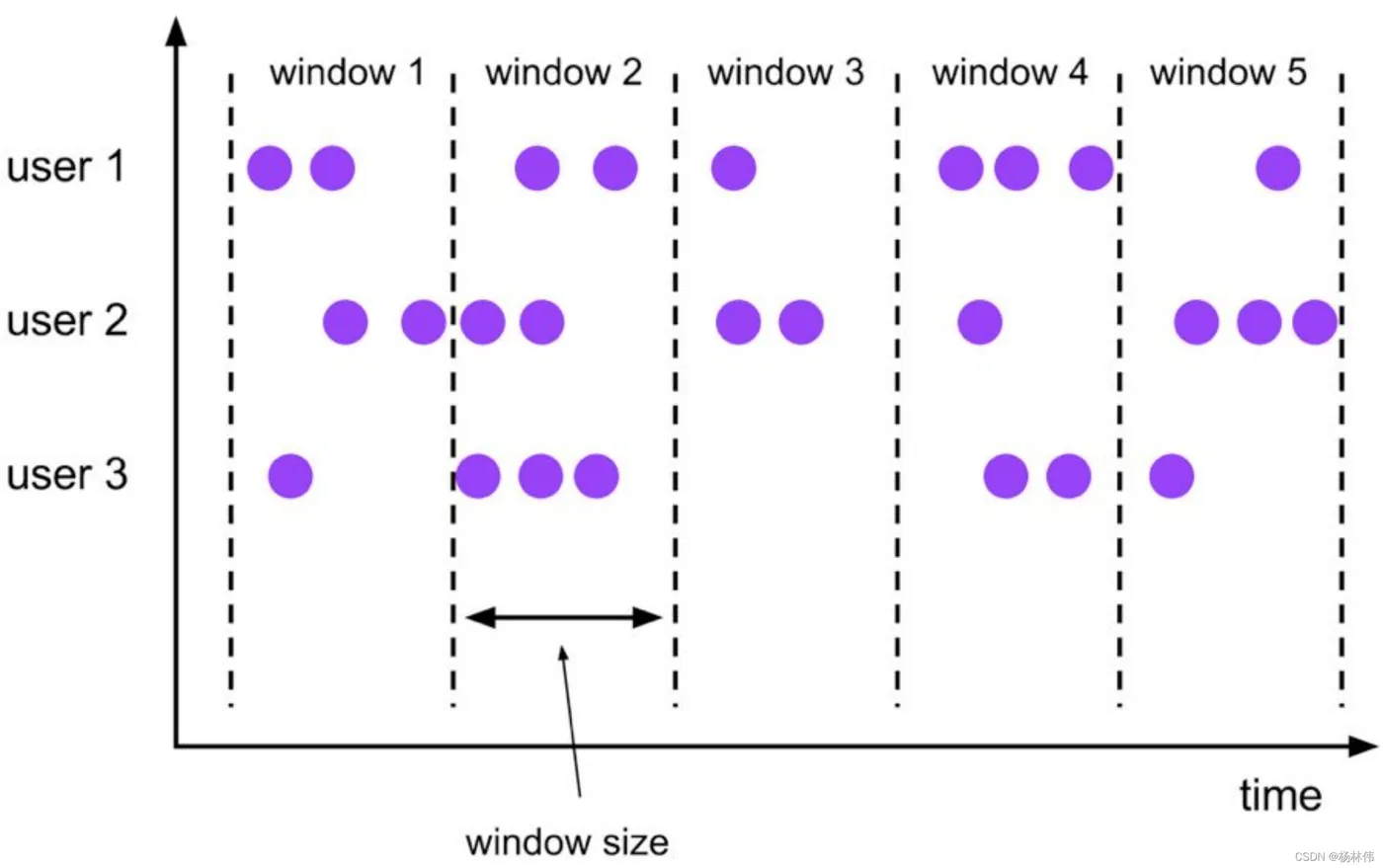

2.3 案例3（SQL与滚动窗口）

需求：使用Flink SQL来统计5秒内每个用户的订单总数、订单的最大金额、订单的最小金额，也就是每隔5秒统计最近5秒的每个用户的订单总数、订单的最大金额、订单的最小金额。

上面的需求使用流处理的Window的基于时间的滚动窗口就可以搞定!

编码步骤：

创建环境
使用自定义函数模拟实时流数据
设置事件时间和Watermaker
注册表
执行sql-可以使用sql风格或table风格
输出结果
触发执行

SQL方式实现：

/**
 * SQL方式实现
 *
 * @author : YangLinWei
 * @createTime: 2022/3/8 2:19 下午
 */
public class Demo3SQL {
    public static void main(String[] args) throws Exception {
        //1.准备环境
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        StreamTableEnvironment tEnv = StreamTableEnvironment.create(env);
        //2.Source
        DataStreamSource<Order> orderDS = env.addSource(new RichSourceFunction<Order>() {
            private Boolean isRunning = true;
            @Override
            public void run(SourceContext<Order> ctx) throws Exception {
                Random random = new Random();
                while (isRunning) {
                    Order order = new Order(UUID.randomUUID().toString(), random.nextInt(3), random.nextInt(101), System.currentTimeMillis());
                    TimeUnit.SECONDS.sleep(1);
                    ctx.collect(order);
                }
            }
            @Override
            public void cancel() {
                isRunning = false;
            }
        });
        //3.Transformation
        DataStream<Order> watermakerDS = orderDS
                .assignTimestampsAndWatermarks(
                        WatermarkStrategy.<Order>forBoundedOutOfOrderness(Duration.ofSeconds(2))
                                .withTimestampAssigner((event, timestamp) -> event.getCreateTime())
                );
        //4.注册表
        tEnv.createTemporaryView("t_order", watermakerDS,
                $("orderId"), $("userId"), $("money"), $("createTime").rowtime());
        //5.执行SQL
        String sql = "select " +
                "userId," +
                "count(*) as totalCount," +
                "max(money) as maxMoney," +
                "min(money) as minMoney " +
                "from t_order " +
                "group by userId," +
                "tumble(createTime, interval '5' second)";
        Table ResultTable = tEnv.sqlQuery(sql);
        //6.Sink
        //将SQL的执行结果转换成DataStream再打印出来
        //toAppendStream → 将计算后的数据append到结果DataStream中去
        //toRetractStream  → 将计算后的新的数据在DataStream原数据的基础上更新true或是删除false
        DataStream<Tuple2<Boolean, Row>> resultDS = tEnv.toRetractStream(ResultTable, Row.class);
        resultDS.print();
        env.execute();
    }
    @Data
    @AllArgsConstructor
    @NoArgsConstructor
    public static class Order {
        private String orderId;
        private Integer userId;
        private Integer money;
        private Long createTime;
    }
}

Table实现方式：

/**
 * Table方式
 *
 * @author : YangLinWei
 * @createTime: 2022/3/8 2:26 下午
 */
public class Demo3Table {
    public static void main(String[] args) throws Exception {
        //1.准备环境
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        StreamTableEnvironment tEnv = StreamTableEnvironment.create(env);
        //2.Source
        DataStreamSource<Order> orderDS = env.addSource(new RichSourceFunction<Order>() {
            private Boolean isRunning = true;
            @Override
            public void run(SourceContext<Order> ctx) throws Exception {
                Random random = new Random();
                while (isRunning) {
                    Order order = new Order(UUID.randomUUID().toString(), random.nextInt(3), random.nextInt(101), System.currentTimeMillis());
                    TimeUnit.SECONDS.sleep(1);
                    ctx.collect(order);
                }
            }
            @Override
            public void cancel() {
                isRunning = false;
            }
        });
        //3.Transformation
        DataStream<Order> watermakerDS = orderDS
                .assignTimestampsAndWatermarks(
                        WatermarkStrategy.<Order>forBoundedOutOfOrderness(Duration.ofSeconds(2))
                                .withTimestampAssigner((event, timestamp) -> event.getCreateTime())
                );
        //4.注册表
        tEnv.createTemporaryView("t_order", watermakerDS,
                $("orderId"), $("userId"), $("money"), $("createTime").rowtime());
        //查看表约束
        tEnv.from("t_order").printSchema();
        //5.TableAPI查询
        Table ResultTable = tEnv.from("t_order")
                //.window(Tumble.over("5.second").on("createTime").as("tumbleWindow"))
                .window(Tumble.over(lit(5).second())
                        .on($("createTime"))
                        .as("tumbleWindow"))
                .groupBy($("tumbleWindow"), $("userId"))
                .select(
                        $("userId"),
                        $("userId").count().as("totalCount"),
                        $("money").max().as("maxMoney"),
                        $("money").min().as("minMoney"));
        //6.将SQL的执行结果转换成DataStream再打印出来
        DataStream<Tuple2<Boolean, Row>> resultDS = tEnv.toRetractStream(ResultTable, Row.class);
        resultDS.print();
        //7.excute
        env.execute();
    }
    @Data
    @AllArgsConstructor
    @NoArgsConstructor
    public static class Order {
        private String orderId;
        private Integer userId;
        private Integer money;
        private Long createTime;
    }
}

2.4 案例4（SQL消费Kafka）

需求：从Kafka中消费数据并过滤出状态为success的数据再写入到Kafka

{"user_id": "1", "page_id":"1", "status": "success"}
{"user_id": "1", "page_id":"1", "status": "success"}
{"user_id": "1", "page_id":"1", "status": "success"}
{"user_id": "1", "page_id":"1", "status": "success"}
{"user_id": "1", "page_id":"1", "status": "fail"}

/export/server/kafka/bin/kafka-topics.sh --create --zookeeper node1:2181 --replication-factor 2 --partitions 3 --topic input_kafka
/export/server/kafka/bin/kafka-topics.sh --create --zookeeper node1:2181 --replication-factor 2 --partitions 3 --topic output_kafka
/export/server/kafka/bin/kafka-console-producer.sh --broker-list node1:9092 --topic input_kafka
/export/server/kafka/bin/kafka-console-consumer.sh --bootstrap-server node1:9092 --topic output_kafka --from-beginning

代码实现：

/**
 * 从Kafka中消费数据并过滤出状态为success的数据再写入到Kafka
 *
 * @author : YangLinWei
 * @createTime: 2022/3/8 2:30 下午
 */
public class Demo4 {
    public static void main(String[] args) throws Exception {
        //1.准备环境
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        StreamTableEnvironment tEnv = StreamTableEnvironment.create(env);
        //2.Source
        TableResult inputTable = tEnv.executeSql(
                "CREATE TABLE input_kafka (\n" +
                        "  `user_id` BIGINT,\n" +
                        "  `page_id` BIGINT,\n" +
                        "  `status` STRING\n" +
                        ") WITH (\n" +
                        "  'connector' = 'kafka',\n" +
                        "  'topic' = 'input_kafka',\n" +
                        "  'properties.bootstrap.servers' = 'node1:9092',\n" +
                        "  'properties.group.id' = 'testGroup',\n" +
                        "  'scan.startup.mode' = 'latest-offset',\n" +
                        "  'format' = 'json'\n" +
                        ")"
        );
        TableResult outputTable = tEnv.executeSql(
                "CREATE TABLE output_kafka (\n" +
                        "  `user_id` BIGINT,\n" +
                        "  `page_id` BIGINT,\n" +
                        "  `status` STRING\n" +
                        ") WITH (\n" +
                        "  'connector' = 'kafka',\n" +
                        "  'topic' = 'output_kafka',\n" +
                        "  'properties.bootstrap.servers' = 'node1:9092',\n" +
                        "  'format' = 'json',\n" +
                        "  'sink.partitioner' = 'round-robin'\n" +
                        ")"
        );
        String sql = "select " +
                "user_id," +
                "page_id," +
                "status " +
                "from input_kafka " +
                "where status = 'success'";
        Table ResultTable = tEnv.sqlQuery(sql);
        DataStream<Tuple2<Boolean, Row>> resultDS = tEnv.toRetractStream(ResultTable, Row.class);
        resultDS.print();
        tEnv.executeSql("insert into output_kafka select * from " + ResultTable);
        //7.excute
        env.execute();
    }
}

03 Flink SQL常用算子

3.1 SELECT

SELECT ：用于从 DataSet/DataStream 中选择数据，用于筛选出某些列。

示例：

SELECT * FROM Table；// 取出表中的所有列
SELECT name，age FROM Table；// 取出表中 name 和 age两列

与此同时 SELECT语句中可以使用函数和别名，例如我们上面提到的 WordCount中：

SELECT word, COUNT(word) FROM table GROUP BY word;
• 1

3.2 WHERE

WHERE ：用于从数据集/流中过滤数据，与 SELECT 一起使用，用于根据某些条件对关系做水平分割，即选择符合条件的记录。

示例：

SELECT name，age FROM Table where name LIKE ‘% 小明 %’；
SELECT * FROM Table WHERE age = 20；

WHERE是从原数据中进行过滤，那么在WHERE条件中，Flink SQL同样支持 =、<、>、<>、>=、<=，以及 AND、OR等表达式的组合，最终满足过滤条件的数据会被选择出来。并且 WHERE 可以结合IN、NOT IN联合使用。举个例子：

SELECT name, age
FROM Table
WHERE name IN (SELECT name FROM Table2)

3.3 DISTINCT

DISTINCT：用于从数据集/流中去重根据 SELECT 的结果进行去重。

示例：

SELECT DISTINCT name FROM Table;

对于流式查询，计算查询结果所需的 State可能会无限增长，用户需要自己控制查询的状态范围，以防止状态过大。

3.4 GROUP BY

GROUP BY ：是对数据进行分组操作。例如我们需要计算成绩明细表中，每个学生的总分。

示例：

SELECT name, SUM(score) as TotalScore FROM Table GROUP BY name;

3.5 UNION 和 UNION ALL

UNION: 用于将两个结果集合并起来，要求两个结果集字段完全一致，包括字段类型、字段顺序。不同于 UNION ALL 的是，UNION 会对结果数据去重。

示例：

SELECT * FROM T1 UNION (ALL) SELECT * FROM T2；
• 1

3.6 JOIN

JOIN ：用于把来自两个表的数据联合起来形成结果表，Flink支持的JOIN 类型包括：

JOIN - INNER JOIN
LEFT JOIN - LEFT OUTER JOIN
RIGHT JOIN - RIGHT OUTER JOIN
FULL JOIN - FULL OUTER JOIN

这里的 JOIN的语义和我们在关系型数据库中使用的 JOIN 语义一致。

示例：JOIN(将订单表数据和商品表进行关联)

SELECT * FROM Orders INNER JOIN Product ON Orders.productId = Product.id

LEFT JOIN与 JOIN 的区别是当右表没有与左边相 JOIN 的数据时候，右边对应的字段补NULL输出，RIGHT JOIN 相当于LEFT JOIN左右两个表交互一下位置。FULL JOIN相当于RIGHT JOIN 和 LEFT JOIN之后进行UNION ALL 操作，示例：

SELECT * FROM Orders LEFT JOIN Product ON Orders.productId = Product.id
SELECT * FROM Orders RIGHT JOIN Product ON Orders.productId = Product.id
SELECT * FROM Orders FULL OUTER JOIN Product ON Orders.productId = Product.id

3.7 Group Window

根据窗口数据划分的不同，目前 Apache Flink有如下 3 种 Bounded Window：

滚动窗口（Tumble）：窗口数据有固定的大小，窗口数据无叠加；
滑动窗口（Hop）：窗口数据有固定大小，并且有固定的窗口重建频率，窗口数据有叠加；
会话窗口（Session）：窗口数据没有固定的大小，根据窗口数据活跃程度划分窗口，窗口数据无叠加。

3.7.1 Tumble Window滚动窗口

Tumble 滚动窗口有固定大小，窗口数据不重叠，具体语义如下：

Tumble 滚动窗口对应的语法如下：

SELECT
    [gk],
    [TUMBLE_START(timeCol, size)],
    [TUMBLE_END(timeCol, size)],
    agg1(col1),
    ...
    aggn(colN)
FROM Tab1
GROUP BY [gk], TUMBLE(timeCol, size)

其中：

[gk] ：决定了是否需要按照字段进行聚合；
TUMBLE_START：代表窗口开始时间；
TUMBLE_END ：代表窗口结束时间；
timeCol ：是流表中表示时间字段；
size ：表示窗口的大小，如秒、分钟、小时、天。

举个例子，假如我们要计算每个人每天的订单量，按照user进行聚合分组：

SELECT user, TUMBLE_START(rowtime, INTERVAL ‘1’ DAY) as wStart, SUM(amount)
FROM Orders
GROUP BY TUMBLE(rowtime, INTERVAL ‘1’ DAY), user;

3.7.2 Hop Window滑动窗口

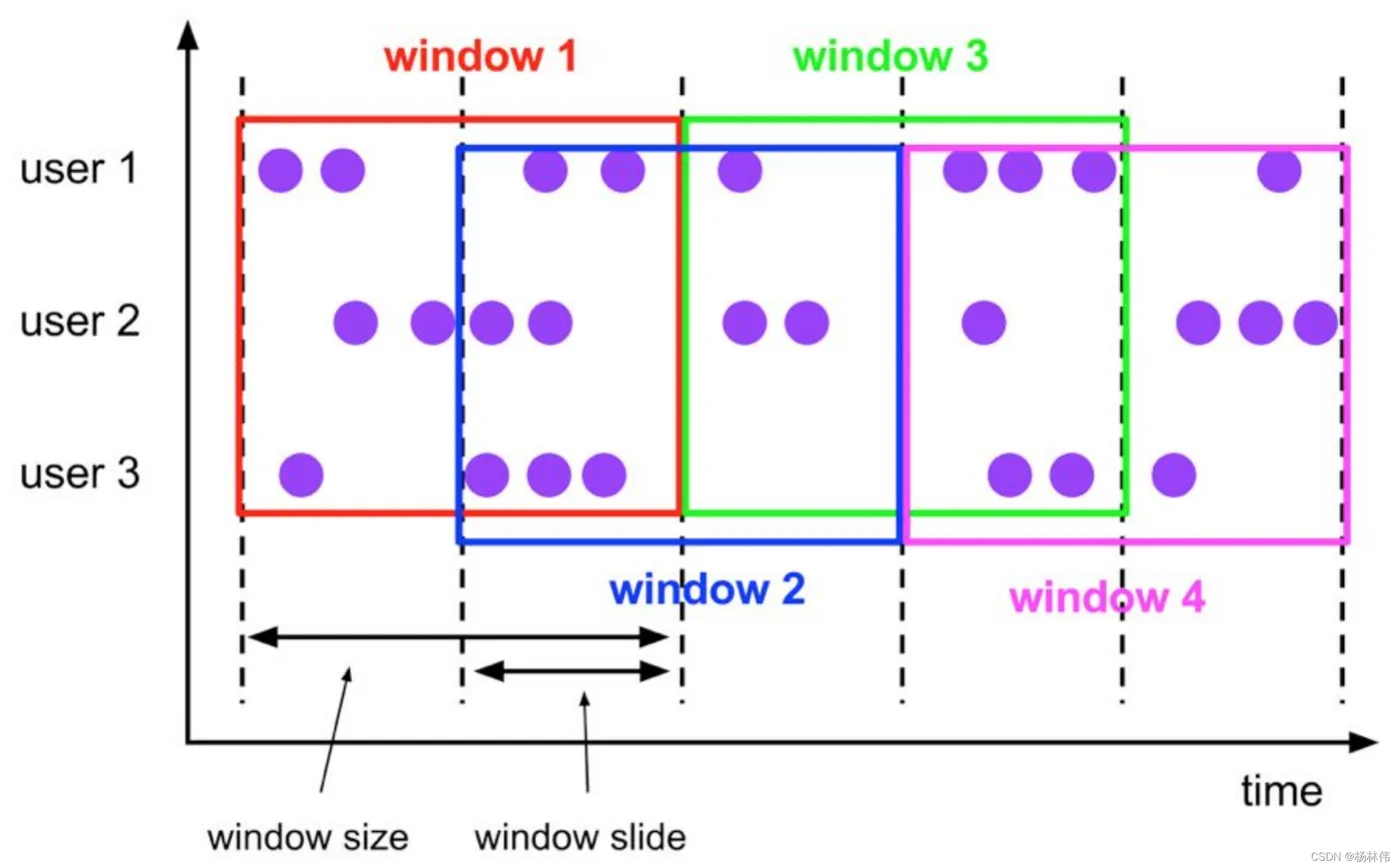

Hop 滑动窗口和滚动窗口类似，窗口有固定的size，与滚动窗口不同的是滑动窗口可以通过slide参数控制滑动窗口的新建频率。因此当 slide 值小于窗口size 的值的时候多个滑动窗口会重叠，具体语义如下：

Hop 滑动窗口对应语法如下：

SELECT
    [gk],
    [HOP_START(timeCol, slide, size)] ,
    [HOP_END(timeCol, slide, size)],
    agg1(col1),
    ...
    aggN(colN)
FROM Tab1
GROUP BY [gk], HOP(timeCol, slide, size)

每次字段的意思和 Tumble 窗口类似：

[gk] ：决定了是否需要按照字段进行聚合；
HOP_START：表示窗口开始时间；
HOP_END：表示窗口结束时间；
timeCol ：表示流表中表示时间字段；
slide：表示每次窗口滑动的大小；
size：表示整个窗口的大小，如秒、分钟、小时、天。

举例说明，我们要每过一小时计算一次过去 24 小时内每个商品的销量：

SELECT product, SUM(amount)
FROM Orders
GROUP BY product,HOP(rowtime, INTERVAL '1' HOUR, INTERVAL '1' DAY)

3.7.3 Session Window会话时间窗口

会话时间窗口没有固定的持续时间，但它们的界限由interval不活动时间定义，即如果在定义的间隙期间没有出现事件，则会话窗口关闭。

Seeeion 会话窗口对应语法如下：

SELECT
    [gk],
    SESSION_START(timeCol, gap) AS winStart,
    SESSION_END(timeCol, gap) AS winEnd,
    agg1(col1),
     ...
    aggn(colN)
FROM Tab1
GROUP BY [gk], SESSION(timeCol, gap)

字段解析：

[gk] ：决定了是否需要按照字段进行聚合；
SESSION_START ：表示窗口开始时间；
SESSION_END ：表示窗口结束时间；
timeCol ：表示流表中表示时间字段；
gap ：表示窗口数据非活跃周期的时长。

例如，我们需要计算每个用户访问时间 12 小时内的订单量：

SELECT user, SESSION_START(rowtime, INTERVAL ‘12’ HOUR) AS sStart, SESSION_ROWTIME(rowtime, INTERVAL ‘12’ HOUR) AS sEnd, SUM(amount)
FROM Orders
GROUP BY SESSION(rowtime, INTERVAL ‘12’ HOUR), user

04 文末

本文主要讲解Flink Table和SQL的案例以及Flink SQL常用算子的总结，谢谢大家的阅读，本文完！

Flink教程（17）- Flink Table与SQL（案例与SQL算子）

01 引言

02 Flink Table&SQL 案例

2.1 案例1（DataStream SQL统计）

2.2 案例2（DataStream Table&SQL统计）

2.3 案例3（SQL与滚动窗口）

2.4 案例4（SQL消费Kafka）

03 Flink SQL常用算子

3.1 SELECT

3.2 WHERE

3.3 DISTINCT

3.4 GROUP BY

3.5 UNION 和 UNION ALL

3.6 JOIN

3.7 Group Window

3.7.1 Tumble Window滚动窗口

3.7.2 Hop Window滑动窗口

3.7.3 Session Window会话时间窗口

04 文末

热门文章

最新文章

相关课程

相关电子书

相关实验场景

探索云世界

热门

云计算

大数据

云原生

人工智能

数据库

开发与运维

活动广场

任务中心

训练营

直播

乘风者计划

下载

镜像站

技术资料

Flink教程（17）- Flink Table与SQL（案例与SQL算子）

01 引言

02 Flink Table&SQL 案例

2.1 案例1（DataStream SQL统计）

2.2 案例2（DataStream Table&SQL统计）

2.3 案例3（SQL与滚动窗口）

2.4 案例4（SQL消费Kafka）

03 Flink SQL常用算子

3.1 SELECT

3.2 WHERE

3.3 DISTINCT

3.4 GROUP BY

3.5 UNION 和 UNION ALL

3.6 JOIN

3.7 Group Window

3.7.1 Tumble Window滚动窗口

3.7.2 Hop Window滑动窗口

3.7.3 Session Window会话时间窗口

04 文末

热门文章

最新文章

相关课程

相关电子书

相关实验场景
