一、数据挖掘基础环境安装与使用
1.1 库的安装
本教程基于win10下，Python版本为3.7
- 创建虚拟环境
conda create -n data_mining python=3.7
- 激活环境
conda activate data_mining
- 安装需要的相关库
整个数据挖掘基础阶段会用到的库，为了统一版本号，安装以下版本
matplotlib==2.2.2 numpy==1.14.2 pandas==0.20.3 TA-Lib==0.4.16 # 技术指标库 tables==3.4.2 # hdf5 jupyter==1.0.0 # 数据分析与展示平台
使用以下命令
pip install matplotlib==2.2.2 -i https://pypi.douban.com/simple pip install numpy -i https://pypi.douban.com/simple pip install pandas -i https://pypi.douban.com/simple pip install tables -i https://pypi.douban.com/simple pip install jupyter==1.0.0 -i https://pypi.douban.com/simple
安装TA-Lib需要找轮子，安装教程查看此链接：博客链接
1.2 jupyter notebook使用
jupyter怎么使用查看我的另外一篇博客：链接
jupyter设置代码自动补全功能：教程链接
优势：
- 画图方便
- 数据展示方便：按代码块运行
1 界面启动：终端输入：
jupyter notebook

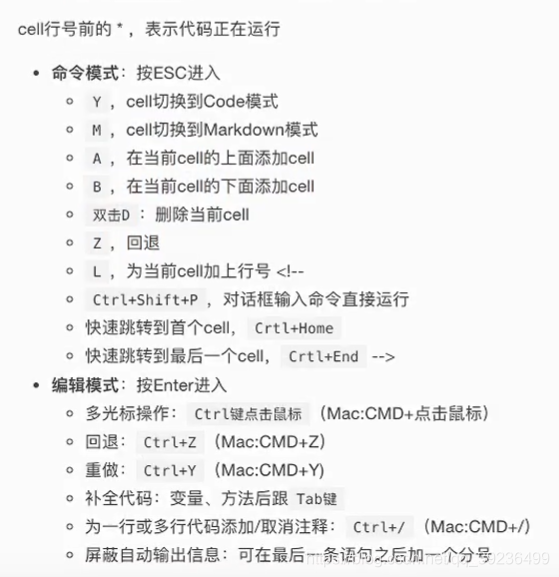

2 cell操作
cell：一块代码块
编辑模式
命令模式：按ESC退出编辑，进入命令模式
2）快捷键操作
shift +enter：执行本单元格代码，并跳转到下一单元
Ctrl+enter：执行本单元代码，留在本单元

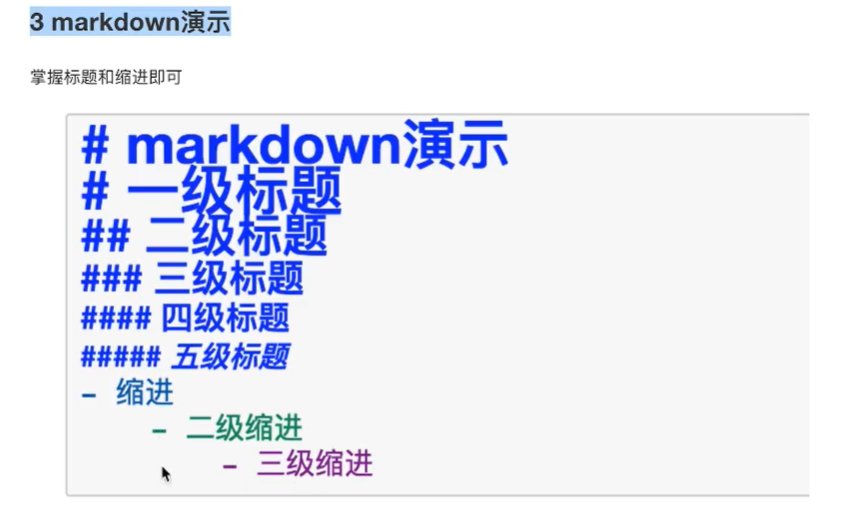

3 markdown演示
二、Matplotlib
2.1 Matplotlib之HelloWorld
2.1.1 什么是Matplotlib
专门用于开发2D图表（包括3D图表），画二维图表的工具库
以渐进、交互式方式实现数据可视化
mat：matrix矩阵
plot：画图
lib：library库
2.1.2 为什么要学习Matplotlib
可视化是在整个数据挖掘的关键辅助工具，可以清晰的理解数据，从而调整我们的分析方法。
- 能将数据进行可视化，更直观的呈现
- 使数据更加客观、更具有说服力

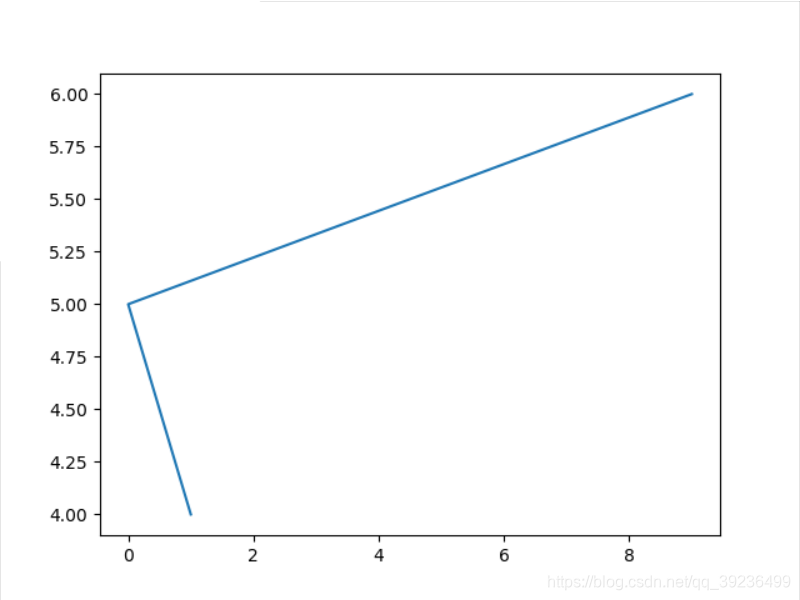

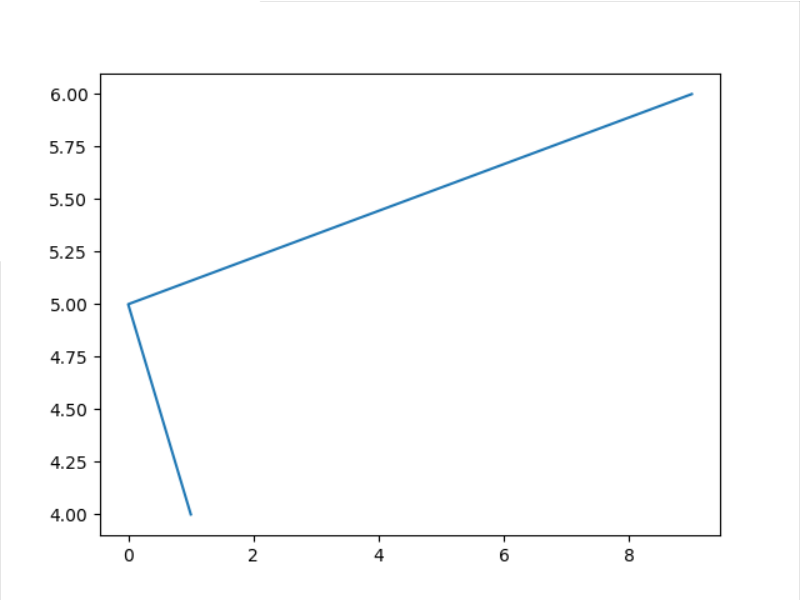

2.1.3 实现一个简单的Matplotlib画图
import matplotlib.pyplot as plt #%matplotlib inline plt.figure() plt.plot([1,0,9],[4,5,6]) # x,y plt.show()

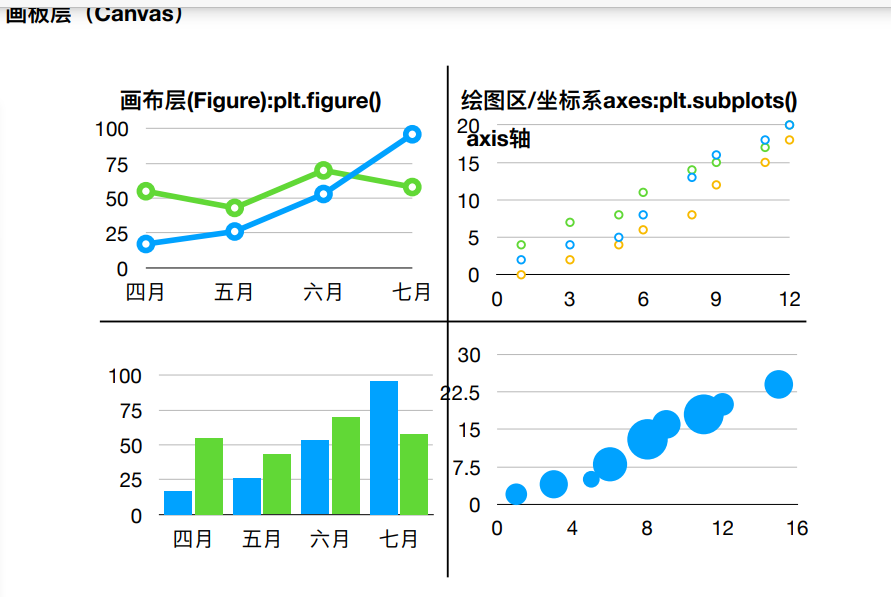

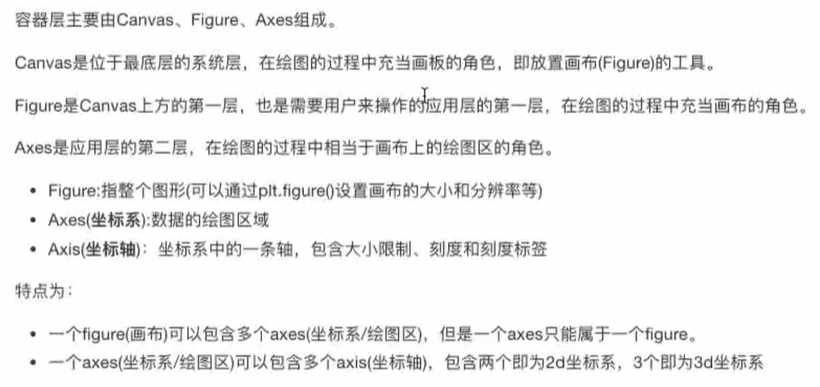

2.1.5 扩展知识点：Matplotlib三层结构

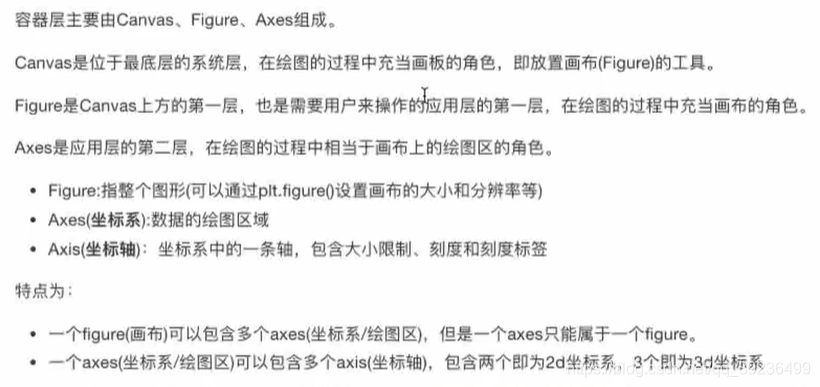

1 容器层
- 画板层Canvas
- 画布层Figure
- 绘图区
2 辅助显示层
3 图像层
2.2 折线图（plot）与基础绘图功能
2.2.1 折线图绘制与保存图片
为了更好地理解所有基础绘图功能，我们通过天气温度变化的绘图来融合所有的基础API使用
1 matplotlib.pyplot模块
该模块包含了一系列类似于MATLAB的画图函数。它的函数作用于当前图形（figure）的当前坐标系（axes）
import matplotlib.pyplot as plt

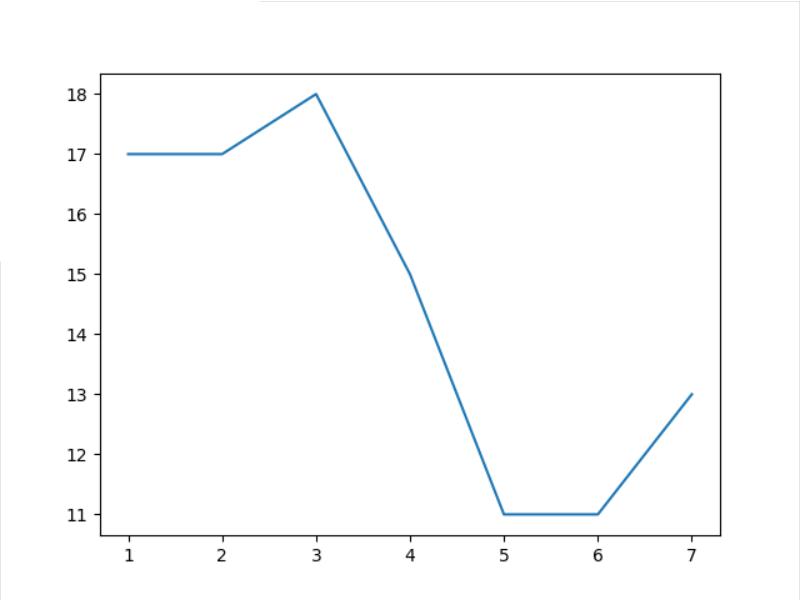

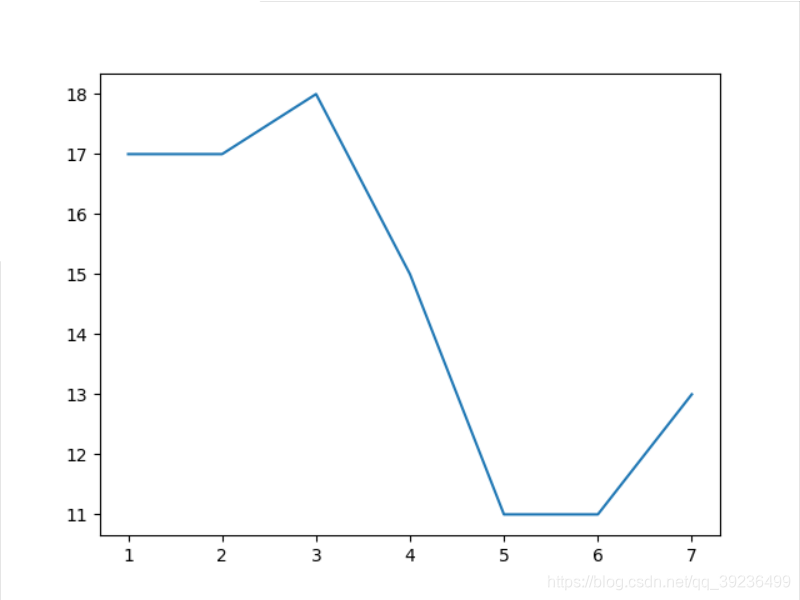

2 折线图绘制与显示
展现上海一周的天气，比如从星期一到星期日的天气温度
import matplotlib.pyplot as plt # 折线图绘图与显示 # 1、创建画布 plt.figure() # 2、 plt.plot([1,2,3,4,5,6,7],[17,17,18,15,11,11,13]) # 3、显示图像 plt.show()
3 设置画布属性与图片保存
plt.figure(figsize=(), dpi=) sigsize:指定图的长度 dpi:图像的清晰度 返回fig对象 plt.savefig(path)
例：
import matplotlib.pyplot as plt # 折线图绘图与显示 # 1、创建画布 plt.figure(figsize=(20,8), dpi=80) # 2、创建图像 plt.plot([1,2,3,4,5,6,7],[17,17,18,15,11,11,13]) # 保存图像 plt.savefig("test78.png") # 3、显示图像 plt.show()
2.2.2 完善原始折线图1（辅助显示层）

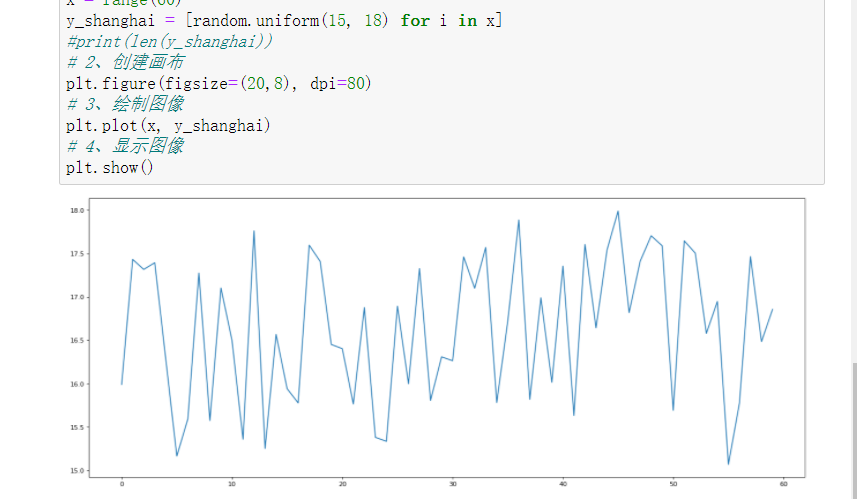

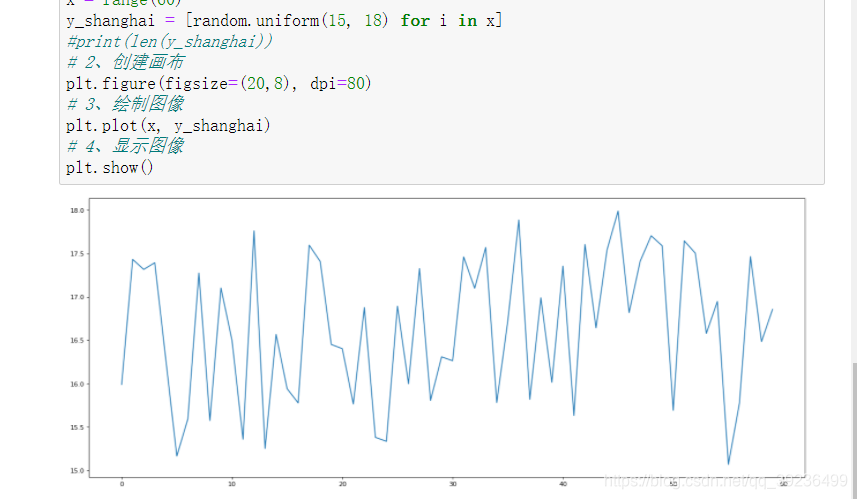

1 准备数据并画出初始折线图
import matplotlib.pyplot as plt import random # 需求 ：画出城市11点到12点1小时内每分钟的温度变化折线图，范围在15~18度 # 1、准备数据 x,y x = range(60) y_shanghai = [random.uniform(15, 18) for i in x] #print(len(y_shanghai)) # 2、创建画布 plt.figure(figsize=(20,8), dpi=80) # 3、绘制图像 plt.plot(x, y_shanghai) # 4、显示图像 plt.show()

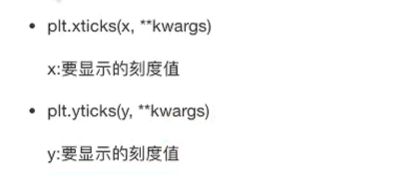

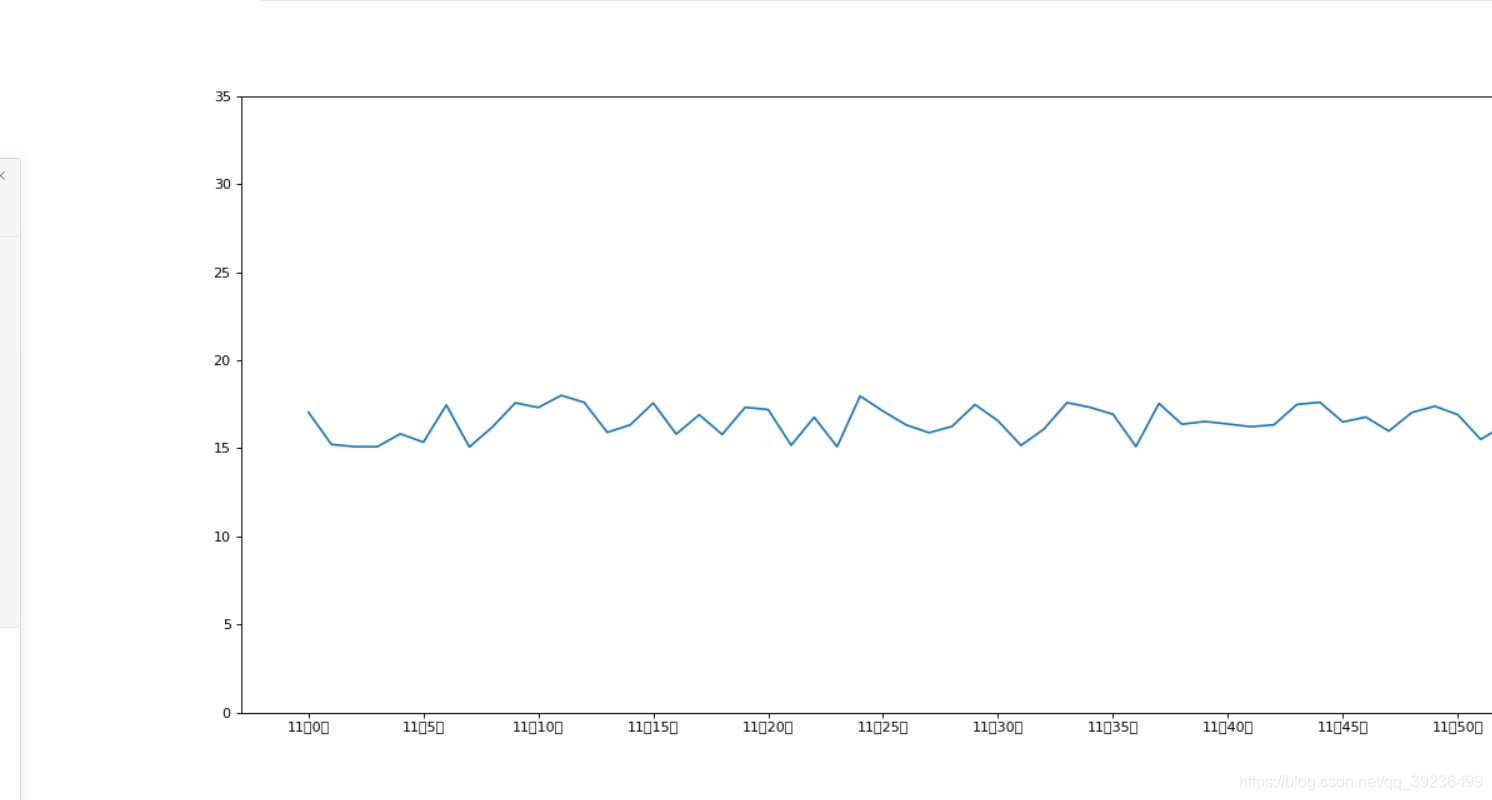

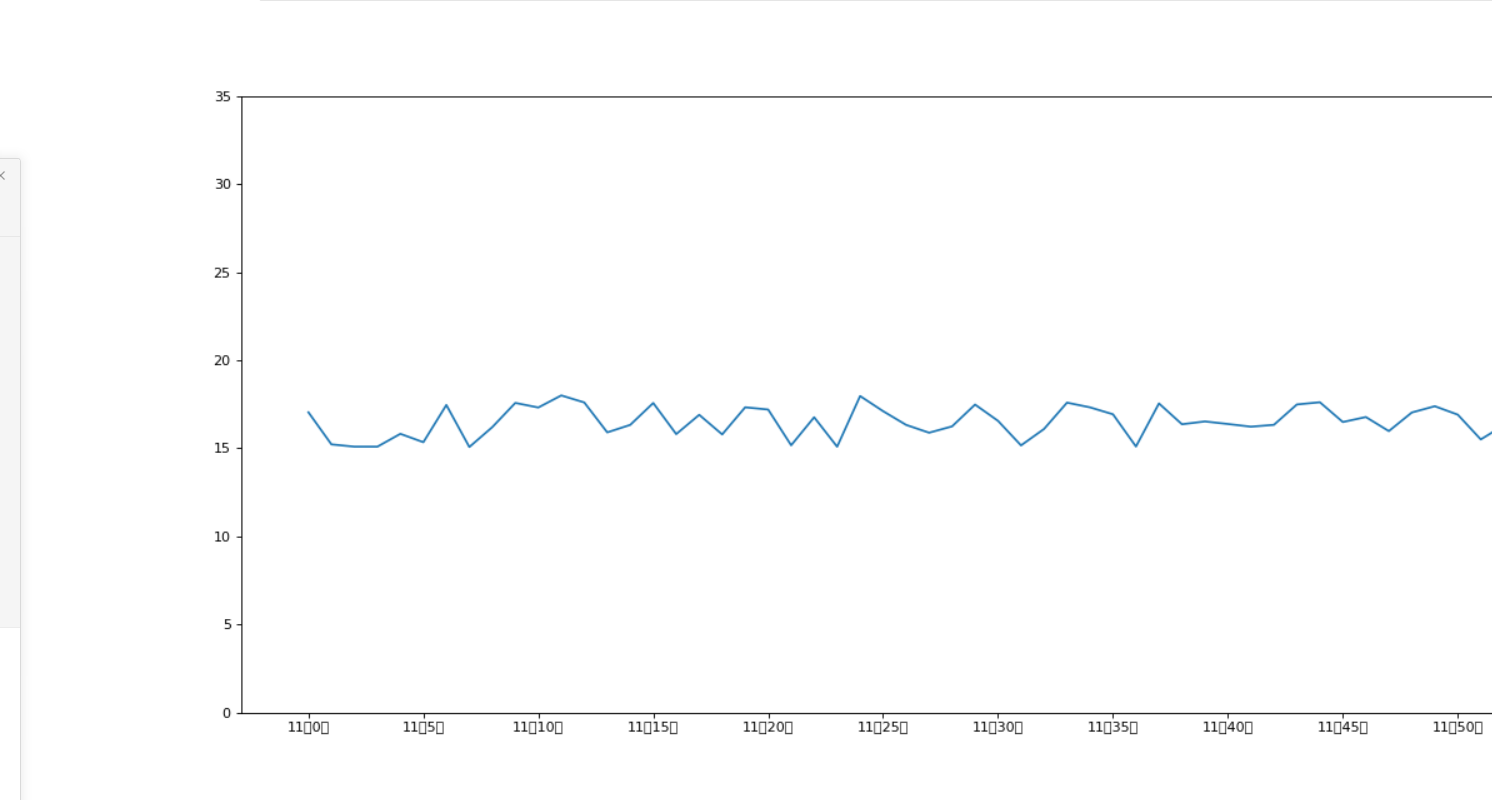

2 添加自定义x,y刻度
import matplotlib.pyplot as plt import random from matplotlib.font_manager import FontProperties # 字体管理器 #font = FontProperties(fname="C:\\Windows\\Fonts\\simsunb.ttf", size=15) # 设置汉字格式 # 需求 ：画出城市11点到12点1小时内每分钟的温度变化折线图，范围在15~18度 # 1、准备数据 x,y x = range(60) y_shanghai = [random.uniform(15, 18) for i in x] #print(len(y_shanghai)) # 2、创建画布 plt.figure(figsize=(20,8), dpi=80) # 3、绘制图像 plt.plot(x, y_shanghai) # 修改x,y刻度 # 准备x的刻度说明 x_label = ["11点{}分".format(i) for i in x] plt.xticks(x[::5], x_label[::5]) plt.yticks(range(40)[::5]) # y刻度 # 4、显示图像 plt.show()

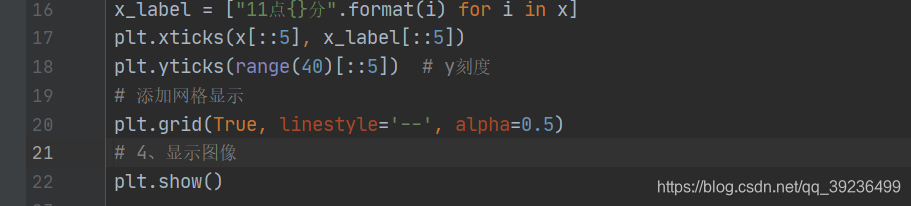

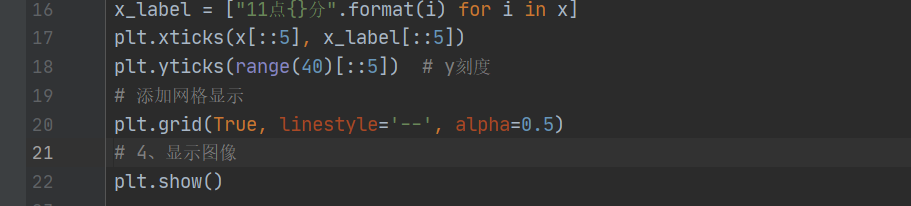

4 添加网格显示
为了更加清楚地观察图形对应的值
# 添加网格显示 plt.grid(True, linestyle='--', alpha=0.5)

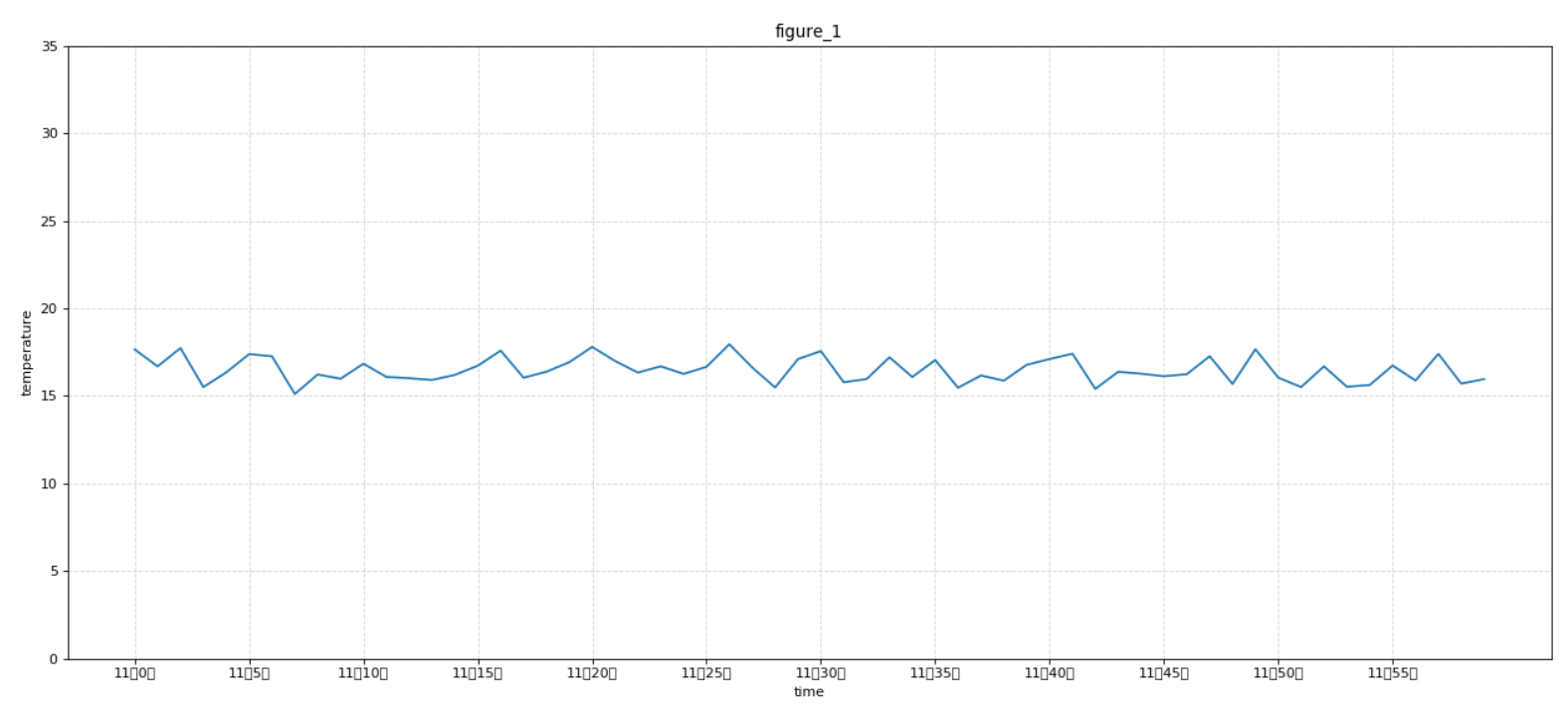

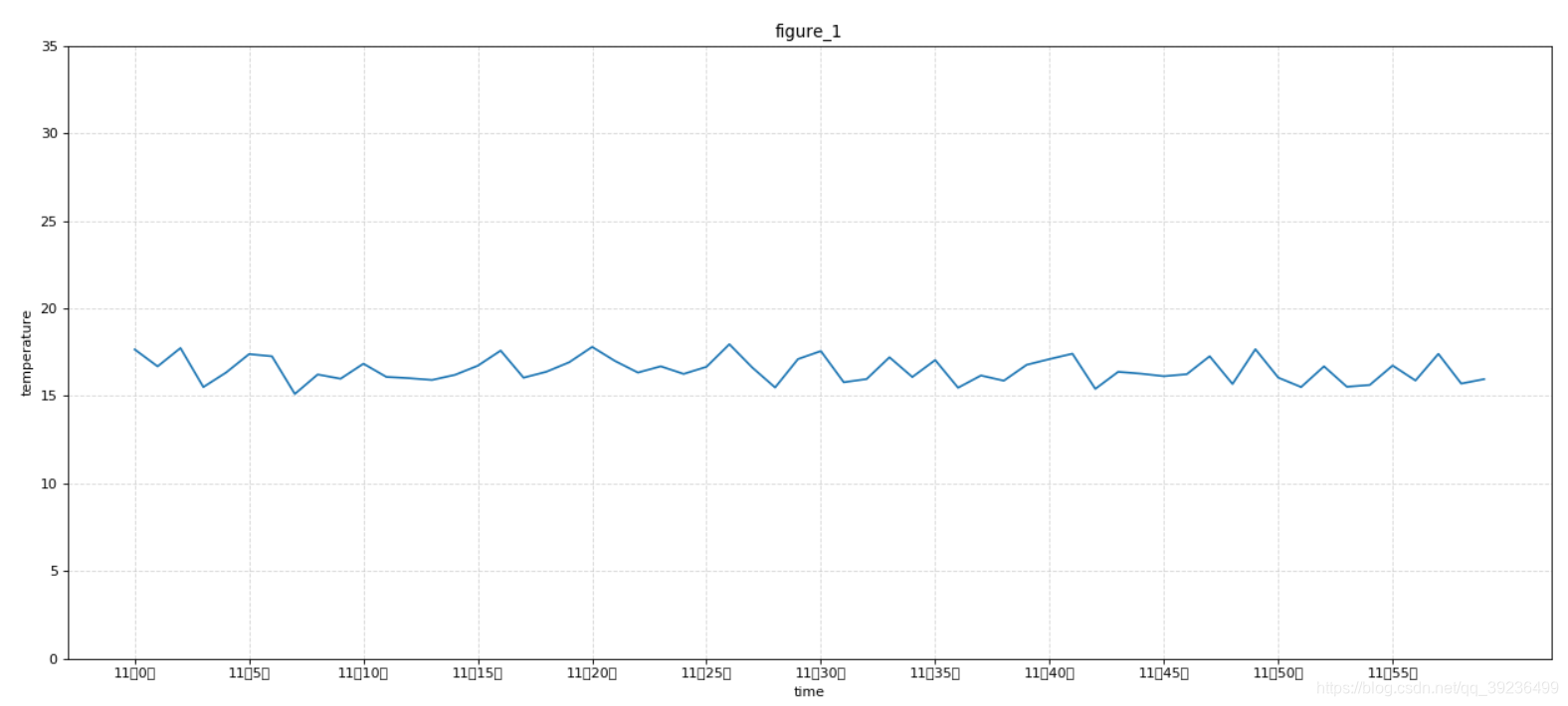

5 添加描述信息
添加x轴,y轴描述信息及标题
import matplotlib.pyplot as plt import random from matplotlib.font_manager import FontProperties # 字体管理器 #font = FontProperties(fname="C:\\Windows\\Fonts\\simsunb.ttf", size=15) # 设置汉字格式 # 需求 ：画出城市11点到12点1小时内每分钟的温度变化折线图，范围在15~18度 # 1、准备数据 x,y x = range(60) y_shanghai = [random.uniform(15, 18) for i in x] #print(len(y_shanghai)) # 2、创建画布 plt.figure(figsize=(20,8), dpi=80) # 3、绘制图像 plt.plot(x, y_shanghai) # 修改x,y刻度 # 准备x的刻度说明 x_label = ["11点{}分".format(i) for i in x] plt.xticks(x[::5], x_label[::5]) plt.yticks(range(40)[::5]) # y刻度 # 添加网格显示 plt.grid(True, linestyle='--', alpha=0.5) # 添加标题 plt.xlabel("time") plt.ylabel("temperature") plt.title("figure_1") # 4、显示图像 plt.show()

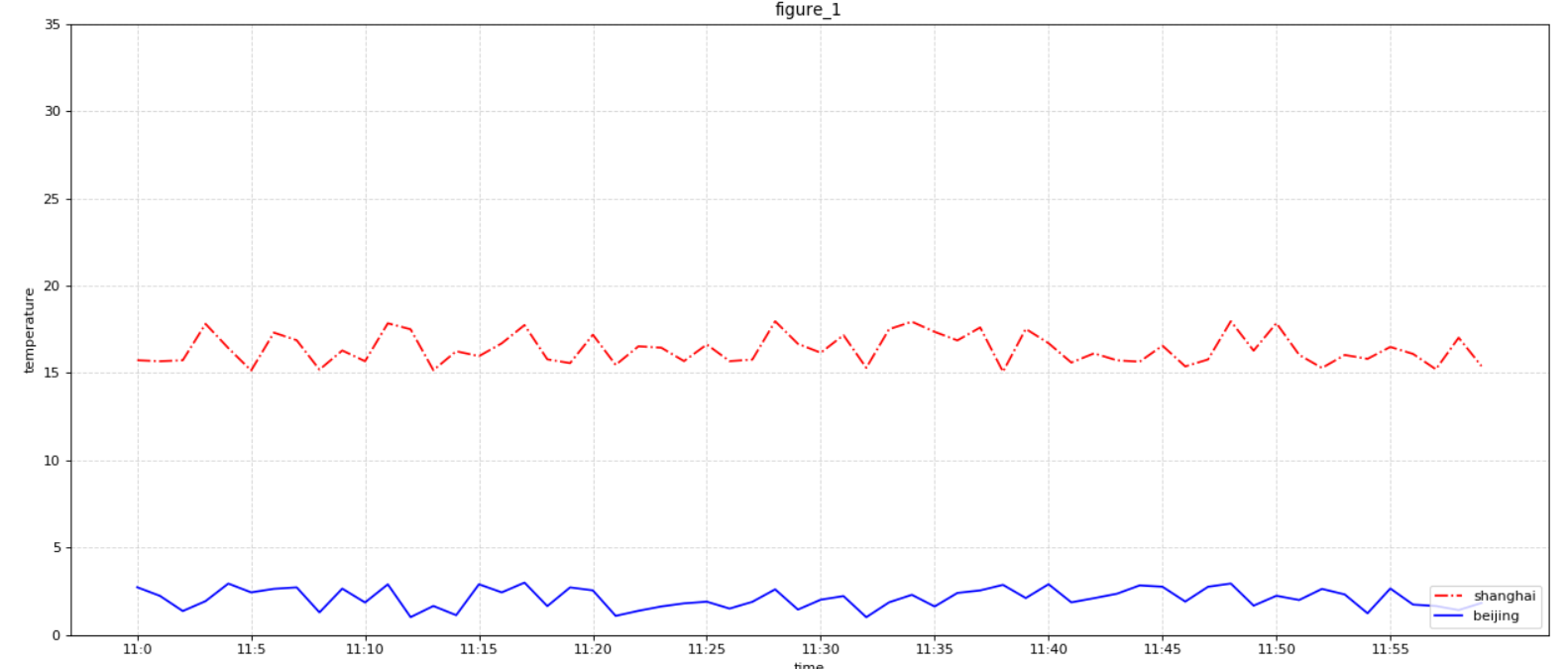

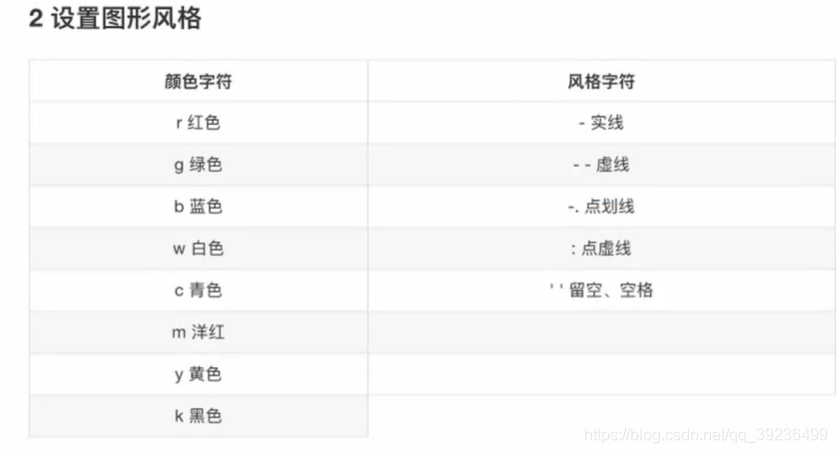

2.2.3 完善原始折线图2（图像层）

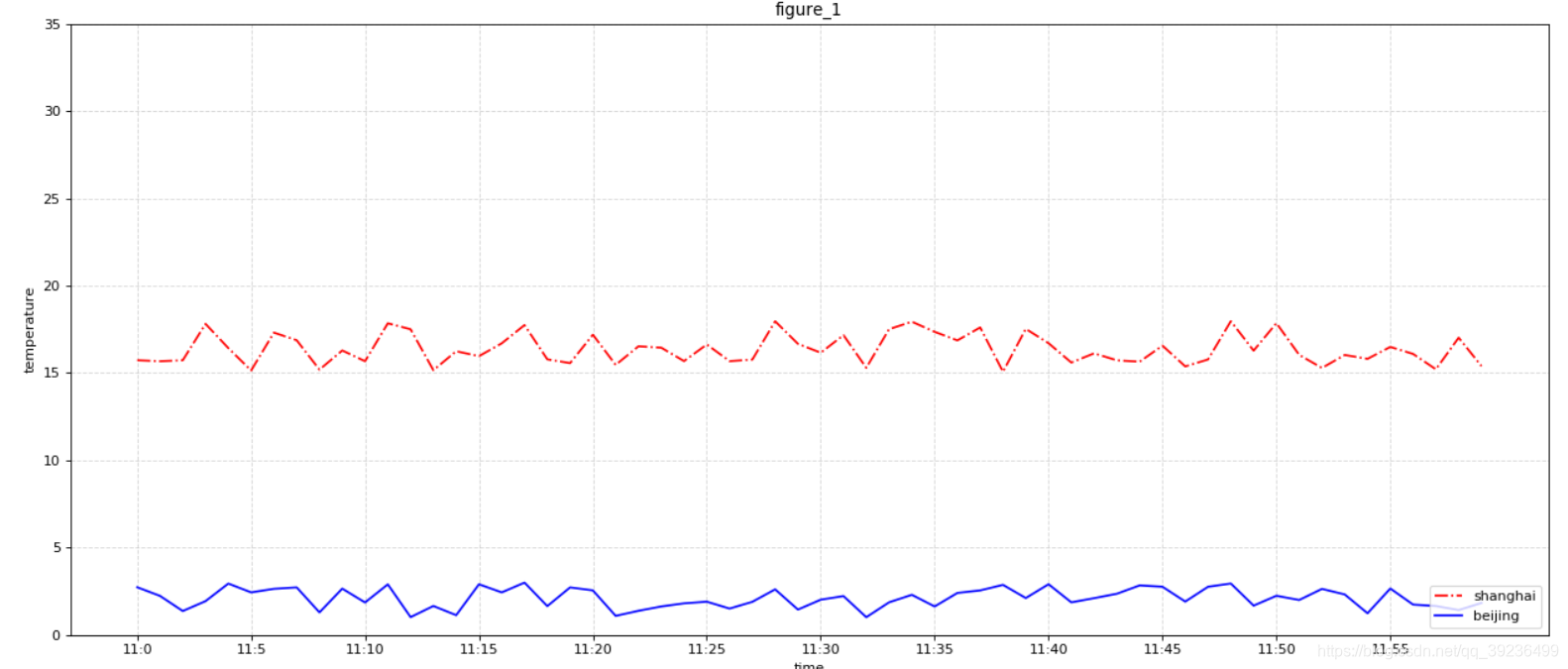

需求：再添加一个城市的温度变化

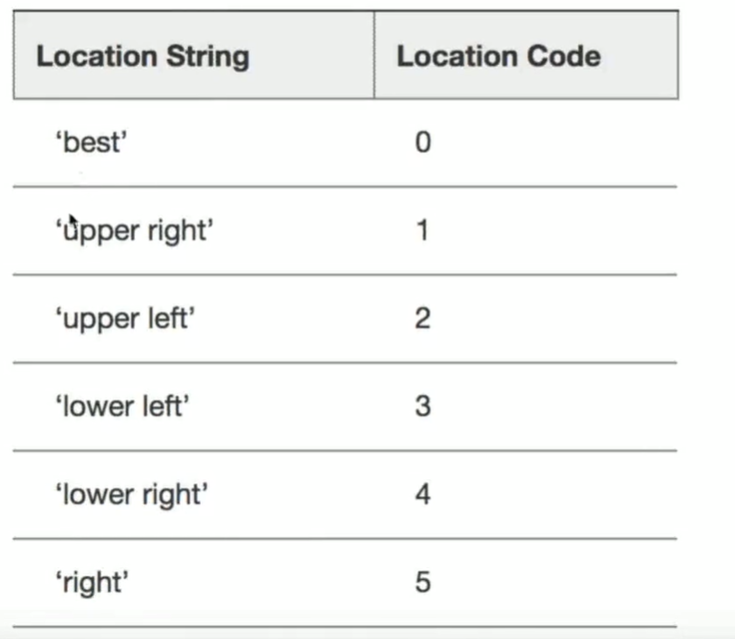

显示图例
注意：如果只在plt.plot()中设置label还不能最终显示出图例，还需要通过plt.legend()将图例显示出来。
plt.legend(loc='best')
import matplotlib.pyplot as plt import random from matplotlib.font_manager import FontProperties # 字体管理器 #font = FontProperties(fname="C:\\Windows\\Fonts\\simsunb.ttf", size=15) # 设置汉字格式 # 需求 ：画出城市11点到12点1小时内每分钟的温度变化折线图，范围在15~18度 # 1、准备数据 x,y x = range(60) y_shanghai = [random.uniform(15, 18) for i in x] y_beijing = [random.uniform(1, 3) for j in x] # 2、创建画布 plt.figure(figsize=(20,8), dpi=80) # 3、绘制图像 plt.plot(x, y_shanghai, color="r", linestyle='-.', label='shanghai') plt.plot(x, y_beijing, color='b', label='beijing') # 显示图例 plt.legend(loc='lower right') # 修改x,y刻度 # 准备x的刻度说明 x_label = ["11:{}".format(i) for i in x] plt.xticks(x[::5], x_label[::5]) plt.yticks(range(40)[::5]) # y刻度 # 添加网格显示 plt.grid(True, linestyle='--', alpha=0.5) # 添加标题 plt.xlabel("time") plt.ylabel("temperature") plt.title("figure_1") # 4、显示图像 plt.show()

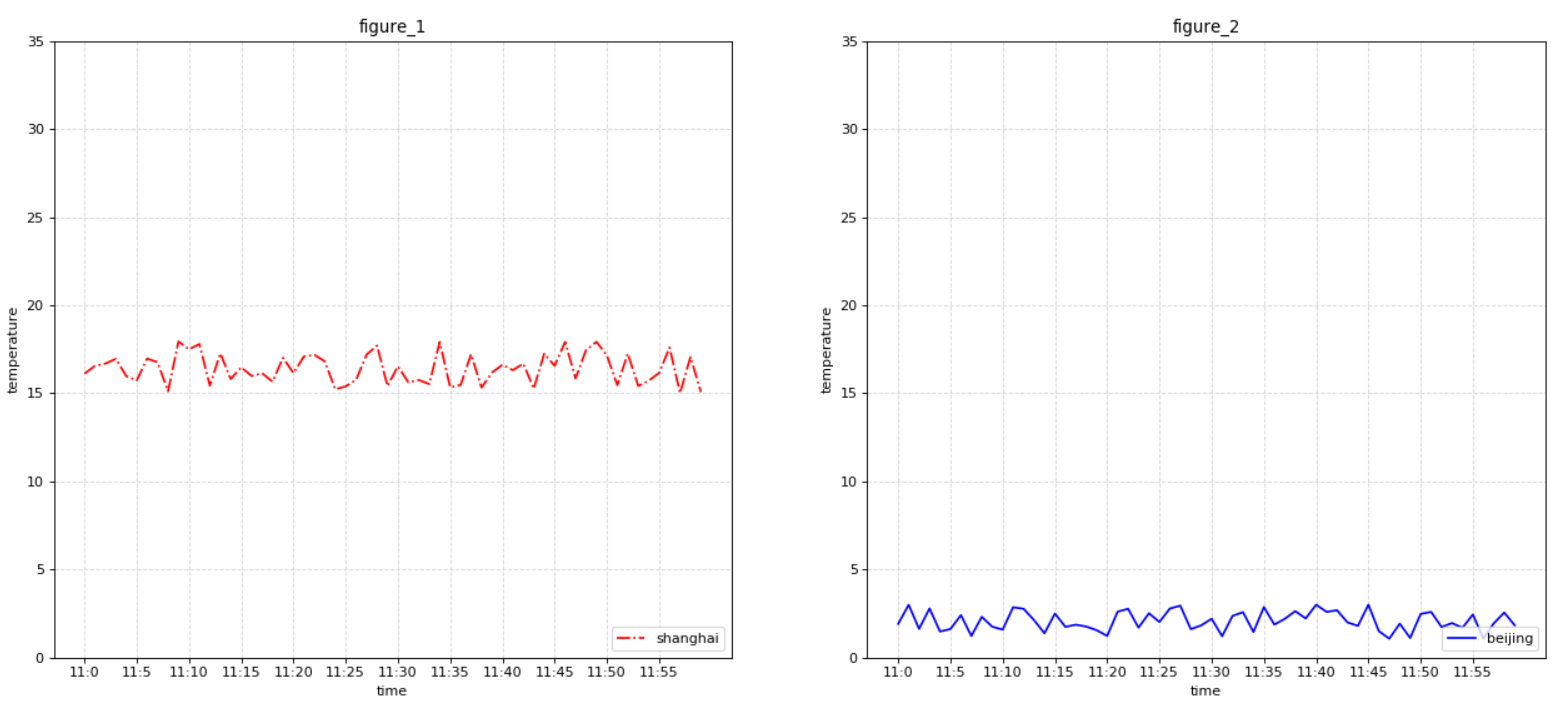

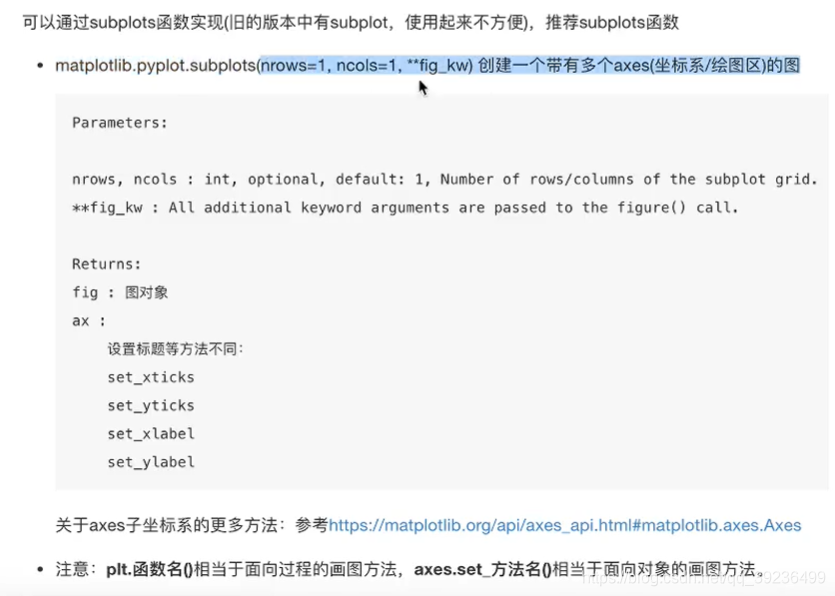

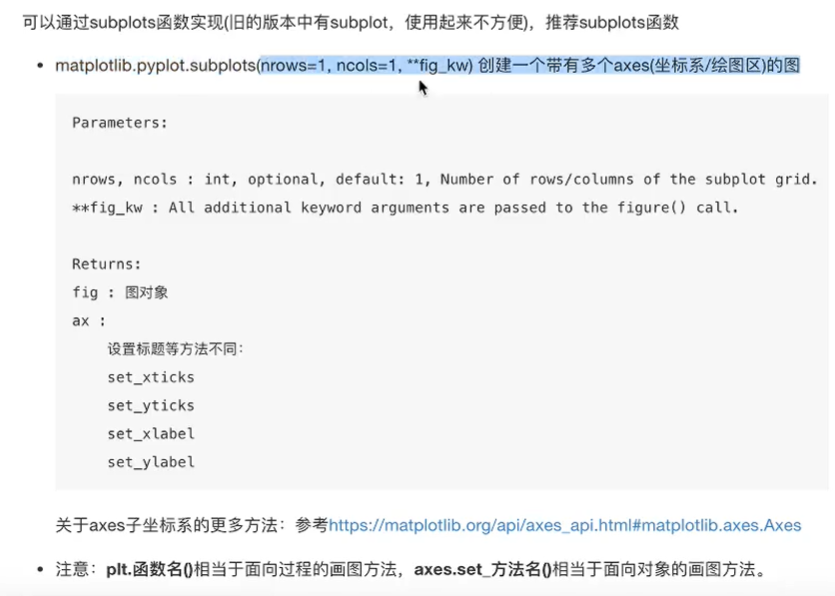

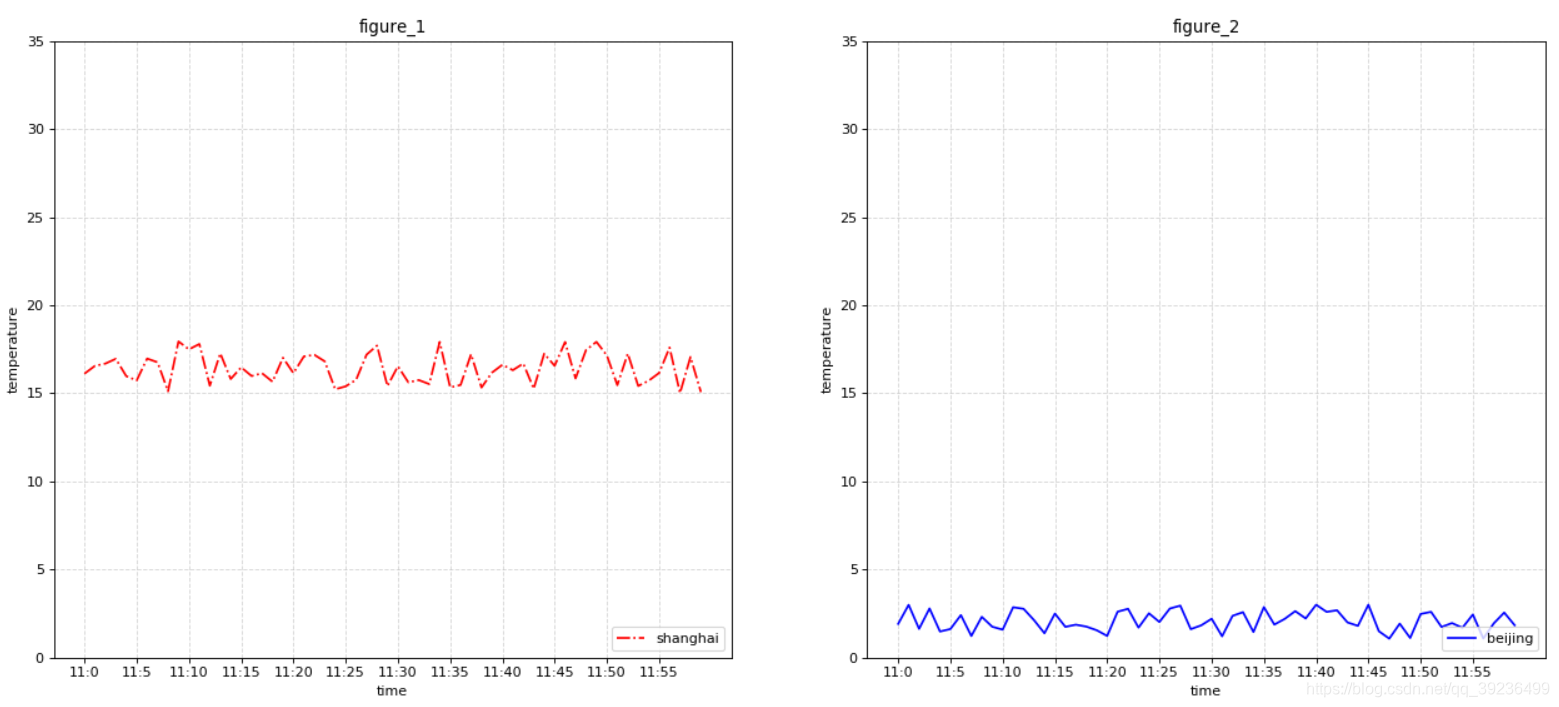

2.2.4 多个坐标系显示：plt.subplots（面向对象的画图方法）
import matplotlib.pyplot as plt import random from matplotlib.font_manager import FontProperties # 字体管理器 #font = FontProperties(fname="C:\\Windows\\Fonts\\simsunb.ttf", size=15) # 设置汉字格式 # 需求 ：画出城市11点到12点1小时内每分钟的温度变化折线图，范围在15~18度 # 1、准备数据 x,y x = range(60) y_shanghai = [random.uniform(15, 18) for i in x] y_beijing = [random.uniform(1, 3) for j in x] # 2、创建画布 #plt.figure(figsize=(20,8), dpi=80) figure, axes = plt.subplots(nrows=1, ncols=2, figsize=(20,8), dpi=80) # 3、绘制图像 axes[0].plot(x, y_shanghai, color="r", linestyle='-.', label='shanghai') axes[1].plot(x, y_beijing, color='b', label='beijing') # 显示图例 axes[0].legend(loc='lower right') axes[1].legend(loc='lower right') # 修改x,y刻度 # 准备x的刻度说明 x_label = ["11:{}".format(i) for i in x] axes[0].set_xticks(x[::5]) axes[0].set_xticklabels(x_label[::5]) axes[0].set_yticks(range(40)[::5]) # y刻度 axes[1].set_xticks(x[::5]) axes[1].set_xticklabels(x_label[::5]) axes[1].set_yticks(range(40)[::5]) # y刻度 # 添加网格显示 axes[0].grid(True, linestyle='--', alpha=0.5) axes[1].grid(True, linestyle='--', alpha=0.5) # 添加标题 axes[0].set_xlabel("time") axes[0].set_ylabel("temperature") axes[0].set_title("figure_1") axes[1].set_xlabel("time") axes[1].set_ylabel("temperature") axes[1].set_title("figure_2") # 4、显示图像 plt.show()
2.2.5 折线图的应用场景
- 呈现公司产品每天活跃用户数
- 呈现APP每天下载数量
- 呈现产品新功能上线后，用户点击次数随时间的变化

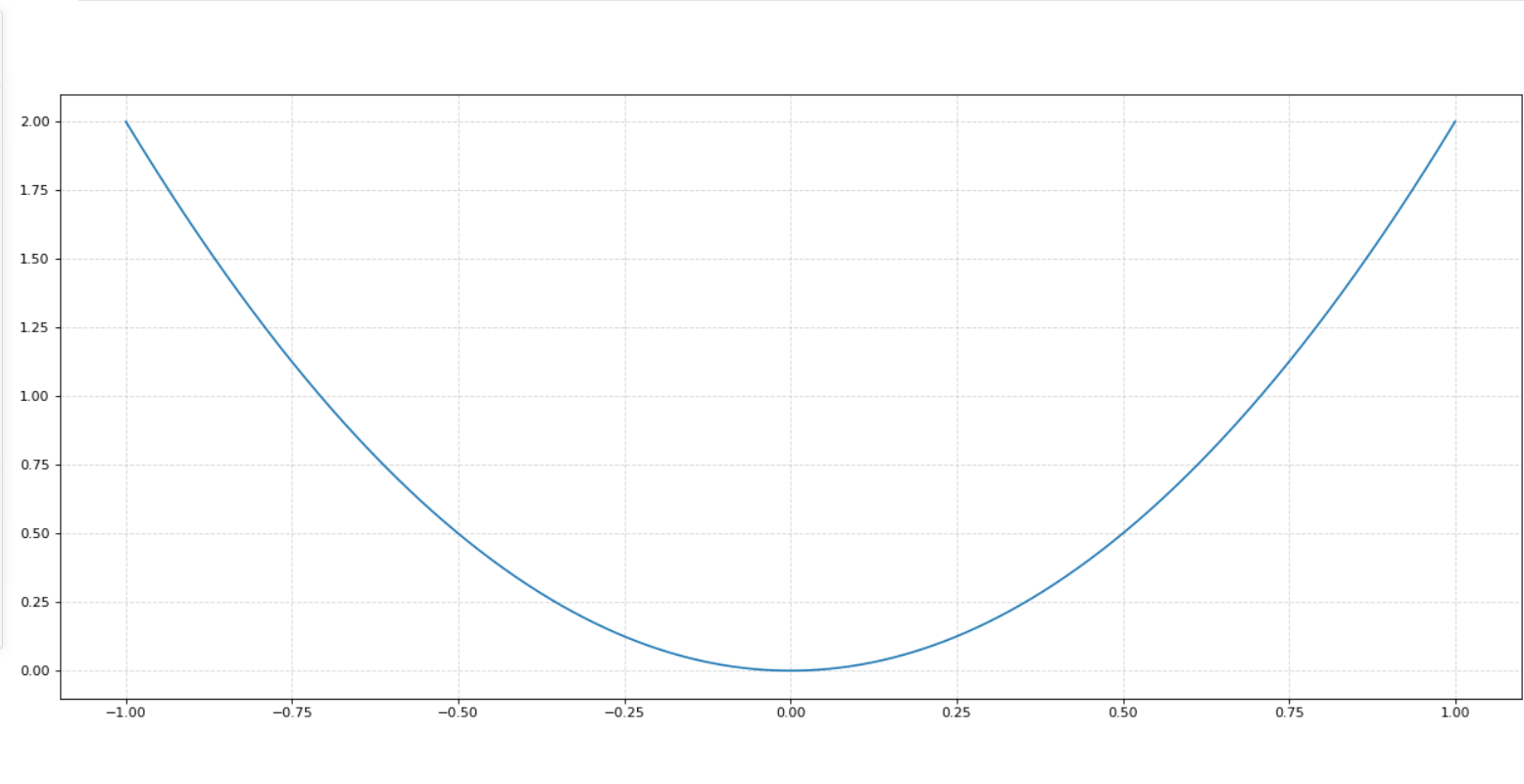

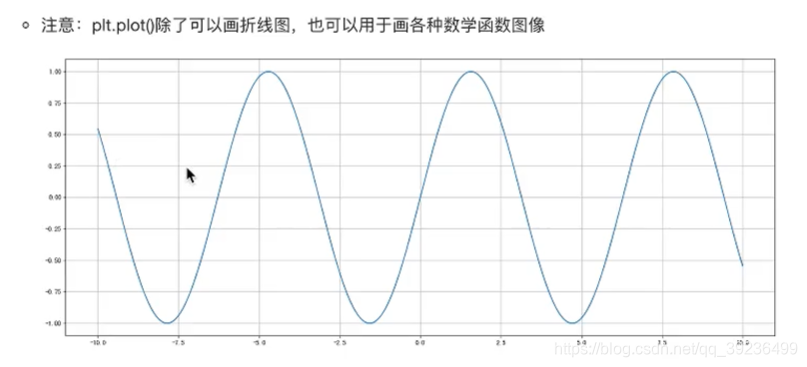

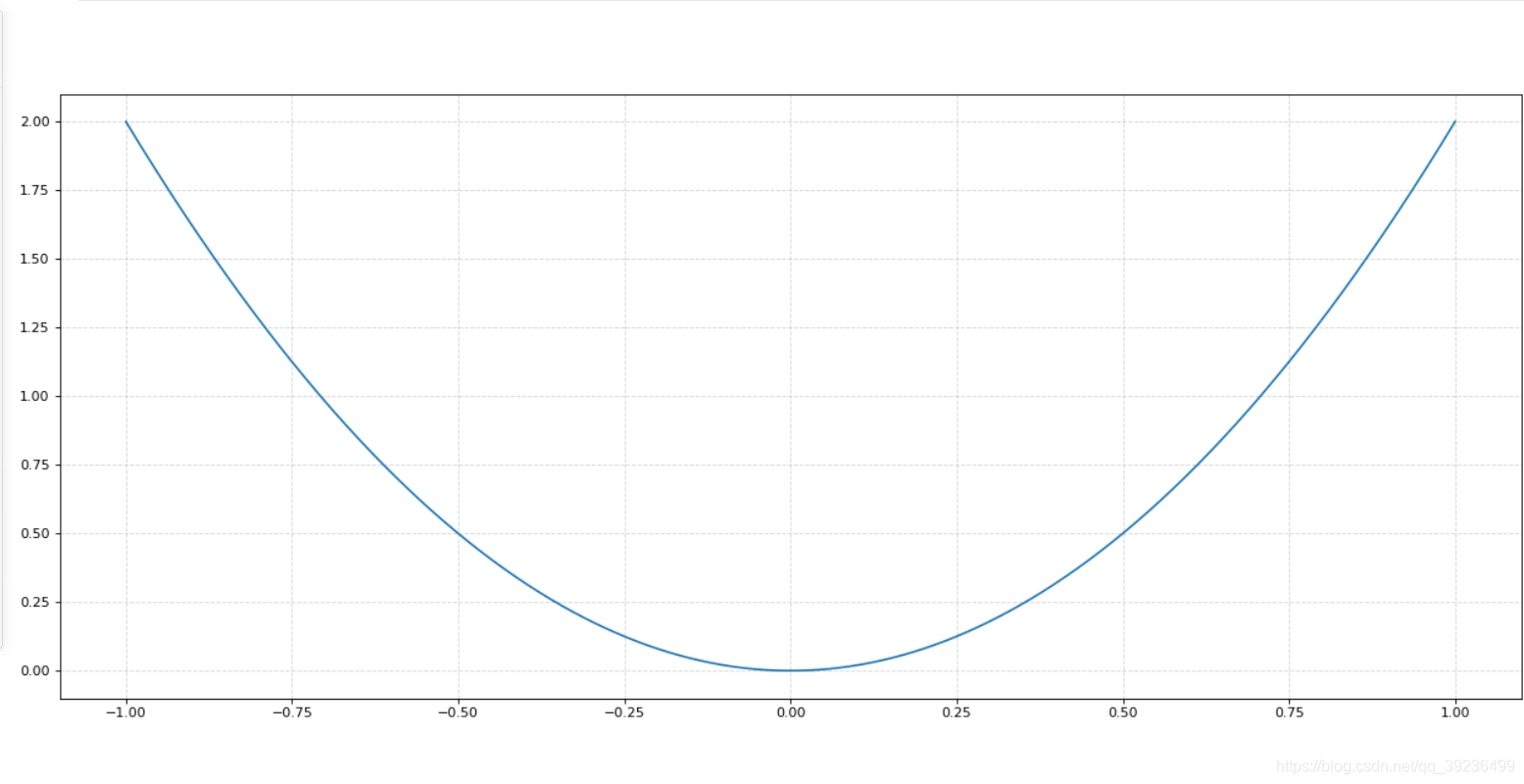

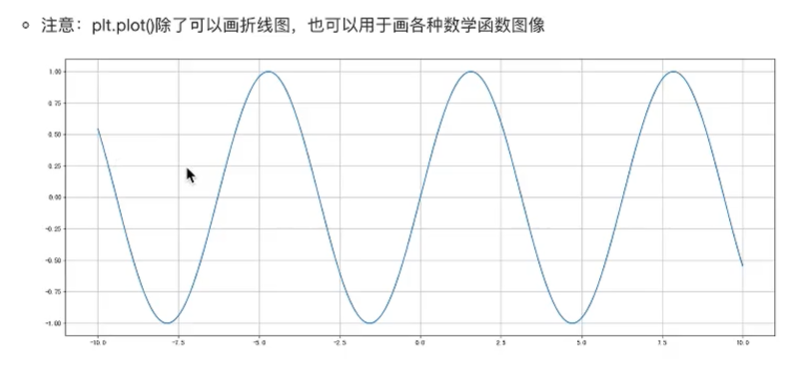

- 扩展：画各种数学函数图像
import matplotlib.pyplot as plt import random import numpy as np # 绘制数学函数图像 # 1、准备x,y数据 x = np.linspace(-1,1,1000) y = 2 * x * x # 2、创建画布 plt.figure(figsize=(20,8), dpi=80) # 3、绘制图像 plt.plot(x,y) # 添加网格显示 plt.grid(linestyle='--', alpha=0.5) # 4、显示图像 plt.show()
2.3 散点图（scatter）

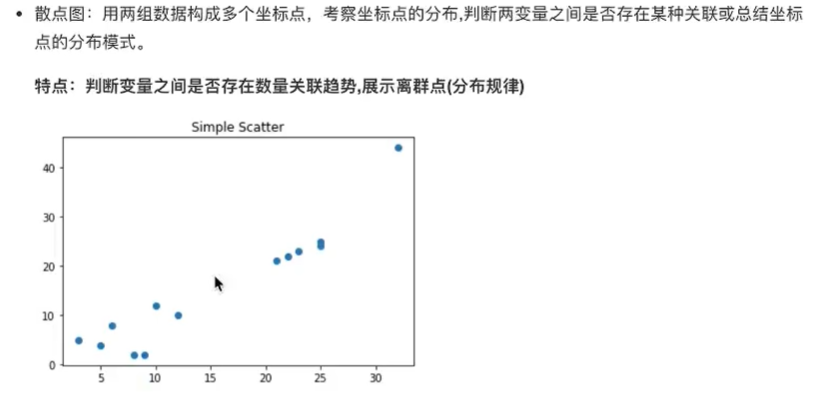

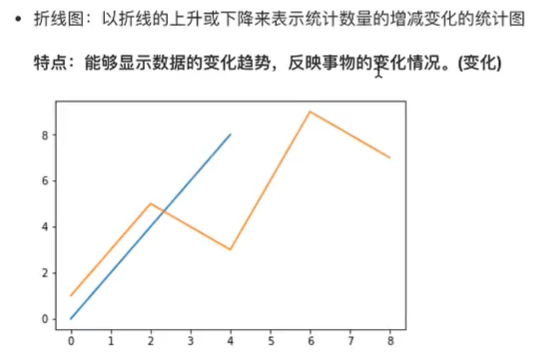

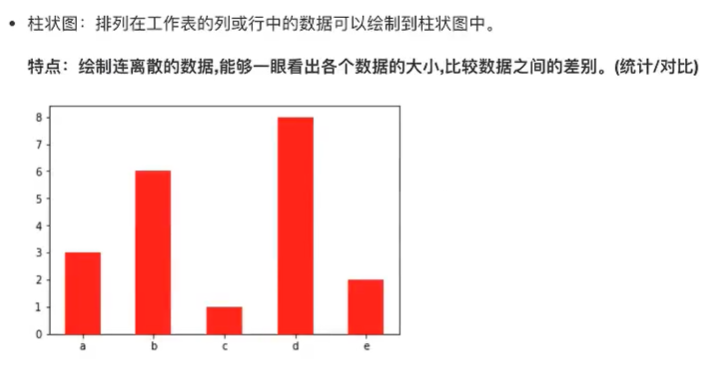

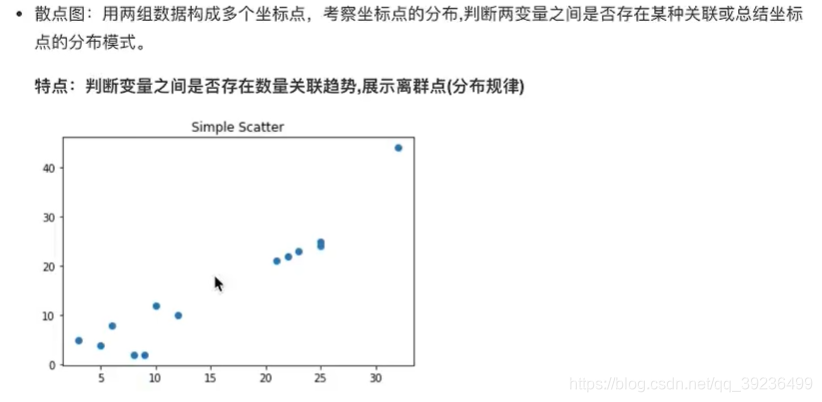

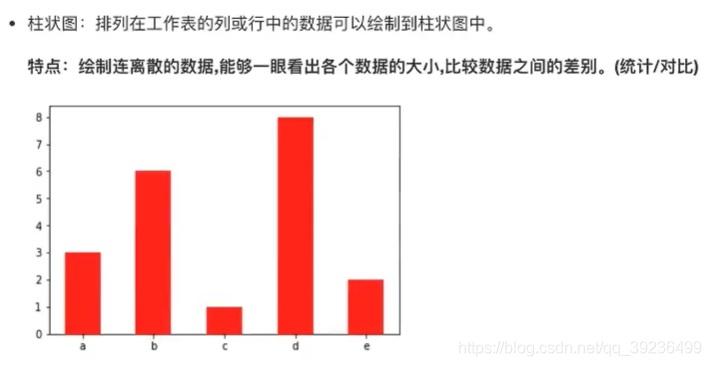

2.3.1 常见图像种类及意义
2.3.2 散点图绘制

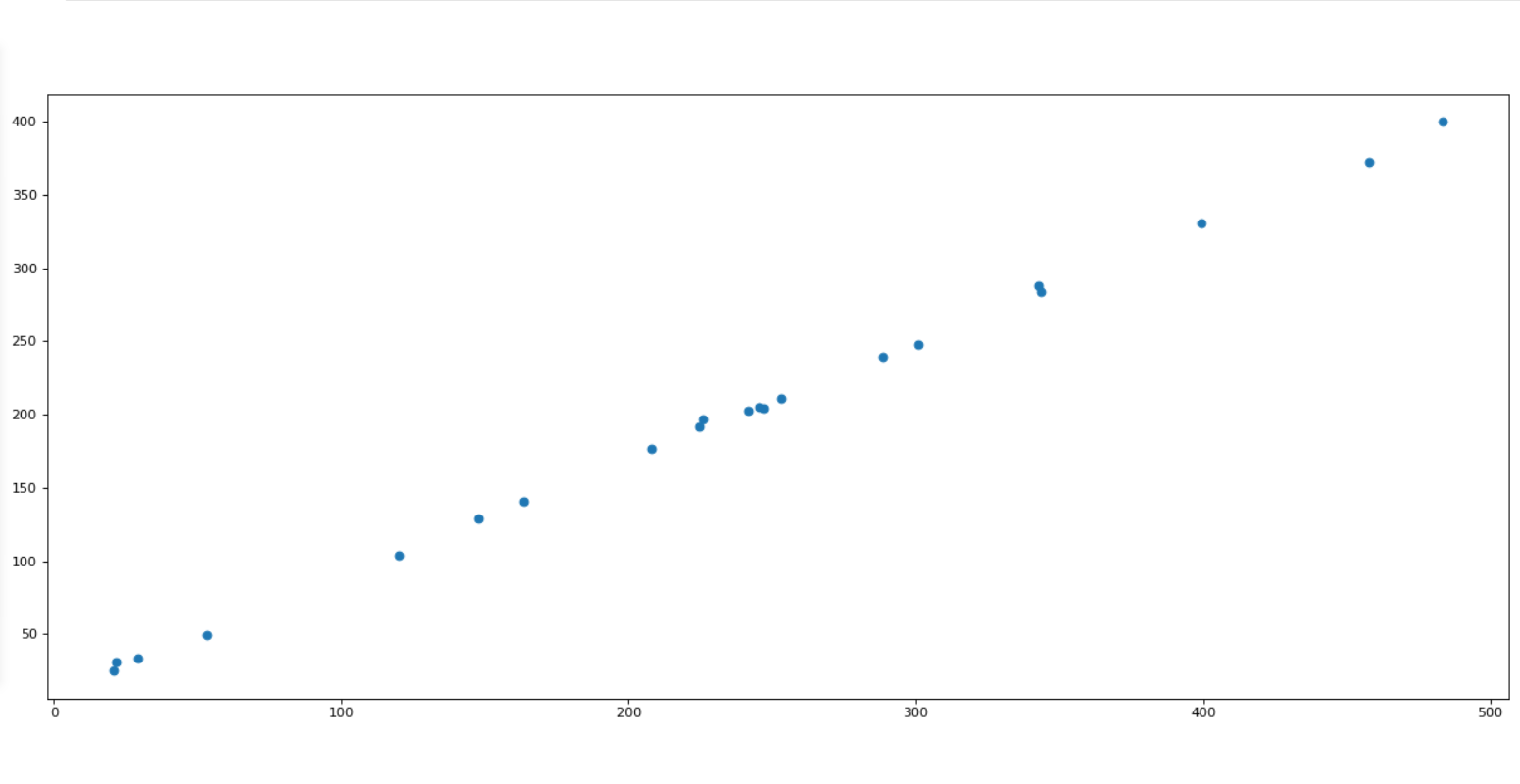

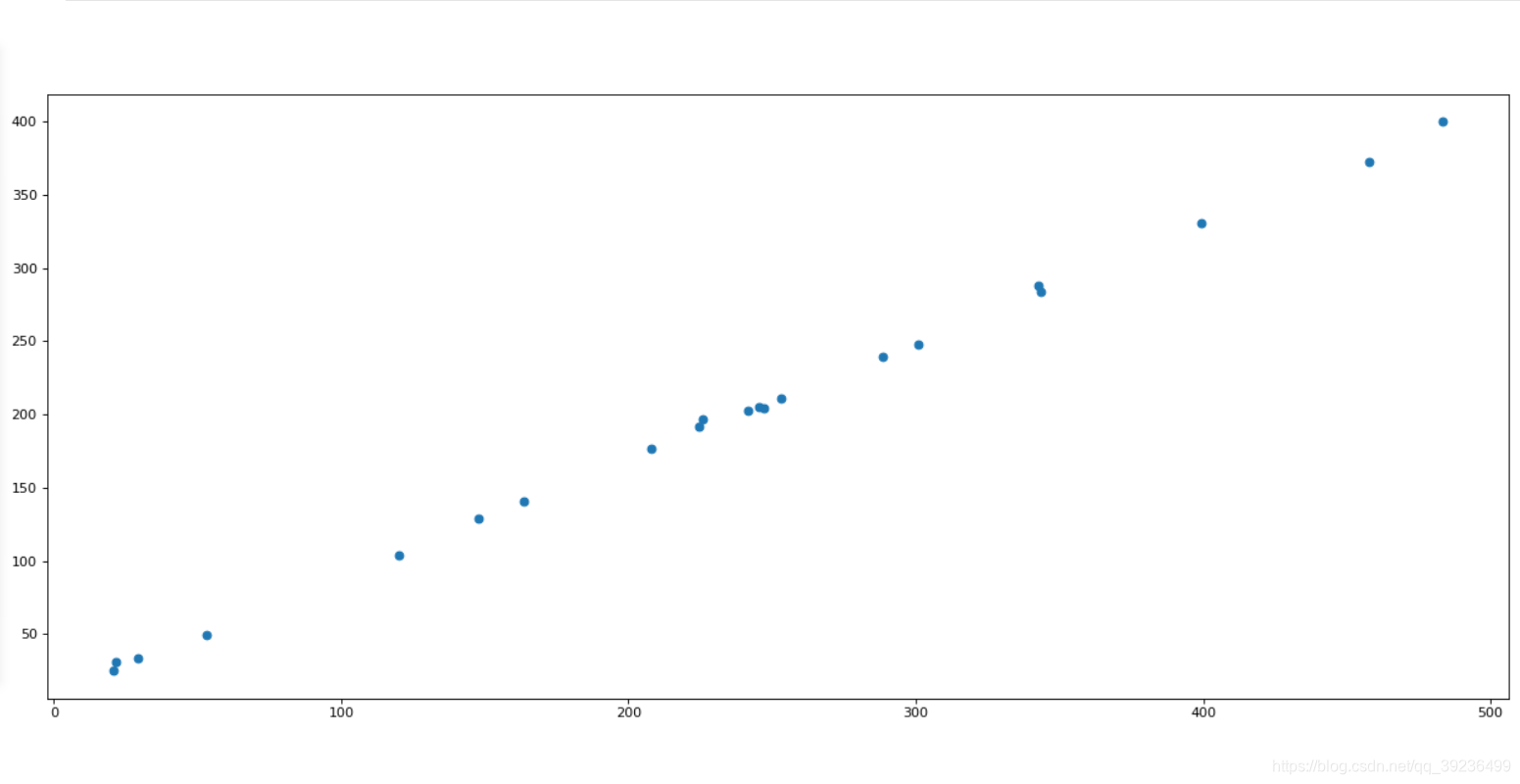

需求：探究房屋面积与房屋价格的关系
import matplotlib.pyplot as plt import random import numpy as np # 需求：探究房屋面积和房屋价格的关系 # 1、准备数据 x = [225.98, 247.07, 253.14, 457.85, 241.58, 301.01, 20.67, 288.64, 163.56, 120.06, 207.83, 342.75, 147.9, 53.06, 224.72, 29.51, 21.61, 483.21, 245.25, 399.25, 343.35] y = [196.63, 203.88, 210.75, 372.74, 202.41, 247.61, 24.9, 239.34, 140.32, 104.15, 176.84, 288.23, 128.79, 49.64, 191.74, 33.1, 30.74, 400.02, 205.35, 330.64, 283.45] # 2、创建画布 plt.figure(figsize=(20,8), dpi=80) # 3、绘制图像 plt.scatter(x,y) # 4、显示图像 plt.show()

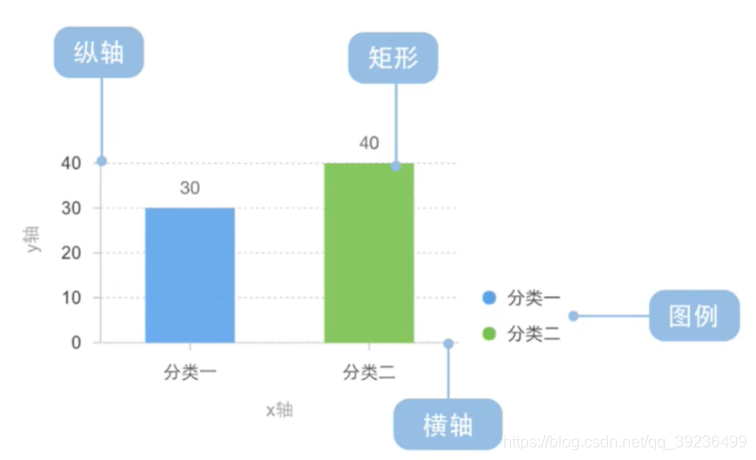

2.4 柱状图(bar)

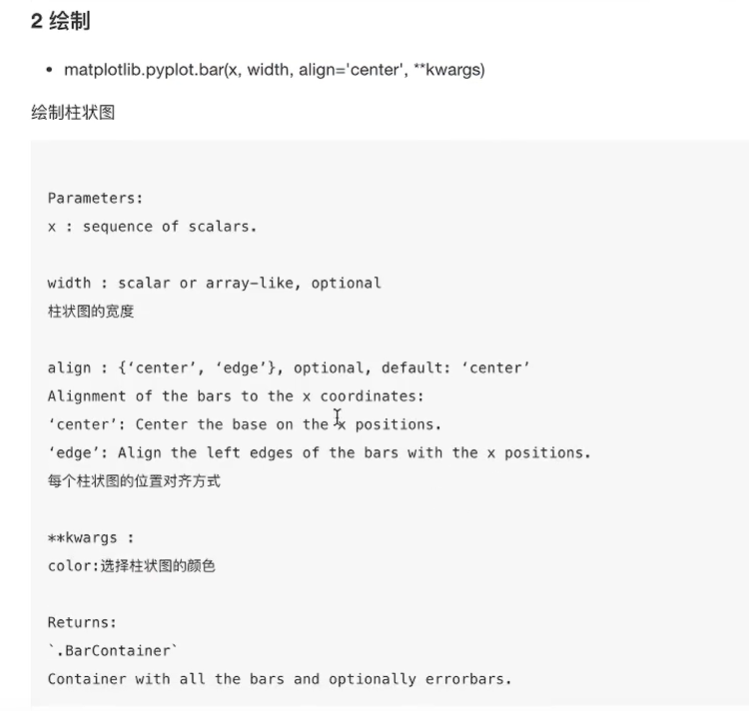

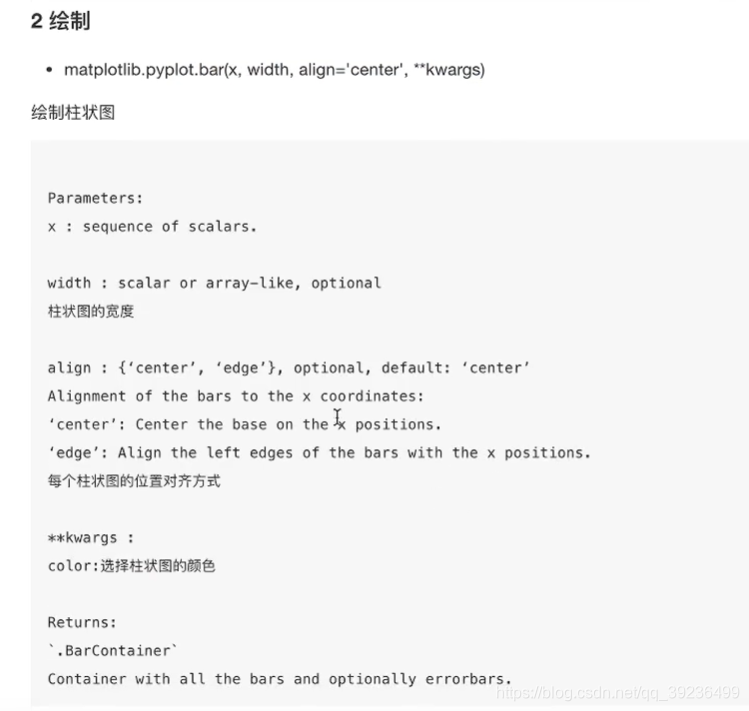

2.4.1 柱状图绘制

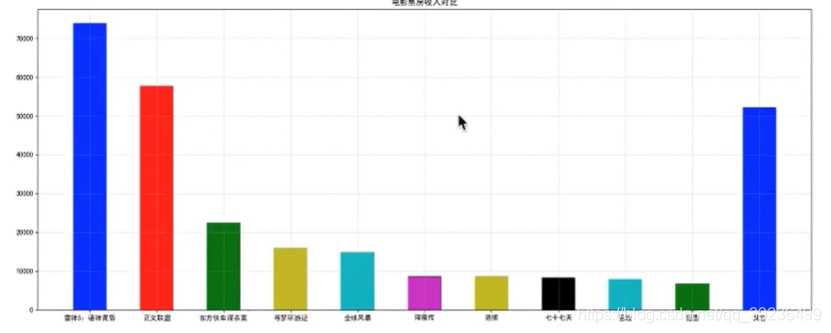

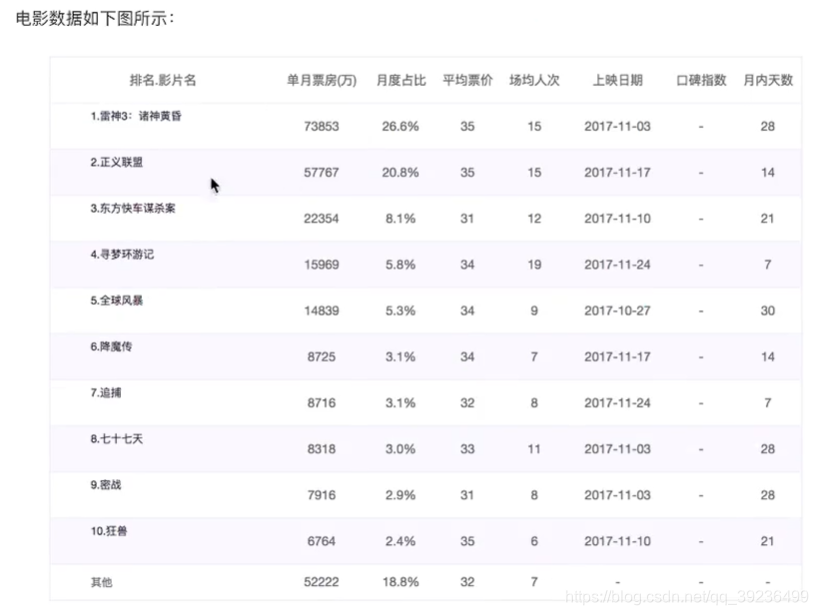

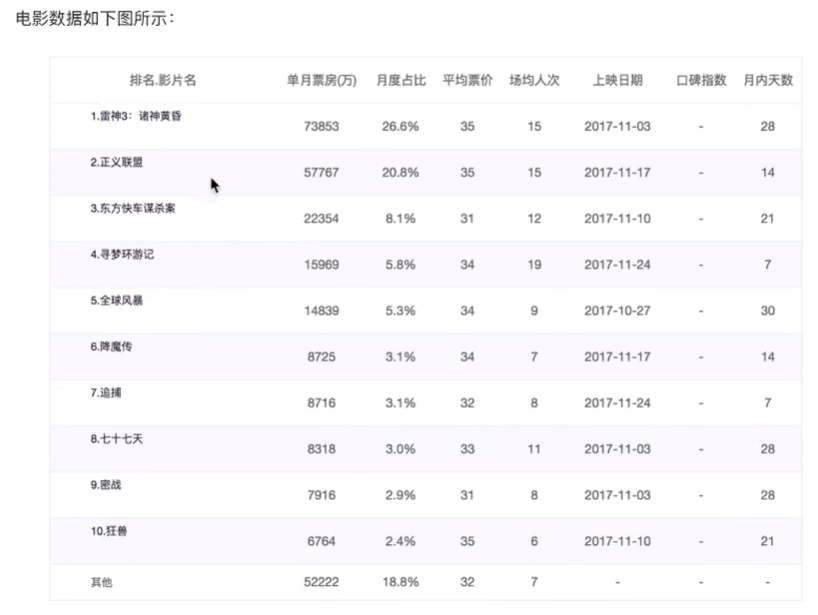

需求一：对比每部电影的票房收入
代码如下：
import matplotlib.pyplot as plt import random import numpy as np # 1、准备数据 movie_names = ['雷神', '正义联盟', '东方快车谋杀案', '寻梦环游记', '全球风暴', '降魔传', '追捕'] tickets = [73853, 57767, 22354, 15969, 8725, 8716, 8318] # 2、创建画布 plt.figure(figsize=(20,8), dpi=80) # 3、绘制柱状图 x_ticks = range(len(movie_names)) plt.bar(x_ticks, tickets, color=['b', 'r', 'g', 'y', 'm', 'k', 'c']) # 修改x刻度 plt.xticks(x_ticks, movie_names) # 添加标题 plt.title("movies") # 添加网格 plt.grid(linestyle='--', alpha=0.5) # 4、显示图像 plt.show()

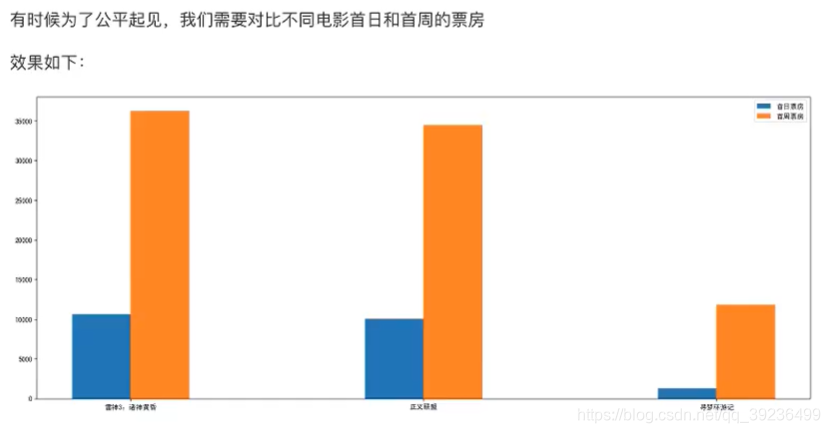

需求二：如何对比电影票房收入才更加有说服力
比较相同天数的票房
import matplotlib.pyplot as plt import random import numpy as np # 1、准备数据 movie_name = ['雷神', '正义联盟', '寻梦环游记'] first_day = [10587.6, 10062.5, 1275.7] first_weekday = [36224.9, 34479.6, 11830] # 2、创建画布 plt.figure(figsize=(20,8), dpi=80) # 3、绘制柱状图 plt.bar(range(len(movie_name)), first_day, width=0.2, label="first_day") plt.bar([0.2, 1.2, 2.2], first_weekday, width=0.2, label='first_weekday') plt.legend() # 显示图例 # 修改刻度 plt.xticks([0.1, 1.1, 2.1], movie_name) # 4、显示图像 plt.show()
2.5 直方图（histogram）

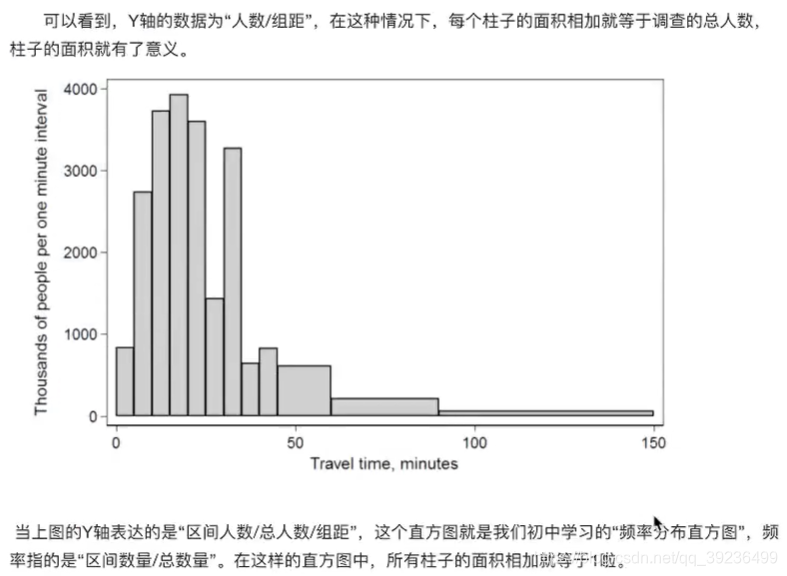

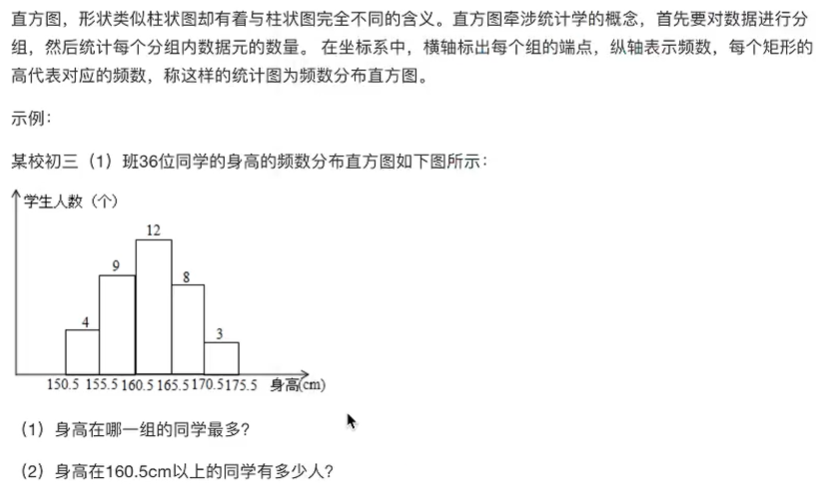

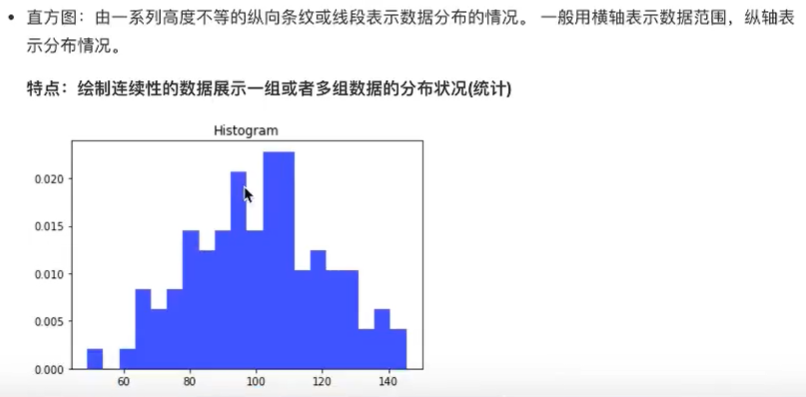

2.5.1 直方图介绍

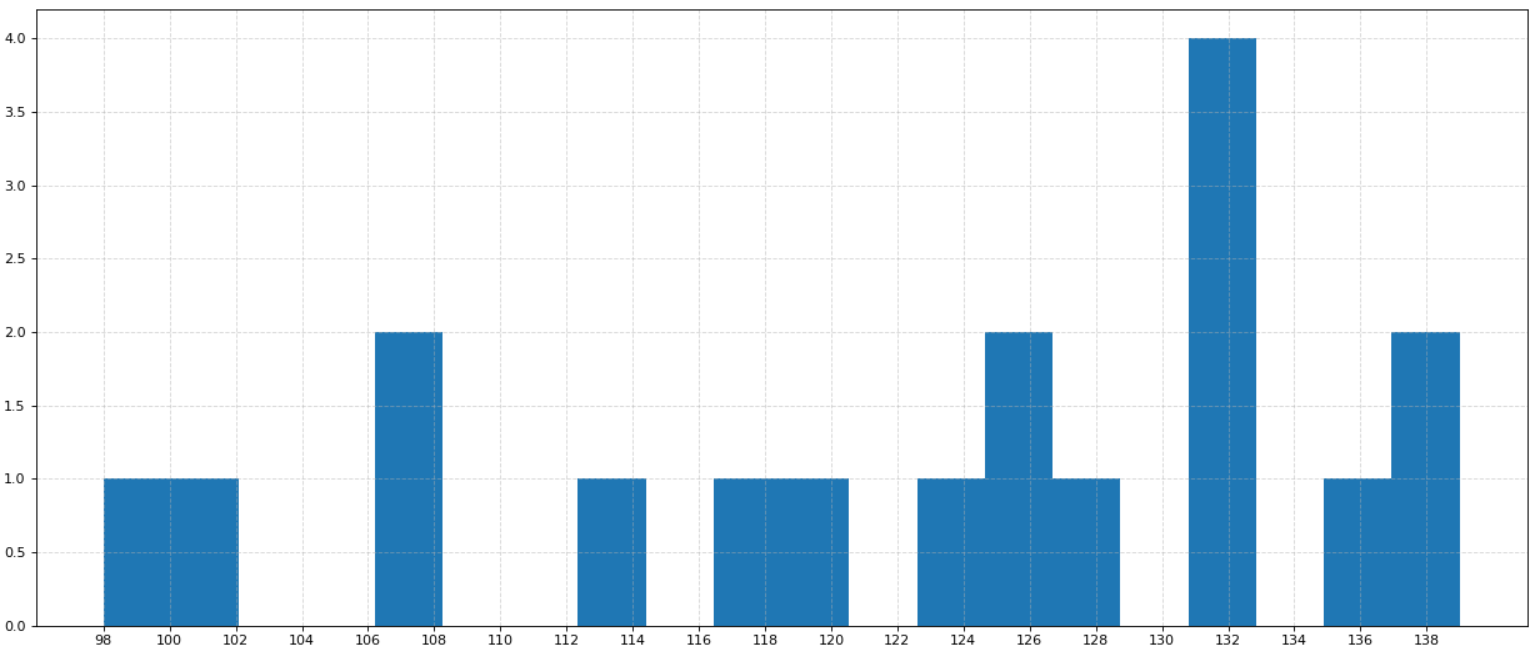

2.5.3 直方图绘制
import matplotlib.pyplot as plt import random import numpy as np # 需求：电影时长分布状况 # 1、准备数据 time = [131, 98, 125, 131, 124, 139, 131, 117, 128, 108, 135, 138, 131, 102, 107, 114, 119, 125] # 2、创建画布 plt.figure(figsize=(20,8), dpi=80) # 3、绘制柱状图 distance = 2 group_num = int((max(time) - min(time)) / distance) plt.hist(time, bins=group_num) # 修改x轴刻度 plt.xticks(range(min(time), max(time), distance)) # 添加网格 plt.grid(linestyle='--', alpha=0.5) # 4、显示图像 plt.show()

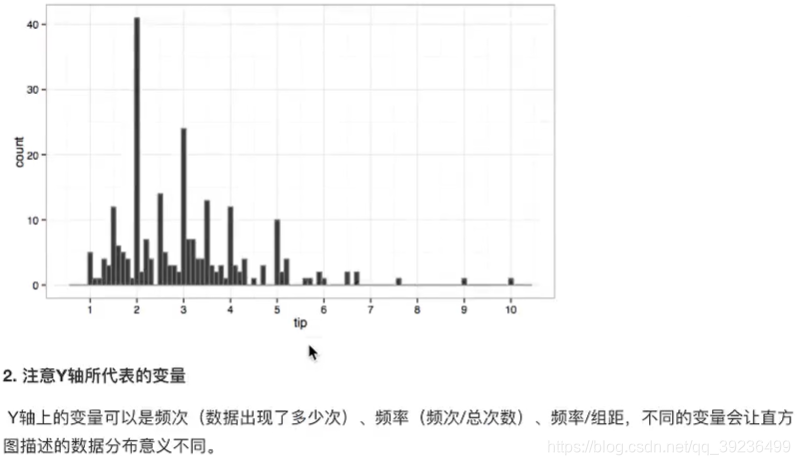

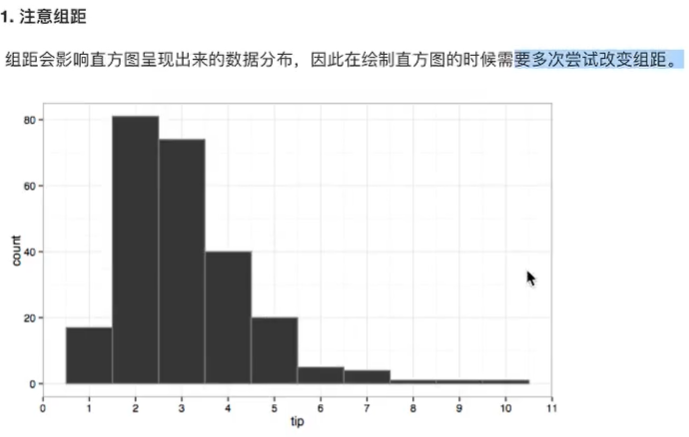

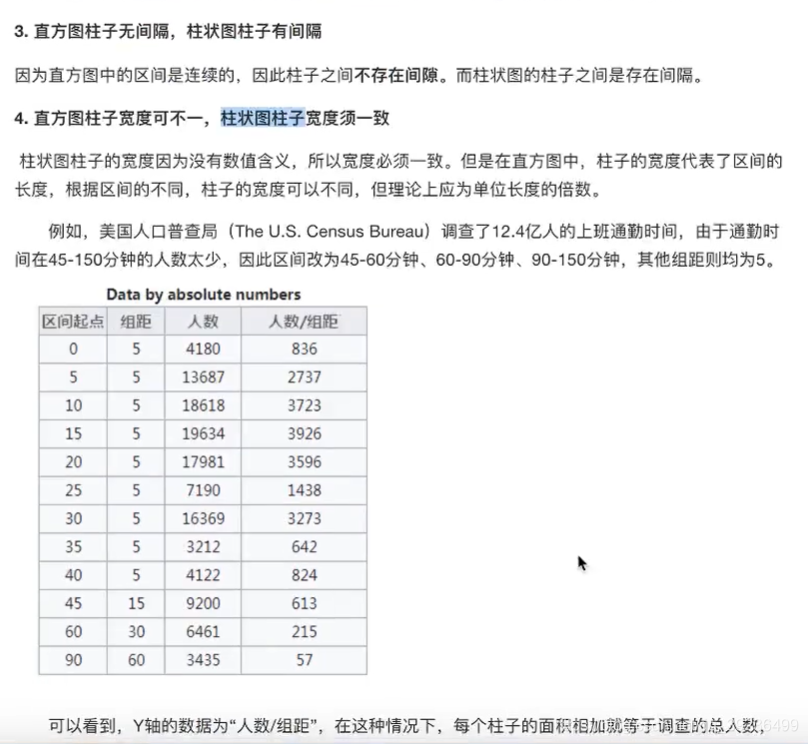

3 直方图注意点
2.6 饼图（pie）

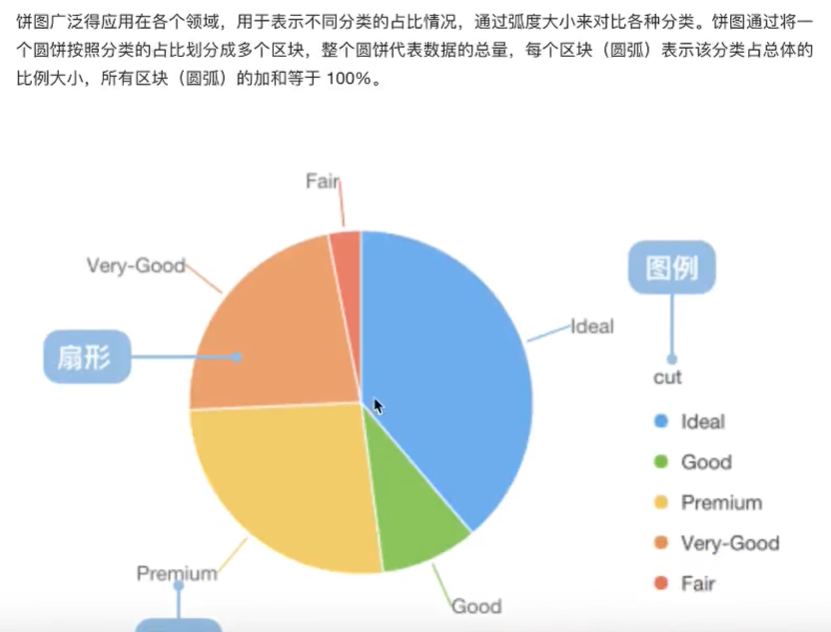

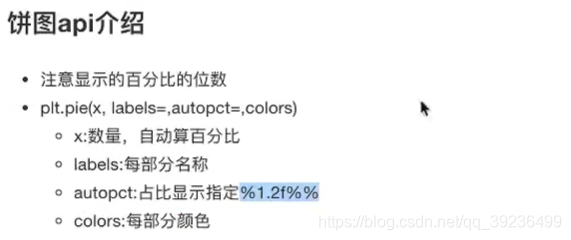

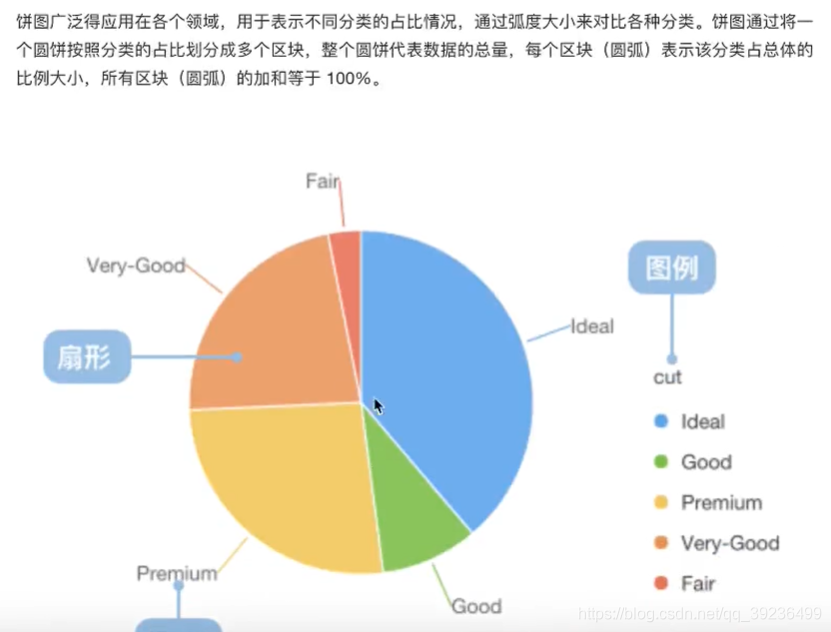

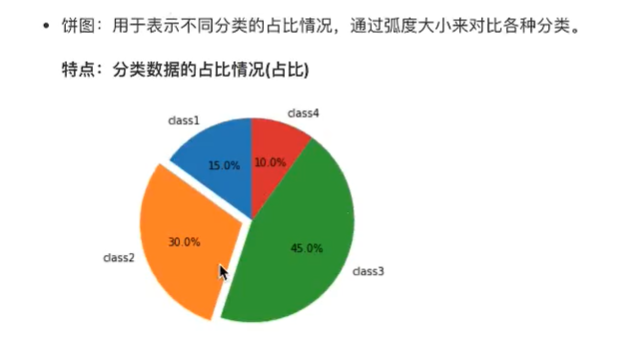

2.6.1 饼图介绍
2.6.2 饼图绘制
需求：显示不同的电影的排片占比
import matplotlib.pyplot as plt import random import numpy as np # 需求：显示不同的电影的排片占比 # 1、准备数据 movie_names = ['雷神', '正义联盟', '东方快车谋杀案', '寻梦环游记', '全球风暴', '降魔传', '追捕'] place_count = [73853, 57767, 22354, 15969, 8725, 8716, 8318] # 2、创建画布 plt.figure(figsize=(20,8), dpi=80) # 3、绘制柱状图 plt.pie(place_count, labels=movie_names, colors=['b', 'r', 'g', 'y', 'm', 'k', 'c'], autopct='%1.2f%%') # 显示图例 plt.legend() plt.axis('equal') # 4、显示图像 plt.show()
总结：
