Kubernetes + Spring Cloud 集成链路追踪 SkyWalking

本文涉及的产品
检索分析服务 Elasticsearch 版,2核4GB开发者规格 1个月
可观测链路 OpenTelemetry 版,每月50GB免费额度
容器服务 Serverless 版 ACK Serverless,317元额度 多规格
简介: 分布式系统的应用程序性能监视工具,专为微服务、云原生架构和基于容器(Docker、K8s、Mesos)架构而设计。提供分布式追踪、服务网格遥测分析、度量聚合和可视化一体化解决方案。

一、概述

1、什么是 SkyWalking ?

分布式系统的应用程序性能监视工具,专为微服务、云原生架构和基于容器(Docker、K8s、Mesos)架构而设计。
提供分布式追踪、服务网格遥测分析、度量聚合和可视化一体化解决方案。

官网地址:http://skywalking.apache.org/

2、SkyWalking 特性

  • 多种监控手段,语言探针和 Service Mesh
  • 多语言自动探针,Java,.NET Core和Node.JS
  • 轻量高效,不需要大数据
  • 模块化,UI、存储、集群管理多种机制可选
  • 支持告警
  • 优秀的可视化方案

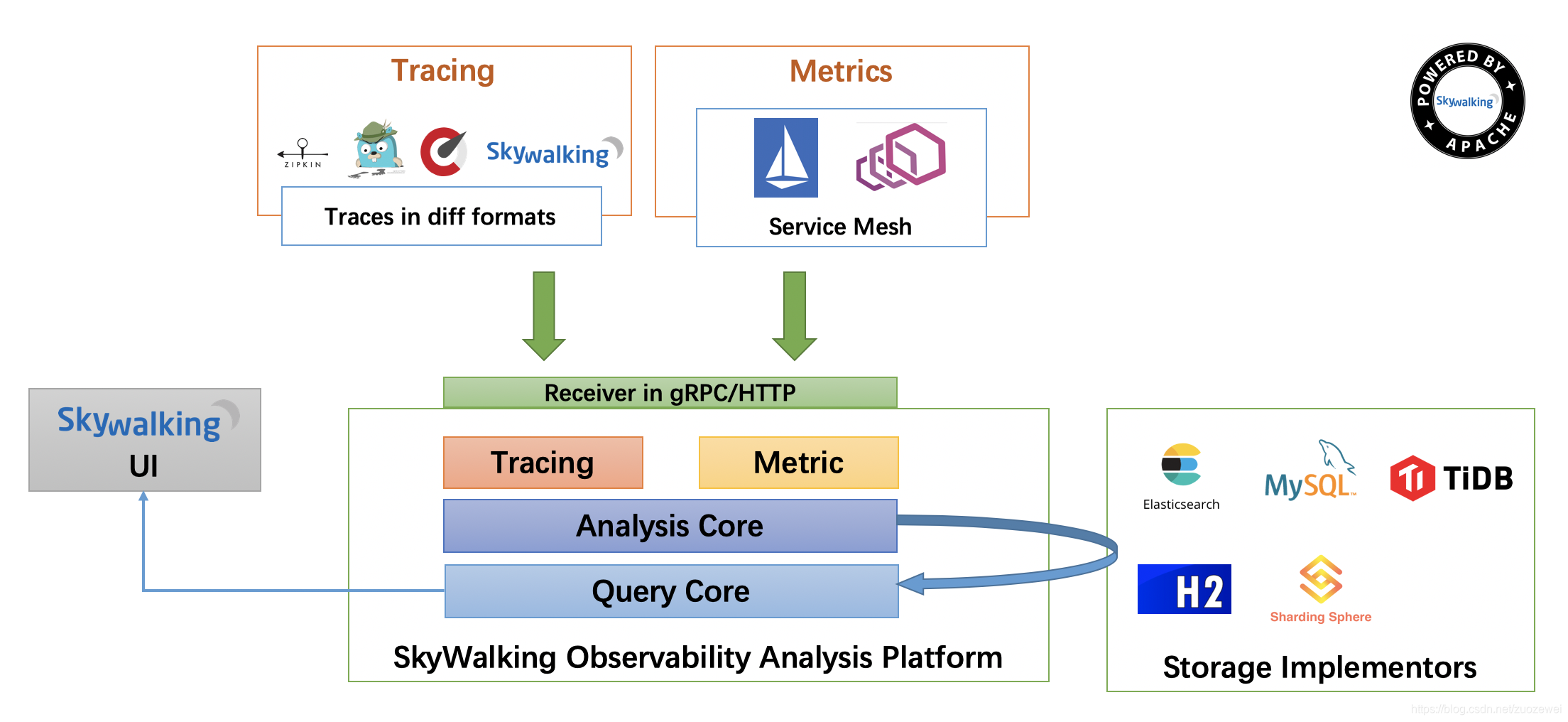

3、整体结构

在这里插入图片描述
整个架构,分成上、下、左、右四部分:

考虑到让描述更简单,我们舍弃掉 Metric 指标相关,而着重在 Tracing 链路相关功能。

  • 上部分 Agent :负责从应用中,收集链路信息,发送给 SkyWalking OAP 服务器。目前支持
    SkyWalking、Zikpin、Jaeger 等提供的 Tracing 数据信息。而我们目前采用的是,SkyWalking Agent 收集 SkyWalking Tracing数据,传递给服务器。

    • 下部分 SkyWalking OAP :负责接收 Agent 发送的 Tracing 数据信息,然后进行分析(Analysis Core) ,存储到外部存储器( Storage ),最终提供查询( Query)功能。
    • 右部分 Storage :Tracing 数据存储。目前支持 ES、MySQL、Sharding Sphere、TiDB、H2
      多种存储器。而我们目前采用的是 ES ,主要考虑是 SkyWalking 开发团队自己的生产环境采用 ES 为主。
    • 左部分 SkyWalking UI :负责提供控台,查看链路等等

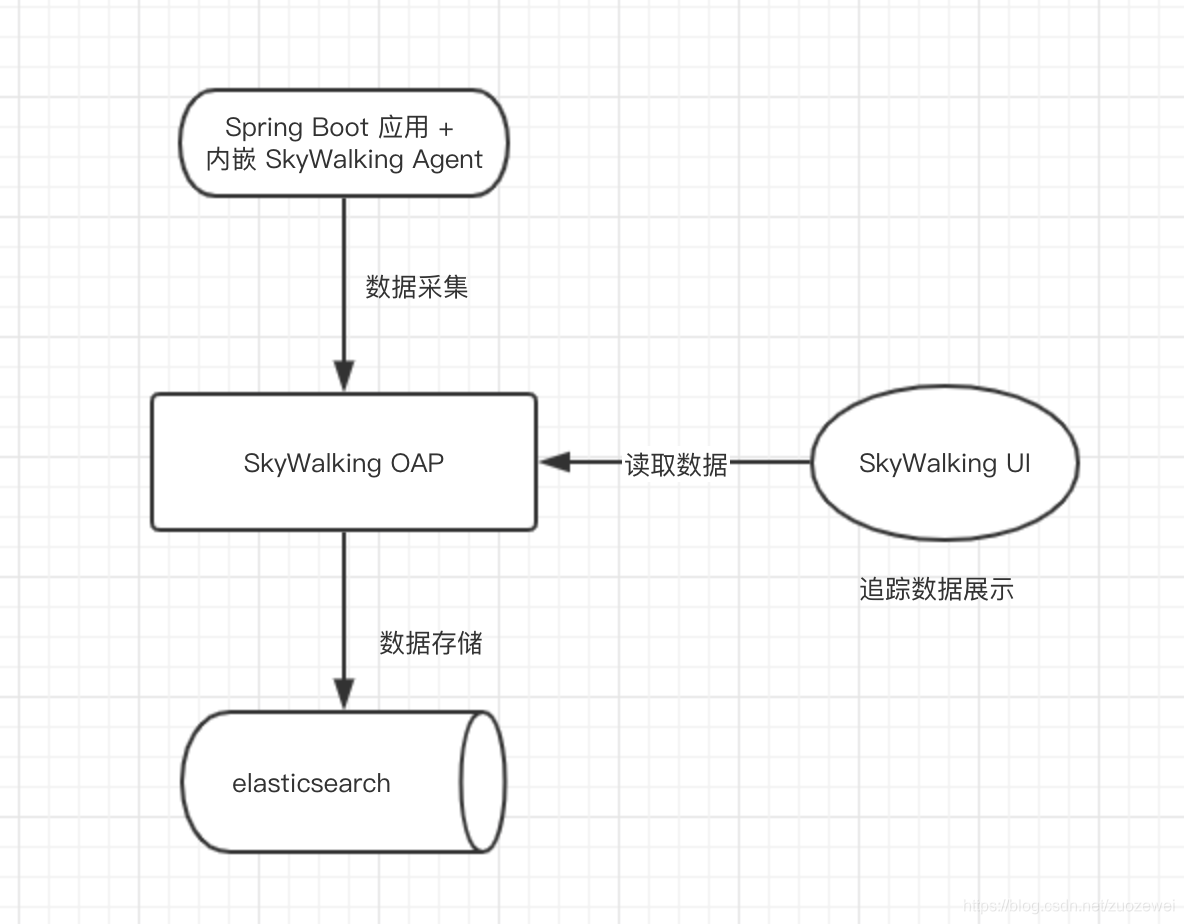

简单概况原理为下图:
在这里插入图片描述

二、搭建 skywalking

1、环境准备

  • Mkubernetes 版本:1.18.5
  • Nginx Ingress 版本:2.2.8
  • Helm 版本:3.2.4
  • 持久化存储驱动:NFS

2、使用 chart 部署

本文主要讲述的是如何使用 Helm Charts 将 SkyWalking 部署到 Kubernetes 集群中,相关文档可以参考skywalking-kubernetes

目前推荐的四种方式:

  • 使用 helm 3 提供的 helm serve 启动本地 helm repo
  • 使用本地 chart 文件部署
  • 使用 harbor 提供的 repo 功能
  • 直接从官方 repo 进行部署(暂不满足)
注意:目前 skywalking 的 chart 还没有提交到官方仓库,请先参照前三种方式进行部署

2.1、 下载 chart 文件

可以直接使用本地文件部署 skywalking,按照上面的步骤将skywalking chart下载完成之后,直接使用以下命令进行部署:

git clone https://github.com/apache/skywalking-kubernetes
cd skywalking-kubernetes/chart
helm repo add elastic https://helm.elastic.co
helm dep up skywalking
export SKYWALKING_RELEASE_NAME=skywalking  # 定义自己的名称
export SKYWALKING_RELEASE_NAMESPACE=default  # 定义自己的命名空间

2.2、定义已存在es参数文件

修改values-my-es.yaml:

oap:
  image:
    tag: 8.1.0-es7      # Set the right tag according to the existing Elasticsearch version
  storageType: elasticsearch7

ui:
  image:
    tag: 8.1.0

elasticsearch:
  enabled: false
  config:               # For users of an existing elasticsearch cluster,takes effect when `elasticsearch.enabled` is false
    host: elasticsearch-client
    port:
      http: 9200
    user: "elastic"         # [optional]
    password: "admin@123"     # [optional]

2.3、helm 安装

helm install "${SKYWALKING_RELEASE_NAME}" skywalking -n "${SKYWALKING_RELEASE_NAMESPACE}" \
  -f ./skywalking/values-my-es.yaml

安装完成后,我们核实下安装情况:

$ kubectl get deployment -n skywalking
NAME                READY   UP-TO-DATE   AVAILABLE   AGE
my-skywalking-oap   2/2     2            2           9m
my-skywalking-ui    1/1     1            1           9m

三、使用 Skywalking Agent

Java 中使用 agent ,提供了以下三种方式供你选择

  • 使用官方提供的基础镜像
  • 将 agent 包构建到已经存在的基础镜像中
  • sidecar 模式挂载 agent(推荐)

1、使用官方提供的基础镜像

查看官方 docker hub 提供的基础镜像,只需要在你构建服务镜像是 From 这个镜像即可,直接集成到 Jenkins 中可以更加方便

2、将 agent 包构建到已经存在的基础镜像中

提供这种方式的原因是:官方的镜像属于精简镜像,并且是 openjdk ,可能很多命令没有,需要自己二次安装,这里略过。

3、sidecar 模式挂载 agent

由于服务是部署在 Kubernetes 中,使用这种方式来使用 Skywalking Agent ,这种方式的好处在与不需要修改原来的基础镜像,也不用重新构建新的服务镜像,而是以sidecar 模式,通过共享 volume 的方式将 agent 所需的相关文件挂载到已经存在的服务镜像中。

3.1、构建 skywalking agent image

自己构建,参考:https://hub.docker.com/r/prophet/skywalking-agent

通过以下 dockerfile 进行构建:

FROM alpine:3.8

LABEL maintainer="zuozewei@hotmail.com"

ENV SKYWALKING_VERSION=8.1.0

ADD http://mirrors.tuna.tsinghua.edu.cn/apache/skywalking/${SKYWALKING_VERSION}/apache-skywalking-apm-${SKYWALKING_VERSION}.tar.gz /

RUN tar -zxvf /apache-skywalking-apm-${SKYWALKING_VERSION}.tar.gz && \
    mv apache-skywalking-apm-bin skywalking && \
    mv /skywalking/agent/optional-plugins/apm-trace-ignore-plugin* /skywalking/agent/plugins/ && \
    echo -e "\n# Ignore Path" >> /skywalking/agent/config/agent.config && \
    echo "# see https://github.com/apache/skywalking/blob/v8.1.0/docs/en/setup/service-agent/java-agent/agent-optional-plugins/trace-ignore-plugin.md" >> /skywalking/agent/config/agent.config && \
    echo 'trace.ignore_path=${SW_IGNORE_PATH:/health}' >> /skywalking/agent/config/agent.config
docker build -t 172.16.106.237/monitor/skywalking-agent:8.1.0 .

待 docker build 完毕后,push 到仓库即可。

3.2、使用 sidecar 挂载

示例配置文件如下:

apiVersion: apps/v1
kind: Deployment
metadata:
  name: demo-skywalking
spec:
  replicas: 1
  selector:
    matchLabels:
      app: demo-skywalking
  strategy:
    rollingUpdate:
      maxSurge: 1
      maxUnavailable: 0
    type: RollingUpdate
  template:
    metadata:
      labels:
        app: demo-skywalking
    spec:
      initContainers:
        - name: init-skywalking-agent
          image: 172.16.106.237/monitor/skywalking-agent:8.1.0
          command:
            - 'sh'
            - '-c'
            - 'set -ex;mkdir -p /vmskywalking/agent;cp -r /skywalking/agent/* /vmskywalking/agent;'
          volumeMounts:
            - mountPath: /vmskywalking/agent
              name: skywalking-agent
      containers:
        - image: nginx:1.7.9
          imagePullPolicy: Always
          name: nginx
          ports:
            - containerPort: 80
              protocol: TCP
          volumeMounts:
            - mountPath: /opt/skywalking/agent
              name: skywalking-agent
      volumes:
        - name: skywalking-agent
          emptyDir: {}

以上是挂载 sidecar 的 deployment.yaml 文件,以 nginx 作为服务为例,主要是通过共享 volume 的方式挂载 agent,首先 initContainers 通过 skywalking-agent 卷挂载了 sw-agent-sidecar 中的 /vmskywalking/agent ,并且将上面构建好的镜像中的 agent 目录 cp 到了 /vmskywalking/agent 目录,完成之后 nginx 启动时也挂载了 skywalking-agent 卷,并将其挂载到了容器的 /opt/skywalking/agent 目录,这样就完成了共享过程。

四、改造 Spring Cloud 应用

1、docker打包并推送到仓库

修改下 dockerfile 配置,集成 skywalking agent:

FROM insideo/centos7-java8-build
VOLUME /tmp
ADD mall-admin.jar app.jar
RUN bash -c 'touch /app.jar'
RUN ln -snf /usr/share/zoneinfo/Asia/Shanghai  /etc/localtime && echo Asia/Shanghai > /etc/timezone
ENTRYPOINT ["java","-Dapp.id=svc-mall-admin","-javaagent:/opt/skywalking/agent/skywalking-agent.jar","-Dskywalking.agent.service_name=svc-mall-admin","-Dskywalking.collector.backend_service=my-skywalking-oap.skywalking.svc.cluster.local:11800","-jar","-Dspring.profiles.active=prod","-Djava.security.egd=file:/dev/./urandom","/app.jar"]

改好了,直接运行 maven package 就能将这个项目打包成镜像。

注意:

k8s 创建 Service 时,它会创建相应的 DNS 条目。此条目的格式为 <service-name>.<namespace-name>.svc.cluster.local,这意味着如果容器只使用 <service-name>,它将解析为本地服务到命名空间。 如果要跨命名空间访问,则需要使用完全限定的域名。

2、编写 k8s的yaml版本的部署脚本

这里我以其中某服务举例:

---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: svc-mall-admin
spec:
  replicas: 1
  selector:
    matchLabels:
      app: svc-mall-admin
  strategy:
    rollingUpdate:
      maxSurge: 1
      maxUnavailable: 0
    type: RollingUpdate
  template:
    metadata:
      labels:
        app: svc-mall-admin
    spec:
      initContainers:
        - name: init-skywalking-agent
          image: 172.16.106.237/monitor/skywalking-agent:8.1.0
          command:
            - 'sh'
            - '-c'
            - 'set -ex;mkdir -p /vmskywalking/agent;cp -r /skywalking/agent/* /vmskywalking/agent;'
          volumeMounts:
            - mountPath: /vmskywalking/agent
              name: skywalking-agent
      containers:
        - image: 172.16.106.237/mall_repo/mall-admin:1.0
          imagePullPolicy: Always
          name: mall-admin
          ports:
            - containerPort: 8180
              protocol: TCP
          volumeMounts:
            - mountPath: /opt/skywalking/agent
              name: skywalking-agent
      volumes:
        - name: skywalking-agent
          emptyDir: {}
---
apiVersion: v1
kind: Service
metadata:
  name: svc-mall-admin
spec:
  ports:
    - name: http
      port: 8180
      protocol: TCP
      targetPort: 8180
  selector:
    app: svc-mall-admin

然后就可以直接运行了,它就可以将的项目全部跑起来了。

五、测试验证

完事,可以去 SkyWalking UI 查看是否链路收集成功。

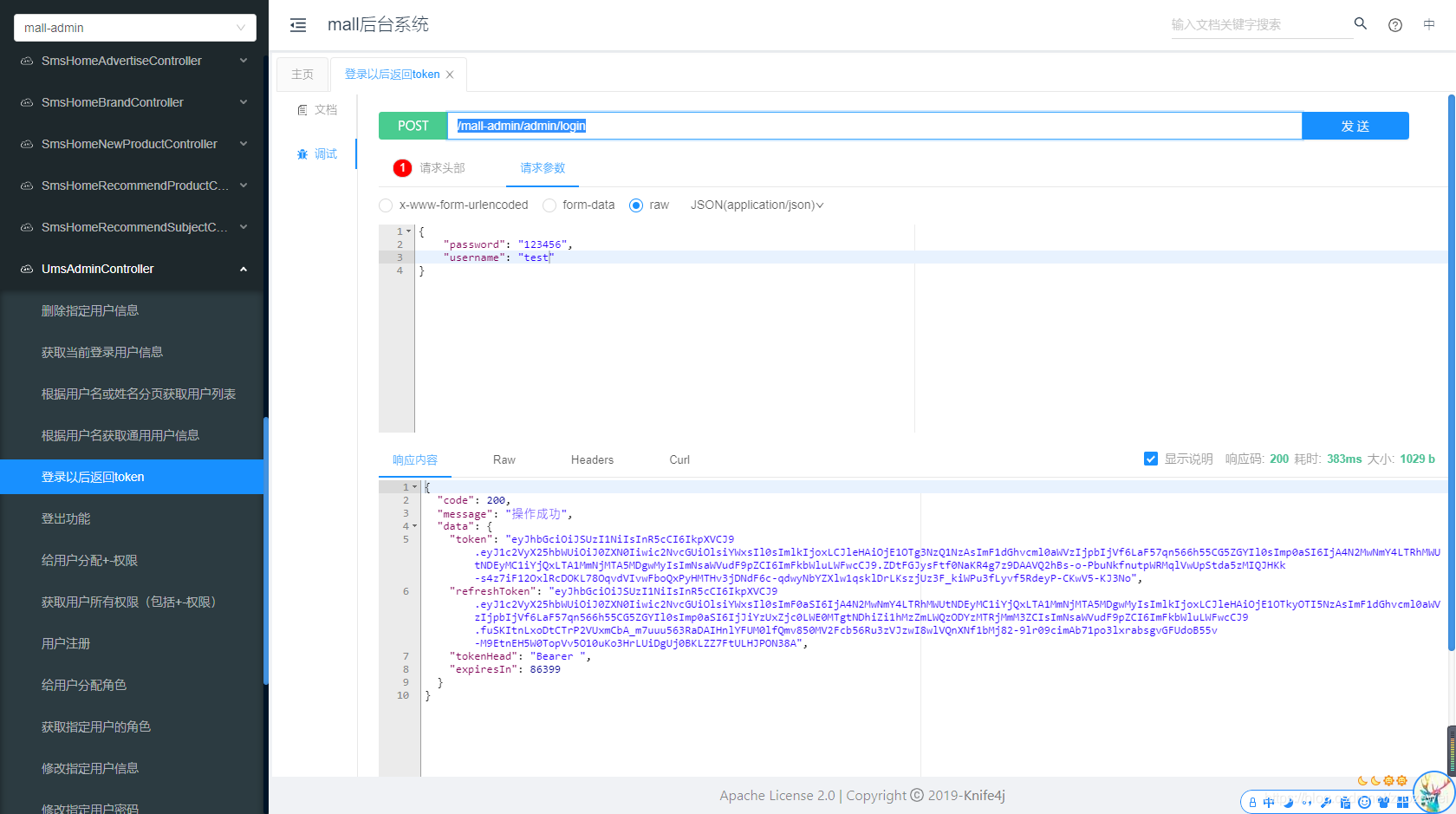

1、 测试应用 API

首先,请求下 Spring Cloud 应用提供的 API。因为,我们要追踪下该链路。

在这里插入图片描述

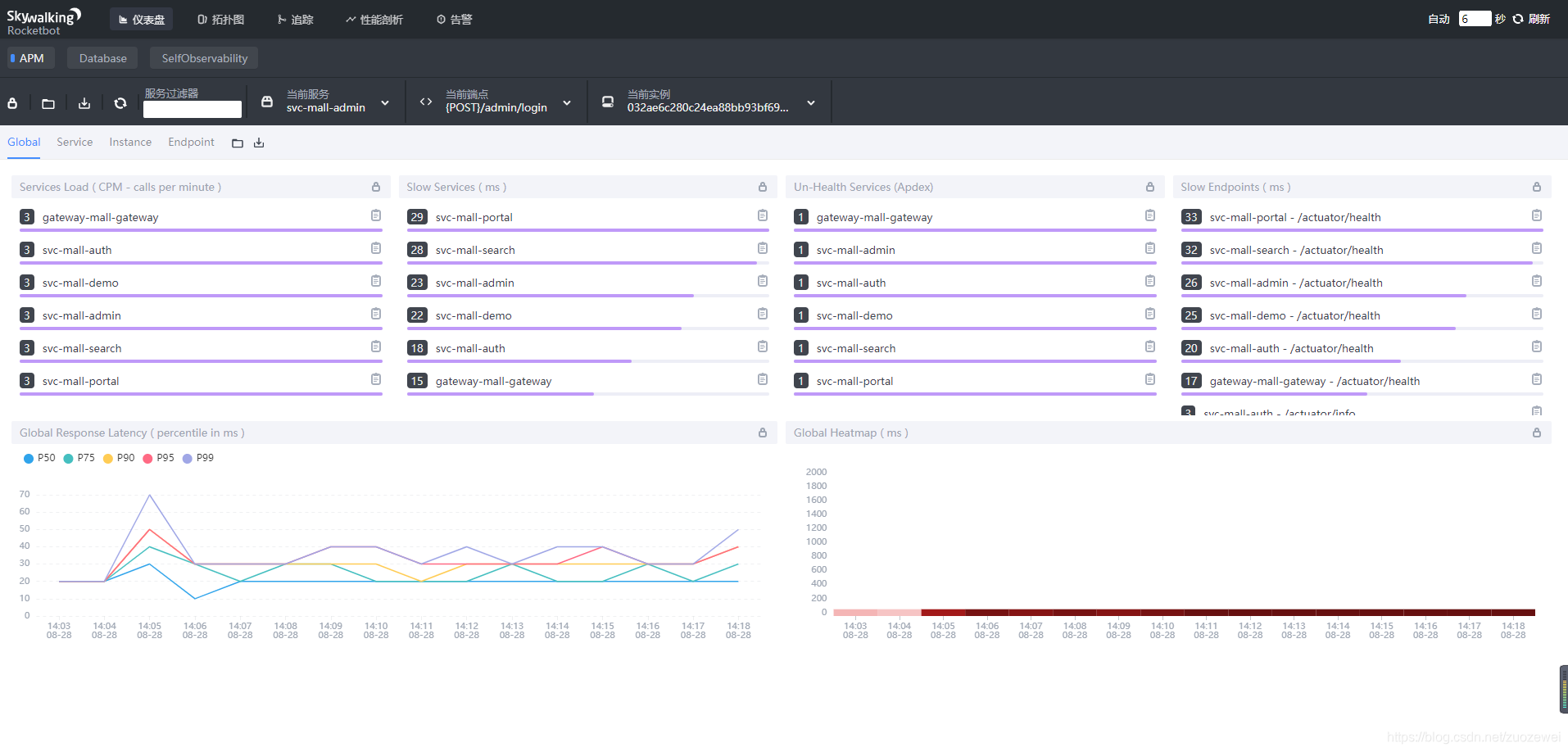

2、 查看 SkyWalking UI 界面

在这里插入图片描述

这里,我们会看到 SkyWalking 中非常重要的三个概念:

  • 服务(Service) :表示对请求提供相同行为的一系列或一组工作负载。在使用 Agent 或 SDK 的时候,你可以定义服务的名字。如果不定义的话,SkyWalking 将会使用你在平台(例如说 Istio)上定义的名字。这里,我们可以看到 Spring Cloud 应用的服务为 svc-mall-admin,就是我们在 agent 环境变量 service_name 中所定义的。
  • 服务实例(Service Instance) :上述的一组工作负载中的每一个工作负载称为一个实例。就像 Kubernetes 中的 pods 一样, 服务实例未必就是操作系统上的一个进程。但当你在使用 Agent 的时候, 一个服务实例实际就是操作系统上的一个真实进程。这里,我们可以看到 Spring Cloud 应用的服务为 UUID@hostname,由 Agent 自动生成。
  • 端点(Endpoint) :对于特定服务所接收的请求路径, 如 HTTP 的 URI 路径和 gRPC 服务的类名 + 方法签名。

这里,我们可以看到 Spring Cloud 应用的一个端点,为 API 接口 /mall-admin/admin/login

更多 agent 参数介绍参考:

https://github.com/apache/skywalking/blob/v8.1.0/docs/en/setup/service-agent/java-agent/README.md

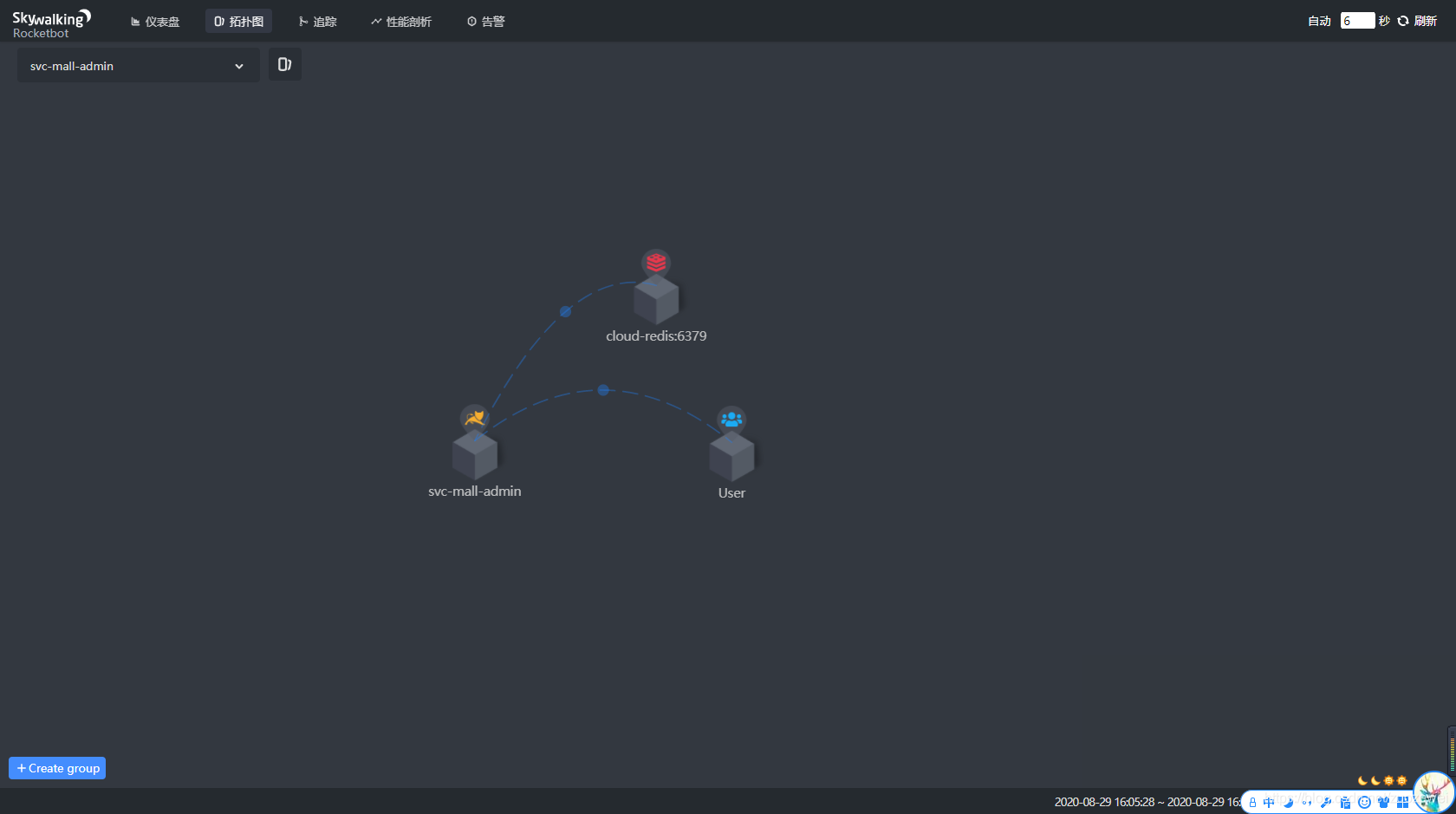

点击「拓扑图」菜单,进入查看拓扑图的界面:

在这里插入图片描述

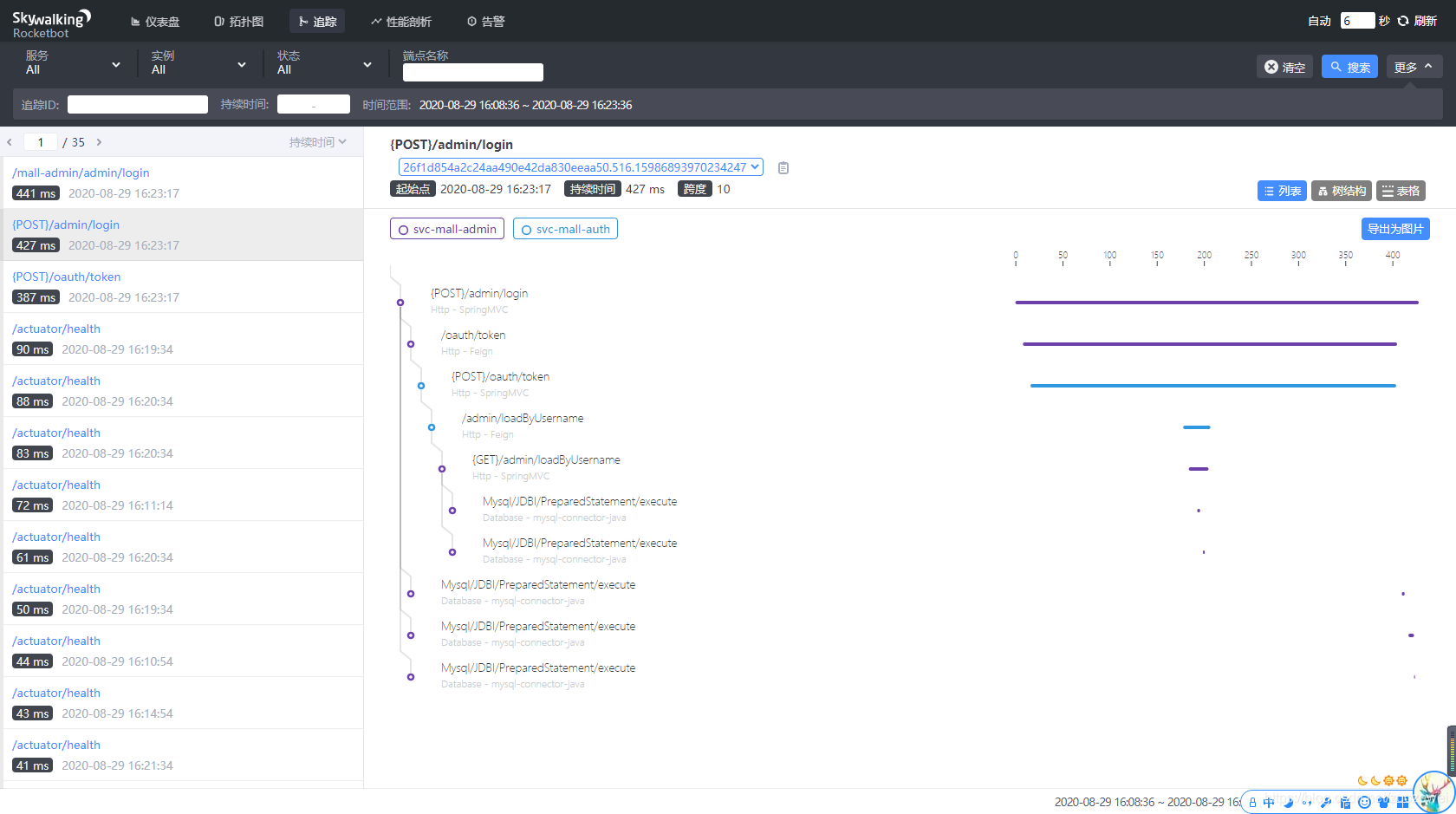

点击「追踪」菜单,进入查看链路数据的界面:
在这里插入图片描述

六、小结

本文详细介绍了如何使用 Kubernetes + Spring Cloud 集成 SkyWalking,顺便说下调用链监控在目前的微服务系统里面是必不可少的组件,分布式追踪、服务网格遥测分析、度量聚合和可视化还是挺好用的,这里我们选择了 Skywalking,具体原因和细节的玩法就不在此详述了。

本文源码:
