MicroPython原理浅析

简介

MicroPython是 Python 3 语言 的精简高效实现 ，包括Python标准库的一小部分，经过优化可在微控制器和受限环境中运行。

MicroPython包含了诸如交互式提示，任意精度整数，关闭，列表解析，生成器，异常处理等高级功能。 足够精简，适合运行在只有256k的代码空间和16k的RAM的芯片上。

MicroPython旨在尽可能与普通Python兼容，让您轻松将代码从桌面传输到微控制器或嵌入式系统。

应用展望

金融智能卡COS系统利用JavaCard虚拟机实现了APPLET的跨平台应用。但是JavaCard标准规范由Oracle公司定制，具有一定的License费用。国内COS厂商每年都需要花费几千万元来获取JavaCard标准的使用权。为了减少这笔开销，COS厂商开始寻找新的技术来取代JavaCard虚拟机，比如Native方案等，但这虽然可以在一定的程度上解决了虚拟机的作用，但对于跨平台的应用实现还是无法彻底解决。

物联网应用碎片化和安全性问题一直是阻碍其发展的主要原因，Micropython虚拟机技术理论上可以完全替代JAVACARD虚拟机，但缺少实用场景，并且其安全性也需要进一步证明论证。但从技术本身上看，Micropython虚拟机的确为物联网的应用开发提供了一种可能，如果有实际产品出现在市场上，经过物联网应用的进一步孵化，有可能会成为物联网领域的"JavaCard"。

平头哥作为物联网AIoT设备的基础设施提供者，于2015年就针对物联网领域推出MCU级别的TEE安全方案，我们认为Micropython技术应用在TEE里，有希望成为物联网安全应用技术的主要组成部分。基于Micropython虚拟机自身的移植性，很快速便捷的在平头哥基于CK802T安全处理器的Hobbit1-2上运行起来。基于物联网产品功能单一的特性，我们可以完全去除Micropython技术的一些无用特性，使之资源消耗达到最小，符合资源受限的物联网设备。

工作原理

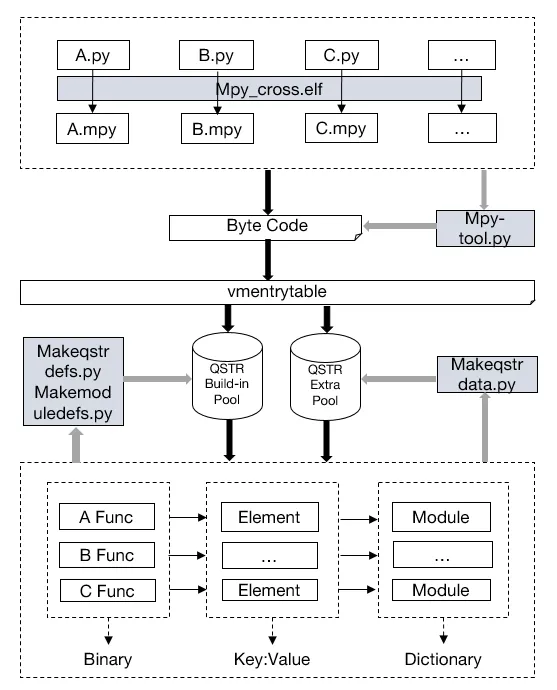

Micropython技术是依赖Byte Code的执行，在编译阶段就将py文件先转换成mpy文件，在通过mpy-tool.py生成Byte Code，Byte Code在执行时会依赖Virtual Machine入口表，找到对应的Module入口，最终找到对应的Funcion binary code执行。其中所有的Function都通过Dictionary的形式存储，而每一个Dictionary都有自己的QSTR，Micropython有buildin的QSTR和用户扩展的QSTR。具体流程可参考如下图一。

​ 图一

QSTR的定义

QDEF(MP_QSTR___main__, (const byte*)"\x8e\x13\x08" "__main__")

其中x8ex13是dbj2 hash算法计算出来，x08是QSTR "main"的长度

def dbj2_hash(qstr, bytes_hash):
    hash = 5381
    for b in qstr:
        hash = (hash * 33) ^ b
    # Make sure that valid hash is never zero, zero means "hash not com    puted"
    return (hash & ((1 << (8 * bytes_hash)) - 1)) or 1

通过dbj2 hash值和子串长度作为一个QSTR的ID。

• Build in QSTR

Micropython支持常用的build in的QSTR，包括基本整形类型和运算符等。比如

QDEF(MP_QSTR_ptr32, (const byte*)"\xb2\xca\x05" "ptr32")
QDEF(MP_QSTR_s32i, (const byte*)"\x3e\x34\x04" "s32i")
QDEF(MP_QSTR_float, (const byte*)"\x35\x44\x05" "float")
QDEF(MP_QSTR_add, (const byte*)"\x44\x32\x03" "add")
QDEF(MP_QSTR_sub, (const byte*)"\x21\x8d\x03" "sub")
QDEF(MP_QSTR_xor, (const byte*)"\x20\x93\x03" "xor")
QDEF(MP_QSTR_max, (const byte*)"\xb1\x43\x03" "max")
QDEF(MP_QSTR_min, (const byte*)"\xaf\x42\x03" "min")
QDEF(MP_QSTR___eq__, (const byte*)"\x71\x3e\x06" "__eq__")
QDEF(MP_QSTR___ge__, (const byte*)"\xa7\x46\x06" "__ge__")
QDEF(MP_QSTR___gt__, (const byte*)"\xb6\x82\x06" "__gt__")

• Extend QSTR

除了常用的Build in QSTR外，Micropython还支持扩展的QSTR，从而添加用户自己的应用功能。比如

 // 添加mbedtls udp socket接口
QDEF(MP_QSTR_uselect, (const byte*)"\x58\x8e\x07" "uselect")
QDEF(MP_QSTR_usocket, (const byte*)"\x75\x00\x07" "usocket")
QDEF(MP_QSTR_ussl, (const byte*)"\x1c\xf2\x04" "ussl")
// 添加http socket服务
QDEF(MP_QSTR_uwebsocket, (const byte*)"\xe5\x33\x0a" "uwebsocket")
// 添加密码学算法服务
QDEF(MP_QSTR_ucryptolib, (const byte*)"\x34\xda\x0a" "ucryptolib")
// 添加随机数服务
QDEF(MP_QSTR_urandom, (const byte*)"\xab\xae\x07" "urandom")
// 添加Json包服务
QDEF(MP_QSTR_ujson, (const byte*)"\xe8\x30\x05" "ujson")

QSTR的生成

无论是Build in QSTR还是Extend QSTR， 都是通过makemodulesdefs.py, makeqstrdefs.py, makeqstrdata.py脚本生成，存放在qstrdefs.generated.h文件里。用户自行扩展的QSTR是否添加成功，可以通过在QSTR AUTO GENERATOR后通过查看该文件。

ByteStream的生成

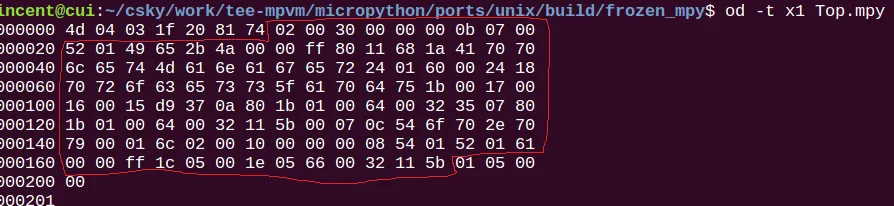

Python源文件首先经过mpy_cross.elf工具转成mpy文件，例如Top.py转成的Top.mpy二进制如下:

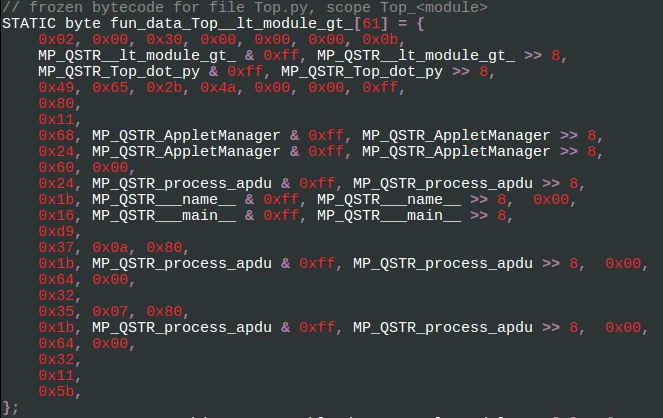

红色部分就是Top文件功能可执行代码，mpy_tool.py工具会提取该功能可执行代码生成 frozen mpy的C语言文件，与该Top.py对应的的ByteStream数组如下:

通过比较，fun_data_Top__lt_module_gt__process_apdu的数组内容实际上就是Top.py文件的功能可执行代码。利用mpy_tool.py工具可以将Python语言脚本转换成C语言数组，而该数组内容实际上就是该Python文件的功能可执行代码，也称为ByteStream。

一旦Python文件调用另一个python文件，mpy_tool.py工具的做法是通过叫做mp_raw_code_t的数据接口将不同的python文件调用关系连接起来，例如如下mp_raw_code_t的数组将Top.py和Applet_AID1234567890.py文件连接起来，其源于Top.py文件调用了Applet_AID1234567890.py文件里的process_apdu接口。

Virutal Machine Entry Table

• Byte Code定义

上述表格定义了部分Byte Code，这些Byte Code在mpy_tool.py工具里同样定义了一套。用于将Python文件转换成Byte Stream数组，在执行Byte Stream时，Micropython会解析其中的Byte Code， 执行相应的Byte Code处理服务函数。在执行Byte Code处理服务函数里，根据QSTR在字典数据结构里的查找到对应的C语言接口，从而实现真正的python执行脚本功能。

MicroPython SDK

SDK里的主要部件如下：

• py/ – the core Python implementation, including compiler, runtime, and

1. library.

• mpy-cross/ – the MicroPython cross-compiler which is used to turn scripts

1. precompiled bytecode.

• ports/unix/ – a version of MicroPython that runs on Unix.
• ports/csky/ – a version of MicroPython that runs on the PyBoard and similar
  Hobbit1-2 boards.
• tests/ – test framework and test scripts.
• docs/ – user documentation in Sphinx reStructuredText format.
• extmod/ – additional (non-core) modules implemented in C.
• tools/ – various tools, including the pyboard.py module.
• examples/ – a few example Python scripts.

mpy_cross tool

Micropython的移植首先需要编译生成MicroPython cross-compiler工具，该工具可以将Python 源文件预编译成mpy文件。

$ cd mpy-cross
$ make

如何创建一个Python对象和方法

该实例创建了了一个名为example的python对象，同时也支持add_ints的一个方法。

• Step 1

创建一个example.c的文件， 包含python系统头
文件。

#include "py/obj.h"
#include "py/runtime.h"
#include "py/builtin.h"

• Step 2

定义add_ints 方法。

 STATIC mp_obj_t example_add_ints(mp_obj_t a_obj, mp_obj_t b_obj) {
    // Extract the ints from the micropython input objects
    int a = mp_obj_get_int(a_obj);
    int b = mp_obj_get_int(b_obj);

    // Calculate the addition and convert to MicroPython object.
    return mp_obj_new_int(a + b);
}

• Step 3

定义example 对add_ints方法的引用。

STATIC MP_DEFINE_CONST_FUN_OBJ_2(example_add_ints_obj, example_add_ints);

• Step 4

定义example对象的属性，利用key/value方式作为example对象的入口查找方式。

 STATIC const mp_rom_map_elem_t example_module_globals_table[] = {
    { MP_ROM_QSTR(MP_QSTR___name__), MP_ROM_QSTR(MP_QSTR_example) },
    { MP_ROM_QSTR(MP_QSTR_add_ints), MP_ROM_PTR(&example_add_ints_obj) },
};
STATIC MP_DEFINE_CONST_DICT(example_module_globals, example_module_globals_table);

• Step 5

定义example对象。

  const mp_obj_module_t example_user_cmodule = {
    .base = { &mp_type_module },
    .globals = (mp_obj_dict_t*)&example_module_globals,
};

• Step 6

注册example对象到MicroPython对象库里。

 MP_REGISTER_MODULE(MP_QSTR_example, example_user_cmodule, MODULE_EXAMPLE_ENABLED);

• Step 7

写python脚本对example对象的访问

 import example
print(example.add_ints(1, 3))

总结

Micrypython为嵌入式系统的跨平台应用开发提供了一种可能，特别是资源受限的物联网设备。利用其跨平台的特性，能够快速的移植应用到嵌入式平台上。和Javacard相比，其安全性没有得到证明，像Byte Code的定义都没有形成标准规范，对Global Platform的SE规范没有支持，这些都需要进一步的完善。
