Zabbix-3.0.3结合Grafana-3.1.0给你想要的绘图

简介: Grafana 是 Graphite 和 InfluxDB 仪表盘和图形编辑器。Grafana 是开源的,功能齐全的度量仪表盘和图形编辑器,支持 Graphite,InfluxDB 和 OpenTSDB。Grafana 主要特性:灵活丰富的图形化选项;可以混合多种风格;支持白天和夜间模式;多个数据源
+关注继续查看
Grafana 是 Graphite 和 InfluxDB 仪表盘和图形编辑器。Grafana 是开源的,功能齐全的度量仪表盘和图形编辑器,支持 Graphite,InfluxDB 和 OpenTSDB。Grafana 主要特性:灵活丰富的图形化选项;可以混合多种风格;支持白天和夜间模式;多个数据源;Graphite 和 InfluxDB 查询编辑器等等。

Zabbix-3.0.3结合Grafana-3.1.0给你想要的绘图Zabbix-3.0.3结合Grafana-3.1.0给你想要的绘图

Grafana安装

Linux上(CentOS,Fedora,OpenSuse,Redhat)安装Grafana源码包

1、可以使用yum直接安装Grafana
yum install https://grafanarel.s3.amazonaws.com/builds/grafana-3.1.0-1468321182.x86_64.rpm
2、安装最新稳定版

#在CentOS、Redhat/Fedora:手动安装

yum install initscripts fontconfig
rpm -Uvh grafana-3.1.0-1468321182.x86_64.rpm

#在OpenSuse上安装:

rpm -i --nodeps grafana-3.1.0-1468321182.x86_64.rpm
3、安装via yum仓库,配置grafana源

# cat /etc/yum.repos.d/grafana.repo

[grafana]
name=grafana
baseurl=https://packagecloud.io/grafana/stable/el/6/$basearch
repo_gpgcheck=1
enabled=1
gpgcheck=1
gpgkey=https://packagecloud.io/gpg.key https://grafanarel.s3.amazonaws.com/RPM-GPG-KEY-grafana
sslverify=1
sslcacert=/etc/pki/tls/certs/ca-bundle.crt

#如果你想体验测试版本可以更换测试链接

baseurl=https://packagecloud.io/grafana/testing/el/6/$basearch

#使用yum安装grafana

yum install –y grafana

#RPM GPG Key
#这些RPMs是签名,可以用公共GPG密钥验证签名,
#公共密钥下载:https://grafanarel.s3.amazonaws.com/RPM-GPG-KEY-grafana

4、安装包详细信息
► 二进制文件 /usr/sbin/grafana-server
► 服务管理脚本 /etc/init.d/grafana-server
► 安装默认文件 /etc/sysconfig/grafana-server
► 配置文件 /etc/grafana/grafana.ini
► 安装systemd服务(如果systemd可用 grafana-server.service
► 日志文件 /var/log/grafana/grafana.log
► 缺省配置指定一个数据库sqlite3 /var/lib/grafana/grafana.db
5、启动Grafana
service grafana-server start

#设置garfana-server开机自启

chkconfig grafana-server on

#启动服务器(通过systemd)

systemctl daemon-reload
systemctl start grafana-server
systemctl status grafana-server

#设置开机自启systemd服务

systemctl enable grafana-server.service
6、环境变量文件

Systemd服务和daemon服务在后台运行时,都使用文件/etc/sysconfig/grafana-server来设置环境变量,可以通过修改garfana-server文件来设置日志目录等其他变量。
#默认日志文件:/var/log/grafana
#数据库设置
#缺省配置指定一sqlite3数据库位于/var/lib/grafana/grafana.db。请在升级前备份这个数据库。还可以使用MySQL或Postgres Grafana数据库。

7、访问测试

#地址栏输入:http://10.1.1.103:3000/login

#默认用户和密码:admin admin

Zabbix-3.0.3结合Grafana-3.1.0给你想要的绘图Zabbix-3.0.3结合Grafana-3.1.0给你想要的绘图

安装garfana-zabbix插件

官方网站:https://github.com/alexanderzobnin/grafana-zabbix

官网wiki:http://docs.grafana-zabbix.org/installation/

使用grafana-cli工具安装

#获取可用插件列表

grafana-cli plugins list-remote

#安装zabbix插件

grafana-cli plugins install alexanderzobnin-zabbix-app

#安装插件完成之后重启garfana服务

service grafana-server restart

#使用grafana-zabbix-app源,其中包含最新版本的插件

cd /var/lib/grafana/plugins/

#克隆grafana-zabbix-app插件项目

git clone https://github.com/alexanderzobnin/grafana-zabbix-app

#注:如果没有git,请先安装git

yum –y install git

# 插件安装完成重启garfana服务

service grafana-server restart

#注:通过这种方式,可以很容器升级插件

cd /var/lib/grafana/plugins/grafana-zabbix-app
git pull
service grafana-server restart
使用源码包安装

#源码安装需要NodeJS,npm和Grunt支持

git clone https://github.com/alexanderzobnin/grafana-zabbix.git
cd grafana-zabbix
npm install
npm install -g grunt-cli
grunt

#插件将建成dist/目录。然后你可以将它复制到你的grafana插件目录或在grafana配置文件中指定编译插件的路径

[plugin.zabbix]

path = /home/your/clone/dir/grafana-zabbix/dist

#如果需要更新,执行下面命令

git pull
grunt

#重启grafana服务

service grafana-server restart
systemctl restart grafana-server
配置Grafana启用插件

#登录到grafana上,移动到grafana左侧面板的插件,选择应用程序选项卡,然后选择“配置”选项卡,打开Zabbix,启用插件。
Zabbix-3.0.3结合Grafana-3.1.0给你想要的绘图Zabbix-3.0.3结合Grafana-3.1.0给你想要的绘图

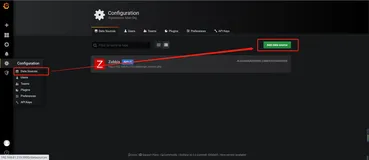

#配置Zabbix数据源

#添加新数据源,打开侧面板Zabbix数据源,单击“添加数据源并选择从下拉列表Zabbix。

#注意红线标注的地方,Name自定义,Type选择Zabbix,Url填写访问zabbix-web的url,加上zabbix-api的php文件,Zabbix details用户名密码需要在Zabbix-web页面中设置,本文中用户名:gafana,密码:grafana,不想新建的话,可以使用Zabbix的初始用户.设置完成点击增加按钮,弹出下图:
Zabbix-3.0.3结合Grafana-3.1.0给你想要的绘图Zabbix-3.0.3结合Grafana-3.1.0给你想要的绘图

#本教程的Zabbix版本为Zabbix-3.0.3,详细配置教程请参考官方文档:

http://docs.grafana-zabbix.org/installation/configuration/

#常见错误解决请参考:http://docs.grafana.org/installation/troubleshooting/

开始使用Grafana-Zabbix
添加新的图形面板到仪表板

Zabbix-3.0.3结合Grafana-3.1.0给你想要的绘图Zabbix-3.0.3结合Grafana-3.1.0给你想要的绘图

Zabbix-3.0.3结合Grafana-3.1.0给你想要的绘图Zabbix-3.0.3结合Grafana-3.1.0给你想要的绘图

创建CPU负载图形

Zabbix-3.0.3结合Grafana-3.1.0给你想要的绘图Zabbix-3.0.3结合Grafana-3.1.0给你想要的绘图

一张图表中添加多个监控项

Zabbix-3.0.3结合Grafana-3.1.0给你想要的绘图Zabbix-3.0.3结合Grafana-3.1.0给你想要的绘图

#可以使用度量字段中的正则表达式生成大量的项目的图表。grafana使用JavaScript正则表达式来实现。例如,如果需要显示的CPU时间(用户、系统、iowait,等等)你可以使用正则表达式在项字段创建图:

/CPU (?!idle).* time/

#使用正则表达式对不同主机的相同监控项进行比较,使用/.*/表示匹配全部,/^salt/匹配以salt开头的选项,以所有主机显示CPU system time为例:

Zabbix-3.0.3结合Grafana-3.1.0给你想要的绘图Zabbix-3.0.3结合Grafana-3.1.0给你想要的绘图

#创建一个图像显示MySQL查询数据的统计,选择组,主机,应用,使用/MySQL .* operations/匹配不同的操作

Zabbix-3.0.3结合Grafana-3.1.0给你想要的绘图Zabbix-3.0.3结合Grafana-3.1.0给你想要的绘图

通过设置Max data points的值(设为50),来调整图形的显示效果,下图标红圈注的地方需要修改。

Zabbix-3.0.3结合Grafana-3.1.0给你想要的绘图Zabbix-3.0.3结合Grafana-3.1.0给你想要的绘图

使用Singlestat和Gauges绘图

Zabbix-3.0.3结合Grafana-3.1.0给你想要的绘图Zabbix-3.0.3结合Grafana-3.1.0给你想要的绘图

查看全部的图形效果图

Zabbix-3.0.3结合Grafana-3.1.0给你想要的绘图Zabbix-3.0.3结合Grafana-3.1.0给你想要的绘图

保存创建的仪表板

Zabbix-3.0.3结合Grafana-3.1.0给你想要的绘图Zabbix-3.0.3结合Grafana-3.1.0给你想要的绘图

grafana插件安装

#插件链接:https://github.com/grafana/grafana

#安装Panel

#使用grafana-cli工具在命令行下面安装Clock

grafana-cli plugins install grafana-clock-panel

#安装apps,Worldping

grafana-cli plugins install raintank-worldping-app

#安装Data source,以SimpleJson为例

grafana-cli plugins install grafana-simple-json-datasource

#安装完成,提示重启grafana服务

/etc/init.d/grafana-server restart

#插件使用及仪表板模板导入

#Worldping使用展示
Zabbix-3.0.3结合Grafana-3.1.0给你想要的绘图Zabbix-3.0.3结合Grafana-3.1.0给你想要的绘图Zabbix-3.0.3结合Grafana-3.1.0给你想要的绘图Zabbix-3.0.3结合Grafana-3.1.0给你想要的绘图

#到此grafana-zabbix安装及使用完成。

官方地址:http://docs.grafana-zabbix.org

项目Demo:http://play.grafana.org/

项目github:https://github.com/grafana/grafana
