SLS数据可视化发展简史

2017年前：第三方可视化的依赖

在最开始的阶段，SLS还未自研可视化仪表盘，只能通过接入第三方可视化来实现日志服务的可观测。包括：

• DataV [历史文章] [最新文档]

• Grafana [历史文章] [最新文档]

• Tableua(通过JDBC) [最新文档]

• Jaeger [最新文档]

• QuickBI

• FBI、ARMS、云监控、神农监控等

图片来源：《如此简单的日志可视化方案，还不快来制作属于你的仪表盘》作者：沐自

2018-2020：自研与能力的闭环

随着日志服务能力的提升、用户需求的不断增加，很容易听到这样的呼声：

• 功能增强：如何增加仪表盘订阅（定时发送邮件、钉钉等）、配置告警、高精度国内外地图、复合图表

• 数据互通：如何从图表中快速跳转SLS日志服务的查询页面

• 仪表盘互通：如何关联几个相关仪表盘并互相跳转，并且支持各类变量的传递

• 二次嵌入：如何将仪表盘和企业内的系统平台打通，关联企业内权限与阿里云权限

• 问题排查：第三方可视化平台上发现了异常，如何定位是三方平台问题、插件问题还是SLS后端问题

这些需求和问题，纯粹通过三方可视化平台很难解决，因此，SLS在三方可视化的基础上，设计了一套阿里云日志服务可视化仪表盘，并包含表格、折线图、柱状图、条形图、饼图、数字图、面积图、地图、流图、桑基图、词云等10余种图表类型，且根据日志服务产品特性，针对性提供了强交互式、灵活变换、开放性强的可视化能力。真正实现了采集-计算-存储-可观测自研能力的闭环。

图片来源：《如此简单的日志可视化方案，还不快来制作属于你的仪表盘》作者：沐自

2021-2023：性能与表现的跃进

伴随着日志服务数据量、用户量的快速增长，可视化上的诉求也越来越多，在这两年也陆续发布了二十多种图表类型，用户已经在SLS中创建了数百万张仪表盘，仪表盘页面每周有数十万次访问。

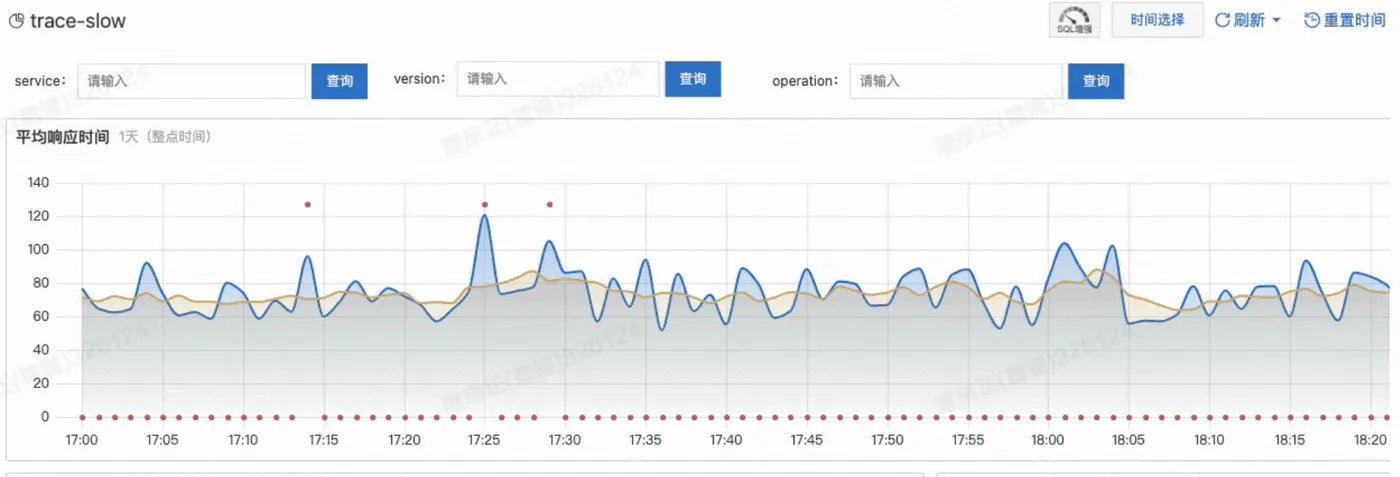

随着数据量不断膨胀，V1版本可视化的性能瓶颈越发突出：当线图点数超过2000时，图表卡顿非常明显；而且同一个仪表盘可能同时存在数十张大数据量的图表，浏览器页签经常崩溃。为此，SLS推出了全新的可视化架构，一方面优化了性能，另一方面统一配置逻辑，支持多查询等。ref:《SLS全新可视化功能发布》作者：灵亦

图片来源：《SLS全新可视化功能发布》作者：灵亦

生态互通的期待

以Grafana为代表的开源可视化

Grafana是一个基于 Web 的开源可观察性和数据可视化平台。它以创建出色的数据可视化的能力而闻名。支持连接到不同的多个数据源或存储，包括 Elasticsearch、Prometheus、InfluxDB 等等。它收集数据，包括Metric、Log、和Trace，并生成可视化效果。

Grafana在可观测数据可视化具有非常大的影响力和用户群体。而SLS也在产品发布初期就支持对接Grafana。SLS日志服务的仪表盘设计初衷是强交互式、灵活变换、开放性强，具备更多更切合日志场景的可观测能力。因此从总体上看，在日志服务场景下，SLS的仪表盘可以更切合用户需求，更灵活。而Grafana更擅长监控、时序领域的可观测能力。但总体上都是针对可观测场景，因此两者还是有很多共同的场景。

可视化方案屏障

在过去，用户可以选择使用SLS或者Grafana的可视化方案，但两者的方案都需要单独建设，如果想从Grafana仪表盘想转到SLS仪表盘，需要逐个复制语句、调整语句、调整图表位置。存在这样一批用户，他们使用了SLS的存储，而因为历史原因仪表盘使用了Grafana，想更换为SLS仪表盘以体验更多高级“黑科技”功能时，由于仪表盘迁移工作太过繁琐，最终望而却步。同样，从SLS转为Grafana也有与之类似的问题。

迁移，如今不再繁琐

如今SLS日志服务往前更进一步，推出了SLS仪表盘与Grafana互转互通的能力，1分钟内就能完成SLS转Grafana或Grafana转SLS。让两个产品之间用户的互通更加便捷。相比之前手动的模式，互转能力带来了如下改变：

• 更方便地转化操作，无需一条条复制语句，调整图表，实现准确快速的跨平台仪表盘迁移。

• 更多的仪表盘使用机会，打破两者用户“转化难”的困境。

• 更多样的生态引入，支持Grafana仪表盘转化SLS，意味着间接引入广阔的Grafana Template广场。

• 更广阔的进步空间，生态拉通给予用户更多的选择权，进一步促进SLS提升用户体验。

如何使用互转功能

此次升级的核心功能如下：

• 新建仪表盘支持多种方式，包括“导入Grafana仪表盘”

• SLS仪表盘支持“转为Grafana仪表盘”

前提条件

若以最佳方式使用仪表盘转化，需要明确几个前提条件：

• Grafana需安装SLS数据源插件v2，需保证Grafana版本号不小于8.0.0。详见插件配置文档。

• 目前互相转化注重变量、语句、图表的功能性转化，在图表细节上（线型、定制化等）暂不涉及，如有需要，将在未来逐步完善升级转化功能。更具体的能力支持范围见本文的后续章节说明。

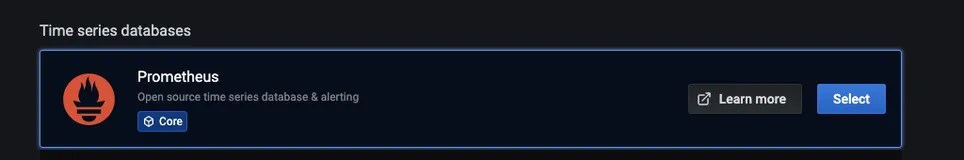

• 支持Grafana中Prometheus、SLS插件作为数据源，其他数据源暂不支持。

导入Grafana仪表盘

使用文档：https://help.aliyun.com/document_detail/474599.html

目前，导入Grafana仪表盘到日志服务功能处于公测中。如果您要提前使用该功能，请联系我们开放权限。

核心功能展示

操作步骤：

1. 在您的Grafana中找到希望转化到SLS的仪表盘，单击“Dashboard Settings”，单击“JSON Model”。

2. Ctrl+A复制当前界面全部Json内容，回到SLS仪表盘界面。

3. 单击左侧菜单“仪表盘”，在弹出侧边栏中点击，单击“导入Grafana仪表盘”，弹出导入页面。

4. 将上述Json内容粘贴在编辑框中，点击“解析json”。

5. 选择grafana数据源对应的SLS数据源。全部选择完成后，单击“下一步”。

6. 查看转换提示信息，单击“生成仪表盘”。

7. 此时即跳转到转化后仪表盘，可继续浏览、编辑内容。

多种方式导入

您可以通过复制仪表盘json的方式导入，也可以通过json文件进行导入。

如何快速找到Grafana datasource id对应的Logstore

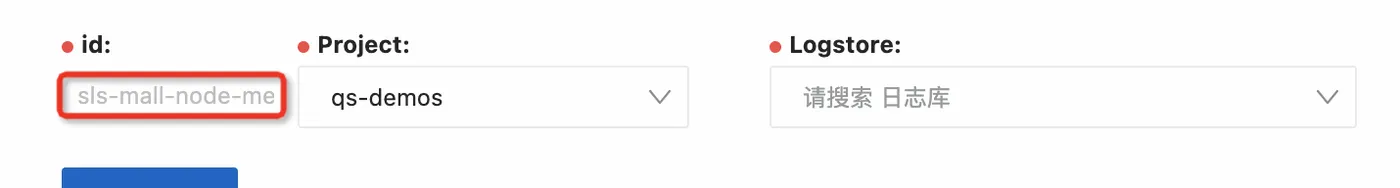

在导入Grafana仪表盘的第二步中，如果您的Grafana版本比较新，id是一组9位的字符串。进入Grafana数据源页面，点击具体数据源，在URL处可找到：{ {您的Grafana IP+端口}}/datasources/edit/{ {该数据源id}}。导入工具也提供一个简便方法，可以将您的Grafana 域名或IP+端口号，输入表单上方的地址栏，此时会提供id链接，此链接会跳转到您输入的地址，并打开对应id的数据源。

如果您的Grafana版本较老（例如8.1.0），id不是字符串，而是您的数据源命名，此时就无需此功能，可以直接看出对应的Logstore。

能力范围

	支持	不支持
图表种类	TimeSeries Bar chart Bar gauge Table Stat GaugePie chart Pie chart(old)Text Row	其他图表 原因：1. 插件暂不支持该图。 2. 图表语句的写法与在SLS不同。eg. Geomap
数据源	Prometheus log-service-datasource （SLS插件）	其他数据源暂不支持。
变量	Query （SLS数据源） Custom Text box	Query （Prometheus数据源） 其他剩余不常用类别
Query转换	Prometheus: PromQL SLS: SQL SLS: (SQL+Promql) Grafana Random Walk	Grafana Live Measurements Grafana List public files
图表样式	位置、大小、标题匹配 PromQL Legend 匹配	其余定制化样式、自定义样式(Override)等暂不支持转换。 以SLS默认样式转换。
其他功能		其他不常用、无法等价转换的功能。 Transform、Expression、Annotations、Links、Permissions

SLS仪表盘转换到Grafana

使用文档：https://help.aliyun.com/document_detail/474601.html

目前，转换到Grafana仪表盘到日志服务功能处于公测中。如果您要提前使用该功能，请联系我们开放权限。

核心功能展示

操作步骤：

1. 找到希望转化到Grafana的仪表盘，单击“编辑”-“设置”，切换到“转为Grafana仪表盘”Tab页。

2. 选择您的Grafana版本号。

3. 点击错误按钮查看转化错误提示信息。

4. 点击“复制Grafana格式json”，或点击“下载Grafana格式json”获取内容。

5. 到您的Grafana页面，依次点击“Dashboards”-“Browse”-“New”-“Import”，将上述文件上传或粘贴。

6. 选择提示的Logstore在Grafana的位置。完毕后点击“Import”。

7. 此时即可查看转化后的仪表盘。

详细的转化提示信息

在转化完成后，会展示详细的转化提示信息，该信息包含转化不支持提示、错误提示、格式规范矫正提示等。点击按钮后可在侧边栏查看所有卡片内容。

能力范围

其他限制（若触发，在转化提示信息中均会显示）

• SLS 的过滤器/变量替换组件 相比于Grafana功能更丰富。转化需要注意：

  • ①Grafana只支持SLS变量替换，过滤器不支持。

  • ②Grafana不支持query与常值并存。

  • ③Grafana不支持仪表盘输入自定义Key名称。

• Grafana不支持SLS的自由布局，转换后会出现布局混乱。切换为网格布局可以达到较高还原度。

• 部分配置缺失（例如x轴或y轴配置）可能会造成图表显示问题，需要检查【查询分析配置】。部分情况下，必须设置完全，以适配Grafana插件（即使在SLS可以显示成功）。且由于Grafana限制，尽量避免选择“所有数字字段”。

• SLS的单值图配置更丰富，包括同环比、定制化等功能，在Grafana无法设置。只可转化主数值部分。

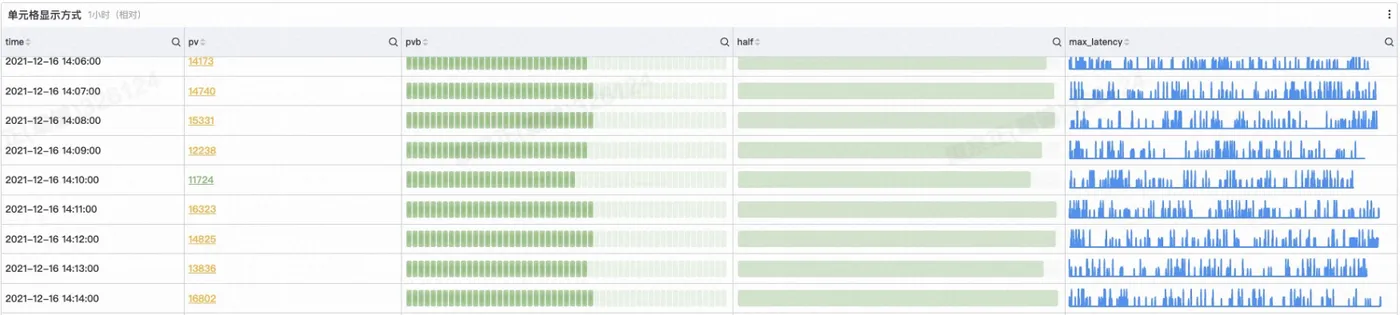

• Grafana表格配置功能较少，无法复现SLS表格配置。SLS的表格配置支持更自由的自定义功能，比如迷你线图迷你柱状图，以及自定义交互事件，搭配过滤器等。在Grafana均无法实现。将转化语句及基本配置。

Grafana多版本适配情况

总结与后续工作

此次升级主要满足具有Grafana与SLS仪表盘互相转化的用户需求，不再需要繁琐地一个个复制语句、调整语句、调整图表位置，同时给SLS的仪表盘生态带来更多可能性。

后续SLS将继续完善并扩充转换能力，并持续关注开源生态，做好版本适配。欢迎大家体验SLS仪表盘的生态扩展，如果有其他使用上的建议，也欢迎大家在评论区留言人。
