STM32开源开发环境的搭建

Eclipse+ GNU ARM Eclipse Plug-in+Sourcery G++ Lite Edition for ARM+OPENCD+Jlink的开源开发环境。

这个教程是去年刚开始做STM32的时候写的，当时还没开始用STM32，先琢磨了免费的开发环境搭建，因此写的这个教程可能有很多错误，最近在网上看到很多人在论坛里转载了这个教程，由于当初我在ourdev论坛上只是贴出了文字，并上传了一个pdf版本，因此这次在博客里更新一下。帖子中的内容暂时不更新了，后面会重新写一个教程，欢迎大家关注我的博客。

--emouse

1．环境搭建

1.1 Eclipse的下载与安装

Eclipse 是一个开放源代码的、基于 Java 的可扩展开发平台。就其本身而言，它只是一个框架和一组服务，用于通过插件组件构建开发环境。由于eclipse只是一个IDE，因此需要借助其他插件以及软件来搭建完整的开发环境，也正是因为如此eclipse具有很大的灵活性。

因此首先下载安装eclipse，下载地址：

http://www.eclipse.org/downloads/

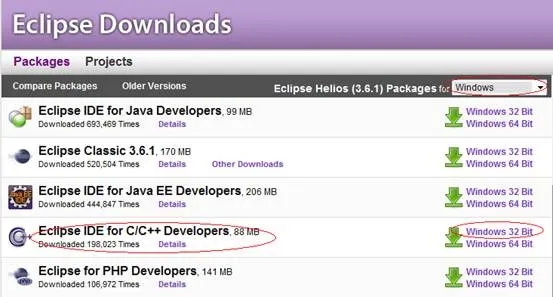

下载页面如图1.1所示。

图1.1 eclipse下载界面

由于是针对C开发，所以下载Eclipse IDE for C/C++ Developers版本，这个版本已经集成了CDT插件便于C语言的开发。

1.2 JRE的下载与安装

下载的eclipse是一个绿色软件，并不需要安装，双击就可以直接运行，但是由于eclipse是基于java开发，因此系统中必须安装了JDK或者JRE，这里使用JRE，下载地址如下：

http://www.oracle.com/technetwork/java/javase/downloads/index.html

如果觉得官网下载比较麻烦可以到这儿下载：

http://www.skycn.com/soft/27213.html

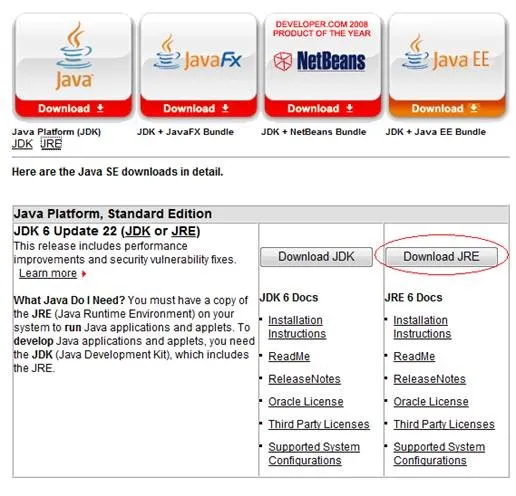

java的下载界面如图1.2所示。

图1.2 java下载界面

JDK是Java Development Kit是面向开发人员使用的SDK，它提供了Java的开发环境和运行环境。JRE是Java Runtime Enviroment是指Java的运行环境，是面向Java程序的使用者，而不是开发者。因此我们只需要安装JRE就可以。由于在运行eclipse的时候必须要在后台运行java虚拟机，因此对内存和CPU占用较大，有时会比较卡。

1.3 GNU ARM Eclipse Plug-in的下载与安装

要搭建针对ARM的开发环境还需要下载针对ARM开发的插件，这样才能够新建针对ARM开发的项目，这里使用GNU ARM Eclipse Plug-in，下载地址如下：

http://sourceforge.net/projects/gnuarmeclipse/

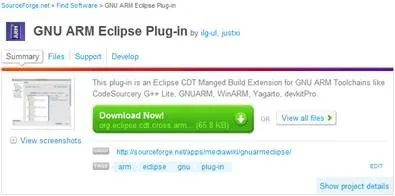

下载界面如图1.3所示。

图1.3 GNU ARM Eclipse Plug-in下载界面

安装eclipse的安装方式安装插件之后再新建项目就可以看到ARM的项目了，如图1.4所示。

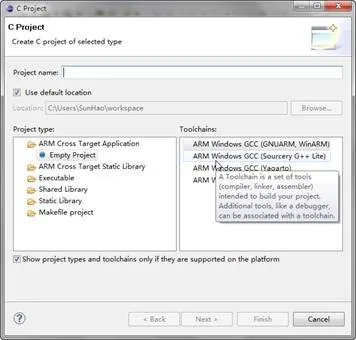

图1.4 安装插件之后的新建工程界面

1.4 Sourcery G++ Lite的下载与安装

前面只是安装了一个工具，要完成ARM的开发还需要安装一个完整的软件开发环境，从GNU ARM Eclipse Plug-in这个插件的支持也可以看到如图4所示，他所支持的有四种WinARM、Sourcery G++ Lite、Yagarto、devkitPro四种，其中前两种较为有名，WinAVR在之前做AVR等单片机设计的时候已经用的很多，也很方便，但是WINARM之前的很多版本并不支持STM32的cortex-M3内核，虽然WinARM_20080331_testing版本支持但是在测试时遇到了麻烦，支持的并不是太好而且已经停止了更新，因此放弃此种方案。Sourcery G++ 是一个基于 GNU 工具链的完整的软件开发环境，目前仍在更新，通过比较选择Sourcery G++作为开发环境，Sourcery G++本身是付费的但是Sourcery G++ Lite版本是免费的，我们采用免费版本。下载地址如下：

http://www.codesourcery.com/sgpp/lite/arm/portal/subscription?@template=lite

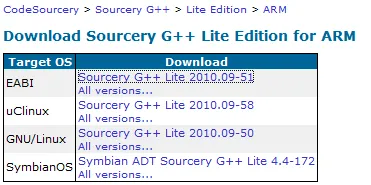

下载界面如图1.5所示。

图1.5 软件下载界面

通过下载界面可以可以知道Sourcery G++ Lite有4中版本，其中EABI是针对底层也就是不包含任何系统的开发的，我们就使用这个版本。Sourcery G++ Lite是采用安装包的方式，相对于以前用的Cygwin等在安装上很方便，只需点击下一步就可以，安装之后Eclipse能够自己找到，无需再手动加入环境变量。

这样一个基本的开发环境便搭建完成，针对STM32我们使用了ST公司的官方固件库，这样可以减少对底层硬件的关心，缩短开发周期，同时有利于程序的稳定性和规范性，因此我们在搭建的开发环境中对固件库进行编译，ST的固件库有很多版本，各版本之间有的差异也比较大，我们采用的是3.1版本，相对比较新，ST公司也不断有新的版本发布，下载地址：

http://www.st.com/stonline/products/support/micro/files

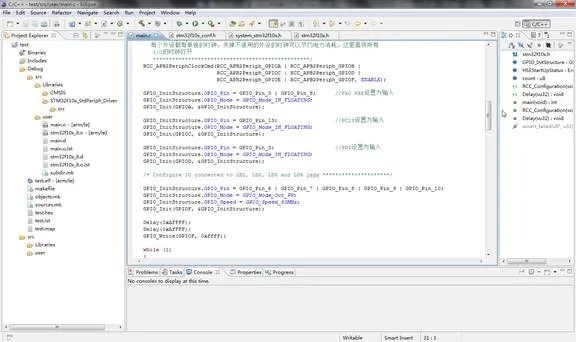

包含了固件库之后的开发界面如图1.6所示。

图1.6 完整的开发环境界面

2．工程配置

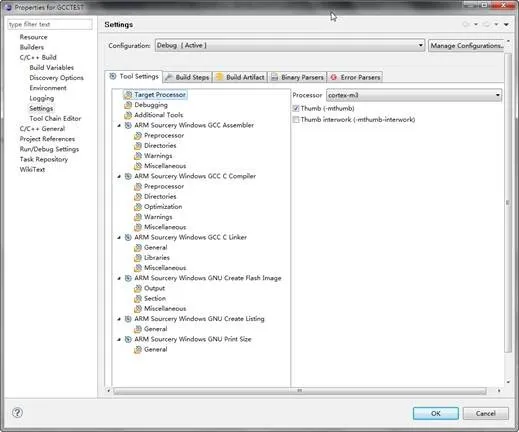

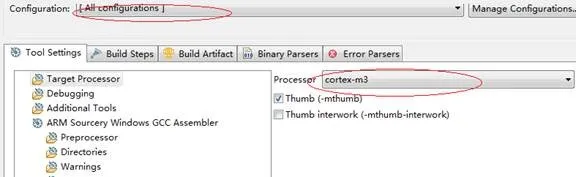

2.1 新建工程

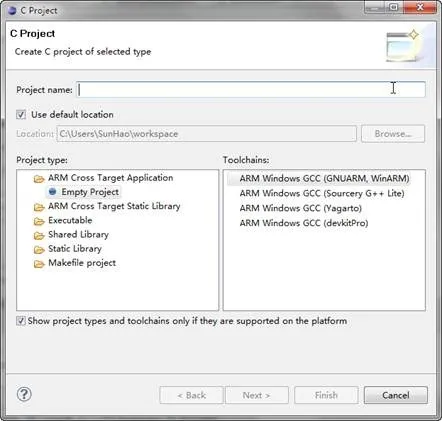

使用配置好的开发环境新建一个工程，如图2.1所示。

图2.1 新建工程界面

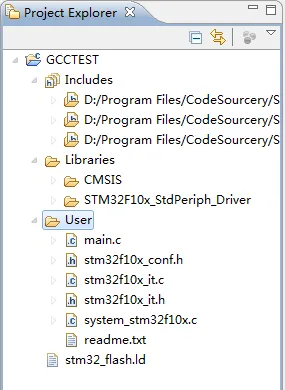

新建一个工程，点击Finish之后会进入工程界面，如果环境配置正确，工程中会自动包含相关的文件，如图2.2所示。包含的文件应该为Sourcery G++ Lite的安装目录。

图2.2 新建工程之后的包含文件

接下来是准备相关的文件，为了更好的进行STM32开发，我使用ST提供的固件库，可以从网上下载，我现在用的是最新版本3.4，其他版本可能类似。

固件库的文件名为STM32F10x_StdPeriph_Lib_V3.4.0，首先把STM32F10x_StdPeriph_Lib_V3.4.0\Libraries文件夹拷贝到刚刚建立的工程文件目录下。这是编译时候需要调用的固件库。

2.2链接与启动文件

接下来需要找出Linker所需的ld文件，由于在固件库中ST提供了一些编译器的工程模板，因此可以使用模板中的配置文件。TrueSTUDIO文件夹下存在几个文件夹。TrueSTUDIO是ST官方的编译器，也是GCC的，因此使用它模板中的配置文件。打开STM32F10x_StdPeriph_Lib_V3.4.0\Project\STM32F10x_StdPeriph_Template\TrueSTUDIO可以看到在在目录下有几个文件夹，因为我用的是STM32F103ZET6因此我选择STM3210E-EVAL文件下的stm32_flash.ld，通过记事本打开查看，部分内容摘录如下：

** File : stm32_flash.ld

** Abstract : Linker script for STM32F103ZE Device with

** 512KByte FLASH, 64KByte RAM

** Set heap size, stack size and stack location according

** to application requirements.

** Set memory bank area and size if external memory is used.

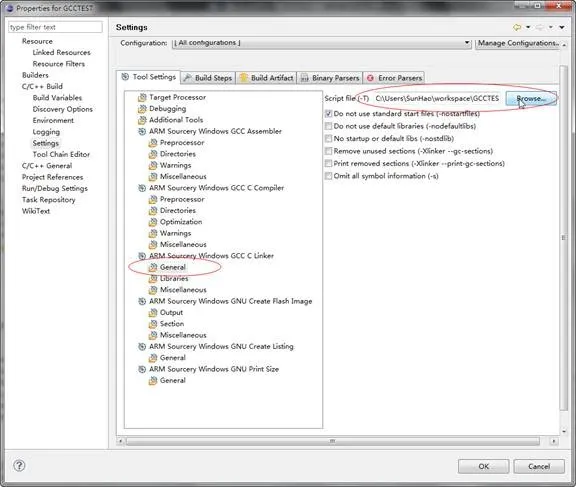

猜测应该是我要找的，复制文件到工程根目录下。

接下来要找到工程的启动文件，和linker文件一样，打开目录如下：

workspace\GCCTEST\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x\startup\TrueSTUDIO

里面同样有很多文件，因为我用的是STM32F103ZET6所以我选择startup_stm32f10x_hd.S这个文件，猜测对应的就是STM32的大容量，这一点应该是一致的，注意要把扩展名改为大S，拷到startup目录下，把其他多余的都删掉。

2.3其他文件

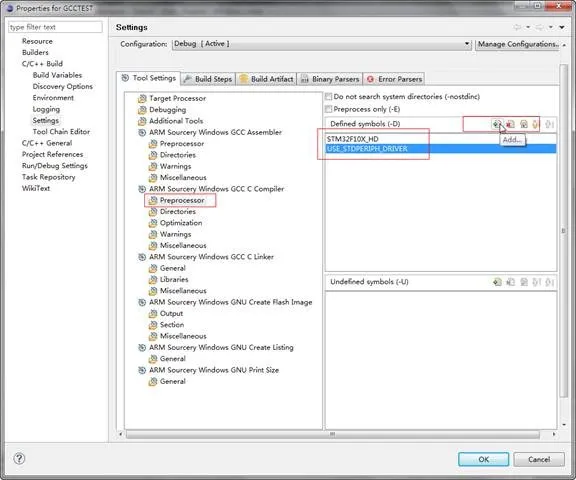

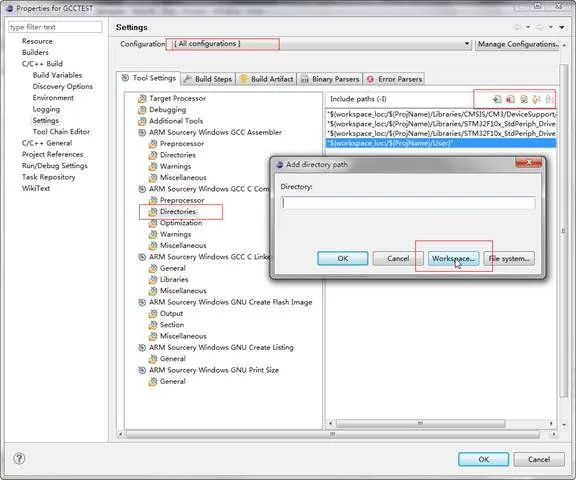

在工程根目录下新建一个User的文件夹，拷贝一个例程到文件中，固件库中给了很多例程，我拷贝STM32F10x_StdPeriph_Lib_V3.4.0\Project\STM32F10x_StdPeriph_Examples\GPIO\IOToggle这个例程，将IOToggle下面的所有文件拷贝到User文件夹下。这样所有的文件就准备好了。
