基于永磁同步电机驱动实现的飞轮储能系统建模与仿真
摘要：飞轮储能系统凭借高储能密度、高效率、轻污染等优势，在负载调峰、功率平抑、不间断电源等多个领域展现出良好的应用前景。当前，永磁同步电机调速系统常用转速开环调压调频策略，存在转矩响应速度慢、稳态性能差、控制精度低等问题。闭环矢量控制策略在提升系统转矩响应速度、改善稳态性能和提高控制精度方面优势显著，而无传感器技术的闭环矢量控制策略在保留这些优点的同时，还能降低成本、提高精度与可靠性，拓展应用范围。本文选取永磁同步电机作为飞轮驱动电机，采用矢量控制方式对其发电和电动工况进行控制，配合双PWM整流器实现电网侧与电机侧能量的流动，利用电机电感储能并通过PWM整流器升压实现能量回馈。本文先对比不同储能方式的优缺点，介绍飞轮储能系统与永磁同步电机的结构和特点，基于矢量变换原理建立永磁同步电机在不同坐标系下的数学模型，探讨矢量控制系统的实现策略，重点阐述空间电压矢量脉宽调制技术的原理及实现方法，最后利用Matlab软件建立仿真模型并验证矢量控制策略的可行性。
关键词：飞轮储能系统；永磁同步电机；矢量控制；双PWM整流器；Matlab仿真
一、引言
1.1 研究背景与意义
随着能源需求的不断增长和能源结构的调整，储能技术在能源领域的重要性日益凸显。飞轮储能系统作为一种物理储能方式，具有高储能密度、高效率、充放电次数多、响应速度快、轻污染等优点，在电力系统的负载调峰、功率平抑、不间断电源（UPS）以及新能源汽车等领域具有广阔的应用前景。
永磁同步电机（PMSM）具有结构简单、运行可靠、效率高、功率密度大等优点，在飞轮储能系统中作为驱动电机能够更好地满足系统对高性能、高效率的要求。采用合适的控制策略对永磁同步电机进行控制，是实现飞轮储能系统高效能量转换和稳定运行的关键。
1.2 国内外研究现状
国外对飞轮储能技术的研究起步较早，在飞轮材料、电机控制、电力电子技术等方面取得了显著成果，部分飞轮储能系统已实现商业化应用。国内对飞轮储能技术的研究相对较晚，但近年来在国家政策支持和科研人员的努力下，也取得了一定的进展，在飞轮设计、电机控制策略等方面开展了大量研究工作。
在永磁同步电机控制方面，传统的转速开环调压调频策略已难以满足现代工业对电机高性能控制的要求。闭环矢量控制策略能够实现对电机转矩和磁链的独立控制，提高系统的动态响应性能和稳态精度，成为当前永磁同步电机控制的研究热点。同时，无传感器技术的闭环矢量控制策略进一步降低了系统成本，提高了系统的可靠性和适用性。
1.3 本文研究内容与结构安排
本文围绕基于永磁同步电机驱动的飞轮储能系统展开研究，主要内容包括：对比不同储能方式的优缺点；介绍飞轮储能系统和永磁同步电机的结构与特点；建立永磁同步电机在不同坐标系下的数学模型；探讨永磁同步电机矢量控制系统的实现策略；利用Matlab软件建立仿真模型并进行仿真分析。
本文的结构安排如下：第二章对比分析各种储能方式的优缺点；第三章介绍飞轮储能系统和永磁同步电机的结构及特点；第四章建立永磁同步电机的数学模型；第五章探讨矢量控制系统的实现策略；第六章进行Matlab仿真分析；第七章总结全文工作并展望未来研究方向。
二、储能方式对比分析
2.1 常见储能方式介绍
目前常见的储能方式主要包括物理储能、化学储能和电磁储能。物理储能有抽水蓄能、压缩空气储能和飞轮储能等；化学储能包括铅酸蓄电池、锂离子电池、液流电池等；电磁储能主要有超级电容器和超导磁储能等。
2.2 各种储能方式的优缺点对比
- 抽水蓄能：优点是技术成熟、容量大、寿命长、效率较高；缺点是受地理条件限制，建设周期长，初期投资大。
- 压缩空气储能：优点是规模较大、成本较低；缺点是需要特定的地质条件，能量转换效率较低。
- 飞轮储能：优点是储能密度高、效率高、充放电次数多、响应速度快、对环境友好；缺点是自放电率较高，能量保持时间相对较短。
- 铅酸蓄电池：优点是技术成熟、成本低；缺点是能量密度低、寿命短、存在环境污染问题。
- 锂离子电池：优点是能量密度高、寿命较长、自放电率低；缺点是成本较高，安全性有待提高。
- 超级电容器：优点是充放电速度快、功率密度高、循环寿命长；缺点是能量密度较低，成本较高。
通过对各种储能方式的对比分析，可以看出飞轮储能系统在高功率、短时间储能应用场景中具有独特优势，适合用于电力系统的功率调节和不间断电源等领域。
三、飞轮储能系统与永磁同步电机概述
3.1 飞轮储能系统结构与特点
飞轮储能系统主要由飞轮、电机、电力电子变换器和真空容器等部分组成。飞轮是储存能量的核心部件，通常采用高强度、低密度的材料制成，以在有限的空间内储存更多的能量。电机作为能量转换装置，实现电能与机械能之间的相互转换。电力电子变换器用于控制电机的运行状态，实现能量的双向流动。真空容器则用于减少飞轮旋转时的空气阻力，降低能量损耗。
飞轮储能系统具有以下特点：
- 高储能密度：能够在较小的体积内储存较多的能量。
- 高效率：能量转换效率可达90%以上。
- 充放电次数多：可进行数万次甚至数十万次的充放电循环，使用寿命长。
- 响应速度快：能够在毫秒级时间内响应负载变化，实现快速的充放电。
- 轻污染：运行过程中不产生污染物，对环境友好。
3.2 永磁同步电机结构与特点
永磁同步电机主要由定子、转子和端盖等部分组成。定子包括定子铁芯和三相绕组，用于产生旋转磁场。转子采用永磁体材料，提供恒定的磁场。根据永磁体在转子上的安装位置不同，永磁同步电机可分为表面式和内置式两种结构。
永磁同步电机具有以下特点：
- 结构简单：省去了励磁绕组和电刷、滑环等部件，结构更加紧凑。
- 运行可靠：由于没有电刷和滑环的摩擦，减少了故障发生的可能性，提高了电机的可靠性。
- 效率高：永磁体提供恒定的磁场，减少了励磁损耗，提高了电机的效率。
- 功率密度大：在相同体积下，能够输出更大的功率。
- 调速性能好：采用合适的控制策略，能够实现宽范围、高精度的调速。
四、永磁同步电机数学模型建立
4.1 坐标变换原理
为了简化永磁同步电机的分析和控制，通常采用坐标变换的方法将三相静止坐标系（ABC坐标系）下的电机方程转换到两相静止坐标系（αβ坐标系）和两相旋转坐标系（dq坐标系）下。坐标变换包括Clarke变换（ABC坐标系到αβ坐标系的变换）和Park变换（αβ坐标系到dq坐标系的变换）。
4.2 不同坐标系下的数学模型
4.2.1 三相静止坐标系下的数学模型
在三相静止坐标系下，永磁同步电机的电压方程、磁链方程和转矩方程如下：
- 电压方程：
编辑
- 磁链方程：
编辑
- 转矩方程：
编辑
4.2.2 两相静止坐标系下的数学模型
通过Clarke变换将三相静止坐标系下的方程转换到两相静止坐标系下，可得：
-
编辑
- 转矩方程：
编辑
4.2.3 两相旋转坐标系下的数学模型
通过Park变换将两相静止坐标系下的方程转换到两相旋转坐标系下，可得：

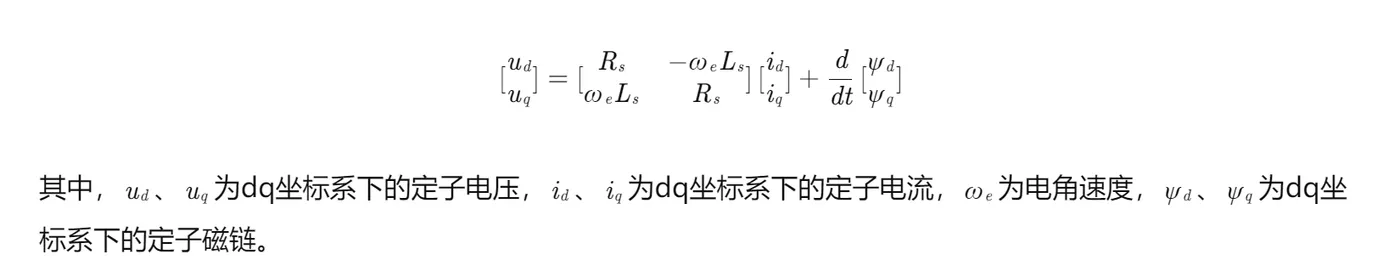

- 电压方程：
编辑
- 磁链方程：
编辑
- 转矩方程：
编辑
五、永磁同步电机矢量控制系统实现策略
5.1 矢量控制基本原理
矢量控制的核心思想是通过坐标变换将交流电机的定子电流分解为转矩分量和磁链分量，实现对电机转矩和磁链的独立控制。在永磁同步电机中，通常采用id=0的控制策略，即让定子电流的直轴分量为零，此时电磁转矩仅与交轴电流iq成正比，实现了转矩的线性化控制。
5.2 矢量控制系统组成
永磁同步电机矢量控制系统主要由速度环、电流环、坐标变换模块、空间电压矢量脉宽调制（SVPWM）模块和永磁同步电机等部分组成。速度环用于调节电机的转速，使其跟踪给定转速；电流环用于调节电机的定子电流，使其跟踪给定电流；坐标变换模块实现不同坐标系之间的转换；SVPWM模块用于生成驱动逆变器的脉冲信号，控制电机的三相电压。
5.3 空间电压矢量脉宽调制技术原理及实现方法
5.3.1 SVPWM技术原理
SVPWM技术是基于空间电压矢量的概念，将三相逆变器的六个开关状态组合成八个基本的空间电压矢量，包括六个非零矢量和两个零矢量。通过合理地组合这些基本电压矢量，可以合成任意方向和幅值的空间电压矢量，从而实现对电机三相电压的精确控制。
5.3.2 SVPWM技术实现方法
SVPWM技术的实现主要包括以下几个步骤：
- 判断参考电压矢量所在扇区：根据参考电压矢量在αβ坐标系下的分量uα、uβ，通过一定的判断规则确定其所在的扇区。
- 计算相邻矢量的作用时间：根据参考电压矢量的大小和所在扇区，计算相邻两个非零矢量的作用时间T1、T2。
- 确定开关器件的切换时刻：根据零矢量的分配原则，确定三个零矢量的作用时间T0、T7，并计算出开关器件的切换时刻Tcm1、Tcm2、Tcm3。
- 生成PWM脉冲信号：根据开关器件的切换时刻，生成驱动逆变器的PWM脉冲信号，控制电机的三相电压。
六、Matlab仿真分析
6.1 仿真模型建立
利用Matlab/Simulink软件建立永磁同步电机矢量控制系统的仿真模型，包括永磁同步电机模块、逆变器模块、坐标变换模块、SVPWM模块、速度环和电流环控制器模块等。根据前面建立的数学模型和实现策略，设置各个模块的参数，搭建完整的仿真系统。
6.2 仿真结果分析
6.2.1 电动工况仿真结果
在电动工况下，给定电机一个阶跃转速指令，观察电机的转速响应、定子电流波形和电磁转矩波形。仿真结果表明，电机能够快速跟踪给定转速，转速超调量小，稳态误差小；定子电流波形正弦性好，谐波含量低；电磁转矩能够快速响应负载变化，具有良好的动态性能。
6.2.2 发电工况仿真结果
在发电工况下，通过外力驱动飞轮旋转，使电机处于发电状态，观察电机的输出电压、电流和功率波形。仿真结果表明，电机能够稳定地输出三相交流电，输出电压和频率稳定，功率能够根据负载需求进行调节，实现了能量的回馈。
6.2.3 矢量控制策略可行性验证
通过对电动和发电工况的仿真分析，验证了所设计的永磁同步电机矢量控制策略的可行性。该控制策略能够实现电机的高性能控制，提高系统的动态响应性能和稳态精度，满足飞轮储能系统对电机控制的要求。
七、结论与展望
7.1 结论
本文围绕基于永磁同步电机驱动的飞轮储能系统展开研究，完成了以下工作：
- 对比分析了各种储能方式的优缺点，指出飞轮储能系统在高功率、短时间储能应用场景中的优势。
- 介绍了飞轮储能系统和永磁同步电机的结构与特点，为后续的研究奠定了基础。
- 基于矢量变换原理建立了永磁同步电机在不同坐标系下的数学模型，为矢量控制系统的设计提供了理论依据。
- 探讨了永磁同步电机矢量控制系统的实现策略，重点阐述了空间电压矢量脉宽调制技术的原理及实现方法。
- 利用Matlab软件建立了仿真模型，并通过仿真结果验证了所设计的矢量控制策略的可行性。
7.2 展望
虽然本文在基于永磁同步电机驱动的飞轮储能系统建模与仿真方面取得了一定的成果，但仍有以下方面需要进一步研究：
- 考虑飞轮储能系统的实际运行情况，如飞轮的机械损耗、电机的铁损和铜损等，建立更加精确的系统模型。
- 研究无传感器技术在永磁同步电机矢量控制中的应用，进一步提高系统的可靠性和适用性。
- 优化矢量控制算法，提高系统的动态响应性能和稳态精度，降低系统的成本和复杂度。
- 开展飞轮储能系统的实验研究，验证仿真结果的正确性，为实际工程应用提供参考。
通过进一步的研究和改进，基于永磁同步电机驱动的飞轮储能系统将在能源领域发挥更加重要的作用，为实现能源的高效利用和可持续发展做出贡献。
📚第二部分——运行结果

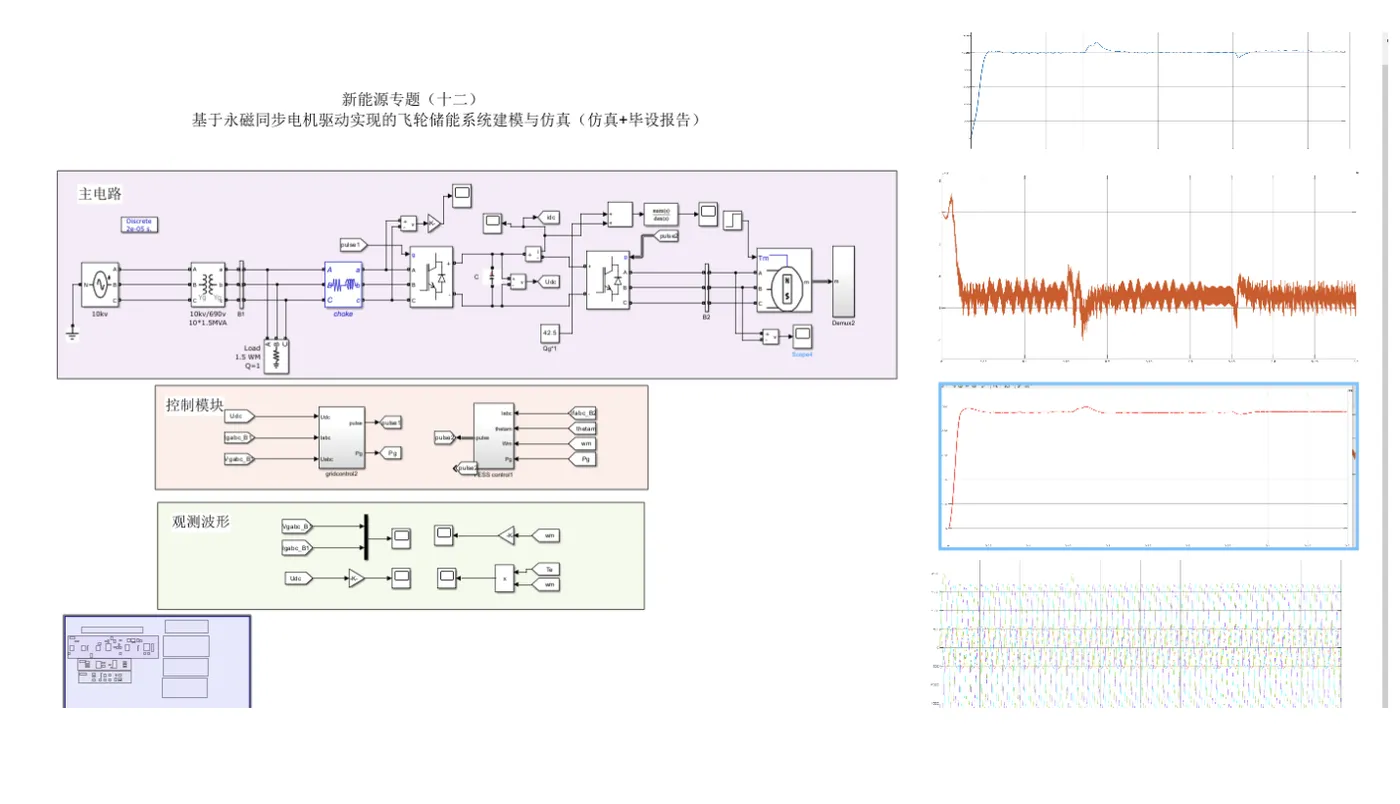

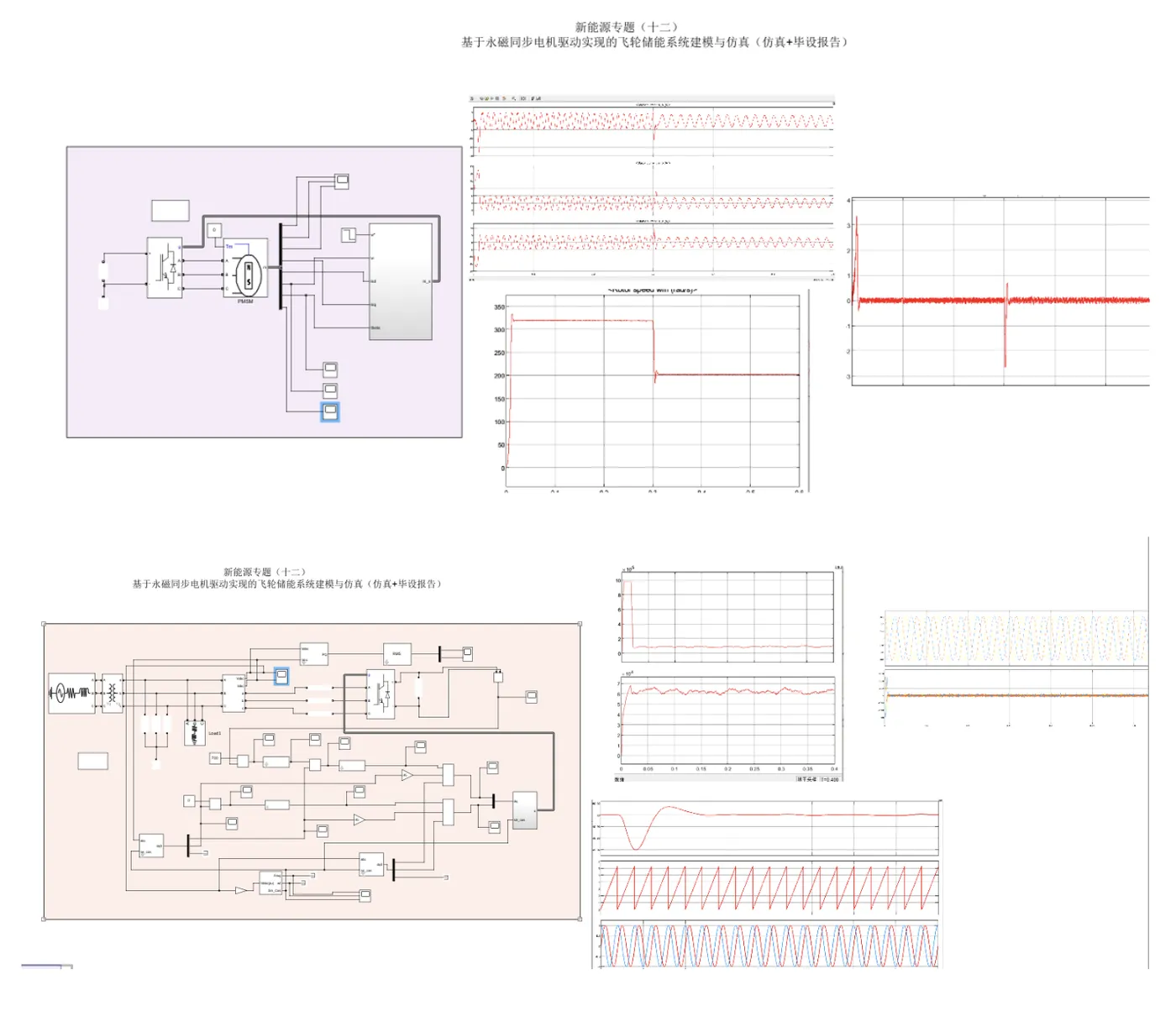

新能源专题（十二）基于永磁同步电机驱动实现的飞轮储能系统建模与仿真（仿真+毕设报告）
编辑
编辑
编辑
编辑
🎉第三部分——参考文献
文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。(文章内容仅供参考，具体效果以运行结果为准)
🌈第四部分——本文完整资源下载

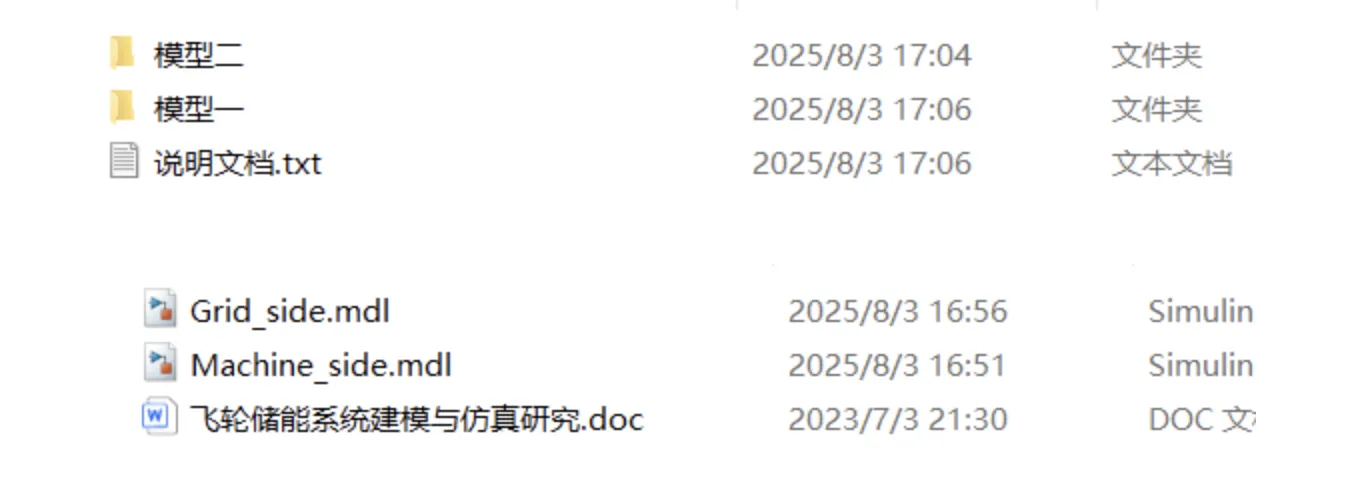

资料获取，更多粉丝福利，MATLAB|Simulink|Python|数据|文档等完整资源获取
