基于两极式三相光伏逆变的并网逆变系统仿真模型研究

摘要：本文聚焦于两极式三相光伏逆变的并网逆变系统，详细阐述了其仿真模型的构建过程。前级采用Boost变换器结合扰动观察法实现最大功率点跟踪（MPPT），后级运用三相两电平LCL型并网逆变器并采用SVPWM调制算法，同时设计了双环PI调节控制环路。此外，考虑微网存在并网和孤岛两种运行模式，搭建了微网仿真平台，验证了下垂控制策略在不同工况下的有效性和正确性。

关键词：两极式三相光伏逆变；并网逆变系统；仿真模型；扰动观察法；SVPWM调制；双环PI调节；微网运行模式

一、引言

随着全球能源需求的不断增长和传统能源的日益枯竭，可再生能源的开发与利用成为当今世界能源领域的重要发展方向。太阳能作为一种取之不尽、用之不竭的清洁能源，具有巨大的开发潜力。光伏并网逆变系统作为将太阳能转换为电能并接入电网的关键设备，其性能的优劣直接影响着太阳能的利用效率和电网的稳定性。两极式三相光伏逆变结构因其具有较高的能量转换效率和良好的并网性能，在光伏发电领域得到了广泛应用。同时，微网作为一种新型的电力系统，能够实现分布式电源的灵活接入和高效利用，具有并网和孤岛两种运行模式。微网逆变器作为微网的基本组成单元，必须具备双模式稳定运行及在两种模式间平滑切换的能力。因此，研究基于两极式三相光伏逆变的并网逆变系统仿真模型具有重要的理论意义和实际应用价值。

二、两极式三相光伏逆变并网系统结构

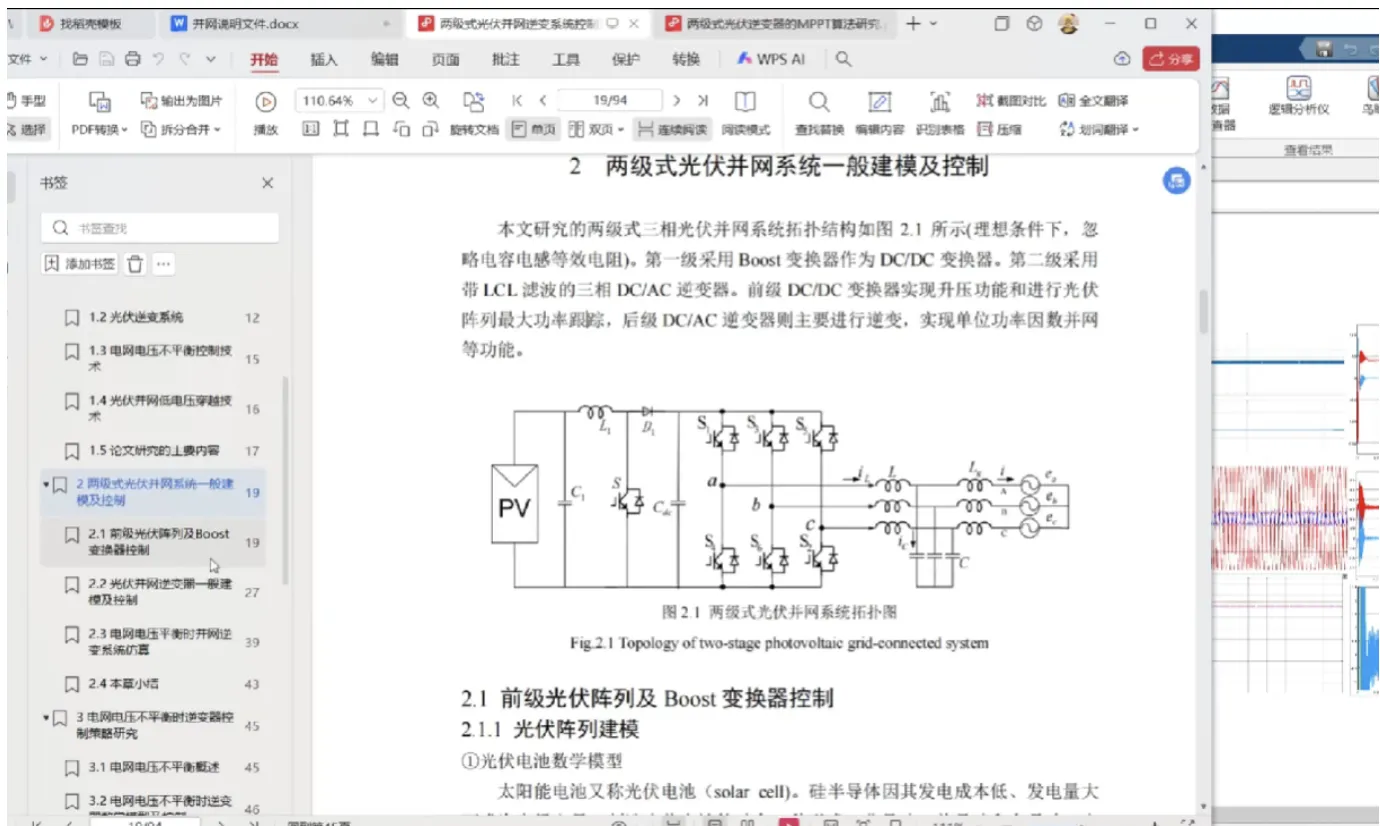

2.1 系统总体架构

两极式三相光伏逆变并网系统主要由光伏阵列、前级Boost变换器、直流母线、后级三相两电平LCL型并网逆变器以及电网等部分组成。光伏阵列将太阳能转换为直流电能，前级Boost变换器通过MPPT算法实现光伏电池的最大功率输出，并将电压提升至合适的水平供给直流母线。后级三相两电平LCL型并网逆变器将直流母线的直流电能转换为交流电能，并经过LCL滤波器滤波后接入电网。

2.2 前级Boost变换器

前级Boost变换器在系统中起着至关重要的作用，它不仅能够提升电压，还能通过MPPT算法使光伏电池始终工作在最大功率点，从而提高整个系统的能量转换效率。扰动观察法是一种常用的MPPT算法，其基本原理是通过不断扰动光伏电池的工作电压，观察功率的变化情况，从而确定最大功率点的位置。具体实现过程中，通过测量光伏电池的输出电压和电流，计算出当前的输出功率，然后与上一次的功率进行比较。如果功率增加，则继续按照原来的方向扰动电压；如果功率减小，则改变扰动方向。通过不断地调整扰动方向和步长，使光伏电池最终工作在最大功率点。

三、后级三相两电平LCL型并网逆变器

3.1 逆变器拓扑结构

三相两电平LCL型并网逆变器由三相全桥逆变电路和LCL滤波器组成。三相全桥逆变电路将直流母线的直流电能转换为交流电能，LCL滤波器则用于滤除逆变器输出电流中的高频谐波，使输出电流满足并网要求。LCL滤波器由逆变侧电感、滤波电容和网侧电感组成，其参数设计对滤波效果和系统稳定性有着重要影响。合理的参数设计可以使LCL滤波器在有效滤除高频谐波的同时，避免产生谐振现象。

3.2 SVPWM调制算法

SVPWM（空间矢量脉宽调制）是一种先进的调制算法，与传统的正弦PWM（SPWM）相比，它能够更有效地利用直流母线电压，提高电机的电压利用率，减少损耗。SVPWM调制算法的核心思想是将三相电压源逆变器的开关状态与一个旋转的虚拟电压矢量关联起来，通过调整空间矢量的位置和长度，达到对输出电压的有效控制。在三相两电平LCL型并网逆变器中，采用SVPWM调制算法可以生成高质量的并网电流波形，提高系统的并网性能。

四、控制环路设计

4.1 直流电压环

直流电压环的主要作用是维持直流母线电压的稳定。当光伏电池的输出功率或负载功率发生变化时，直流母线电压会出现波动。直流电压环通过调节逆变器的输出功率，使直流母线电压恢复到设定值。直流电压环采用PI调节器，根据直流母线电压的偏差计算出调节量，作为电流环的参考值。

4.2 电流控制环

电流控制环采用双环PI调节结构，外环为并网电流环，内环采用电容电流反馈。并网电流环根据直流电压环输出的参考值，控制逆变器输出电流的大小和相位，使其与电网电压同频同相，实现单位功率因数并网。电容电流反馈内环起到了有源阻尼的作用，能够有效抑制LCL滤波器的谐振，提高系统的稳定性。内环PI调节器根据电容电流的偏差计算出调节量，快速调整逆变器的开关状态，使电容电流跟踪参考值。

五、微网运行模式及下垂控制策略

5.1 微网运行模式

微网存在并网和孤岛两种运行模式。在并网模式下，微网与大电网相连，可以从大电网吸收或向大电网输送功率，大电网为微网提供电压和频率支撑。在孤岛模式下，微网与大电网断开连接，依靠内部的分布式电源和储能装置维持电压和频率的稳定，为本地负荷供电。微网逆变器必须具备双模式稳定运行及在两种模式间平滑切换的能力，以保证微网的可靠运行。

5.2 下垂控制策略

下垂控制策略是一种常用的微网逆变器控制策略，它通过模拟同步发电机的下垂特性，实现微网逆变器的调压调频功能。在下垂控制策略中，有功功率与频率、无功功率与电压之间存在一定的下垂关系。当微网中的负荷发生变化时，各逆变器根据自身的下垂特性自动调整输出功率，实现功率的合理分配。同时，下垂控制策略还能够使微网在并网和孤岛模式间平滑切换，提高微网的运行灵活性。

六、仿真模型搭建与结果分析

6.1 仿真模型搭建

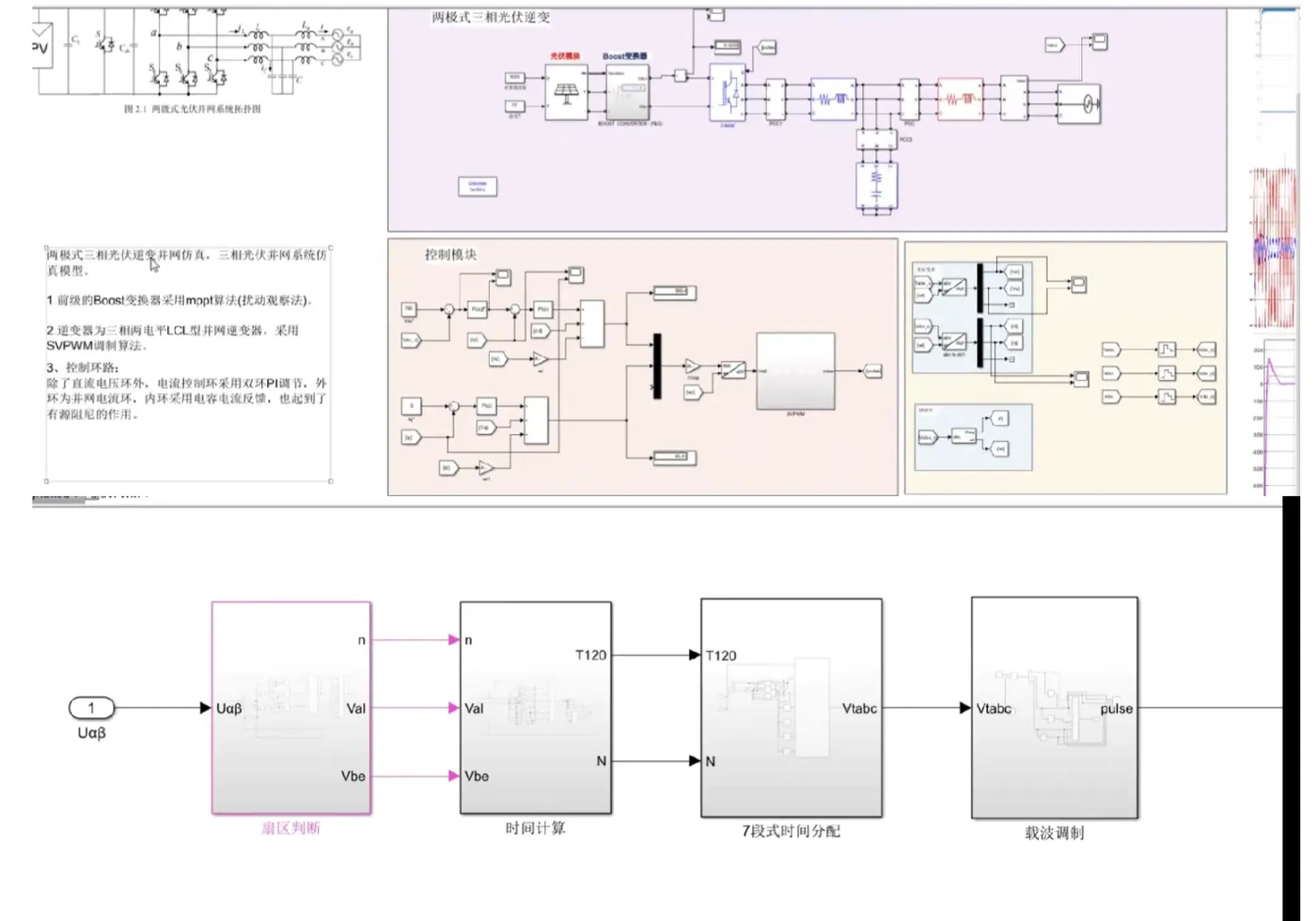

在Matlab/Simulink环境下搭建基于两极式三相光伏逆变的并网逆变系统仿真模型。模型包括光伏阵列模块、前级Boost变换器模块、直流母线模块、后级三相两电平LCL型并网逆变器模块以及控制环路模块等。同时，搭建微网仿真平台，分别建立单电源孤岛仿真、单电源并网、分布式电源并网等仿真模型。

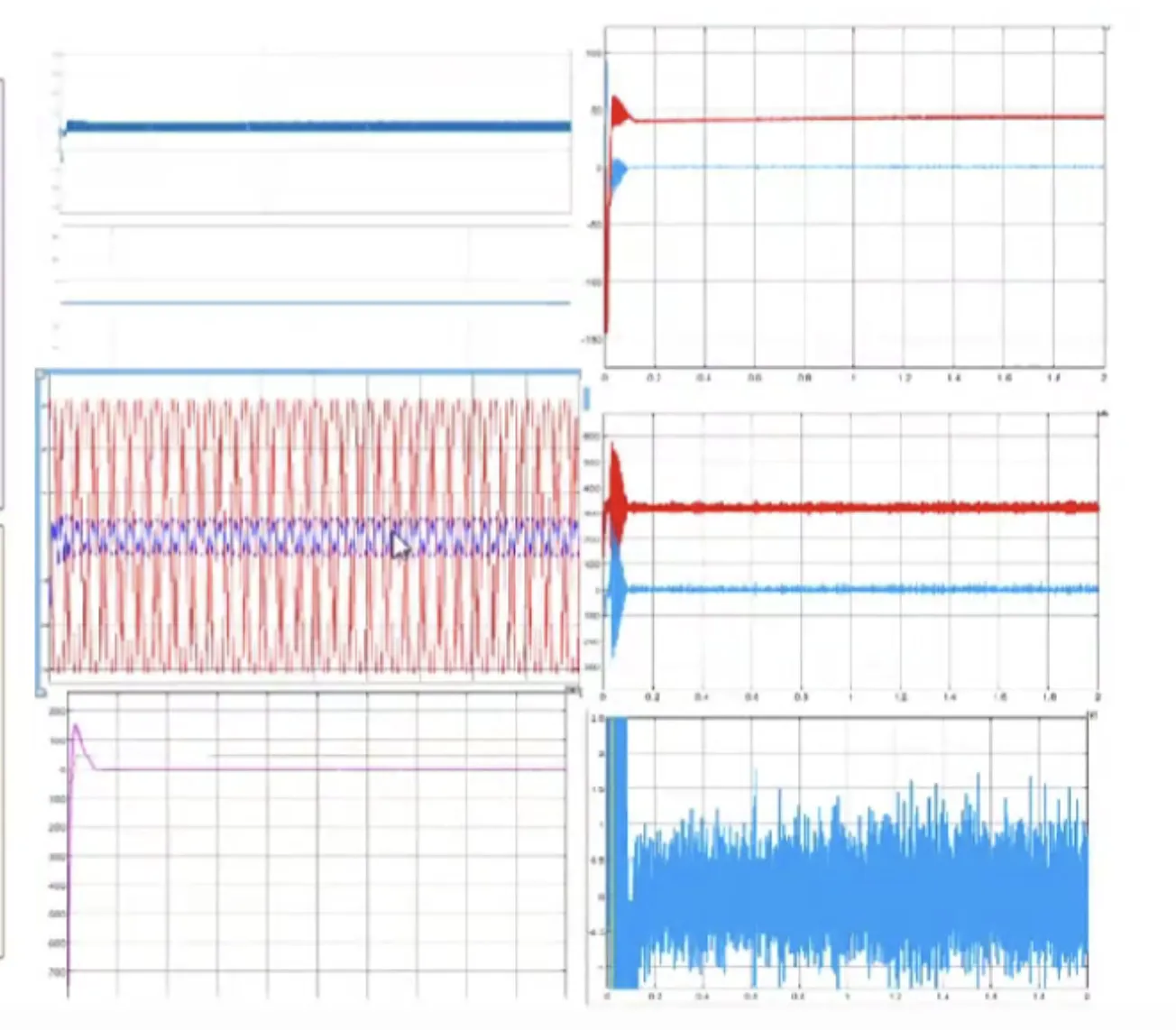

6.2 仿真结果分析

6.2.1 前级Boost变换器MPPT性能分析

通过仿真实验，观察光伏电池在不同光照强度和温度条件下的输出功率变化情况。结果表明，采用扰动观察法的Boost变换器能够快速准确地跟踪光伏电池的最大功率点，使光伏电池始终工作在最大功率输出状态，提高了系统的能量转换效率。

6.2.2 后级三相两电平LCL型并网逆变器性能分析

对并网逆变器的输出电流波形进行频谱分析，结果表明，采用SVPWM调制算法和双环PI调节控制环路的并网逆变器能够输出高质量的正弦波电流，电流总谐波失真（THD）满足并网要求，实现了单位功率因数并网。

6.2.3 微网运行模式切换及下垂控制策略验证

在微网运行模式切换及负荷、微源输出变化等工况下进行仿真实验，观察微网逆变器的输出功率、电压和频率变化情况。结果表明，下垂控制策略能够有效地实现微网逆变器的功率分配和调压调频功能，在并网和孤岛模式间能够平滑切换，保证了微网的稳定运行。

七、结论

本文对基于两极式三相光伏逆变的并网逆变系统进行了深入研究，搭建了相应的仿真模型，并对前级Boost变换器的MPPT性能、后级三相两电平LCL型并网逆变器的性能以及微网运行模式切换和下垂控制策略进行了仿真验证。研究结果表明，采用扰动观察法的前级Boost变换器能够实现光伏电池的最大功率跟踪，提高系统的能量转换效率；采用SVPWM调制算法和双环PI调节控制环路的后级三相两电平LCL型并网逆变器能够输出高质量的并网电流，实现单位功率因数并网；下垂控制策略能够有效地实现微网逆变器的功率分配和调压调频功能，保证微网在并网和孤岛模式间的平滑切换。本研究为两极式三相光伏逆变并网系统的设计和优化提供了理论依据和参考。
