基于电容电流反馈有源阻尼控制的单相LCL并网逆变器仿真研究
摘要
本文针对单相LCL并网逆变器开展仿真研究,采用直接电流控制与电流双闭环控制策略。外环运用并网电流PI控制,内环采用电容电流反馈P控制实现有源阻尼,有效抑制系统谐振。引入电网电压前馈控制以提升系统响应速度、抑制谐波、降低并网冲击与网侧电压突变影响。采用双极性SPWM调制技术,使并网电流THD<3%。通过MATLAB/Simulink搭建仿真模型,验证了控制策略的可行性与有效性,各模块功能明确,易于理解。
关键词
单相LCL并网逆变器;电容电流反馈有源阻尼;电流双闭环控制;电网电压前馈;双极性SPWM调制
一、引言
随着可再生能源的广泛应用,并网逆变器作为连接可再生能源发电系统与电网的关键设备,其性能直接影响电能质量与系统稳定性。LCL滤波器因其优越的高频谐波抑制能力,在并网逆变器中得到广泛应用。然而,LCL滤波器存在谐振问题,易导致系统不稳定。电容电流反馈有源阻尼控制作为一种有效抑制谐振的方法,受到广泛关注。本文围绕基于电容电流反馈有源阻尼控制的单相LCL并网逆变器展开仿真研究,旨在为实际工程应用提供理论支持与技术参考。
二、单相LCL并网逆变器控制策略
2.1 直接电流控制
直接电流控制通过直接控制并网电流,使其快速跟踪给定参考值,避免了传统间接电流控制中的信号传递延迟和误差放大问题,提高了控制精度和响应速度。在单相LCL并网逆变器中,直接电流控制能够确保并网电流与电网电压同步,实现单位功率因数并网。
2.2 电流双闭环控制
电流双闭环控制由外环和内环组成。外环采用并网电流PI控制,根据系统需求生成合适的电流指令信号,提供给内环。内环采用电容电流反馈P控制,通过反馈电容电流实现LCL滤波器谐振尖峰的有源阻尼,有效抑制系统谐振。双闭环控制策略能够充分发挥外环的稳态性能和内环的动态性能,实现对并网电流的精确控制。
2.3 电网电压前馈控制
引入电网电压前馈控制,将电网电压信息反馈到控制系统中,能够加快系统反应速度,抑制谐波,减少并网冲击,降低网侧电压突变对系统的影响。电网电压前馈控制通过补偿电网电压波动引起的干扰,提高了系统的抗干扰能力和稳定性。
2.4 双极性SPWM调制
采用双极性SPWM调制技术,同一桥臂上下管互补导通,每个载波周期产生正负两种电平。双极性调制能够减小逆变器输出电流的谐波成分,提高电能质量。同时,合理选择载波频率和调制波频率,能够进一步优化输出波形,降低开关损耗。
三、单相LCL并网逆变器数学模型

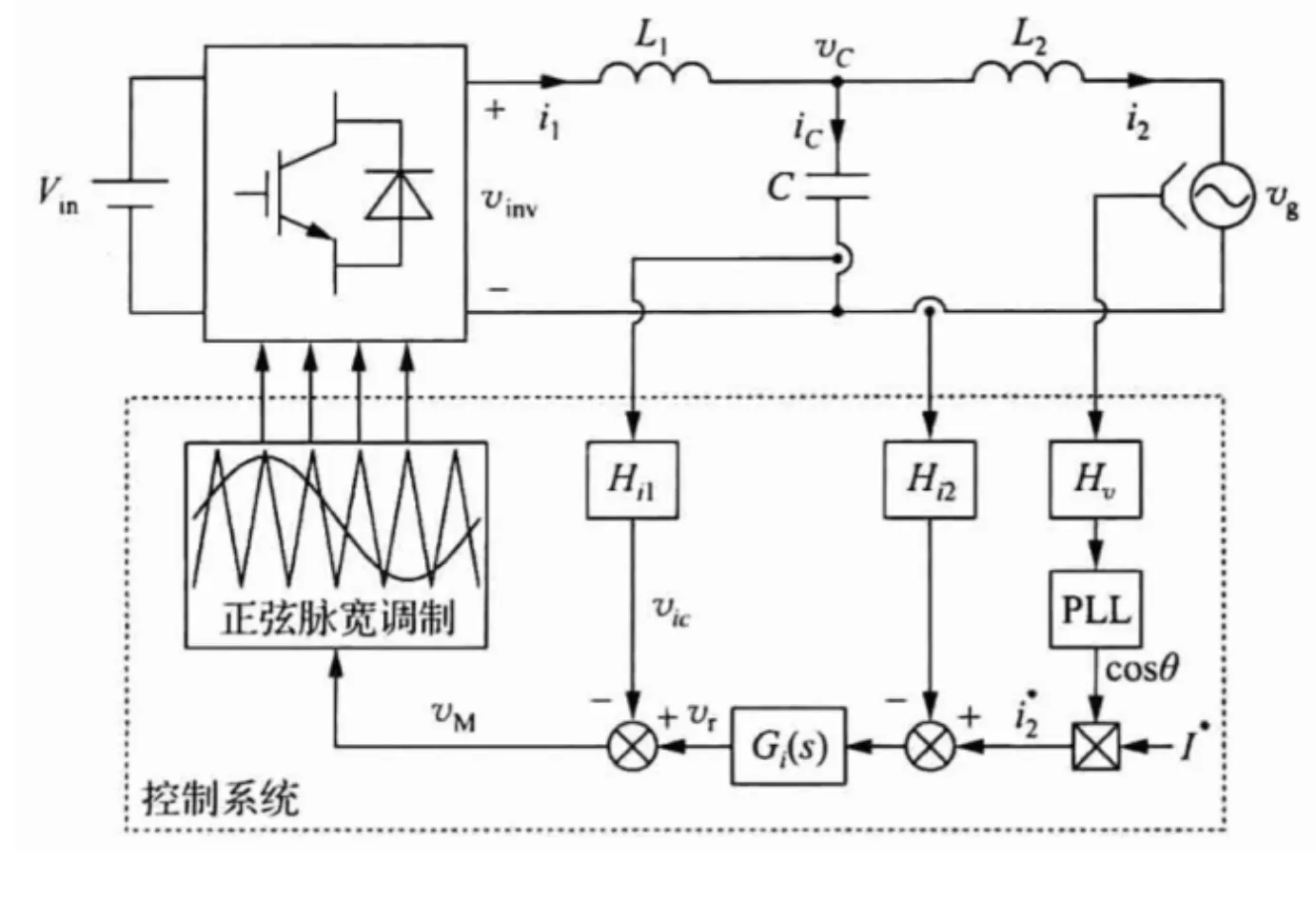

单相LCL并网逆变器主要由逆变器、LCL滤波器以及电网组成。LCL滤波器由逆变器侧电感L1、滤波电容C和网侧电感L2构成。设输入直流电压为Um,逆变器桥臂输出电压为Uinv,电网电压为Ug,公共耦合点电压为Upcc,逆变器侧电感电流为i1,电容电流为ic,并网电流为i2。

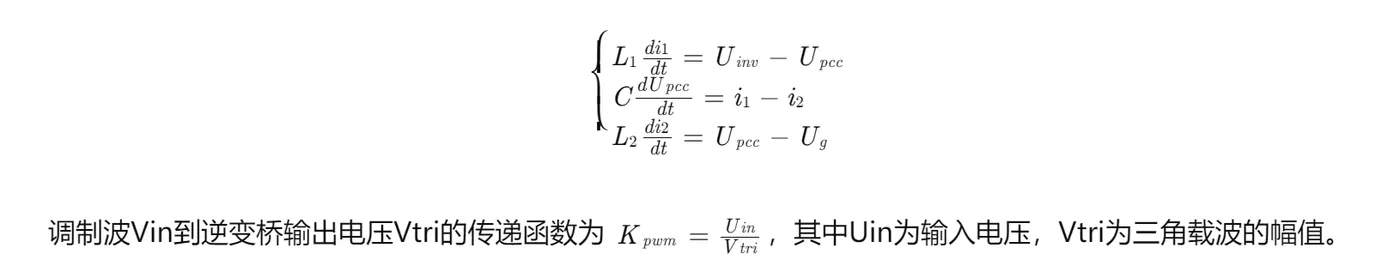

根据电路原理,可得到LCL滤波器的动态方程:
编辑

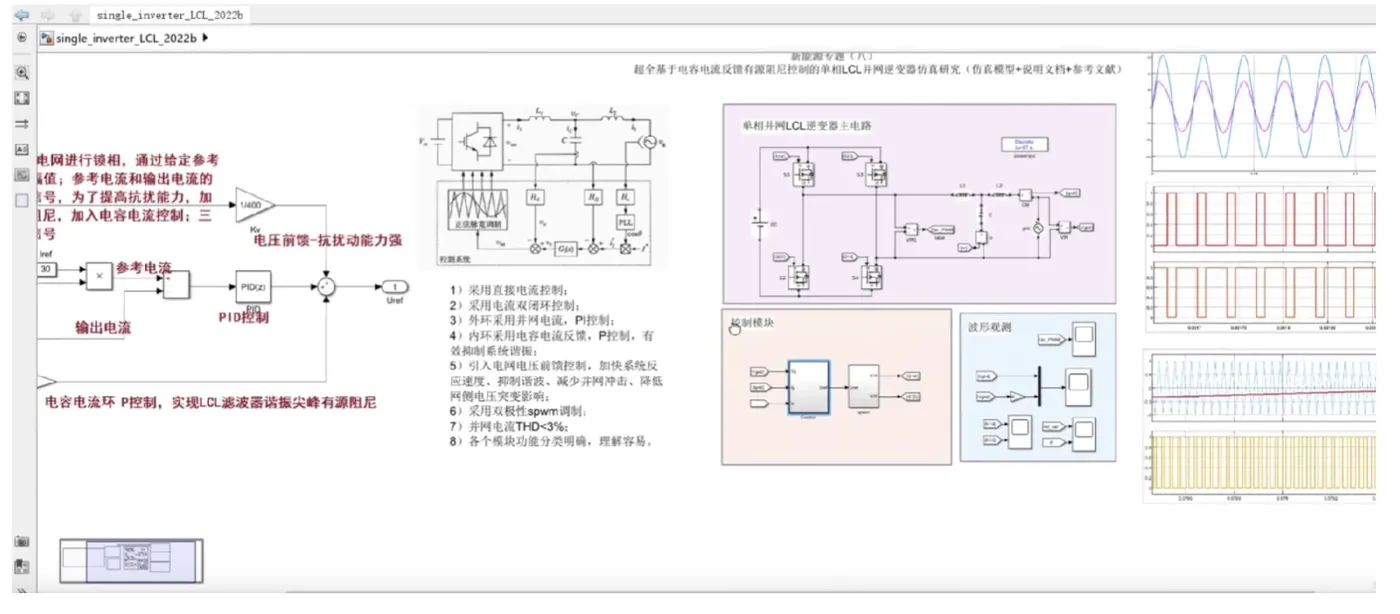

四、仿真模型搭建
4.1 主电路模块
主电路包括直流电源、逆变桥、LCL滤波器和电网。直流电源提供稳定的直流电压,逆变桥由四个IGBT组成,将直流电转换为交流电。LCL滤波器用于滤除逆变器输出电压中的谐波成分,保证注入电网的电流质量。电网采用恒压电压源表示。

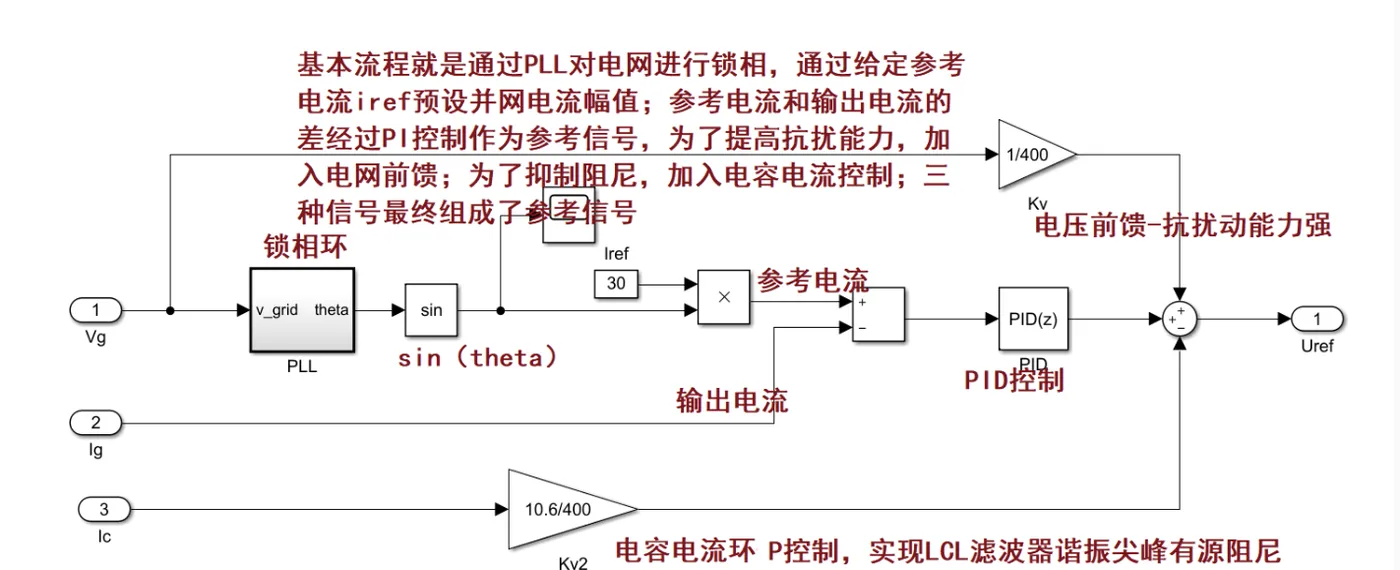

4.2 控制电路模块
- 锁相环(PLL):获取电网电压的相位信息,为并网电流指令的生成提供同步信号。
- 电流指令生成模块:根据外部电压环的输出生成并网电流参考值I*。
- 电流双闭环控制模块:外环采用并网电流PI控制,内环采用电容电流反馈P控制。将并网电流采样信号ig与其指令值I*进行比较,得到的误差信号送入电流调节器Gi(s)(采用PI调节器)。通过反馈电容电流ic实现LCL滤波器谐振尖峰的有源阻尼,从Gi(s)的输出vr中减去ic的反馈信号vic,得到调制波vm。
- 电网电压前馈控制模块:将电网电压采样信号Ug进行适当处理后,反馈到控制系统中,与电流双闭环控制的输出相叠加,生成最终的调制波。
- 双极性SPWM调制模块:根据调制波vm生成双极性SPWM信号,驱动逆变桥的IGBT。
4.3 采样与反馈模块
对并网电流ig、电容电流ic和电网电压Ug进行采样,并将采样信号反馈到控制电路中,形成闭环控制系统。
五、仿真结果与分析
5.1 稳态性能分析

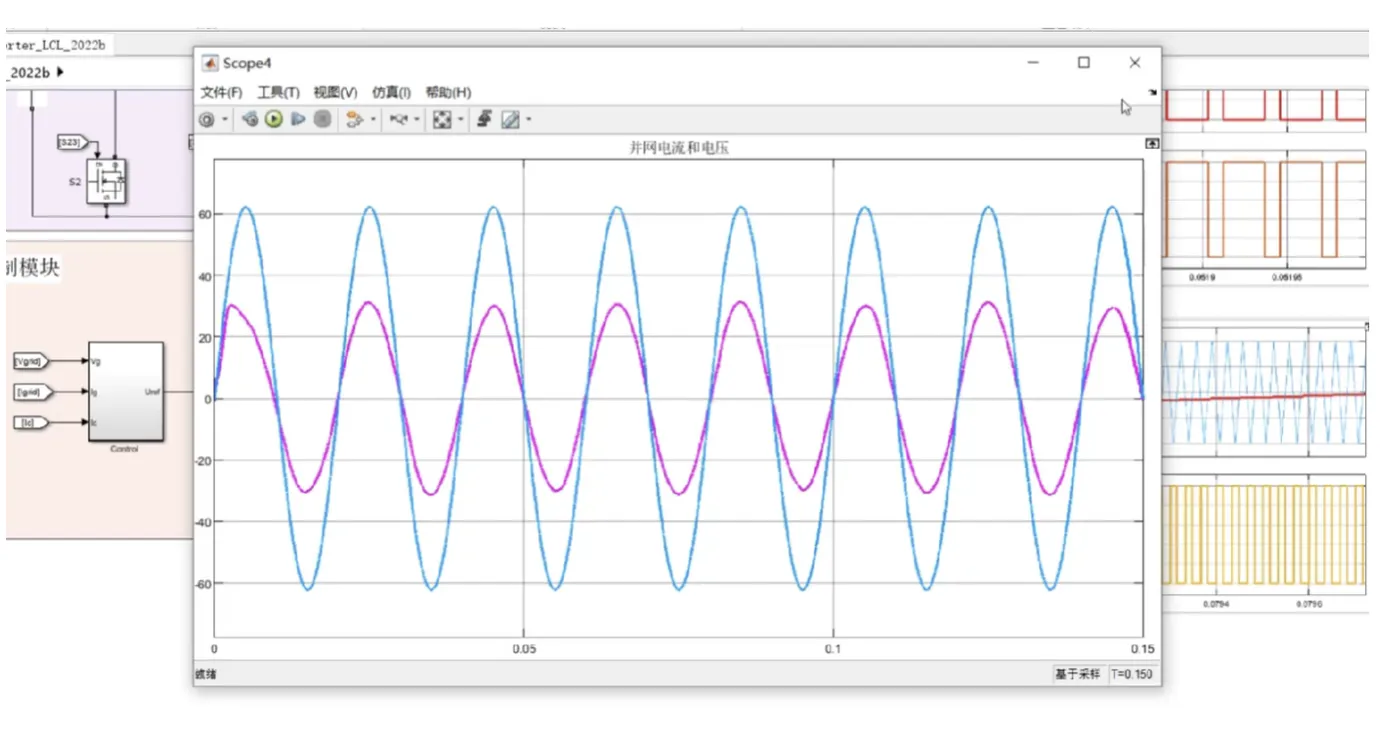

在稳态情况下,观察并网电流ig和电网电压Ug的波形。仿真结果表明,并网电流ig能够很好地跟踪电网电压Ug的相位,实现单位功率因数并网。同时,并网电流波形接近正弦波,谐波含量较低。
5.2 动态性能分析
通过改变并网电流参考值I*,观察系统的动态响应。仿真结果显示,系统能够快速响应参考值的变化,过渡过程平稳,无超调现象,表明电流双闭环控制策略具有良好的动态性能。
5.3 谐振抑制效果分析
对比有无电容电流反馈有源阻尼控制时的并网电流波形。在没有有源阻尼控制时,并网电流波形出现严重震荡,谐振峰值较高。而采用电容电流反馈有源阻尼控制后,谐振得到明显抑制,并网电流波形稳定,谐振峰值大幅降低。
5.4 电网电压前馈控制效果分析
在电网电压发生突变时,观察并网电流的响应。仿真结果表明,引入电网电压前馈控制后,系统能够快速补偿电网电压突变引起的干扰,并网电流能够迅速恢复稳定,减少了并网冲击,提高了系统的抗干扰能力。
5.5 并网电流THD分析
利用FFT工具对并网电流进行谐波分析,计算并网电流的总谐波失真度(THD)。仿真结果显示,并网电流THD<3%,满足并网电能质量要求。
六、结论
本文围绕基于电容电流反馈有源阻尼控制的单相LCL并网逆变器展开仿真研究,采用直接电流控制与电流双闭环控制策略,引入电网电压前馈控制和双极性SPWM调制技术。通过MATLAB/Simulink搭建仿真模型,对系统的稳态性能、动态性能、谐振抑制效果、电网电压前馈控制效果以及并网电流THD进行了分析。仿真结果表明,该控制策略能够有效抑制LCL滤波器的谐振,提高系统的稳定性和抗干扰能力,使并网电流满足电能质量要求。本文的研究为单相LCL并网逆变器的实际工程应用提供了理论支持和技术参考。
📚第二部分——运行结果
新能源专题(八)基于电容电流反馈有源阻尼控制的单相LCL并网逆变器仿真研究(仿真模型+说明文档+参考文献)
编辑
编辑
编辑
编辑
编辑
编辑
编辑
