基于氢燃料电池、电解槽与光伏电池的功率互补的微电网仿真研究

摘要：本文聚焦于基于氢燃料电池、电解槽与光伏电池的功率互补微电网系统，通过构建仿真模型，深入分析不同光照条件下各组件的功率分配与协同运行机制。研究结果表明，该微电网系统能够有效实现功率互补，保障负载的稳定供电，为新能源微电网的实际应用提供理论支持与实践参考。

关键词：氢燃料电池；电解槽；光伏电池；功率互补；微电网仿真

一、引言

随着全球能源需求的持续增长以及对环境保护的日益重视，新能源的开发与利用成为研究热点。微电网作为一种集成多种分布式能源的有效形式，能够提高能源利用效率、增强供电可靠性与灵活性。氢燃料电池、电解槽与光伏电池的组合在微电网中具有广阔的应用前景，光伏电池可将太阳能转化为电能，电解槽利用多余电能制氢储存，氢燃料电池则可在需要时将氢能转化为电能，实现不同能源形式之间的转换与互补。本文通过构建基于这三种组件的功率互补微电网仿真模型，研究其在不同工况下的运行特性。

二、微电网系统结构与工作原理

2.1 系统结构

本微电网系统主要由光伏电池、电解槽、氢燃料电池、蓄电池以及交流负载构成。光伏电池作为主要的电能生产源，将太阳能转换为直流电能；电解槽与蓄电池并联连接在直流母线上，用于处理光伏电池的剩余功率；氢燃料电池在光伏发电不足时作为补充电源向负载供电；蓄电池不仅参与剩余功率分配，还在燃料电池启动延迟期间快速提供功率支持；交流负载通过逆变器与直流母线相连，获取所需电能。

2.2 工作原理

在光照充足时，光伏电池输出功率大于负载需求，多余功率按照一定比例分配给电解槽和蓄电池。电解槽利用部分多余电能进行电解水制氢，将电能转化为化学能储存起来；蓄电池则将另一部分电能以化学能形式储存。当光照不足，光伏电池输出功率无法满足负载需求时，首先由蓄电池快速释放储存的电能弥补功率缺口。若蓄电池电量不足或功率缺口较大，启动氢燃料电池，将其储存的氢能转化为电能供给负载。由于氢燃料电池启动存在一定延迟，在此延迟期间，蓄电池持续提供功率支持，确保负载的稳定运行。

三、仿真模型构建

3.1 光伏电池模型

光伏电池的输出功率受光照强度、温度等因素影响。在本仿真中，主要考虑光照强度对输出功率的影响，采用简化模型，假设光伏电池的输出功率与光照强度成正比。在不同光照强度下，根据已知的光照强度 - 功率对应关系确定光伏电池的输出功率。例如，前 0.2s 光照强度为 1000，对应光伏功率为 200kW；后 0.3s 光照强度降为 500，光伏功率变为 100kW。

3.2 电解槽模型

电解槽的功率输入取决于光伏电池的剩余功率以及与蓄电池的功率分配比例。当光伏电池输出功率大于负载需求时，电解槽按照设定的比例（本例中为 9:1 与蓄电池分配剩余功率）获取功率进行制氢操作。其功率输入范围受到自身额定功率的限制，当分配的功率超过额定功率时，电解槽以额定功率运行。

3.3 氢燃料电池模型

氢燃料电池作为备用电源，在光伏发电不足时启动。考虑到其启动延迟特性，在仿真中设置一定的启动时间。在启动延迟期间，燃料电池输出功率为 0，由蓄电池提供负载所需功率。启动完成后，燃料电池根据负载功率需求与蓄电池剩余电量情况，调整自身输出功率，确保负载的稳定供电。

3.4 蓄电池模型

蓄电池模型主要考虑其充放电特性。在充电过程中，蓄电池按照分配的功率进行充电，充电功率不能超过其最大充电功率，同时要避免过充。在放电过程中，当光伏发电不足且燃料电池未启动或输出功率不足时，蓄电池快速释放电量，放电功率根据负载需求确定，但不能超过其最大放电功率，防止过放对蓄电池造成损害。

3.5 负载模型

本仿真中的负载为交流负载，通过逆变器与直流母线相连。负载功率在仿真过程中按照设定值变化，前 0.2s 为 150kW，后 0.3s 保持 150kW 不变，模拟实际负载的稳定运行情况。

四、仿真结果与分析

4.1 前 0.2s 光照充足工况

在前 0.2s，光照强度为 1000，光伏电池输出功率为 200kW，而交流负载为 150kW，此时存在 50kW 的剩余功率。根据设定的电解槽与蓄电池 9:1 的功率分配比例，电解槽获得 45kW 的功率用于制氢，蓄电池分配得到 5kW 的功率进行充电。在此工况下，光伏电池能够满足负载需求，同时将多余电能合理分配给电解槽和蓄电池，实现了能源的有效储存与利用。

4.2 后 0.3s 光照不足工况

后 0.3s，光照强度降至 500，光伏电池输出功率变为 100kW，而负载仍为 150kW，出现 50kW 的功率缺口。由于光伏发电功率不满足负载要求，电解槽停止工作，功率为 0。此时，首先由蓄电池快速释放储存的电能弥补功率缺口。但由于氢燃料电池启动存在延迟特性，在延迟期间，蓄电池持续提供功率支持。待氢燃料电池启动完成后，逐渐增加输出功率，最终与蓄电池共同为负载提供稳定的 150kW 功率，确保负载的正常运行。

五、结论

本文通过构建基于氢燃料电池、电解槽与光伏电池的功率互补微电网仿真模型，详细分析了不同光照条件下系统的运行特性。仿真结果表明，该微电网系统能够有效实现光伏电池、电解槽、氢燃料电池与蓄电池之间的功率互补。在光照充足时，合理分配剩余功率进行制氢与蓄电池充电；在光照不足时，通过蓄电池的快速响应与氢燃料电池的后续支持，保障负载的稳定供电。这种功率互补机制提高了微电网系统对新能源的利用效率，增强了供电的可靠性与稳定性，为新能源微电网的实际工程应用提供了有益的参考与借鉴。未来研究可进一步考虑更多复杂因素，如环境温度变化、组件老化等对系统性能的影响，以优化微电网系统的设计与运行控制策略。

📚第二部分——运行结果

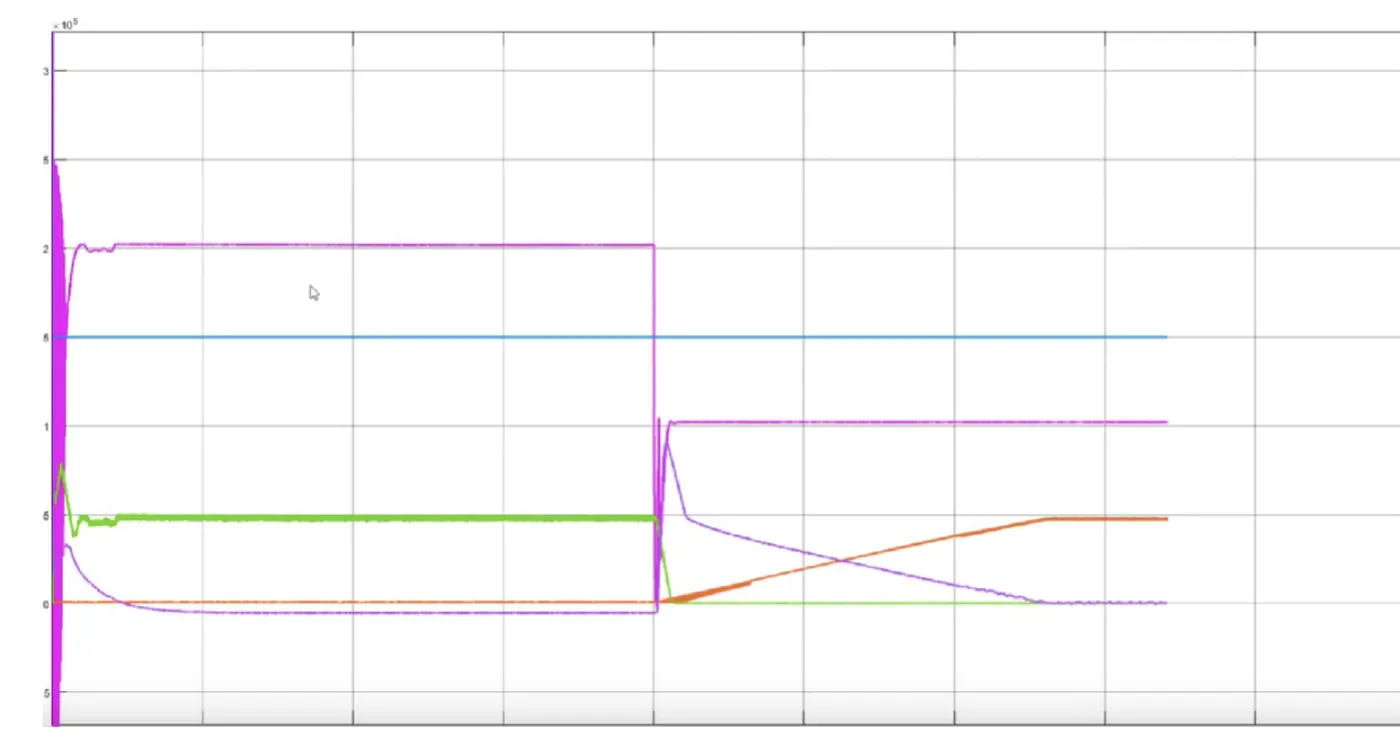

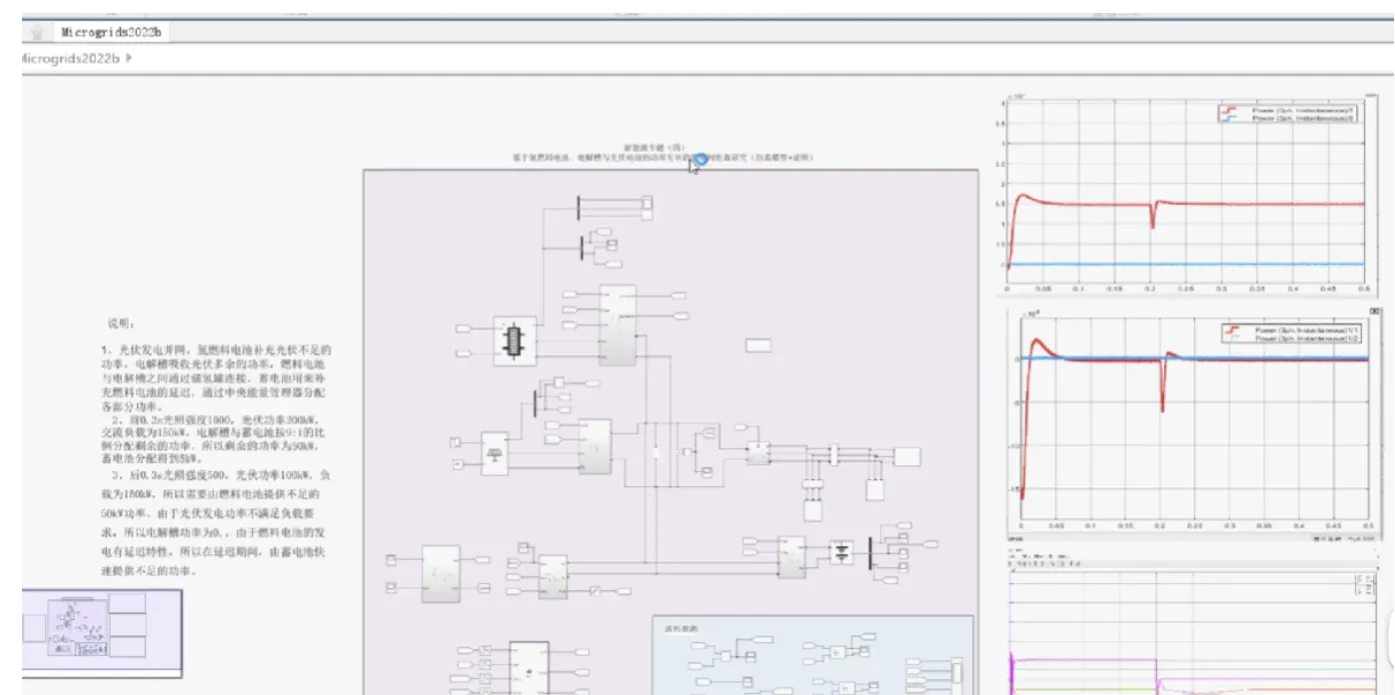

新能源专题（四）基于氢燃料电池、电解槽与光伏电池的功率互补的微电网仿真研究（仿真模型+说明）
