OceanBase存储引擎高级技术——内存数据落盘策略-合并和转储

LSM Tree技术简介

LSM Tree（The Log-Structured Merge-Tree）核心特点是利用顺序写来提高写性能

将某个对象（Partition）中的数据按照“key-value” 形式在磁盘上有序存储（SSTable）

数据更新先记录在MemStore中的MemTable里，然后 再合并（Merge）到底层的SSTable里

SSTable和MemTable之间可以有多级中间数据，同样以 key-value形式保存在磁盘上

memtable内存结构

OceanBase MemTable采用双索引结构（B+树索引以及哈希索引）

特点：

B+树索引能够更好地支持范围查找

哈希索引是针对单行查找的一种优化

每次事务执行时，MemTable会自动维护 B+树索引与哈希索引之间的一致性

Undo流程：

如果要读取更老的历史快照，只需要顺着内存中的反向指针往前回溯即可，相当于在内存中执行数据库Undo操作

OceanBase中最简单的LSM Tree只有C0层（MemTable）和C1层（SSTable）。两层数据的合并过程如下：

将所有observer上的MemTable数据做大版本冻结（Major Freeze），其余内存作为新的MemTable继续使用

将冻结后的MemTable数据合并（Merge）到SSTable中，形成新的SSTable，并覆盖旧的SSTable

合并完成后，冻结的MemTable内存才可以被清空并重新使用。

合并的细化

合并按照合并的宏块不同，分为全量合并，增量合并，渐进合并三种：

全量合并：合并时间长，耗费IO和CPU，把所有的静态数据都读取出来，和动态数据归并，再写到磁盘中。

增量合并：只会读取被修改过的宏块数据，和动态数据归并，并写入磁盘，对于未修改过的宏块，则直接重用

渐近合并：每次全量合并一部分，若干轮次后整体数据被重写一遍。

思考：合并存在的问题有集群性，高消耗，时间长

避免这些问题办法就是转储

分层转储：

为了优化转储越来越慢的问题，引入了“分层转储”机制：

多层compaction策略：新增L0层：被冻结MemTable会直接flush为Mini SSTable。

架构变化：3层VS4层

3层架构：memtable + minor sstable(L1) + major sstable (L2)

4层架构：memtable + mini sstable(L0) + minor sstable(L1) + major sstable (L2)

参数 minor_compact_trigger 控制L0层Mini SSTable 总数

参数 major_compact_trigger 控制memtable dump flush次数达到时触发major

转储相关参数

minor_freeze_times

控制两次合并之间的转储次数，达到此次数则自动触发合并（Major Freeze）

设置为 0表示关闭转储，即每次租户MemStore使用率达到冻结阈值（freeze_trigger_percentage）都直接触发集群合并。

minor_merge_concurrency

并发做转储的分区个数；单个分区暂时不支持拆分转储，分区表可加快速度

并发转储的分区过少，会影响转储的性能和效果（比如MemStore内存释放不够快）

并发转储的分区过多，同样会消耗过多资源，影响在线交易的性能

转储适用的场景

转储功能比较适用于以下场景

批处理、大量数据导入等场景，写MemStore的速度很快，需要MemStore内存尽快释放

业务峰值交易量大，写入MemStore的数据很多，但又不想在峰值时段触发合并（Major Freeze），希望能将合并延后

转储场景的常用配置方法

减小freeze_trigger_percentage的值（比如40），使MemStore尽早释放，进一步降低MemStore写满的概率

增大minor_freeze_times的值，尽量避免峰值交易时段触发合并（Major Freeze），将合并的时机延后到交易低谷时段的每日合并（major_freeze_duty_time）

转储对数据库的影响

转储的优势

每个租户的转储不影响observer上其它的租户，也不会触发集群级转储，避免关联影响。

资源消耗小，对在线业务性能影响较低

耗时相对较短，MemStore更快释放，降低发生MemStore写满的概率

转储的副作用

数据层级增多，查询链路变长，查询性能下降

冗余数据增多，占用更多磁盘空间

手动触发转储

ALTER SYSTEM MINOR FREEZE [{TENANT[=](‘tt1'[, 'tt2'...]）|PARTITION_ID [=]'partid

可选的控制参数

tenant：指定要执行minor freeze的租户

partition_id:指定要执行minor freeze的partition

server：指定要执行minor freeze的observer

当什么选项都不指定时，默认对所有observer上的所有租户执行转储

手动触发的转储次数不受参数minor_freeze_times的限制，即手动触发的转储次数即使超过设置的次数，也不会触发合并（Major Freeze）

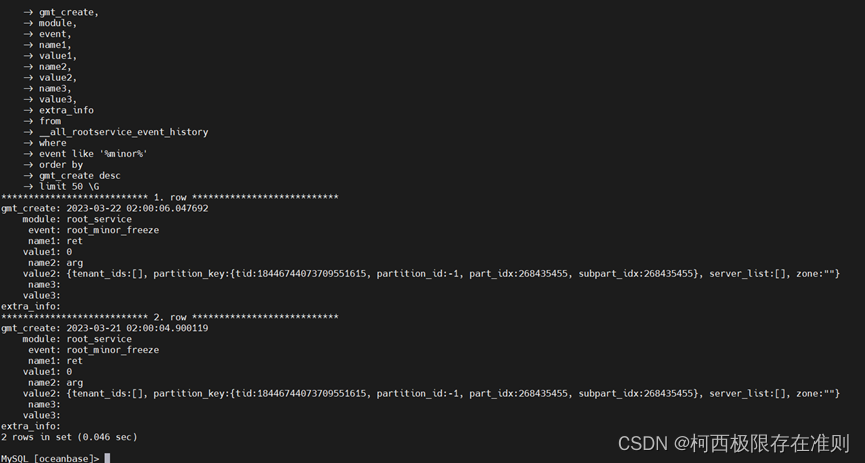

查看转储记录

MemStore使用率达到freeze_trigger_percentage而 触发的租户级转储，在__all_server_event_history表中查询：

手动转储，在__all_rootservice_event_history表中 可以查到具体的选项

OB合并触发方式-定时合并

由major_freeze_duty_time参数控制定时合并时间，可以修改参数控制合并时间： alter system set major_freeze_duty_time='02:00'；

OB合并触发方式-MemStore使用率达到阈值自动合并

当租户的 MemStore内存使用率达到freeze_trigger_percentage参数的值， 并且转储的次数已经达到了 minor_freeze_times参数的值，会自动触发合并。

通过查询(g)v$memstore视图来查看各租户的memstore内存使用情况

查转储次数：gv$memstore, __all_virtual_tenant_memstore_info 中 freeze_cnt 列

OB合并触发方式-手动合并

可以在"root@sys"用户下，通过以下命令发起手动合并（忽略当前MemStore的使用率）：

alter system major freeze；

合并发起以后，可以在"oceanbase"数据库里用以下命令查看合并状态：

select * from __all_zone;或者select * from __all_zone where name = 'merge_status';

查看 OB 集群合并和冻结状态 __all_zone

轮转合并

借助自身天然具备的多副本分布式架构，OceanBase引入了轮转合并机制

一般情况下，OceanBase会有3份（或更多）数据副本；可以轮流为每份副本单独做合并

当一个副本在合并时，这个副本上的业务流量可以暂时切到其它没有合并的副本上

某个副本合并完成后，将流量切回这个副本，然后以类似的方式为下一个副本做合并，直至所有副本完成合并

关于轮转合并的更多说明

通过参数enable_merge_by_turn开启或者关闭轮转合并

以ZONE为单位轮转合并，只有一个ZONE合并完成后才开始下一个ZONE的合并；合并整体时间变长

某一个ZONE的合并开始之前，会将这个ZONE上的Leader服务切换到其它ZONE；切换动作对长事务有影响

由于正在合并的ZONE上没有Leader，避免了合并对在线服务带来的性能影响

OceanBase每日合并策略

可通过以下几项控制每日合并的策略：

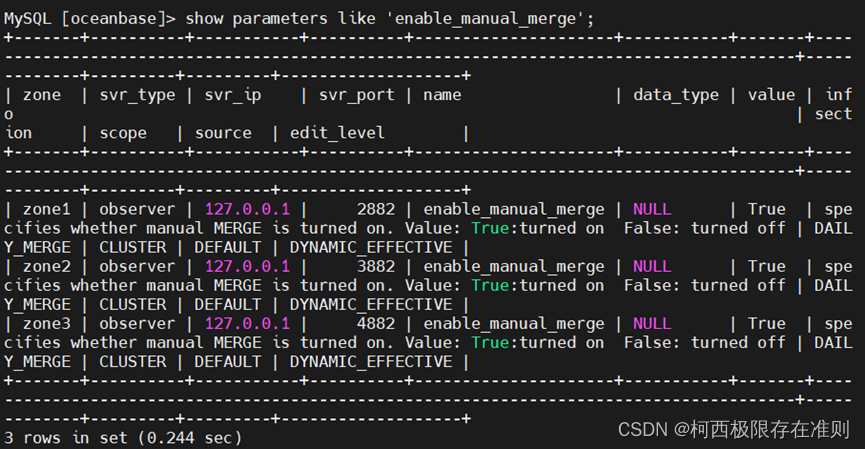

enable_manual_merge: OB的配置项，指示是否开启手动合并

enable_merge_by_turn: OB的配置项，指示是否开启自动轮转合并

zone_merge_order: 指定自动轮转合并的合并顺序

设置轮转合并顺序

合并开始前，通过参数zone_merge_order设置合并顺序；只对轮转合并有效。

假设集群中有三个zone，分别是z1,z2,z3，想设置轮转合并的顺序为"z1 -> z2 -> z3"，步骤如下：

alter system set enable_manual_merge = false; -- 关闭手动合并

alter system set enable_merge_by_turn = true;--开启轮转合并

alter system set zone_merge_order = 'z1,z2,z3'; --设置合并顺序

取消自定义的合并顺序

alter system set zone_merge_order = ''; --取消自定义合并顺序

OB轮转合并示例

假设集群中的设置是zone_merge_order = 'z1,z2,z3,z4,z5'，zone_merge_concurrency = 3，一次轮转合并的大概过程如下：

事件 调度 并发合并的ZONE 合并完成的ZONE

1.开始合并 z1,z2,z3发起合并 z1,z2,z3

2.一段时间后，z2完成合并 z4发起合并 z1,z3,z4 z2

3.一段时间后，z3完成合并 z5发起合并 z1,z4,z5 z2,z3

4.一段时间后，全部ZONE完成合并   z1,z2,z3,z4,z5

合并策略总结对比

合并注意事项

合并超时时间

由参数zone_merge_timeout定义超时阈值；默认值为'3h'（3个小时）

如果某个ZONE的合并执行超过阈值，合并状态被设置为TIMEOUT

空间警告水位

参数data_disk_usage_limit_percentage定义数据文件最大可以写入的百分比（超出阈值后禁止数据迁入），默认值90。

当数据盘空间使用量超过阈值后，合并任务打印ERROR警告日志，合并任务失败；需要尽快扩大数据盘物理空间，并调大data_disk_usage_limit_percentage参数的值

当数据盘空间使用量超过阈值后，禁止数据迁入

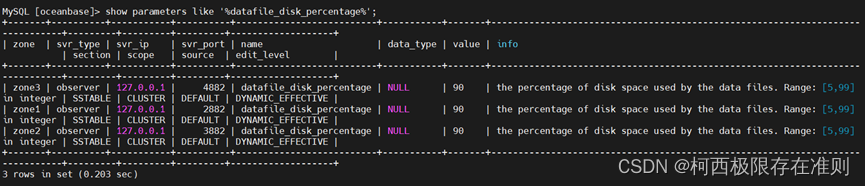

参数datafile_disk_percentage定义数据盘空间使用阈值（占用data_dir所在磁盘总空间百分比），默认值90

参数datafile_size用于设置数据文件的大小，该配置项与 datafile_disk_percentage 同时配置时，以该配置项设置的值为准，默认值为0

合并控制

合并线程数，由参数merge_thread_count控制

控制可以同时执行合并的分区个数；单分区暂不支持拆分合并，分区表可以加快合并速度。

控制可以同时执行合并的分区个数；单分区暂不支持拆分合并，分区表可以加快合并速度。

默认值为0：表示自适应，实际取值为min(10，cpu_cnt * 0.3)。

最大取值不要超过48：值太大会占用太多CPU和IO资源，对observer的性能影响较大；而且容易触发系统报警，比如CPU使用率超过90%可能会触发主机报警。

如对合并速度没有特殊要求，建议使用默认值0。

合并版本

设置SSTable中保留的数据合并版本个数

由参数max_kept_major_version_number控制，默认值为2。

调大参数值可以保留更多历史数据，但同时占用更多的存储空间。

在hint中利用frozen_version(<major_version>)指定历史版本。

转储&合并对比

合并（Major freeze）

转储（Minor freeze）

集群级行为，产生一个全局快照，所有observer上所有租户的MemStore统一冻结。

以“租户+observer”为维度，只是MemTable的物化，每个MemStore独立触发冻结；也可以通过手工命令，为特定的分区单独执行。

MemTable数据和转储数据全部合并到SSTable中，完成后数据只剩一层，产生新的全量数据。

转储只与相同大版本的Minor SSTable合并，产生新的Minor SSTable，所以只包含增量数据，最终被删除的行需要特殊标记，不涉及SSTable数据，完成后有转储和SSTable两层数据 。

更新的数据量大（全部租户、全部observer、含SSTable）， 消耗较多的CPU和IO资源，MemStore内存释放较慢。

更新的数据量小（单独租户、单独observer、不含SSTable） ，消耗的资源更少，可加快MemStore内存的释放。

触发条件：单个租户的MemStore使用率达到 freeze_trigger_precentage，并且转储已经达到指定次数；手工触发；定时触发。

触发条件：单个租户的MemStore使用率达到 freeze_trigger_precentage；手工触发。

1.OB的LSMTree可以分为C0层（MemTable）、C1层（Minor SSTable）、C2层（Major SSTable）

2.OB内存通过双索引结构和数据压缩，提高数据的查询性能

3.合并和转储之前，都需要做一次冻结，然后根据参数设置决定冻结之后是转储还是合并

4.合并可以细分为全量合并、渐进合并、增量合并三种方式，同一个数据库，这三种方式对资源的消耗程度递减

5.为了优化转储越来越慢的问题，引入了“分层转储”机制，为了提高转储速度，加快内存释放速度，被冻结的MemTable 会直接 flush 为 Mini SSTable

6.轮转合并可以轮流为每份副本单独做合并，减少业务影响，但同时也存在合并时间变长、切主过程中影响长连接等问题

7.合并和转储特点的比较，两者互补共同组成了OB数据完整的落盘策略
