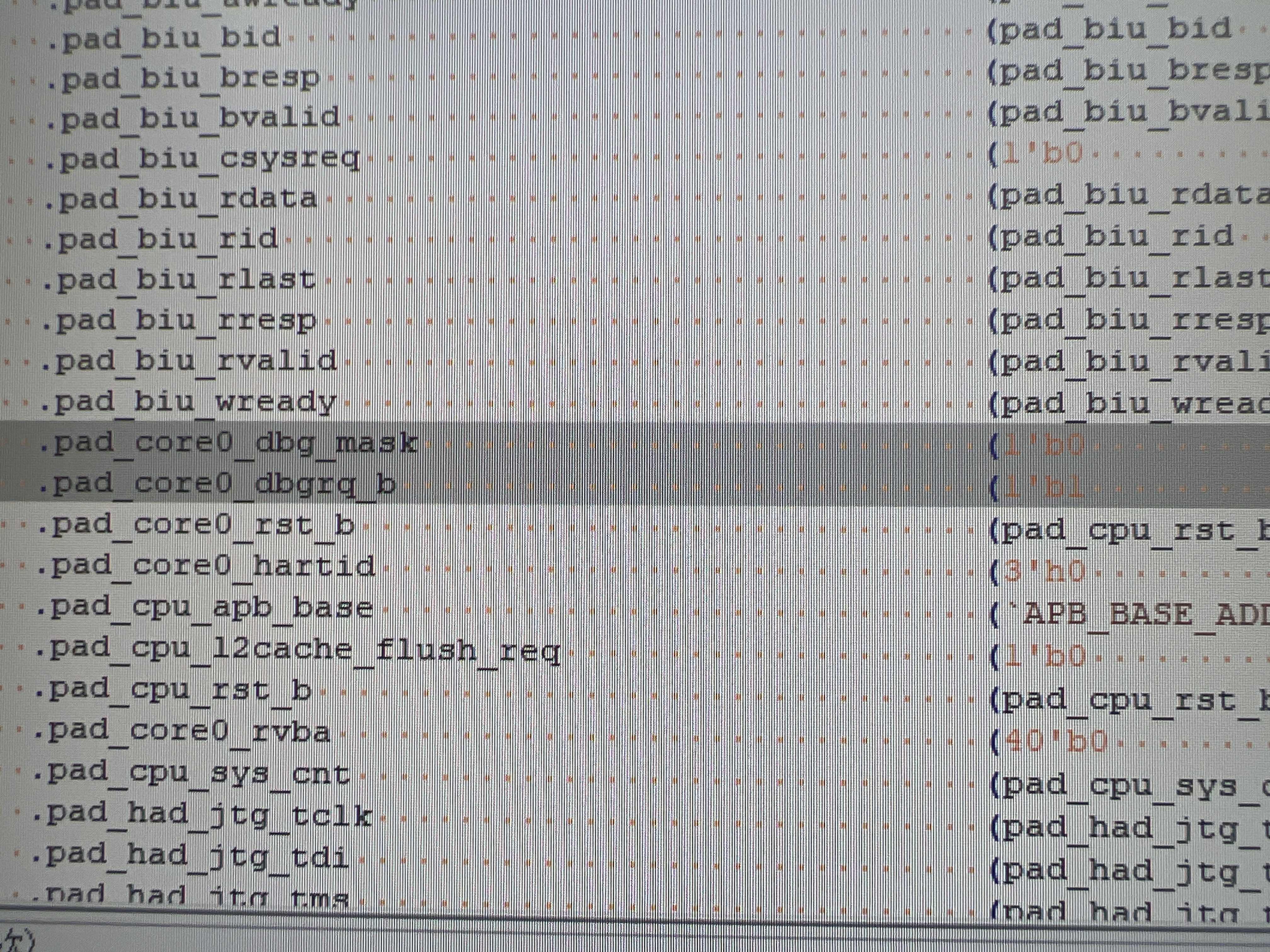

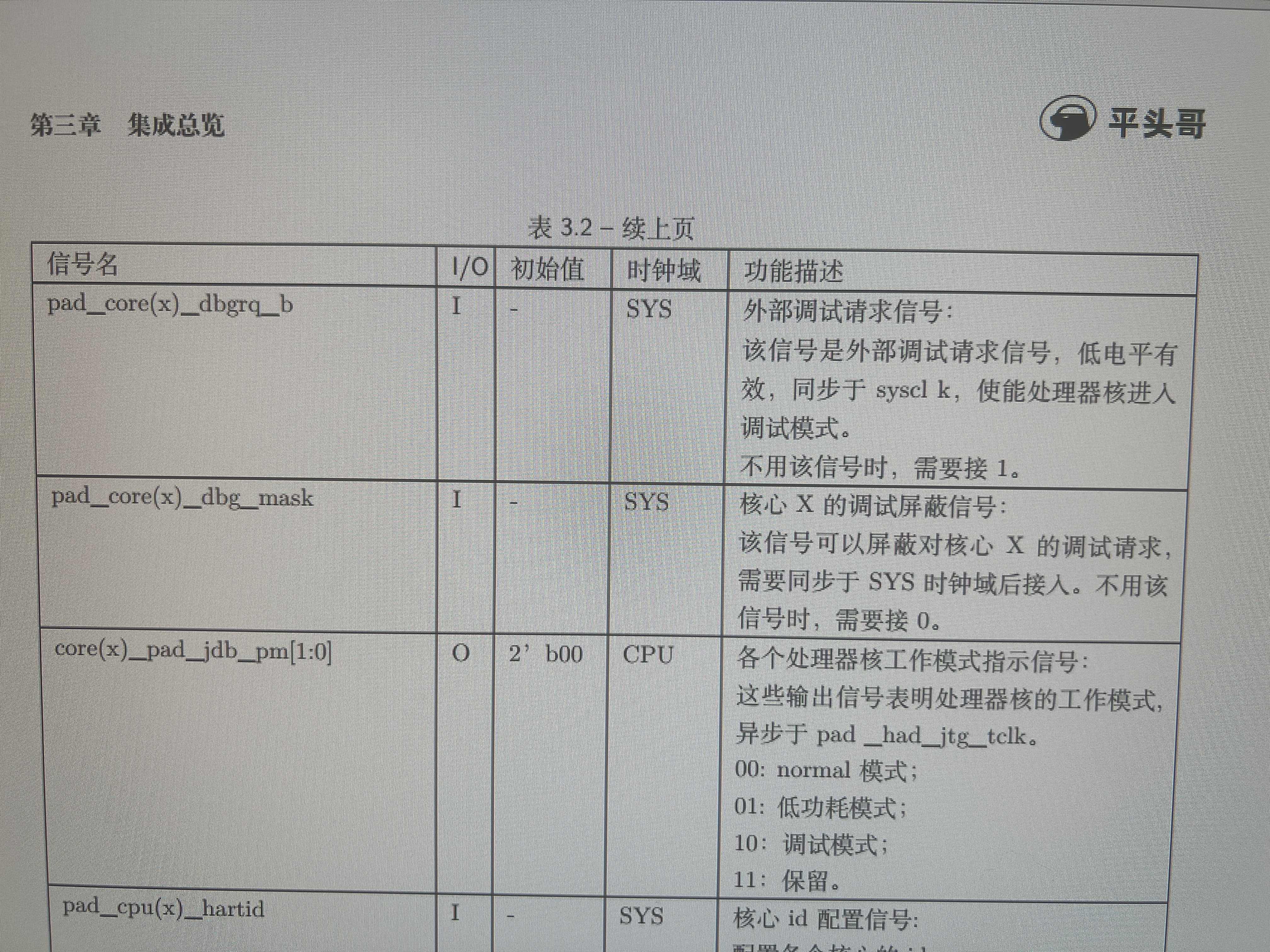

平头哥中 如果我想JTAG调试 ，是否要改一下这两个信号？
如果我想JTAG调试 ，是否要改一下这两个信号？
展开
收起
1
条回答
写回答
写回答
-
根据你提供的两张图片来看，这是STM32的MCU芯片引脚图，其中包括了SWD接口和JTAG接口。如果你想要使用JTAG接口进行调试，需要连接的是其中的TCK，TMS，TDI，TDO和TRST这五个引脚。具体连接方式如下：
-
连接TCK、TMS、TDI、TDO和TRST引脚到JTAG调试器上。
-
需要注意的是，TCK、TMS和TDI需要进行电平转换，因为MCU的工作电压可能与JTAG调试器的工作电压不一致。
-
对于TRST引脚，在硬件连接时需要进行特殊处理。STM32的MCU默认不使用TRST引脚，因此需要在进行调试时禁止使用TRST引脚，或者需要将TRST引脚通过一个RC电路与VCC或GND相连，以避免电平误判。
总之，如果你想要使用JTAG接口进行调试，需要进行一定的硬件连接操作。在进行连接时，需要注意电平转换和TRST引脚的特殊处理，以避免出现调试失败等问题。
