OpenCV 形态学操作(开,闭,梯度,礼帽,黑帽)

简介: OpenCV 形态学操作(开,闭,梯度,礼帽,黑帽)

形态学基本概念


图像形态学即数学形态学(Mathematical morphology)是一门建立在格伦和拓扑学基础上的图像分析学科,是数学形态学图像处理的基本理论;常见图像形态学运算:腐蚀,膨胀,开运算,闭运算,骨架抽取,极线腐蚀,击中击不中变换,顶帽变换,颗粒分析,流域变换,形态学梯度等。


腐蚀和膨胀是最基本的形态学运算。


腐蚀和膨胀是针对白色部分(高亮部分)而言的。


膨胀(dilate)是对图像高亮部分进行“领域扩张”,领域扩张,效果图拥有比原图更大的高亮区域;


腐蚀(erode)是原图中的高亮区域被蚕食,领域缩减,效果图拥有比原图更小的高亮区域。


开运算:先腐蚀再膨胀,用来消除小物体


闭运算:先膨胀再腐蚀,用于排除小型黑洞


形态学梯度:就是膨胀图与俯视图之差,用于保留物体的边缘轮廓。


顶帽:原图像与开运算图之差,用于分离比邻近点亮一些的斑块。



黑帽:闭运算与原图像之差,用于分离比邻近点暗一些的斑块。



高级形态学变换函数:MorphologyEx


函数原型:


void morphologyEx(
  InputArray src,
  OutputArray dst,
  int op,
  InputArray kernel,
  Point anchor = Point(-1,-1),
  int iterations = 1,
  int borderType = BORDER_CONSTANT,
  const Scalar& borderValue = morphologyDefaultBorderValue()
)


参数:


  • src:源图像Mat对象


  • dst:目标图像Mat对象


  • op:操作的类型,通过源码我们得知总共有以下几种类型:


enum MorphTypes{
    MORPH_ERODE    = 0, //腐蚀
    MORPH_DILATE   = 1, //膨胀
    MORPH_OPEN     = 2, //开操作
    MORPH_CLOSE    = 3, //闭操作
    MORPH_GRADIENT = 4, //梯度操作
    MORPH_TOPHAT   = 5, //顶帽操作
    MORPH_BLACKHAT = 6, //黑帽操作
    MORPH_HITMISS  = 7
};


  • kernel:用于膨胀操作的结构元素,如果取值为Mat(),那么默认使用一个3 x 3 的方形结构元素,可以使用getStructuringElement()来创建结构元素


  • anchor:参考点,其默认值为(-1,-1)说明位于kernel的中心位置。


  • borderType:边缘类型,默认为BORDER_CONSTANT。


  • borderValue:边缘值,用它的默认值即可。


形态学开运算


开操作(先腐蚀后膨胀)可以平滑物体轮廓,断开狭窄的间断和消除细小的突出物。

它具有消除细小物体,在纤细处分离物体和平滑较大物体边界的作用。


函数使用:


morphologyEx(src, dst, MORPH_OPEN, kernel);

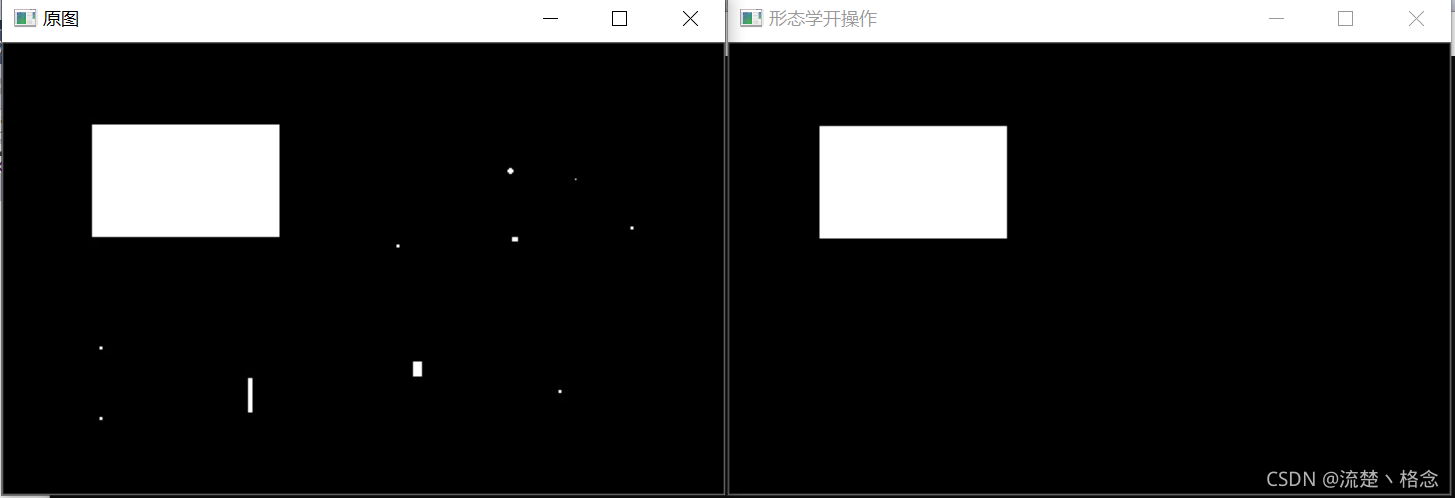

开运算案例:



#include<iostream>
#include<opencv2\opencv.hpp>
#include<opencv2\highgui\highgui.hpp>
using namespace cv;
using namespace std;
int main()
{
  Mat img = imread("./morphologyEx.jpg");
  cout << img.size() << endl;
  imshow("原图", img);
  Mat dst;
  //获取自定义核
  Mat element = getStructuringElement(MORPH_RECT, Size(10, 10));
  //形态学开操作
#if 1
  morphologyEx(img, dst, MORPH_OPEN, element);
#else
  erode(img, dst, element);
  dilate(dst, dst, element);
#endif
  imshow("形态学开操作", dst);
  waitKey();
  return 0;
}


注:形态学操作可使用高级函数morphologyEx。


形态学闭运算


闭操作(先膨胀后腐蚀)可以消弭狭窄的间断,消除小的孔洞。先膨胀后腐蚀的操作称之为闭操作。


它具有填充物体内细小空洞,连接邻近物体和平滑边界的作用。


函数使用:


morphologyEx(src, dst, MORPH_CLOSE, kernel);

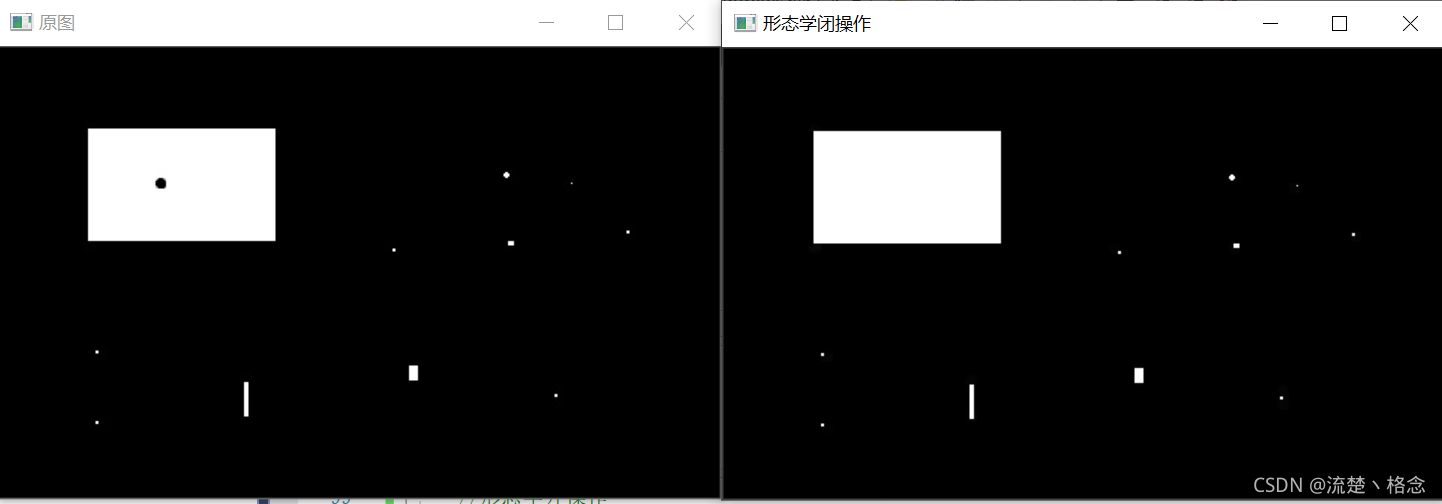

闭运算案例:



#include<iostream>
#include<opencv2\opencv.hpp>
#include<opencv2\highgui\highgui.hpp>
using namespace cv;
using namespace std;
int main()
{
  Mat img = imread("./morphologyEx.jpg");
  cout << img.size() << endl;
  imshow("原图", img);
  Mat dst;
  //获取自定义核
  Mat element = getStructuringElement(MORPH_RECT, Size(10, 10));
  //形态学闭操作
  morphologyEx(img, dst, MORPH_CLOSE, element);
  imshow("形态学闭操作", dst);
  waitKey();
  return 0;
}


形态学梯度运算


形态学梯度操作能描述图像亮度变化的剧烈程度;当我们想要突出高亮区域的外围时,则可以选用形态学梯度来突出边缘,可以保留物体的边缘轮廓。

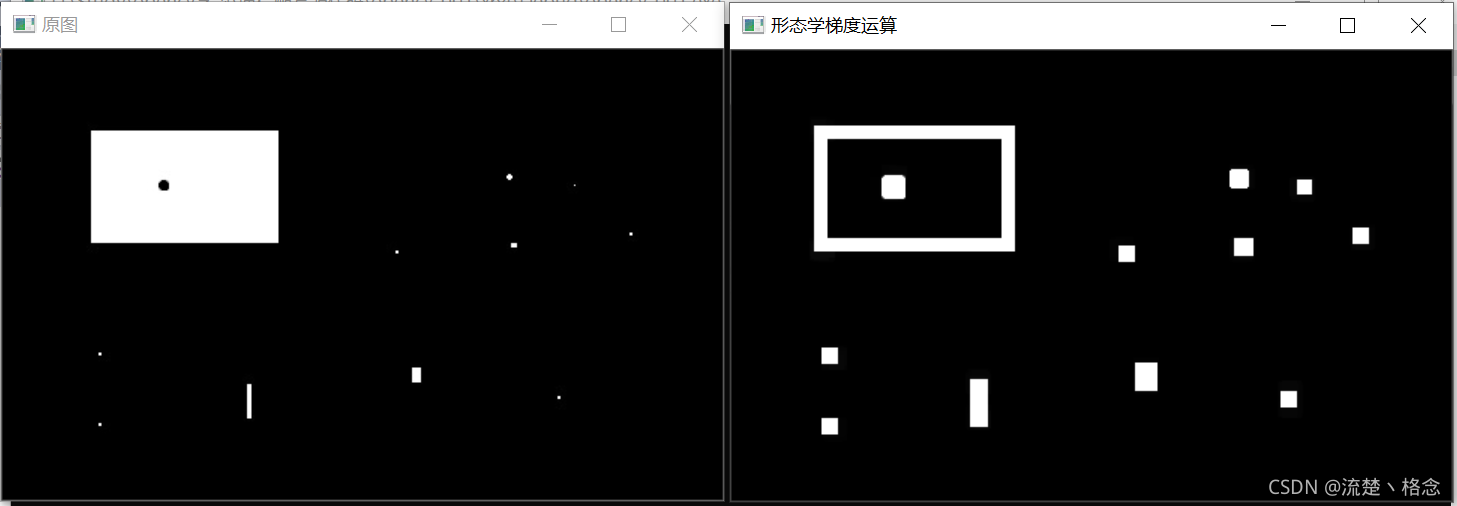

形态学梯度运算案例:



#include<iostream>
#include<opencv2\opencv.hpp>
#include<opencv2\highgui\highgui.hpp>
using namespace cv;
using namespace std;
int main()
{
  Mat img = imread("./morphologyEx.jpg");
  cout << img.size() << endl;
  imshow("原图", img);
  Mat dst;
  //获取自定义核
  Mat element = getStructuringElement(MORPH_RECT, Size(10, 10));
  //形态学梯度运算
  morphologyEx(img, dst, MORPH_GRADIENT, element);
  imshow("形态学梯度运算", dst);
  waitKey();
  return 0;
}

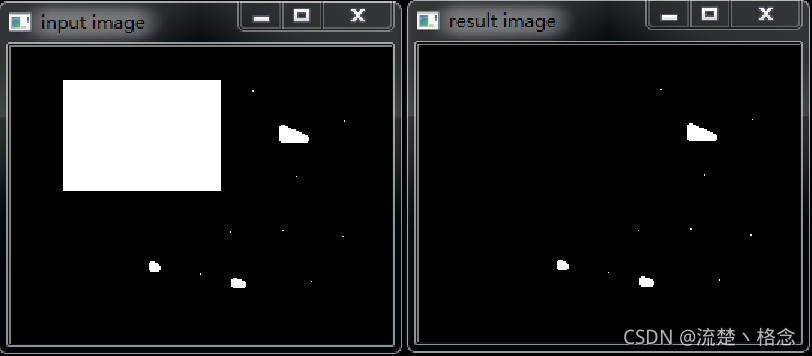

礼/顶帽(Top hat)


顶帽是原图与原图的开运算的差值图像。


开运算放大了裂缝或者局部低亮度的区域,所以,从原图中减去开运算后的图,得到的结果突出了比原图轮廓周围的区域更明亮的区域,这个操作与选择的核的大小有关。TopHat运算一般用来分离比邻近点亮一些的斑块,可以使用这个运算提取背景。

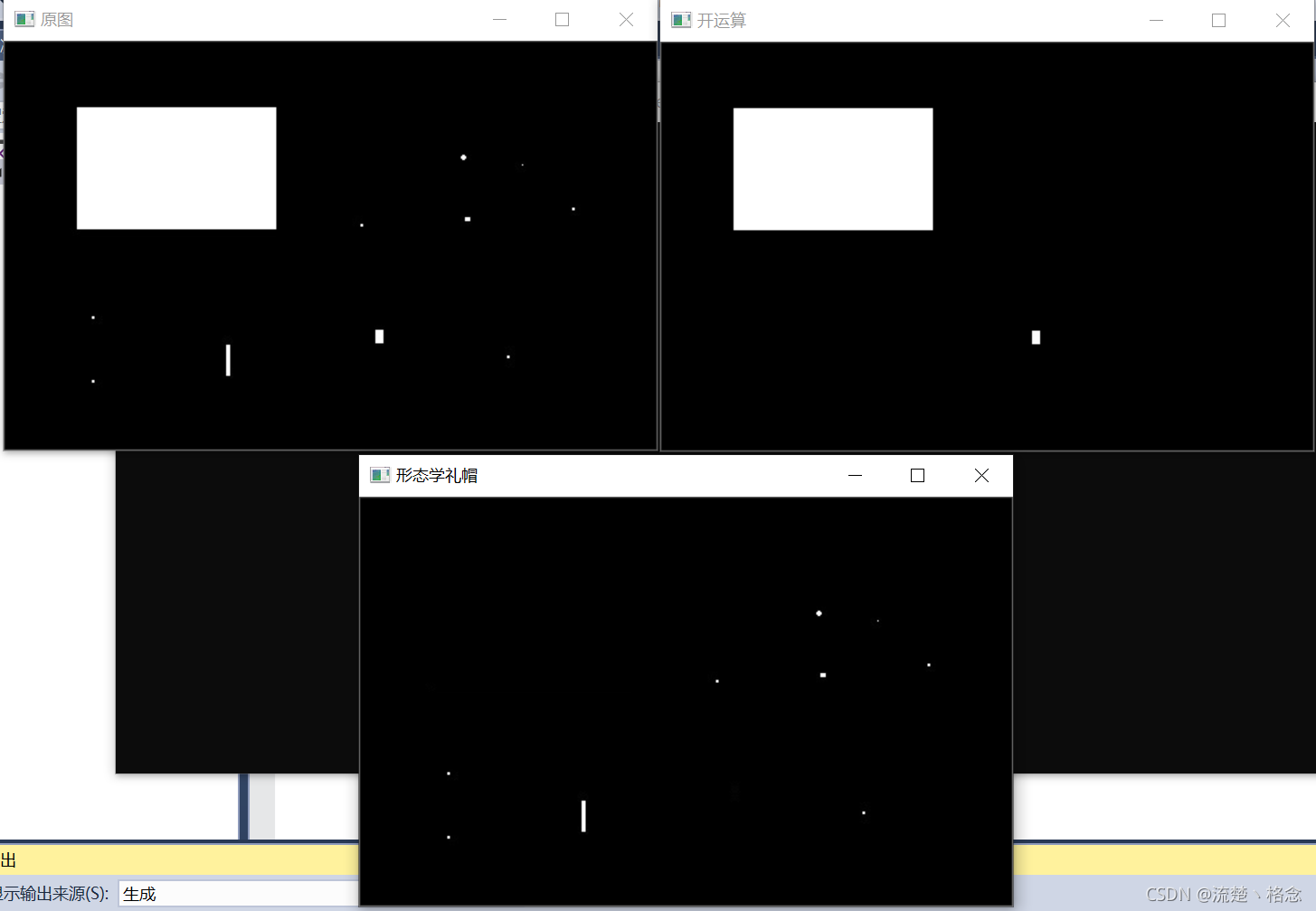

礼帽案例:



#include<iostream>
#include<opencv2\opencv.hpp>
#include<opencv2\highgui\highgui.hpp>
using namespace cv;
using namespace std;
int main()
{
  Mat img = imread("./morphologyEx.jpg");
  cout << img.size() << endl;
  imshow("原图", img);
  Mat dst,dst_open;
  // 获取自定义核
  Mat element = getStructuringElement(MORPH_RECT, Size(5, 5));
  // 形态学礼帽
  morphologyEx(img, dst_open, MORPH_OPEN, element);
  morphologyEx(img, dst, MORPH_TOPHAT, element);
  imshow("开运算", dst_open);
  imshow("形态学礼帽", dst);
  waitKey();
  return 0;
}

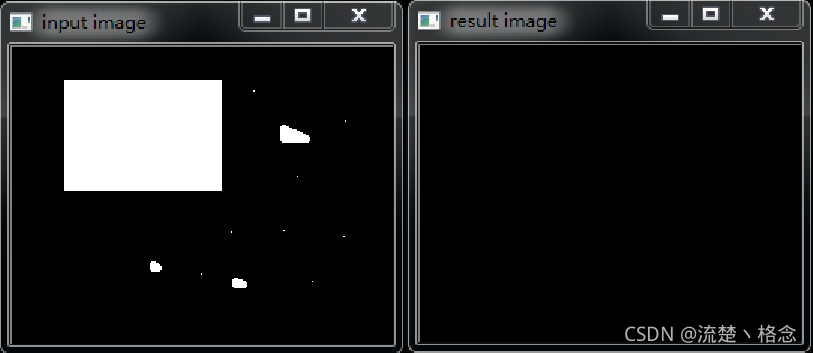

黑帽(Black hat)


黑帽是闭运算结果与原图的差值图像。


黑帽运算的结果突出了比原图轮廓周围区域更暗的区域,所以黑帽运算用来分离比邻近点暗一些的斑块。


黑帽案例:



#include<iostream>
#include<opencv2\opencv.hpp>
#include<opencv2\highgui\highgui.hpp>
using namespace cv;
using namespace std;
int main()
{
  Mat img = imread("./morphologyEx.jpg");
  cout << img.size() << endl;
  imshow("原图", img);
  Mat dst, dst_close;
  // 获取自定义核
  Mat element = getStructuringElement(MORPH_RECT, Size(5, 5));
  // 形态学黑帽
  morphologyEx(img, dst_close, MORPH_CLOSE, element);
  morphologyEx(img, dst, MORPH_BLACKHAT, element);
  imshow("闭运算", dst_close);
  imshow("形态学黑帽", dst);
  waitKey();
  return 0;
}
