[10.14 workshop] 自定义 Prometheus 监控指标并通过 Grafana 展示

阿里云Prometheus监控全面对接开源Prometheus生态，支持类型丰富的组件监控，提供多种开箱即用的预置监控大盘，且提供全面托管的Prometheus服务。借助阿里云Prometheus监控，您无需自行搭建Prometheus监控系统，因而无需关心底层数据存储、数据展示、系统运维等问题。

您可以通过阿里云Prometheus监控查看容器服务Kubernetes版ACK（Container Service for Kubernetes）预先配置的监控大盘和监控性能指标。

本文介绍如何通过Annotations和ServiceMonitor来自定义监控指标并通过Grafana展示。

前提条件

• 创建Kubernetes集群
• 开通 ARMS

背景信息

• 阿里云 Prometheus监控兼容并提供三种主流采集规则的实现，包括标准开源prometheus.yaml采集规则配置文件、适合自定义K8s内监控的采集规则ServiceMonitor、以及默认采集规则Annotation。
• 与开源Prometheus监控相比，阿里云 Prometheus监控无需重启，即可使用prometheus.yaml配置文件动态更新采集规则。
• 在Deployment文件里也无需编写多行代码，仅需增加以下3个Annotation注解即可。具体参考托管 ARMS Prometheus 监控。

操作步骤

方式一：通过 Annotations 自定义指标监控

通过给 Deployment Pod Template 加入 Annotations 的方式自定义监控，阿里云 ARMS pilot 将会自动配置 ARMS Prometheus 获取 Pod 自定义指标。

1、登录容器服务管理控制台，在左侧导航栏单击集群，在集群列表中点击目标集群。

2、在左侧边导航栏，单击工作负载，在右侧单击使用镜像创建。

3、输入应用的基本信息，单击下一步。

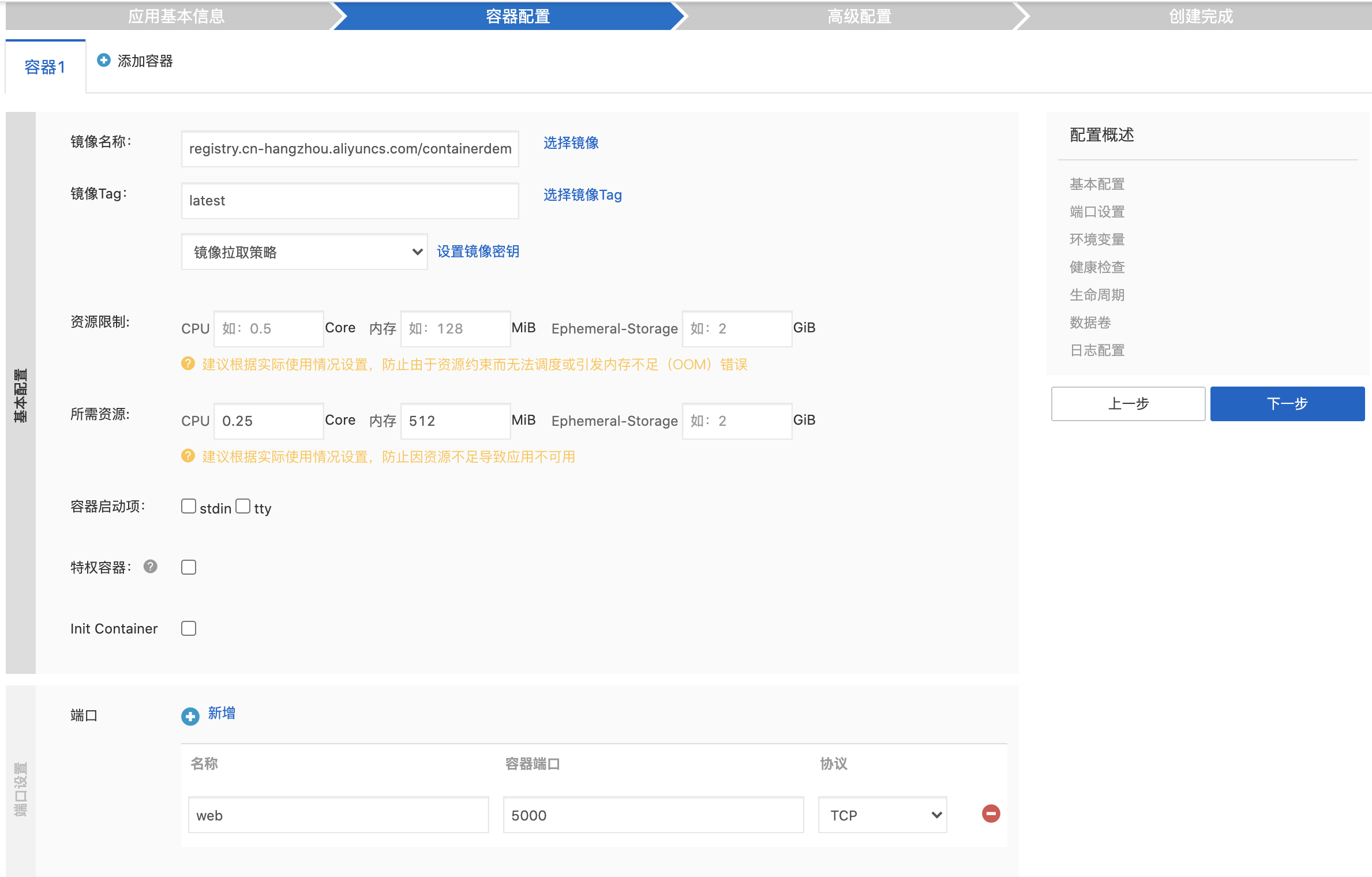

4、使用镜像registry.cn-hangzhou.aliyuncs.com/containerdemo/pindex创建一个Web应用，暴露 5000 端口。

或者，可以直接采用如下 YAML 直接部署：

apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: pindex
  name: pindex
  namespace: default
spec:
  replicas: 2
  selector:
    matchLabels:
      app: pindex
  template:
    metadata:
      annotations:
        prometheus.io/path: /access
        prometheus.io/port: '5000'
        prometheus.io/scrape: 'true'
      labels:
        app: pindex
    spec:
      containers:
        - image: 'registry.cn-hangzhou.aliyuncs.com/containerdemo/pindex:latest'
          imagePullPolicy: Always
          name: pindex
          ports:
            - containerPort: 5000
              name: web
              protocol: TCP
          resources:
            requests:
              cpu: 250m
              memory: 512Mi
---
apiVersion: v1
kind: Service
metadata:
  name: pindex-svc
  namespace: default
spec:
  externalTrafficPolicy: Local
  ports:
    - name: web
      port: 5000
      protocol: TCP
      targetPort: 5000
  selector:
    app: pindex
  sessionAffinity: None
  type: LoadBalancer

5、给 Pod 添加上 ARMS 相关的 annotations。prometheus.io/port 表示 Prometheus 要 scrape 的 endpoint 端口，prometheus.io/path 表示 Prometheus 要 scrape 的 endpoint 路径。

6、单击下一步，创建一个Loadbalancer型Service，暴露服务到公网，单击创建完成服务部署。

7、登录 Prometheus 控制台，单击对应的 K8S 集群。

8、在左侧导航栏单击设置， 然后在右侧区域单击Targets页签，可见自定义的指标已经配置成功。

9、访问该服务暴露出来的公网IP，增加一些指标值。

10、单击 Prometheus 任意一个预置的图表进入 Grafana，然后单击添加 Panal ，选择 Graph 类型，将Metrics 填写为current_person_counts。

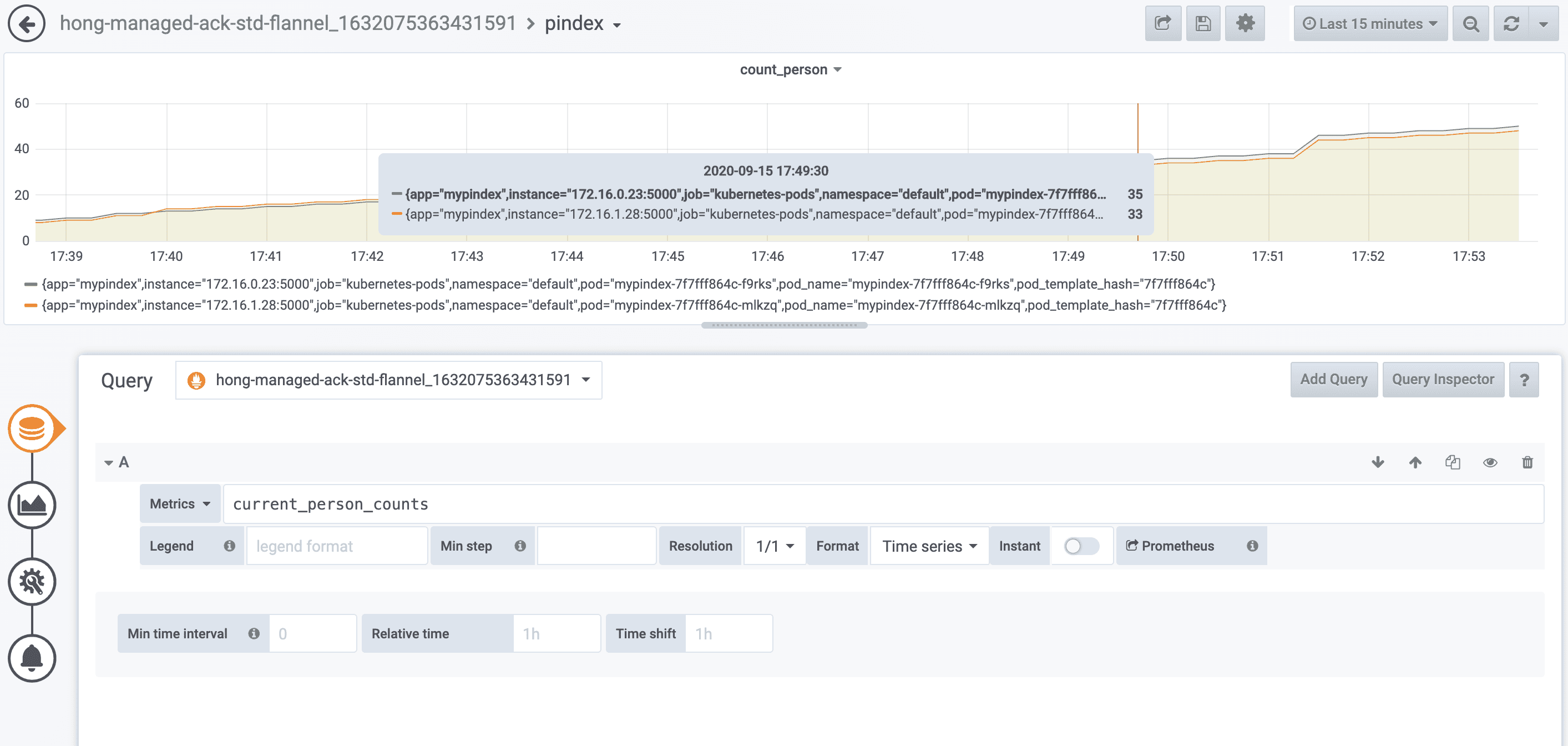

11、保存配置即可观察到自定义指标的 Grafana 图形。

方式二：通过 ServiceMonitor 自定义指标监控

通过 ServiceMonitor 方式自定义指标监控在部署的时候不需要配置 annotations，但是要给 service 对象添加标签。

1、部署 Demo 示例服务。

与方式一的步骤类似，但是部署服务的时候不需要配置 Annotations。

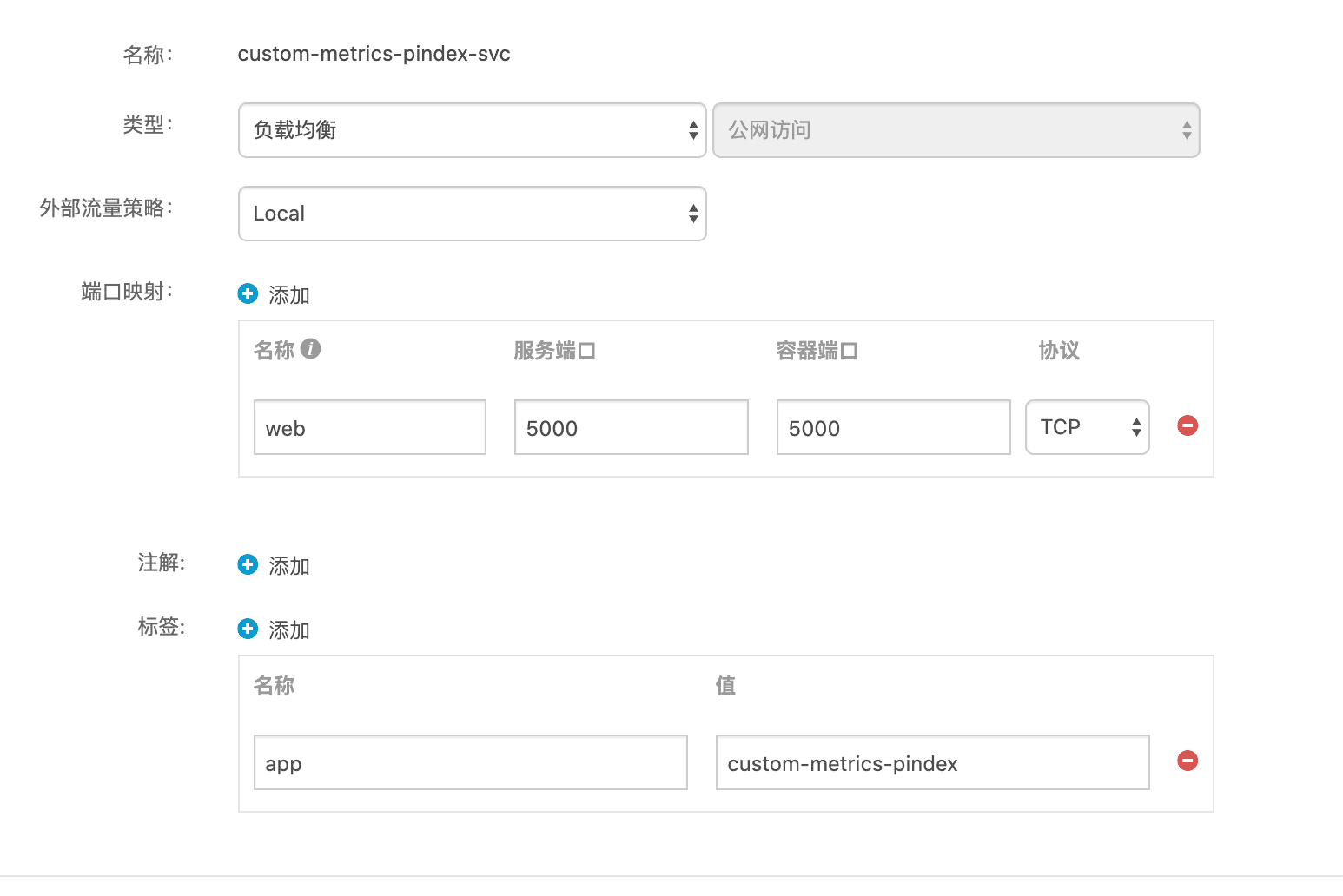

2、添加服务时，需要添加标签(app=custom-metrics-pindex)，该标签将被用于 serviceMonitor 的 selector：

或者通过如下的 YAML 直接部署：

apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: pindex
  name: pindex
  namespace: default
spec:
  replicas: 2
  selector:
    matchLabels:
      app: pindex
  template:
    metadata:
      annotations:
        prometheus.io/path: /access
        prometheus.io/port: '5000'
        prometheus.io/scrape: 'true'
      labels:
        app: pindex
    spec:
      containers:
        - image: 'registry.cn-hangzhou.aliyuncs.com/containerdemo/pindex:latest'
          imagePullPolicy: Always
          name: pindex
          ports:
            - containerPort: 5000
              name: web
              protocol: TCP
          resources:
            requests:
              cpu: 250m
              memory: 512Mi
---
apiVersion: v1
kind: Service
metadata:
  name: pindex-svc
  namespace: default
  labels:
    app: custom-metrics-pindex
spec:
  externalTrafficPolicy: Local
  ports:
    - name: web
      port: 5000
      protocol: TCP
      targetPort: 5000
  selector:
    app: pindex
  sessionAffinity: None
  type: LoadBalancer

3、登录 Prometheus 控制台，单击对应的 K8S 集群。

4、在左侧导航栏单击设置， 然后在右侧区域单击服务发现页签。

5、单击页面右上角添加 ServiceMonitor，模板文件如下，单击确定完成ServiceMonitor创建。

apiVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
  #  填写一个唯一名称
  name: custom-metrics-pindex
  #  填写目标命名空间
  namespace: default
spec:
  endpoints:
  - interval: 30s
    #  填写service.yaml中对应的Port的Name字段的值（参考上图）
    port: web
    #  填写Service对应的Path的值
    path: /access
  namespaceSelector:
    any: true
    #  Nginx Demo的命名空间
  selector:
    matchLabels:
      #  填写service.yaml的Label字段的值以定位目标service.yaml
      app: custom-metrics-pindex

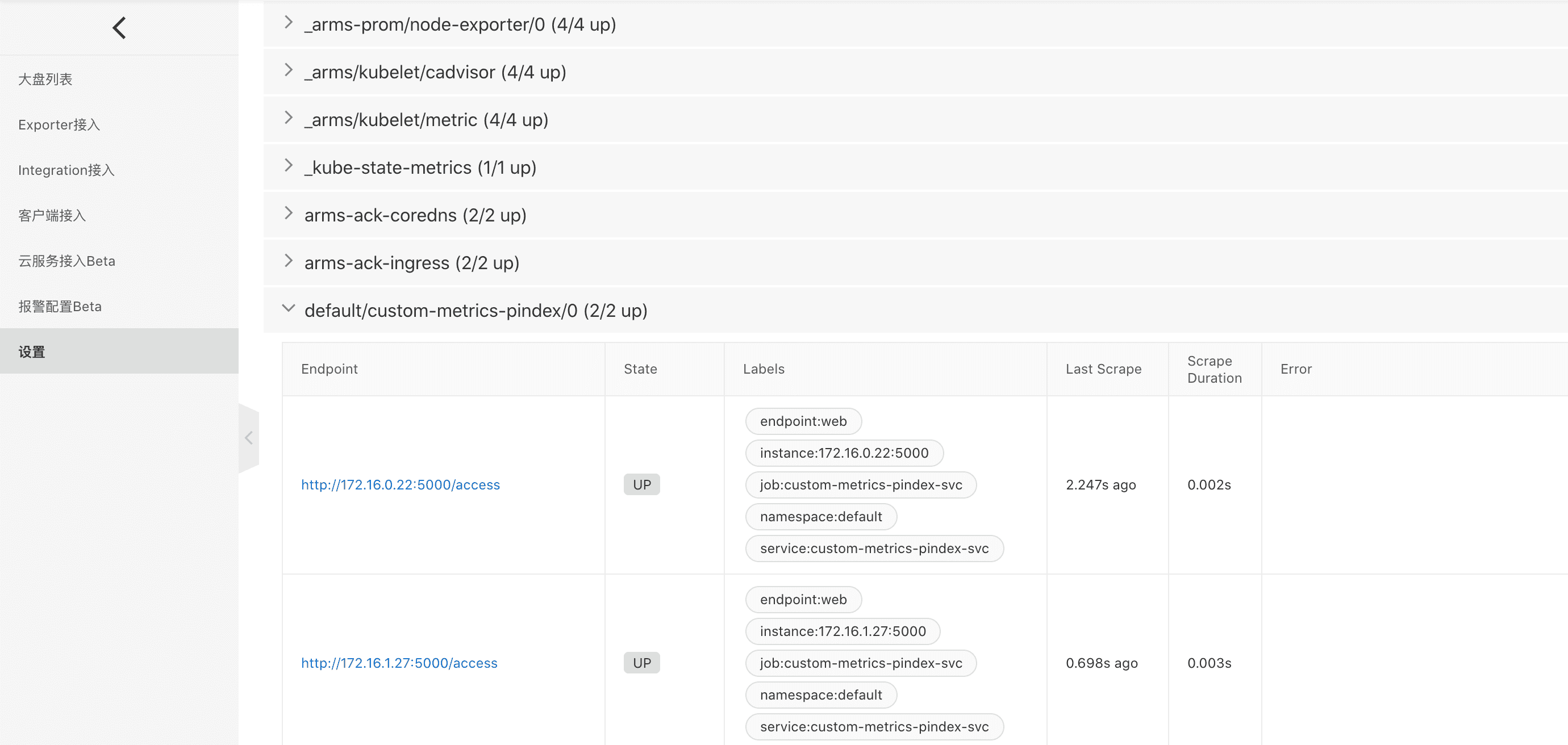

6、在Targets页签，可见 Prometheus 已经获得服务 Scape Endpioint。

说明 这里 ServiceMonitor 定义比 Annotations 方式更美观，指示出了 Namespace 和 Service 名称。

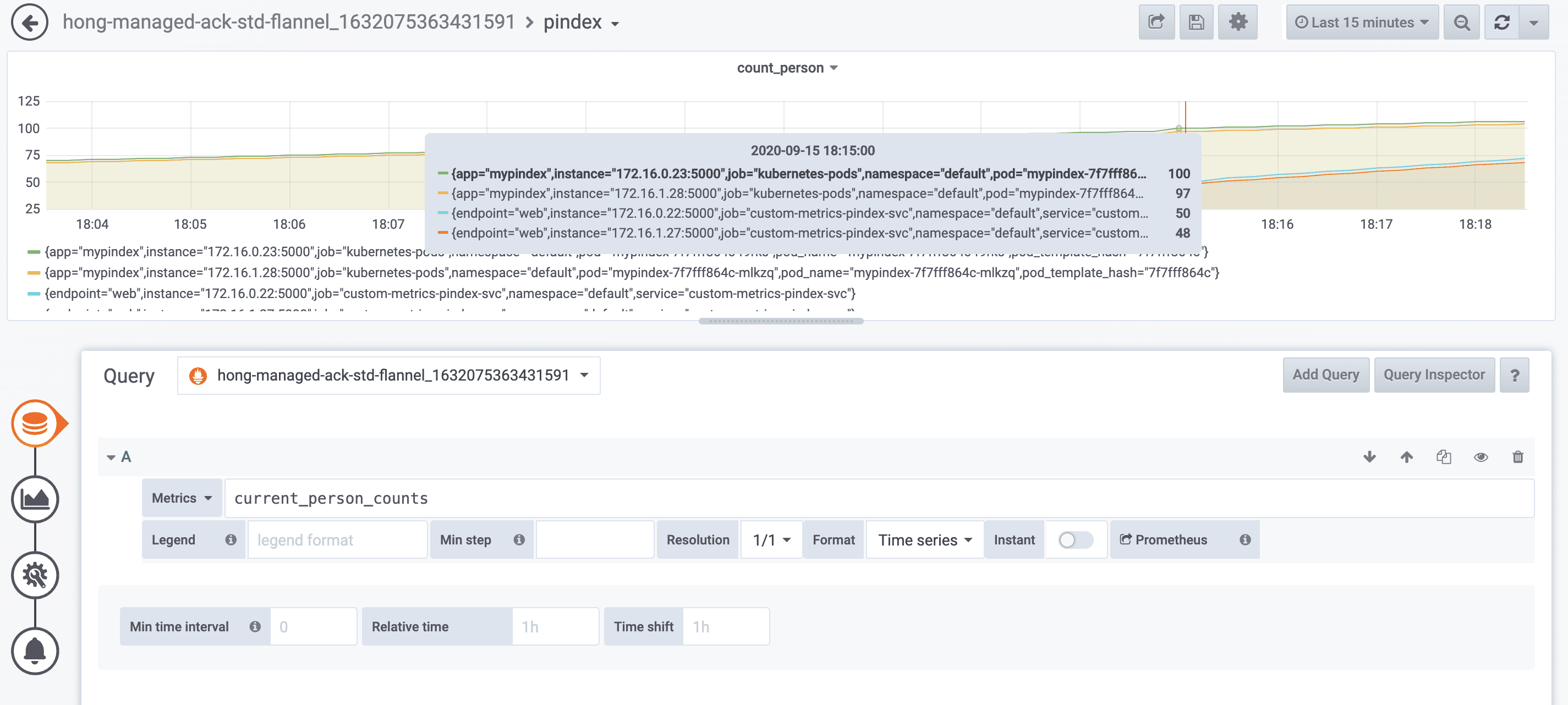

7、再次进入之前的 Grafana 页面，因为是相同的指标，与上述相同的 Metrics 配置，可见 4 个实例的指标监控信息。
