业务背景
淘宝直播：一猜到底
在阿里双十一前夕，淘宝直播App上线了趣味极强的“商品价格竞猜游戏”：由当红主播现场推荐商品，粉丝以“语音猜价”形式参与互动，好玩、轻松又赚钱。感兴趣的同学，可以立马下载淘宝直播App，参与游戏体验，最高赢取1万元红利，机不可失、失不再来：
[發]一猜到底，每关现金翻倍[發]
第一关 奖1元
第二关 奖2元
第三关 奖4元
第四关 奖8元
第五关 奖16元
第六关 奖32元
第七关 奖64元
第八关 奖128元
第九关 奖256元
第十关 奖10,000元
参与方式：
第1步 下载【淘.寶.直.播APP】https://t.cn/A64SVSaN
第2步 进入一猜到底

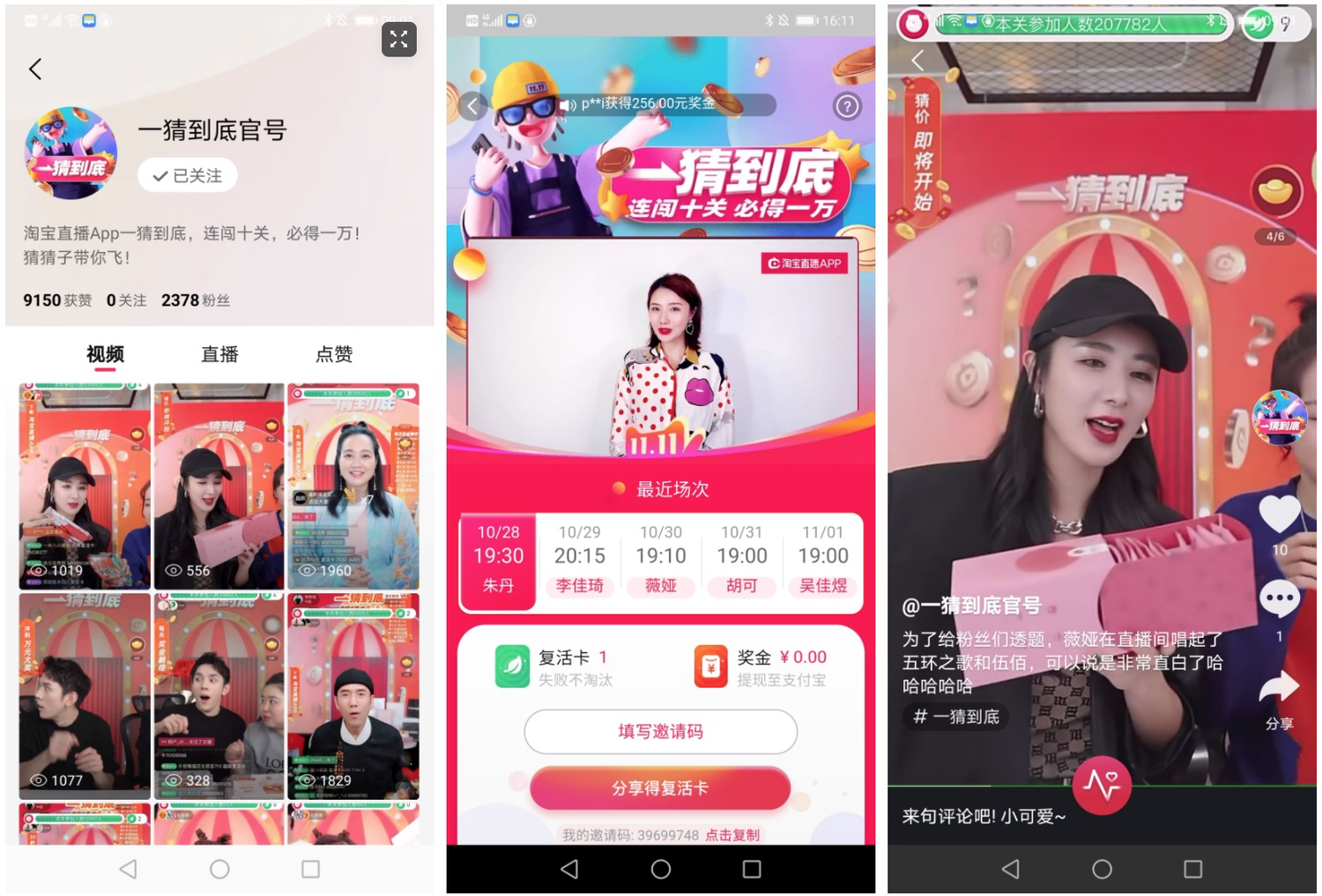

(a) 在淘宝直播找到“一猜到底” (b) 首席猜价官吴佳煜 (c) 游戏现场，薇娅直播
图1 淘宝直播“商品价格竞猜游戏”
背后的挑战与技术
“价格竞猜游戏”已经是智能语音识别技术在移动端应用的成功案例，经受住了淘宝直播高访问流量的严格考验，一方面需要语音识别的准确无误（Low Error Rate），另一方面需要语音识别的高实时率（High RTF）。为此，淘宝直播团队、达摩院ASR团队、PAI模型压缩团队与MNN引擎团队联合助力、促使项目成功落地，助推淘宝双十一节节高升。项目涉及的关键支撑技术，包括淘宝无线架构与开发技术、达摩院ASR算法、PAI模型压缩技术与MNN移动端推理引擎。
基于达摩院ASR团队的高准确率、结构精简的Transformer ASR模型（SAN-M: Memory-block equipped Transformer ASR，如图2所示），PAI团队提供了行之有效的模型压缩支持，在帮助压缩模型的同时、保证了语音识别的高准确率，并显著降低了模型在移动端部署时的ROM/RAM/RTF。
图2 SAN-M模型结构
如图3所示，PAI模型压缩技术（混合精度量化），已经嵌合在达摩院ASR的E2E优化部署链路当中，起着模型瘦身、复杂度降解的关键作用。
图3 PAI模型压缩在达摩院E2E链路中的支持作用
合作团队也从不同角度、对“一猜到底”的关键技术做了详细解读：
达摩院ASR团队：淘宝直播双11新互动玩法背后的语音创新技术
MNN计算引擎团队：基于MNN的端到端语音识别
============== 分割线 ==============
为了帮助了解PAI模型压缩（混合精度量化）涉及的关键创新点，接下来进入“硬核”的技术解密环节。
PAI混合精度量化技术
模型压缩是PAI云端一体解决方案的重要环节。基于PAI团队 (PAI: Platform of A. I.)研发的混合精度量化方法，有效实现了达摩院Transformer ASR模型的离线后量化（PTQ：Post-training Quantization），主要创新点包括：
- 支持端到端Transformer的离线后量化；相比于拆图量化、量化训练等方法，端到端后量化具备快捷、高效的优势，能够帮助用户一键部署量化方案；
- 集成了丰富的后量化策略，为后量化的精度鲁棒性提供了坚实保证；
- 无Label干预的混合精度量化流程，无需提供数据标注，且能准确反映逐层量化的敏感度；
支持端到端Transformer的离线后量化

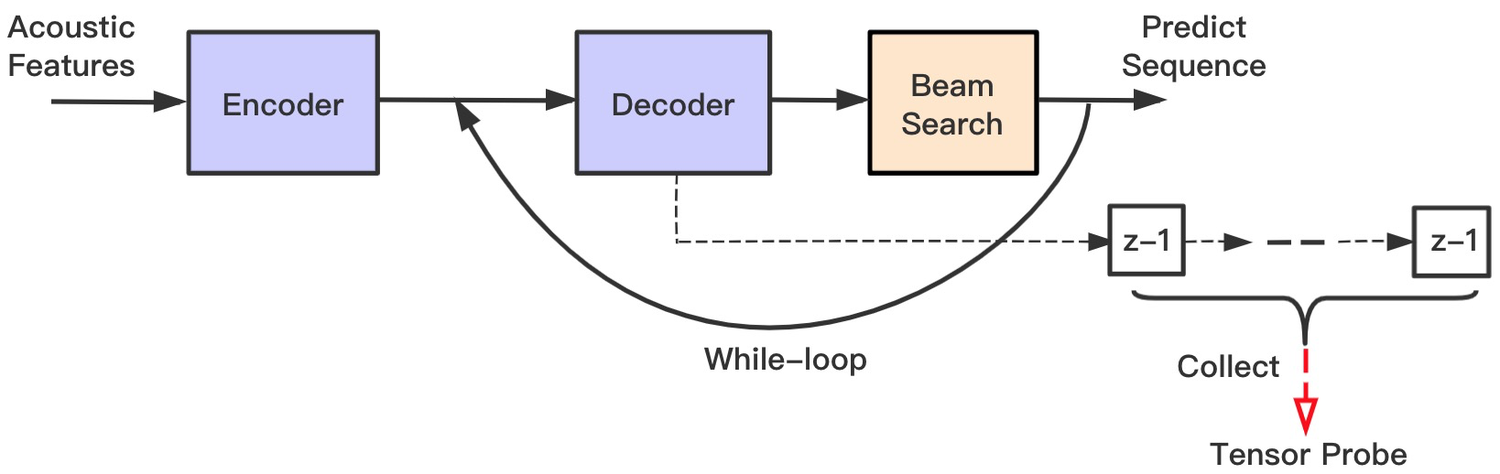

由于Transformer模型存在自回归循环解码操作，较难直接获取解码器中的张量数据，因此现有的模型压缩框架和推理优化工具，鲜少支持端到端Transformer的离线后量化。如图4所示，PAI团队的后量化方法，引入了循环张量探针（Tensor Probe）的使用，能够有效支持端到端Transformer的离线后量化。循环体内的张量（Tensor）通过若干个延迟单元的传输，构成了不同时刻的信号汇总。这些信号数据导出之后，便可有效支持离线量化参数的统计计算（KL、MSE或Cosine距离最小化等策略）。
图4 循环张量探针（Tensor Probe）的使用
集成了丰富的后量化策略
如图5所示，在执行Transformer模型的逐层量化（Layer-wise Quantization）时，每个网络层的输入/输出张量、以及网络权重的量化，都会引入量化噪声，主要包括Round误差、Clip误差。
图5 逐层量化引入的量化噪声
PAI团队的后量化方法，集成了多种可改善量化效果的PTQ策略，允许用户在Post-training阶段妥善解决量化误差问题，以避免进一步使用量化训练（QAT：Quantization-aware Training）等繁重方法。具体的PTQ策略，包括改进的KL算法、EasyQuant、Bias Correction、ADMM等：
- KL算法的改进，能够有效减少输入/输出张量的量化噪声；并且可以根据Activation的数据分布，自动选择最佳KL策略；
- EasyQuant（参考文献 [1]）的使用，可进一步减少输入/输出张量的量化误差，尤其能改善INT7等更低精度量化的效果；
- Bias Correction（参考文献 [2]）通过网络权重量化偏差（均值与方差的偏差）的补偿，减少权重量化噪声；同时对Bias Correction的适当改进，增强了对达摩院Transformer ASR的补偿效果；
- ADMM（参考文献 [3]）亦可优化权重量化参数，减少权重量化噪声；也适当改进了ADMM的使用，从而在交替方向迭代范围内，确保权重量化误差最小；
- Weight Adjustment（参考文献 [4]）在Kernel weight按Per-tensor量化时，通过Per-channel形式的等价均衡变换，可以减少Weight量化误差。
无Label干预的混合精度量化流程

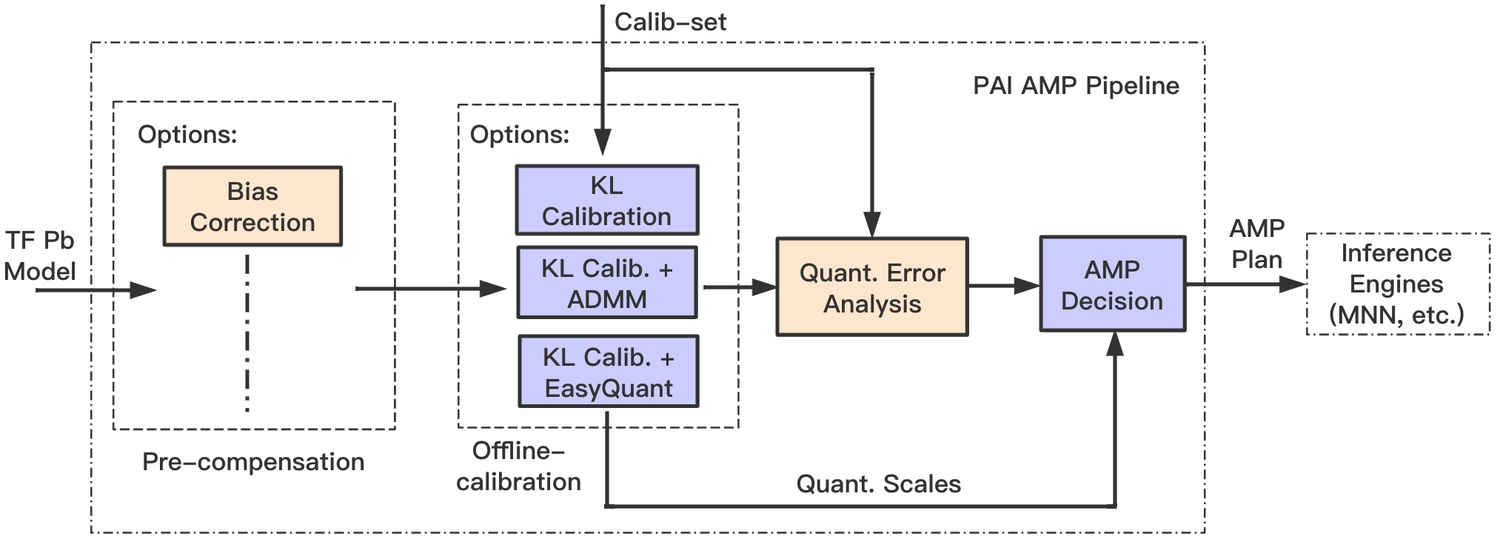

如图6所示，基于多种后量化策略的有效集成，PAI团队提出了Label-free混合精度量化流程（Label-free AMP Pipeline, AMP：Automatic Mixed Precision）：
- 该流程从模型输入到混合精度决策，无需数据标注（Label）的干预，简洁易用、快捷有效；
- 量化误差按逐层统计，并能准确表示每个网络层的量化敏感度，为混合精度（INT8/FP32混合）决策提供了有效基础；
- 通过把控回退的网络层数，可选择出精度与模型容量折中最佳的帕累托最优解，完成多目标优化；
- 生成的混合精度量化表，能够对接移动端推理框架MNN，以生成低延迟、高推理精度的运行时推理引擎；从而构成了完整的工具链路，即从混合精度量化、到移动端的推理部署；
- AMP Pipeline不仅适用于移动端，也适用于CPU/GPU优化部署，体现了PAI云端一体的优势所在。
图6 Label-free混合精度量化流程（Label-free AMP Pipeline）
基于AMP Pipeline，在移动端部署Transformer ASR模型时，通过回退Op数的把控，可以实现WER (SER)与ROM/RAM (RTF)之间的合理折中，妥善解决多目标优化问题。需要注意的原则主要有：
- Model size、Latency与内存占用等，都会随着回退Op数的增加而增加，通常可以视作统一的目标函数，并以回退Op数作为自变量；
- 在相同的Pareto front上，回退Op数越多，通常WER越低、Model size越高，因此需要折中选择；
- 不同的Pareto front (取决于PTQ策略的改善效果)，回退相同的Op数，达到的折中状态有所不同；参考图7所示的Pareto fronts，都回退Op1，Pareto2的状态、优于Pareto1的状态；
- AMP目标：采用更有优势的PTQ策略，得到更好的Pareto front，为混合精度择优提供有效基础；
图7 两种Pareto front的对比
表1列出了双十一使用的达摩院Transformer ASR模型，在众包测试集上的精度表现，包括FP32、全INT8、AMP INT8的对比。相比于原浮点模型，经过AMP INT8量化之后（回退3个Op，分类层保留为FP32实现），ASR模型的WER绝对损失低于0.1%、SER绝对损失低于0.5%、理论压缩比约为3.19倍。并且，量化模型对Bad case也体现出了较强的鲁棒性，助力淘宝直播“价格竞猜游戏”经受住了直播场景的严格考验。
表1 双十一模型在7K众包测试集上的表现
量化方式 |
Test-set |
WER |
SER |
Theoretical Model Size |
|
Encoder |
Decoder |
||||
FP32 |
FP32 |
众包测试集 |
0.62% |
4.27% |
33.4MB |
全INT8 |
众包测试集 |
1.06% |
7.21% |
9.36MB |
|
AMP INT8 (回退3个Op) |
众包测试集 |
0.70% | 4.74% |
10.48MB |
|
PAI模型压缩简介
离线量化相关的策略（包括PTQ/AMP等），已集成至PAI Blade，具体可参考Blade用户手册；并且支持随机稀疏压缩与PTQ叠加使用，例如60%稀疏度时，叠加INT8量化、压缩比可达6.6倍左右；
除了离线后量化之外，在诸如量化训练、网络剪枝、权重稀疏化与模型结构搜索等模型压缩领域，PAI团队也长期坚持耕耘。其中量化训练、稀疏训练与网络剪枝的产品化体验，可参考PAI用户手册。

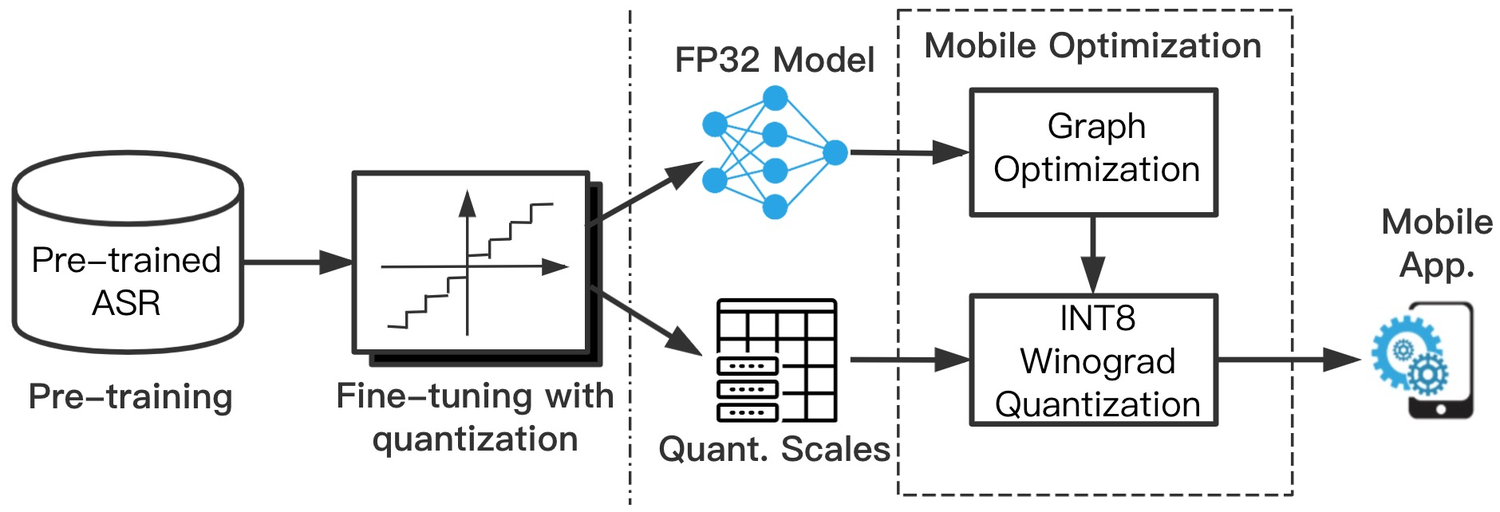

以量化训练为例，PAI与MNN团队合作提出了Winograd INT8量化与计算加速技术、并发表了合作论文 [5]。在下游迁移阶段，针对带有一维卷积（kernel size>=3）的ASR模型，经过Winograd INT8量化训练，能够有效确保ASR模型的量化精度鲁棒性，并进一步实现了一维卷积在移动端的INT8计算加速。从PAI量化训练、到MNN移动端优化部署，同样构成了完整的量化/优化工具链路（如图8所示）。
图8 从大规模预训练、到量化微调、再到优化部署的工具链路
PAI与达摩院ASR合作
PAI团队与达摩院语音实验室在语音识别技术方面建立了广泛的深度合作关系，致力于携手共建业界一流语音识别产品，分别在基于PaaS的白盒化平台服务和基于SaaS的精细化业务服务上，为集团内外客户服务，创造更多价值。其中，PAI团队构建了EasyASR工具套件，支持用户对预训练ASR模型进行精细化微调与定制，使用方式可以参考EasyASR用户手册。PAI团队也与达摩院语音实验室合作，在PAI平台集成了两种最新的达摩院语音识别引擎，方便用户在PAI平台一键调用上述语音识别引擎，用于离线语音转写。详细内容可查阅当语音智能遇上AI平台：达摩院语音识别引擎上PAI实践。
此外，在模型压缩方面，PAI团队与达摩院ASR团队的合作、主要围绕如下几点展开：
- 后量化/量化训练；
- 模型稀疏化；
- 小模型结构搜索；
致谢
淘宝直播团队：稀之、逸休、德夫等及其主管的支持
达摩院ASR团队：游雁、谵良、追音、凌匀、大总、晗媛、好知
MNN推理引擎团队：星命、弗人、霞影、玄裳、吕行
参考文献
[1] Di Wu, Qi Tang, Yongle Zhao, Ming Zhang, Ying Fu, Debing Zhang, "EasyQuant: Post-training Quantization via Scale Optimization", arXiv preprint 2006.16669, 2020.
[2] Ron Banner, Yury Nahshan, Elad Hoffer, Daniel Soudry, "Post-training 4-bit quantization of convolution networks for rapid-deployment", arXiv preprint 1810.05723, 2018.
[3] Cong Leng, Hao Li, Shenghuo Zhu, Rong Jin, "Extremely Low Bit Neural Network: Squeeze the Last Bit Out with ADMM", arXiv preprint 1707.09870, 2017.
[4] Markus Nagel, Mart van Baalen, Tijmen Blankevoort, Max Welling, "Data-Free Quantization Through Weight Equalization and Bias Correction", arXiv preprint 1906.04721, 2019.
[5] Yiwu Yao, Yuchao Li, Chengyu Wang, Tianhang Yu, Houjiang Chen, Xiaotang Jiang, Jun Yang, Jun Huang, Wei Lin, Hui Shu, Chengfei Lv, "INT8 Winograd Acceleration for Conv1D Equipped ASR Models Deployed on Mobile Devices", arXiv preprint 2010.14841, 2020.
[6] Chengyu Wang, Mengli Cheng, Xu Hu, Jun Huang. EasyASR: A Distributed Machine Learning Platform for End-to-end Automatic Speech Recognition. AAAI 2021.
[7] Mengli Cheng*, Chengyu Wang*, Xu Hu, Jun Huang, Xiaobo Wang. Weakly Supervised Construction of ASR Systems with Massive Video Data. arXiv preprint 2008.01300, 2020.
