背景

经营分析、决策支持是现代企业的一个让数据发挥有效价值的分析型系统。

在各个行业中随处可见，例如共享充电宝中，协助销售了解实时的设备租赁情况，销售业绩。在电商中，协助小二和商户发掘目标用户群体。金融行业中，协助输出国民的存款、消费、贷款的画像。

PostgreSQL, Greenplum都是非常适合于经营分析、决策支持的数据库。因为它们具备了一些特性，适合实时的分析透视。（流式计算、合并写入、阅后即焚、GIN倒排索引、varbit类型、列存储、BITMAP合并扫描、HLL估值类型、采样算法等等）。

我也写过很多实际的应用案例，可以参考本文末尾。

经营分析系统的需求大同小异，在手机行业中，以imei或imsi为KEY，每个手机根据它的用户的行为，生成一些属性，针对每个属性，划分出不同的标签，形成了手机用户的画像。再针对画像进行人群的圈选、透视，协助分析。

例如，基于PostgreSQL数组以及GIN索引的设计：

经营分析设计示例

1、目标设计

2、表结构设计

3、属性表

4、标签表

5、标签表索引设计

6、打标签（含新增、更新、删除标签）测试

7、圈选测试

8、透视测试

9、决策设计示例

流式+函数式计算

结构设计

1、手机用户属性表

create table tbl1 (
  imei text primary key,     -- 手机唯一标识
  v1 int,        -- 年龄
  v2 float8,     -- 收入
  v3 geometry,   -- 住址经纬
  v4 geometry,   -- 公司经纬
  v5 char(1),    -- 性别
  v6 timestamp,  -- 最后活跃时间
  v7 int2,       -- 每日在线时长
  v8 int2,       -- 星座
  v9 text,       -- 其他标签。。。。。
  ......
);

2、标签元数据表

create table tbl2 (
  tagid int primary key,    -- 标签名
  desc text,    -- 描述，例如性别，年龄分段，收入分段，区域等等，作为一个标签标识。
);

3、标签表

create table tbl3 (
  imei text primary key,   -- 手机唯一标识
  tagids int[],            -- 标签数组
  ins_tags int[],          -- 合并操作需要的中间字段
  del_tags int[]           -- 合并操作需要的中间字段
);

create index idx_tbl3_tagids on tbl3 using gin (tagids gin__int_ops);
或
create index idx_tbl3_tagids on tbl3 using gist (tagids gist__intbig_ops);
或
create index idx_tbl3_tagids on tbl3 using gist (tagids gist__int_ops);

4、标签表与属性表实际上可以合一，在透视时，可以避免一次JOIN（降低透视的耗时），但是会引入更新IO放大的问题，因为属性表可能是宽表。

根据实际的性能情况来选择是否合一。

需求与SQL设计

1、圈人

select imei from tbl3 where tagids @> array[标签1, 标签2];  -- 查找包含标签1，标签2的人群。

select imei from tbl3 where tagids && array[标签1, 标签2];  -- 查找包含标签1，标签2中任意一个或多个的人群。

select imei from tbl3 where tagids && array[标签1, 标签2] and tagid @> array[标签3, 标签4];  -- 查找包含标签3，标签4。同时包含标签1，标签2中任意一个或多个的人群。

2、针对圈出人群的精准透视

select v8,count(*) from tbl1 where
  imei = any (array(
                     select imei from tbl3 where tagids @> array[标签1, 标签2]
             )     )
group by v8;

3、新增或追加标签

使用intarray插件，简化数组交、并、差操作。

create extension intarray;
insert into tbl3 (imei, tagids) values (?, ?[]) on conflict (imei) do update set tagids=tbl3.tagids|excluded.tagids;

4、删标签

update tbl3 set tagids = tagids - ?[] where imei=?;

5、更新标签

update tbl3 set tagids = ?[] where imei=?;

6、批量并行新增、追加、删除、更新标签优化

如果要一次性操作很多条记录（例如1000万条记录），并且有并行的贴标签操作（同一条用户被多个SQL更新）。需要注意两个问题：

6.1 大事务导致膨胀的问题，建议分段操作。

6.2 行锁冲突问题，建议新增（插入），然后合并到标签表。

优化方法，

实现标签最终一致性。

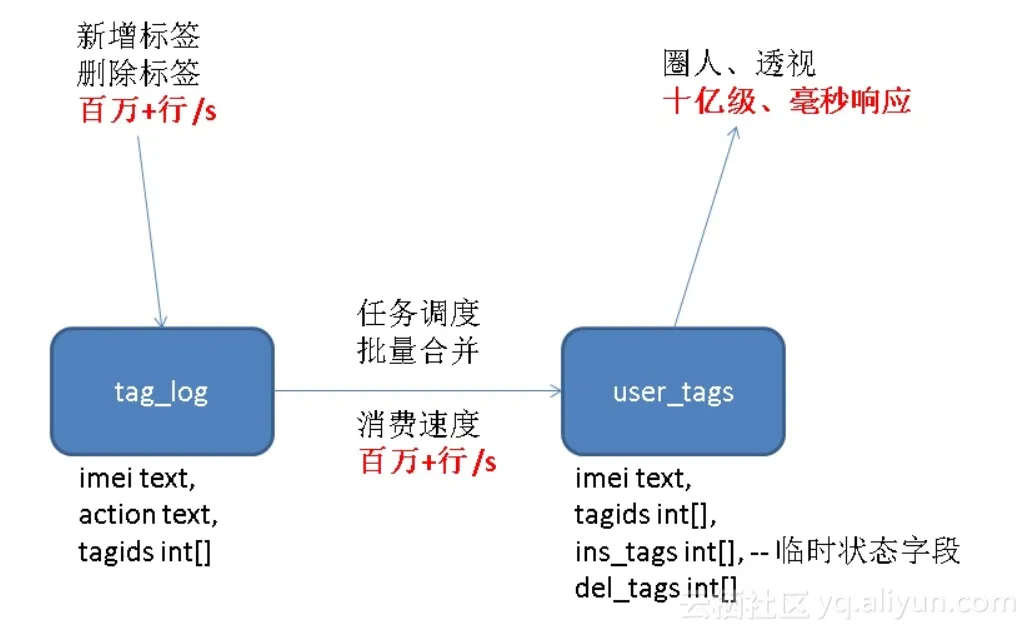

将直接增、删、改标签表，改成写行为日志tag_log，采用任务调度，批量合并到标签表：

create table tag_log (
  imei text,    -- 手机唯一标识
  action text,  -- insert, delete  表示增加、删除标签  (更新需求应该没有，如有，直接到标签表操作)
  tagids int[], -- 标签IDs
  crt_time timestamp default clock_timestamp()   -- 时间
);

create index idx_tag_log_1 on tag_log (crt_time);

-- 16个分区表
do language plpgsql
$$

declare
begin
  for i in 0..15 loop
    execute format('create table tag_log%s (like tag_log including all) inherits(tag_log)', i);
  end loop;
end;

$$
;
串行任务，阅后即焚(假设-99999999是一个永远不存在的TAGID)

-- CTE语法，支持阅后即焚的批量合并方法
with tmp as (delete from tag_log where ctid = any ( array (
select ctid from tag_log order by crt_time limit 10000 -- 按时序，批量取1万条
)) returning * )
, tmp1 as (select imei,

         uniq(sort(array_agg(case when action='insert' then tagids else -99999999 end))) - (-99999999) AS ins_tags,
         uniq(sort(array_agg(case when action='delete' then tagids else -99999999 end))) - (-99999999) AS del_tags
       from (select imei, action, unnest(tagids) as tagids from tmp) t group by imei)

insert into tbl3 (imei, tagids, ins_tags, del_tags)
select imei, ins_tags-del_tags, ins_tags, del_tags from tmp1
on conflict (imei) do update set tagids=((tbl3.tagids | excluded.ins_tags) - excluded.del_tags), ins_tags=excluded.ins_tags, del_tags=excluded.del_tags;

并行任务，阅后即焚

例如开启16个并行

abs(mod(hashtext(imei), 16))=?

-- CTE语法，支持阅后即焚的批量合并方法
with tmp as (delete from tag_log where ctid = any ( array (
  select ctid from tag_log where abs(mod(hashtext(imei), 16))=0 order by crt_time limit 10000  -- 按时序，批量取1万条，按HASH并行
  )) returning * )
, tmp1 as (select imei,
             uniq(sort(array_agg(case when action='insert' then tagids else -99999999 end))) - (-99999999) AS ins_tags,
             uniq(sort(array_agg(case when action='delete' then tagids else -99999999 end))) - (-99999999) AS del_tags
           from (select imei, action, unnest(tagids) as tagids from tmp) t group by imei)
insert into tbl3 (imei, tagids, ins_tags, del_tags)
select imei, ins_tags-del_tags, ins_tags, del_tags from tmp1
 on conflict (imei) do update set tagids=((tbl3.tagids | excluded.ins_tags) - excluded.del_tags), ins_tags=excluded.ins_tags, del_tags=excluded.del_tags;
写成函数，方便调用

create or replace function consume_tag_log(mo int, mov int, lim int) returns void as
$$

declare
begin
  execute format($_$with tmp as (delete from tag_log where ctid = any ( array (
  select ctid from tag_log where abs(mod(hashtext(imei), %s))=%s order by crt_time limit %s
  )) returning * )
, tmp1 as (select imei,
             uniq(sort(array_agg(case when action='insert' then tagids else -99999999 end))) - (-99999999) AS ins_tags,
             uniq(sort(array_agg(case when action='delete' then tagids else -99999999 end))) - (-99999999) AS del_tags
           from (select imei, action, unnest(tagids) as tagids from tmp) t group by imei)
insert into tbl3 (imei, tagids, ins_tags, del_tags)
select imei, ins_tags-del_tags, ins_tags, del_tags from tmp1
 on conflict (imei) do update set tagids=((tbl3.tagids | excluded.ins_tags) - excluded.del_tags), ins_tags=excluded.ins_tags, del_tags=excluded.del_tags$_$,
 mo, mov, lim);
end;

$$
 language plpgsql strict;


select consume_tag_log(16,0,10000);   -- 并行处理
select consume_tag_log(16,1,10000);
.....
select consume_tag_log(16,15,10000);
create or replace function consume_tag_log(lim int) returns void as
$$

declare
begin
  execute format($_$with tmp as (delete from tag_log where ctid = any ( array (
  select ctid from tag_log order by crt_time limit %s
  )) returning * )
, tmp1 as (select imei,
             uniq(sort(array_agg(case when action='insert' then tagids else -99999999 end))) - (-99999999) AS ins_tags,
             uniq(sort(array_agg(case when action='delete' then tagids else -99999999 end))) - (-99999999) AS del_tags
           from (select imei, action, unnest(tagids) as tagids from tmp) t group by imei)
insert into tbl3 (imei, tagids, ins_tags, del_tags)
select imei, ins_tags-del_tags, ins_tags, del_tags from tmp1
 on conflict (imei) do update set tagids=((tbl3.tagids | excluded.ins_tags) - excluded.del_tags), ins_tags=excluded.ins_tags, del_tags=excluded.del_tags$_$,
 lim);
end;

$$
 language plpgsql strict;


select consume_tag_log(10000);  -- 每次处理1万条
创建调度任务，执行消费函数调度即可。

阅后即焚的处理速度，每秒百万行。

《(OLTP) 高吞吐数据进出(堆存、行扫、无需索引) - 阅后即焚(读写大吞吐并测)》

性能验证

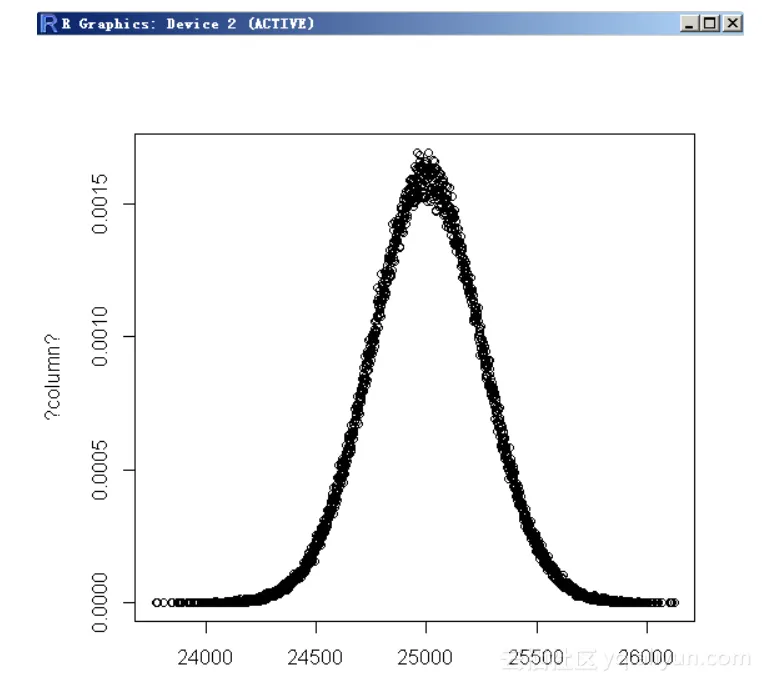

1、标签取值范围5万，正态分布

2、多表批量写入函数

create or replace function ins(
  imei text,
  tagids int[]
) returns void as
$$

declare
  suffix int := abs(mod(hashtext(imei),16));
begin
  execute format($_$insert into tag_log%s values ('%s', 'insert', '%s'::int[])$_$, suffix, imei, tagids);
end;

$$
 language plpgsql strict;

3、多表批量消费

标签表分表

do language plpgsql
$$

declare
begin
  for i in 0..15 loop
    execute format('create table tbl3_%s (like tbl3 including all) inherits(tbl3)', i);
  end loop;
end;

$$
;

多表批量消费

CREATE OR REPLACE FUNCTION public.consume_tag_log(suffix int, lim integer)
 RETURNS void
 LANGUAGE plpgsql
 STRICT
AS $function$
declare
begin
  execute format($_$with tmp as (delete from tag_log%s where ctid = any ( array (
  select ctid from tag_log%s order by crt_time limit %s  -- 按时序，批量取1万条，按HASH并行
  )) returning * )
, tmp1 as (select imei,
             uniq(sort(array_agg(case when action='insert' then tagids else -99999999 end))) - (-99999999) AS ins_tags,
     uniq(sort(array_agg(case when action='delete' then tagids else -99999999 end))) - (-99999999) AS del_tags
   from (select imei, action, unnest(tagids) as tagids from tmp) t group by imei)
insert into tbl3_%s (imei, tagids, ins_tags, del_tags)
select imei, ins_tags-del_tags, ins_tags, del_tags from tmp1
 on conflict (imei) do update set tagids=((tbl3_%s.tagids | excluded.ins_tags) - excluded.del_tags), ins_tags=excluded.ins_tags, del_tags=excluded.del_tags$_$,
 suffix, suffix, lim, suffix, suffix);
end;
$function$;

4、数据写入压测脚本

vi test.sql

\set tag1 random_gaussian(1, 50000, 20)
\set tag2 random_gaussian(1, 50000, 20)
\set tag3 random_gaussian(1, 50000, 20)
\set tag4 random_gaussian(1, 50000, 20)
\set tag5 random_gaussian(1, 50000, 20)
\set tag6 random_gaussian(1, 50000, 20)
\set tag7 random_gaussian(1, 50000, 20)
\set tag8 random_gaussian(1, 50000, 20)
\set imei random(1,1000000000)
select ins(:imei, (array[:tag1,:tag2,:tag3,:tag4,:tag5,:tag6,:tag7,:tag8])::int[]);

nohup pgbench -M prepared -n -r -P 1 -f ./test.sql -c 28 -j 28 -T 3000 >./tag.log 2>&1 &

5、数据消费，并行调度

用秒杀技术实现并行调度，避免单个HASH被重复调用。

《HTAP数据库 PostgreSQL 场景与性能测试之 30 - (OLTP) 秒杀 - 高并发单点更新》

这里直接用分区表写入的话，性能会更爽，原理请看如下：

《阿里云RDS PostgreSQL OSS 外部表 - (dblink异步调用封装)并行写提速案例》

vi test1.sql

\set mov random(0,15)
select consume_tag_log(:mov,10000) where pg_try_advisory_xact_lock(:mov);

nohup pgbench -M prepared -n -r -P 1 -f ./test1.sql -c 16 -j 16 -T 3000 >./consume.log 2>&1 &

6、压测结果

写入速度

单条单步写入，约 14.3万 行/s

改成多表批量写入，可以提高到100万+ 行/s

消费速度

单表并行批量消费，约 25.5万 行/s

改成多表并行批量消费，可以提高到 100万+ 行/s

查询速度，毫秒级

postgres=# explain (analyze,verbose,timing,costs,buffers) select count(imei) from tbl3 where tagids @> (array[25281,25288])::int[];
                                                           QUERY PLAN
--------------------------------------------------------------------------------------------------------------------------------
 Aggregate  (cost=224.50..224.51 rows=1 width=8) (actual time=2.745..2.746 rows=1 loops=1)
   Output: count(imei)
   Buffers: shared hit=193
   ->  Bitmap Heap Scan on public.tbl3  (cost=218.44..224.49 rows=5 width=33) (actual time=2.716..2.738 rows=9 loops=1)
         Output: imei, tagids, ins_tags, del_tags
         Recheck Cond: (tbl3.tagids @> '{25281,25288}'::integer[])
         Heap Blocks: exact=9
         Buffers: shared hit=193
         ->  Bitmap Index Scan on idx_tbl3_tagids  (cost=0.00..218.44 rows=5 width=0) (actual time=2.707..2.707 rows=9 loops=1)
               Index Cond: (tbl3.tagids @> '{25281,25288}'::integer[])
               Buffers: shared hit=184
 Planning time: 0.165 ms
 Execution time: 2.797 ms
(13 rows)

除了以上基于数组、GIN索引的设计，PostgreSQL还有一些技术，可以用在经营分析系统。

技术1 实时透视 - 技术之 - 流式统计

通过insert on conflict，流式的统计固定模型的维度数据。

《PostgreSQL 流式统计 - insert on conflict 实现流式 UV(distinct), min, max, avg, sum, count …》

满足这类查询的实时流式统计：

select a,count(*),sum(b),avg(b),min(b),max(b) from tbl group by a;

技术2 实时透视、估算 - 技术之 - 流式统计 + HLL

通过insert on conflict，流式的统计固定模型的维度数据。这里要用到hll插件，存储count(dinstinct x)的估值

《PostgreSQL 流式统计 - insert on conflict 实现流式 UV(distinct), min, max, avg, sum, count …》

《PostgreSQL hll (HyperLogLog) extension for “State of The Art Cardinality Estimation Algorithm” - 3》

《PostgreSQL hll (HyperLogLog) extension for “State of The Art Cardinality Estimation Algorithm” - 2》

《PostgreSQL hll (HyperLogLog) extension for “State of The Art Cardinality Estimation Algorithm” - 1》

满足这类查询的实时流式统计：

select a, count(distinct b) from tbl group by a;

技术3 实时透视、估算 - 技术之 - 计划估算

根据执行计划得到评估行。

《妙用explain Plan Rows快速估算行》

如果输入多个字段条件，为了提高行估算准确度，可以定义多字段统计信息，10新增的功能：

《PostgreSQL 10 黑科技 - 自定义统计信息》

满足这类查询的估算需求：

select count(*) from tbl where xxxx;

SQL换算成

select * from tbl where xxxx; -- 通过explain的行估算拿结果

技术4 实时透视、估算 - 技术之 - 采样估算

《秒级任意维度分析1TB级大表 - 通过采样估值满足高效TOP N等统计分析需求》

采样估算，适合求TOP N。

满足这类查询的估算需求：

select a from tbl group by a order by count(*) desc limit N;

技术5 实时圈选、透视 - 技术之 - GIN倒排

倒排索引针对多值类型，例如 hstore, array, tsvector, json, jsonb。

主树的K-V分别为：

element-ctid(行号)list or tree

辅树为

ctid list or tree

从而高效的满足这类查询的需求：

-- 包含哪些元素
select * from tbl where arr @> array[xx,xx];

-- 包含哪些任意元素之一
select * from tbl where arr && array[xx,xx];

内部使用BITMAP扫描方法，过滤到少量数据块。

《PostgreSQL 9种索引的原理和应用场景》

技术6 实时圈选、透视 - 技术之 - bitmap

这个方法非常的巧妙，将tag和imei做了倒转，以tag为key, imei为bitmap来存储。

create table tag_users (
  tagid int primary key, -- 标签
  imeibitmap varbit,     -- 每个imei用一个BIT位表示
);

查询换算：

-- 包含某些标签的用户
select bitand(imeibitmap) from tag_users where tagid in (?,?,...);

-- 包含任意标签的用户
select bitor(imeibitmap) from tag_users where tagid in (?,?,...);

案例参考：

《阿里云RDS for PostgreSQL varbitx插件与实时画像应用场景介绍》

《基于阿里云 RDS PostgreSQL 打造实时用户画像推荐系统(varbitx)》

技术7 实时圈选、透视 - 技术之 - 并行计算

PostgreSQL 10加入了并行计算的能力，在join , filter, seqscan, order by, agg, group等方面都支持并行。

性能指标参考：

《HTAP数据库 PostgreSQL 场景与性能测试之 23 - (OLAP) 并行计算》

技术8 实时圈选、透视 - 技术之 - MPP, 列存储, 位图索引

基于PostgreSQL的MPP 数据仓库Greenplum，支持列存储，位图索引。

用资源，暴力解决问题。

没有太多的设计技巧，堆机器就可以，但是本身的效率远比impalar, hive好很多。

Greenplum是非常值得推荐的OLAP数据库。在金融、政府、航空等大数据领域有众多案例。

决策支持技术

流式数据处理+UDF函数计算技术。可以满足实时决策的需求。

案例如下：

《HTAP数据库 PostgreSQL 场景与性能测试之 32 - (OLTP) 高吞吐数据进出(堆存、行扫、无需索引) - 阅后即焚(JSON + 函数流式计算)》

《HTAP数据库 PostgreSQL 场景与性能测试之 27 - (OLTP) 物联网 - FEED日志, 流式处理与阅后即焚 (CTE)》

相似案例举例

1、实时统计 count(distinct)估值，min, max, avg, sum, count精确值。

《PostgreSQL 流式统计 - insert on conflict 实现流式 UV(distinct), min, max, avg, sum, count …》

2、

《PostgreSQL 异步消息实践 - Feed系统实时监测与响应(如电商主动服务) - 分钟级到毫秒级的实现》

《(OLTP) 物联网 - FEED日志, 流式处理与阅后即焚 (CTE)》

3、让explain产生精确的多字段输入条件行数估值(select * from table where a=? and|or b=? ....)

《PostgreSQL 10 黑科技 - 自定义统计信息》

4、《恭迎万亿级营销(圈人)潇洒的迈入毫秒时代 - 万亿user_tags级实时推荐系统数据库设计》

《阿里云RDS for PostgreSQL varbitx插件与实时画像应用场景介绍》

《基于阿里云 RDS PostgreSQL 打造实时用户画像推荐系统(varbitx)》

5、决策支持，流式函数计算

《(OLTP) 高吞吐数据进出(堆存、行扫、无需索引) - 阅后即焚(JSON + 函数流式计算)》

《(OLTP) 高吞吐数据进出(堆存、行扫、无需索引) - 阅后即焚(读写大吞吐并测)》

6、圈人案例

《(OLAP) 用户画像圈人场景 - 数组相交查询与聚合》

《(OLAP) 用户画像圈人场景 - 数组包含查询与聚合》

7、时间、空间、多维圈人、透视案例

《空间|时间|对象圈人 + 透视 - 暨PostgreSQL 10与Greenplum的对比和选择》

《PostgreSQLGPDB 毫秒级海量时空数据透视典型案例分享》

《PostgreSQLGPDB 毫秒级海量多维数据透视案例分享》

8、视频网站透视案例

《音视图(泛内容)网站透视分析 DB设计 - 阿里云(RDS、HybridDB) for PostgreSQL最佳实践》

9、

《画像圈人 + 人群行为透视》

《奔跑吧，大屏 - 时间+空间实时四维数据透视》

《数据透视 - 商场(如沃尔玛)选址应用》

《海量用户实时定位和圈人 - 团圆社会公益系统(位置寻人圈人)》

《万亿级电商广告 - brin黑科技带你(最低成本)玩转毫秒级圈人(视觉挖掘姊妹篇) - 阿里云RDS PostgreSQL, HybridDB for PostgreSQL最佳实践》

《多字段，任意组合条件查询(无需建模) - 毫秒级实时圈人最佳实践》

10、

《经营、销售分析系统DB设计之PostgreSQL, Greenplum - 共享充电宝案例实践》

PgSQL · 应用案例 · 手机行业分析、决策系统设计-实时圈选、透视、估算

背景

经营分析设计示例

结构设计

需求与SQL设计

技术1 实时透视 - 技术之 - 流式统计

技术2 实时透视、估算 - 技术之 - 流式统计 + HLL

技术3 实时透视、估算 - 技术之 - 计划估算

技术4 实时透视、估算 - 技术之 - 采样估算

技术5 实时圈选、透视 - 技术之 - GIN倒排

技术6 实时圈选、透视 - 技术之 - bitmap

技术7 实时圈选、透视 - 技术之 - 并行计算

技术8 实时圈选、透视 - 技术之 - MPP, 列存储, 位图索引

决策支持技术

相似案例举例

热门文章

最新文章

相关课程

相关电子书

相关实验场景

探索云世界

热门

云计算

大数据

云原生

人工智能

数据库

开发与运维

活动广场

任务中心

训练营

直播

乘风者计划

下载

镜像站

技术资料

PgSQL · 应用案例 · 手机行业分析、决策系统设计-实时圈选、透视、估算

背景

经营分析设计示例

结构设计

需求与SQL设计

技术1 实时透视 - 技术之 - 流式统计

技术2 实时透视、估算 - 技术之 - 流式统计 + HLL

技术3 实时透视、估算 - 技术之 - 计划估算

技术4 实时透视、估算 - 技术之 - 采样估算

技术5 实时圈选、透视 - 技术之 - GIN倒排

技术6 实时圈选、透视 - 技术之 - bitmap

技术7 实时圈选、透视 - 技术之 - 并行计算

技术8 实时圈选、透视 - 技术之 - MPP, 列存储, 位图索引

决策支持技术

相似案例举例

热门文章

最新文章

相关课程

相关电子书

相关实验场景
