2017年的双十一圆满结束了，1682亿的成交额再一次刷新了记录，而HSF（High Speed Framework，分布式服务框架）当天调用量也突破了3.5万亿次，调用量是2016年双十一的三倍多。为了这不平凡的一天中，HSF经历了一年多的磨练，从架构升级到性能优化，从可用性提升到运维提升，完成了从2.1到2.2的全面升级，截止到双十一开始的一刻，HSF2.2在全网机器占比超过75%，并成功接受了大促考验。

从HSF2.1到HSF2.2的目标是提升HSF框架的扩展性、易用性和性能，相当于将原有HSF推倒了重新来过，因此涉及到的内容众多，这里不做展开，我们仅从架构升级、性能优化和运维提升三个方面来聊一下HSF2.2做了什么，有什么能帮到大家，以及如何解决了双十一的一些问题。

架构升级

HSF2.1主要被用户抱怨的一点就是扩展性不强，比如：不少用户想拦截调用请求但无法方便做到，只好退而求其次，使用代理来包装HSF的客户端或者服务端，这样做一来显得繁琐，二来出现问题不易排查。不光是用户的扩展支持的不好，框架自身对不同的开源组件适配也显得力不从心，比如：支持ZooKeeper作为注册中心的方案一直难以实施，原因在于框架内部与ConfigServer耦合过于紧密。无论是用户还是框架的维护者，都受限于现有架构，这是HSF需要改变的地方。

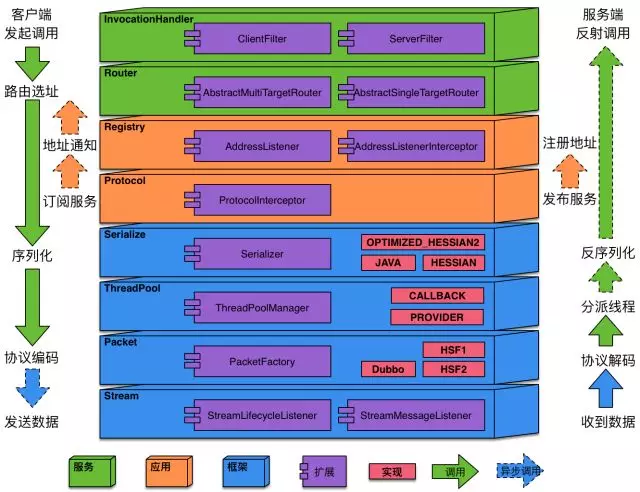

HSF2.2的架构与原有版本有了显著变化，首先是层与层之间的边界清晰，其次组件之间的关系职责明确，最后是扩展可替换的思想贯穿其中，下面我们先看一下新的架构：

可以看到HSF2.2从宏观上分为了三个域：框架、应用和服务，其中框架是对上层多个应用做支撑的基础，而服务属于具体的某个应用，从这种划分可以看出，HSF2.2是天然支持多应用（或多模块）部署的。每个域中，都有各自的功能组件，比如：服务域中的InvocationHandler就是对服务调用逻辑的抽象，通过扩展其中的ClientFilter或者ServerFilter完成对客户端或者服务端的调用处理工作，这里只是罗列了主要的功能组件和扩展点，以下是对它们的说明：

服务，对应于一个接口，它可以提供服务或者消费服务

组件名	扩展点	说明
InvocationHandler	ClientFilter	客户端调用拦截器，扩展它实现调用端的请求拦截处理
InvocationHandler	ServerFilter	服务端调用拦截器，扩展它实现服务端的请求拦截处理
Router	AbstractMultiTargetRouter	客户端调用多节点选择路由器，扩展它实现客户端调用多节点的路由
Router	AbstractSingleTargetRouter	客户端调用单节点选择路由器，扩展它实现客户端调用单节点的路由

应用，对应于一个应用或者一个模块，它管理着一组消费或者发布的服务

组件名	扩展点	说明
Registry	AddressListener	注册中心地址监听器，扩展它可以获取到注册中心推送的地址列表
Registry	AddressListenerInteceptor	注册中心地址拦截器，扩展它可以监听到注册中心推送地址并加以控制
Protocol	ProtocolInterceptor	订阅发布流程，扩展它可以捕获应用发布或者消费的具体服务

框架，对应于框架底层支持，它统一管理着线程、链接等资源

组件名	扩展点	说明
Serialize	Serializer	序列化和反序列化器，需要实现新的序列化方式可以扩展它
Packet	PacketFactory	协议工厂，适配不同的RPC框架协议需要扩展它
Stream	StreamLifecycleListener	长连接生命周期管理监听器，扩展它可以监听到长连接的建立和销毁等生命周期
Stream	StreamMessageListener	长连接事件监听器，扩展它可以监听到每条连接上跑的数据

分类介绍了HSF2.2的主要组件后，我们来看看架构的改变，扩展性的提升，能够为业务方，为他们更好的支持双十一带来什么。

纯异步调用拦截器

HSF异步future调用被业务方越来越多的使用，但是eagleeye对future调用的耗时统计上一直不准，因为future调用返回的是默认值，所以业务看到的是一次飞快的调用返回，它真实的耗时该如何度量？信息平台承载了集团的众多内部服务业务，一直苦于没有办法全面的监控HSF的调用记录，也无法做到异常报警，难道还要让所有的使用方配置代理？

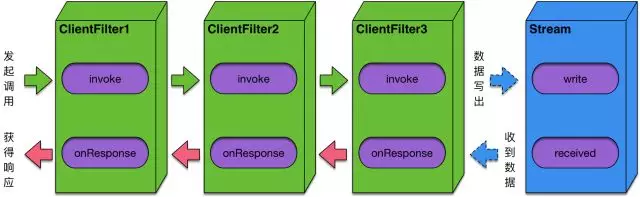

HSF2.2设计的InvocationHandler组件以及扩展，完美的解决了这个问题，我们近距离观察一下InvocationHandler以及其扩展，以客户端调用场景为例：一次调用是如何穿过用户扩展的调用拦截器的。

可以看到，HSF2.2定义的调用拦截器不是一个简单的正向invoke过程，它还具备响应回来时的逆向onResponse过程，这样一来一回很好的诠释了HSF同步调用异步执行的调用模型。用户可以通过在一次调用中计算invoke和onResponse之间的时差来获得调用的正确耗时，而不用关心HSF调用是同步还是异步，用户也可以扩展一个调用拦截器穿插在其中，用于监控HSF的调用内容，而不用让应用方做任何代码上的改造。

多应用支持

多模块部署一直是业务方同学探索的热点，从合并部署开始，HSF就有限的支持了多应用部署，但是一直没有将其融入到架构中。在HSF2.2中，应用不仅仅是作为托管服务的容器而是成为核心领域，多应用序列化的难题，就在应用层解决。

（模块在HSF2.2中也会被认为是一个应用，以下提到模块或者应用可以认为是一个概念。）

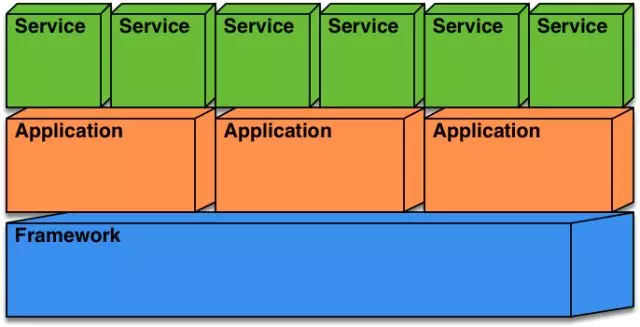

HSF2.2支持多个应用部署的结构如下图所示：

可以看到，HSF2.2框架域处于最底层，它向上为应用提供了线程、连接等多种资源的支持，而应用能够发布或者订阅多个服务，这些服务能够被应用统一管理，也支持更加精细化的配置，层与层的司职明确让HSF具有了良好的适应性。

性能优化

RPC流程中，序列化是开销很大的环节。尤其现在业务对象都很复杂，序列化开销更不容小觑。

下面先介绍下今年HSF针对Hessian的几个优化点。

优化1：元数据共享

hessian序列化会将两种信息写到输出流：

元数据：即类全名，字段名
值数据：即各个字段对应值（如果字段是复杂类型，则会递归传递该复杂类型的元数据和内部字段的值数据）

在hessian1协议里，每次写出Class A的实例时，都会写出Class A的元数据和值数据，就是会重复传输相同的元数据。针对这点，hessian2协议做了一个优化就是：在“同一次序列化上下文”里，如果存在Class A的多个实例，只会对Class A的元数据传输一次。该元数据会在对端被缓存起来重复使用，下次再序列化Class A的对象时，只需要先写出对元数据的一个引用句柄（缓存中的index，用一个int表示），然后直接写出值数据即可。接受方通过元数据句柄即可知道后面的值数据对应的类型。

这是一个极大的提升。因为编码字段名字（就是字符串）所需的字节数很可能比它对应的值（可能只是一个byte）更多。

不过在官方的hessian里，这个优化有两个限制：

序列化过程中类型对应的Class结构不能改变
元数据引用只能在“同一个序列化上下文”，这里的“上下文”就是指同一个HessianOutput和HessianInput。因为元数据的id分配和缓存分别是在HessianOutput和HessianInput里进行的

限制1我们可以接受，一般DO不会再运行时改变。但是限制2不太友好，因为针对每次请求的序列化和反序列化，HSF都需要使用全新构造的HessianOutput和HessianInput。这就导致每次请求都需要重新发送上次请求已经发送过的元数据。

针对限制2，HSF实现了跨请求元数据共享，这样只要发送过一次元数据，以后就再也不用发送了，进一步减少传输的数据量。实现机制如下：

修改hessian代码，将元数据id分配和缓存的数据结构从HessianOutput和HessianInput剥离出来。
修改HSF代码，将上述剥离出来的数据结构作为连接级别的上下文保存起来。
每次构造HessianOutput和HessianInput时将其作为参数传入。这样就达了跨请求复用元数据的目的。

该优化的效果取决于业务对象中，元数据所占的比例，如果“精心”构造对象，使得元数据所占比例很大，那么测试表现会很好，不过这没有意义。我们还是选取线上核心应用的真实业务对象来测试。从线上tcp dump了一个真实业务对象，测试同学以此编写测试用例得到测试数据如下：

新版本比老版本CPU利用率下降10%左右
新版本的网络流量相比老版本减少约17%

线上核心应用压测结果显示数据流量下降一般在15%~20%之间。

优化2：UTF8解码优化

hessian传输的字符串都是utf8编码的，反序列化时需要进行解码。

hessian现行的解码方式是逐个字符进行。代码如下：

private int parseUTF8Char() throws IOException {    int ch = _offset < _length ? (_buffer[_offset++] & 0xff) : read();

if (ch < 0x80)

return ch;

else if ((ch & 0xe0) == 0xc0) {
int ch1 = read();

int v = ((ch & 0x1f) << 6) + (ch1 & 0x3f);        return v;

} else if ((ch & 0xf0) == 0xe0) {

 int ch1 = read();

int ch2 = read();

int v = ((ch & 0x0f) << 12) + ((ch1 & 0x3f) << 6) + (ch2 & 0x3f);

return v;

} else

throw error("bad  utf-8  encoding  at  " + codeName(ch));

}

UTF8是变长编码，有三种格式：

1 byte format: 0xxxxxxx

2 byte format: 110xxxxx 10xxxxxx

3 byte format: 1110xxxx 10xxxxxx 10xxxxxx

上面的代码是对每个字节，通过位运算判断属于哪一种格式，然后分别解析。

优化方式是：通过unsafe将8个字节作为一个long读取，然后通过一次位运算判断这8个字节是否都是“1 byte format”，如果是（很大概率是，因为常用的ASCII都是“1 byte format”），则可以将8个字节直接解码返回。以前8次位运算，现在只需要一次了。如果判断失败，则按老的方式，逐个字节进行解码。主要代码如下：

private boolean parseUTF8Char_improved() throws IOException {

while (_chunkLength > 0) {

if (_offset >= _length && !readBuffer()) {

  return false;

}

int sizeOfBufferedBytes = _length - _offset;        int toRead = sizeOfBufferedBytes <= _chunkLength ? sizeOfBufferedBytes : _chunkLength;

// fast path for ASCII

int numLongs = toRead >> 3;

for (int i = 0; i < numLongs; i++) {

   long currentOffset = baseOffset + _offset;            long test = unsafe.getLong(_buffer, currentOffset);

if ((test & 0x8080808080808080L) == 0L) {                _chunkLength -= 8;

   toRead -= 8;

for (int j = 0; j < 8; j++) {                    _sbuf.append((char)(_buffer[_offset++]));                }

} else {

  break;

   }

}

for (int i = 0; i < toRead; i++) {            _chunkLength--;

int ch = (_buffer[_offset++] & 0xff);

   if (ch < 0x80) {                _sbuf.append((char)ch);

     } else if ((ch & 0xe0) == 0xc0) {

   int ch1 = read();

int v = ((ch & 0x1f) << 6) + (ch1 & 0x3f);

     _sbuf.append((char)v);

    } else if ((ch & 0xf0) == 0xe0) {

         int ch1 = read();

    int ch2 = read();

   int v = ((ch & 0x0f) << 12) + ((ch1 & 0x3f) << 6) + (ch2 & 0x3f);

       _sbuf.append((char)v);

    } else

    throw error("bad utf-8 encoding at " + codeName(ch));

}

}

return true;
}

同样使用线上dump的业务对象进行对比，测试结果显示该优化带来了 17% 的性能提升：

time: 981

improved utf8 decode time: 810

(981-810)/981 = 0.1743119266055046

优化3：异常流程改进

hessian在一些异常场景下，虽然业务不一定报错，但是性能却很差。今年我们针对两个异常场景做了优化。

UnmodifiableSet构造异常

某核心应用压测发现大量如下错误：

java.util.Collections$UnmodifiableSet

========================================================================================

java.lang.Throwable.(Throwable.java:264)

java.lang.Exception.(Exception.java:66)

java.lang.ReflectiveOperationException.(ReflectiveOperationException.java:56)

java.lang.InstantiationException.(InstantiationException.java:63)

java.lang.Class.newInstance(Class.java:427)

com.taobao.hsf.com.caucho.hessian.io.CollectionDeserializer.createList(CollectionDeserializer.java:107)

com.taobao.hsf.com.caucho.hessian.io.CollectionDeserializer.readLengthList(CollectionDeserializer.java:88)

com.taobao.hsf.com.caucho.hessian.io.Hessian2Input.readObject(Hessian2Input.java:1731)

com.taobao.hsf.com.caucho.hessian.io.UnsafeDeserializer$ObjectFieldDeserializer.deserialize(UnsafeDeserializer.java:387)

这是Hessian对UnmodifiableSet反序列化的一个问题，因为UnmodifiableSet没有默认构造函数，所以Class.newInstance会抛出，出错之后Hessian会使用HashSet进行反序列化，所以业务不会报错，但是应用同学反馈每次都处理异常，对性能影响比较大。

另外Collections$UnmodifiableCollection，Collections$UnmodifiableList， Collections$UnmodifiableMap， Arrays$ArrayList也有一样的问题。

针对这些构造函数一定会出错的类型，我们修改了Hessian的代码直接跳过构造函数的逻辑，较少不必要的开销。

重复加载缺失类型

某核心应用压测发现大量线程block在ClassLoader.loadClass方法

"HSFBizProcessor-DEFAULT-7-thread-1107" #3049 daemon prio=10 os_prio=0 tid=0x00007fd127cad000 nid=0xc29 waiting for monitor entry [0x00007fd0da2c9000]

java.lang.Thread.State: BLOCKED (on object monitor)

at com.taobao.pandora.boot.loader.LaunchedURLClassLoader.loadClass(LaunchedURLClassLoader.java:133)

- waiting to lock <0x0000000741ec9870> (a java.lang.Object)

atjava.lang.ClassLoader.loadClass(ClassLoader.java:380)

at java.lang.Class.forName0(Native Method)

at java.lang.Class.forName(Class.java:348)

at com.taobao.hsf.com.caucho.hessian.io.SerializerFactory.getDeserializer(SerializerFactory.java:681)

排查确认是业务二方包升级，服务端客户端二方包版本不一致，导致老版本的一边反复尝试加载对应的新增类型。虽然该问题并没有导致业务错误，但是确严重影响了性能，按应用同学的反馈，如果每次都尝试加载缺失类型，性能会下降一倍。

针对这种情况，修改hessian代码，将确认加载不到的类型缓存起来，以后就不再尝试加载了。

优化4： map操作数组化

大型系统里多个模块间经常通过Map来交互信息，互相只需要耦合String类型的key。常见代码如下：

public static final String key = "mykey";

Map<String,Object> attributeMap = new HashMap<String,Object>();

Object value = attributeMap.get(key);

大量的Map操作也是性能的一大消耗点。HSF今年尝试将Map操作进行了优化，改进为数组操作，避免了Map操作消耗。新的范例代码如下：

public static final AttributeNamespace ns = AttributeNamespace.createNamespace("mynamespace");

public static final AttributeKey key = new AttributeKey(ns, "mykey");

DefaultAttributeMap attributeMap = new DefaultAttributeMap(ns, 8);

Object value = attributeMap.get(key);

工作机制简单说明如下:

key类型由String改为自定义的AttributeKey，AttributeKey会在初始化阶段就去AttributeNamespace申请一个固定id
map类型由HashMap改为自定义的DefaultAttributeMap，DefaultAttributeMap 内部使用数组存放数据
操作DefaultAttributeMap直接使用AttributeKey里存放的id作为index访问数组即可，避免了hash计算等一系列操作。核心就是将之前的字符串key和一个固定的id对应起来，作为访问数组的index

对比HashMap和DefaultAttributeMap，性能提升约30%。

HashMap put time(ms) : 262

ArrayMap put time(ms) : 185

HashMap get time(ms) : 184

ArrayMap get time(ms) : 126

在刚刚过去的 2017 年双 11 中，HSF服务治理（HSFOPS）上线了诸多提升应用安全、运维效率的新功能，如：

服务鉴权
单机运维
连接预热

其中，在今年双11中发挥最大价值的，当属 HSF 连接预热功能。

HSF 连接预热功能，可以帮助应用提前建立起和 Providers 之间的连接，从而避免首次调用时因连接建立造成的 rt 损耗。

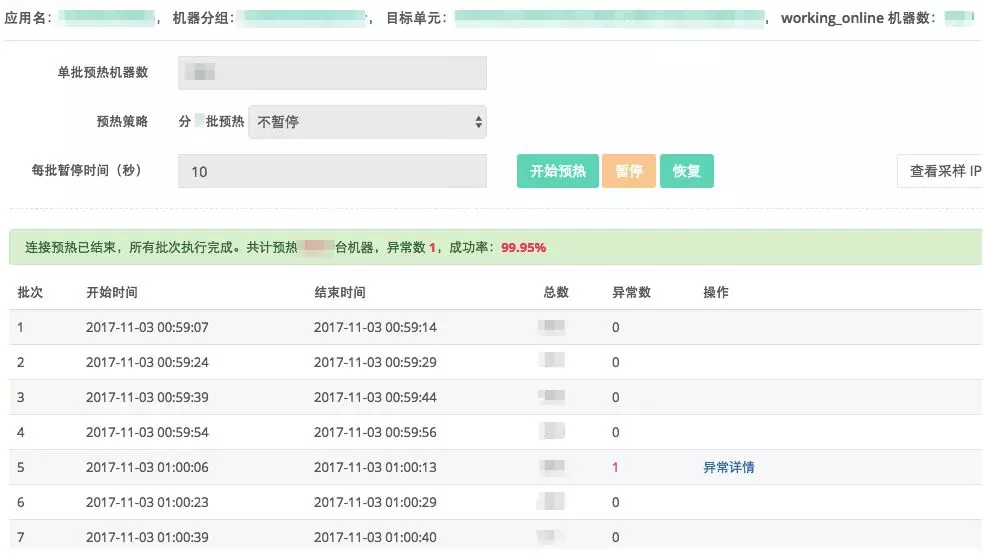

HSF服务治理平台的连接预热功能，支持指定应用、机器分组以及单元环境的预热，并且可以指定预热执行计划，并支持按预热批次暂停、恢复预热。在 2017 双 11 预热完成后，目标应用集合整体连接数增长大于50%，部分应用增长达 40 倍，符合连接预热的预期。

小结

架构升级使HSF能够从容的应对未来的挑战，性能优化让我们在调用上追求极致，运维提升更是将眼光拔高到全局去思考问题，这些改变共同的组成了HSF2.1到HSF2.2的变革，而这次变革不仅仅是稳定的支撑2017年的双十一，而是开启了服务框架下一个十年。
