一、系统架构设计

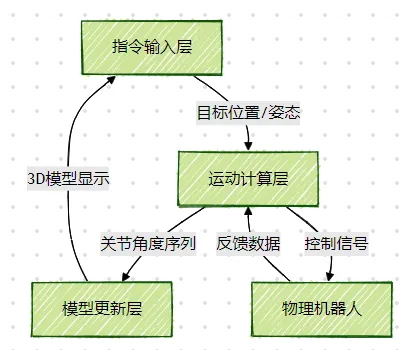

LabVIEW控制6轴机器人3D模型的核心架构分为3层，实现“指令输入-运动计算-模型更新”的闭环控制：
指令输入层：通过前面板控件（如滑块、按钮、文本框）或外部设备（如游戏手柄、示教器）输入目标位置/姿态指令。
运动计算层：运行正逆运动学算法，将目标指令转换为6个关节的角度值；通过轨迹规划（如直线、圆弧插补）生成平滑的关节运动序列。
模型更新层：将关节角度转换为3D模型的变换参数（平移、旋转），驱动3D模型实时更新，同时同步控制物理机器人（若连接）。
二、核心实现步骤
1. 通信连接（以TCP/IP为例）
LabVIEW与6轴机器人的通信通常采用TCP/IP协议（支持以太网或Wi-Fi），步骤如下：
机器人端配置：将机器人控制器（如ABB IRC5、KUKA KRC4）设置为“服务器”模式，指定IP地址（如192.168.1.100）和端口（如8080）。
LabVIEW端配置：使用
TCP Open Connection函数连接机器人IP和端口，通过TCP Write发送控制指令（如关节角度、目标位置），通过TCP Read接收反馈数据（如当前位置、速度）。示例代码片段（LabVIEW）：
// 连接机器人 TCP Open Connection("192.168.1.100", 8080, &connectionID); // 发送关节角度指令（6个关节，单位：度） char cmd[] = "JOINT 30 45 60 90 120 150"; TCP Write(connectionID, cmd, strlen(cmd)); // 接收反馈数据 char feedback[1024]; TCP Read(connectionID, feedback, 1024);
注意：需确保机器人与LabVIEW在同一网段，且防火墙允许该端口通信。
2. 3D模型导入与显示
LabVIEW通过3D Picture控件显示机器人3D模型，支持导入VRML（.wrl）或STL（.stl）格式的模型文件（由SolidWorks、UG等CAD软件导出）。步骤如下：
导入模型：使用
Load VRML File函数加载模型文件，通过Add Object函数将模型添加到3D场景中。坐标校准：调整模型的初始位置（如将机器人底座置于场景原点），确保模型关节与运动学模型的坐标系一致。
示例代码片段（LabVIEW）：
// 加载VRML模型 Path path = "C:\\RobotModel.wrl"; ObjectHandle model = LoadVRMLFile(path); // 添加模型到场景 AddObject(scene, model); // 设置模型初始位置（x=0, y=0, z=0） SetTranslation(model, 0, 0, 0);
注意：模型文件需与运动学模型的关节数量、坐标系一致，否则会导致运动不匹配。
3. 运动学算法实现
6轴机器人的核心是正逆运动学（Forward/Inverse Kinematics），用于将关节角度与目标位置相互转换：
正运动学：已知6个关节的角度，计算末端执行器的位置（x, y, z）和姿态（roll, pitch, yaw）。
逆运动学：已知末端执行器的目标位置/姿态，计算6个关节的角度（需处理多解问题，选择最优解）。
LabVIEW中可通过矩阵运算或调用外部DLL（如MATLAB编译的MEX文件）实现运动学算法。例如，逆运动学可采用解析法（如PUMA机器人的几何解法）或数值法（如牛顿迭代法）。
示例代码片段（LabVIEW矩阵运算）：
// 逆运动学计算（简化版，假设已知目标位置x=100, y=200, z=300）
double x = 100, y = 200, z = 300;
double theta1 = atan2(y, x); // 关节1角度
double r = sqrt(x*x + y*y);
double theta2 = atan2(z, r); // 关节2角度
// ... 计算其他关节角度（theta3-theta6）
// 输出关节角度数组
double jointAngles[6] = {
theta1, theta2, theta3, theta4, theta5, theta6};
注意：运动学算法需与机器人的D-H参数（Denavit-Hartenberg）一致，否则会导致位置误差。
4. 轨迹规划
轨迹规划用于生成平滑的关节运动序列，避免机器人运动时出现抖动或冲击。常见的轨迹规划方法有：
直线插补：末端执行器沿直线从起点到终点，关节角度通过线性插值生成。
圆弧插补：末端执行器沿圆弧运动，关节角度通过圆弧参数方程生成。
样条插补：采用三次样条曲线生成平滑轨迹，适用于复杂路径。
LabVIEW中可通过循环结构实现轨迹规划，例如：
// 直线插补示例（从当前位置到目标位置）
double startAngles[6] = {
0, 0, 0, 0, 0, 0};
double targetAngles[6] = {
30, 45, 60, 90, 120, 150};
int steps = 100; // 插补步数
for (int i = 0; i < steps; i++) {
double currentAngles[6];
for (int j = 0; j < 6; j++) {
currentAngles[j] = startAngles[j] + (targetAngles[j] - startAngles[j]) * i / steps;
}
// 发送当前关节角度到机器人
SendJointAngles(currentAngles);
// 更新3D模型
UpdateRobotModel(currentAngles);
Delay(10); // 10ms延迟，控制运动速度
}
5. 3D模型实时更新
3D模型的实时更新需将关节角度转换为模型的变换参数（平移、旋转）。步骤如下：
关节映射：将机器人的6个关节与3D模型的关节关联（如模型的根关节对应机器人的底座关节）。
变换计算：根据关节角度计算模型的旋转矩阵（如绕x/y/z轴的旋转），通过
SetRotation函数应用到模型。示例代码片段（LabVIEW）：
// 更新机器人模型（根据关节角度） void UpdateRobotModel(double jointAngles[6]) { // 关节1旋转（绕z轴） SetRotation(model->joint1, jointAngles[0], 0, 0, 1); // 关节2旋转（绕y轴） SetRotation(model->joint2, jointAngles[1], 0, 1, 0); // ... 更新其他关节 // 刷新3D场景 RefreshScene(scene); }
注意：需确保模型的关节顺序与机器人的关节顺序一致，否则会导致模型运动方向错误。
三、关键功能扩展
1. 碰撞检测
为避免机器人运动时与障碍物碰撞，可添加碰撞检测功能：
障碍物建模：在3D场景中添加障碍物模型（如立方体、圆柱体）。
碰撞判断：使用
Check Collision函数判断机器人模型与障碍物是否相交，若相交则停止运动。示例代码片段（LabVIEW）：
// 碰撞检测 if (CheckCollision(robotModel, obstacleModel)) { // 停止机器人运动 StopRobot(); // 显示报警信息 ShowError("Collision Detected!"); }
2. 数据可视化
LabVIEW提供丰富的可视化工具，用于显示机器人的运行状态：
关节角度曲线：使用
Waveform Chart显示6个关节的角度随时间的变化。末端位置曲线：使用
XY Graph显示末端执行器的x/y/z坐标随时间的变化。状态指示灯：使用
Boolean Indicator显示机器人是否处于运动状态、是否有故障。
3. 远程控制
通过LabVIEW Web Server或MQTT协议，可实现机器人的远程控制：
Web Server：将LabVIEW前面板发布为网页，通过互联网访问并控制机器人。
MQTT：使用
MQTT Publish函数将控制指令发送到云端，机器人通过MQTT Subscribe接收指令。
参考代码 labview控制6轴机器人3D模型 www.youwenfan.com/contentalh/182478.html
四、项目资源与工具
1. 开发环境
LabVIEW版本：LabVIEW 2020及以上（支持3D Picture控件、TCP/IP函数）。
工具包：LabVIEW Robotics Module（可选，提供机器人专用函数）、LabVIEW Control Design Toolkit（用于运动学算法）。
2. 硬件工具
6轴机器人：如ABB IRB 120、KUKA KR 6 R900（支持TCP/IP通信）。
编码器：用于反馈关节角度（若机器人无内置编码器）。
3. 参考资料
LabVIEW官方文档：《LabVIEW 3D Picture Control User Manual》、《LabVIEW TCP/IP Communication》。
机器人学教材：《机器人学导论》（John Craig）、《工业机器人控制技术》。
五、总结
LabVIEW控制6轴机器人3D模型的实现流程为：通信连接→3D模型导入→运动学算法→轨迹规划→模型更新。通过LabVIEW的图形化编程，可快速实现机器人的运动控制和3D可视化，适用于工业自动化、机器人教学等场景。
