💥1 概述

计算具有任意和均匀磁化（例如轴向和直径向磁化圆柱体作为特例）的圆柱形和环形永磁体的磁场和磁场梯度，或者等效地计算轴向螺线管。这些函数可用于计算永磁体圆柱体施加给磁偶极子的扭矩和力（分别为磁场和磁场梯度）。

计算具有轴向或直径向磁化的同轴永磁体圆柱体之间的力和力矩。

可视化磁场和磁场梯度的函数。注：此库中实现的表达式基于均匀磁化的基本假设，这对于由现代高级磁性材料（如SmCo、NdFeB或磁化率

 <0.1

 负磁铁等）制成的磁铁是一个优秀的近似。与常见的数值方法（如有限元（FE）方法或直接数值积分）相比，其主要优点是快速的计算时间，约为微秒级，这使得高效的多变量参数空间分析和解决永久磁铁排列的全局优化问题成为可能。

一、轴向磁铁与环状磁铁的定义及结构参数

1. 轴向磁铁

• 定义：磁化方向平行于几何轴线，南北极分布于端面。 编辑

• 典型结构：圆柱/圆盘/环形，磁力线沿轴线闭合。
• 磁化方向：轴向磁化（沿厚度方向）为主，少数为径向磁化。

• 关键参数：


  编辑

  编辑

2. 环状磁铁

• 定义：中心有孔的环形磁体，磁场集中于环内，外部磁场弱。

• 磁化方向：分轴向（N/S极在上下表面）或径向（N/S极在内/外壁）。
• 特点：高磁场稳定性、抗干扰性强。

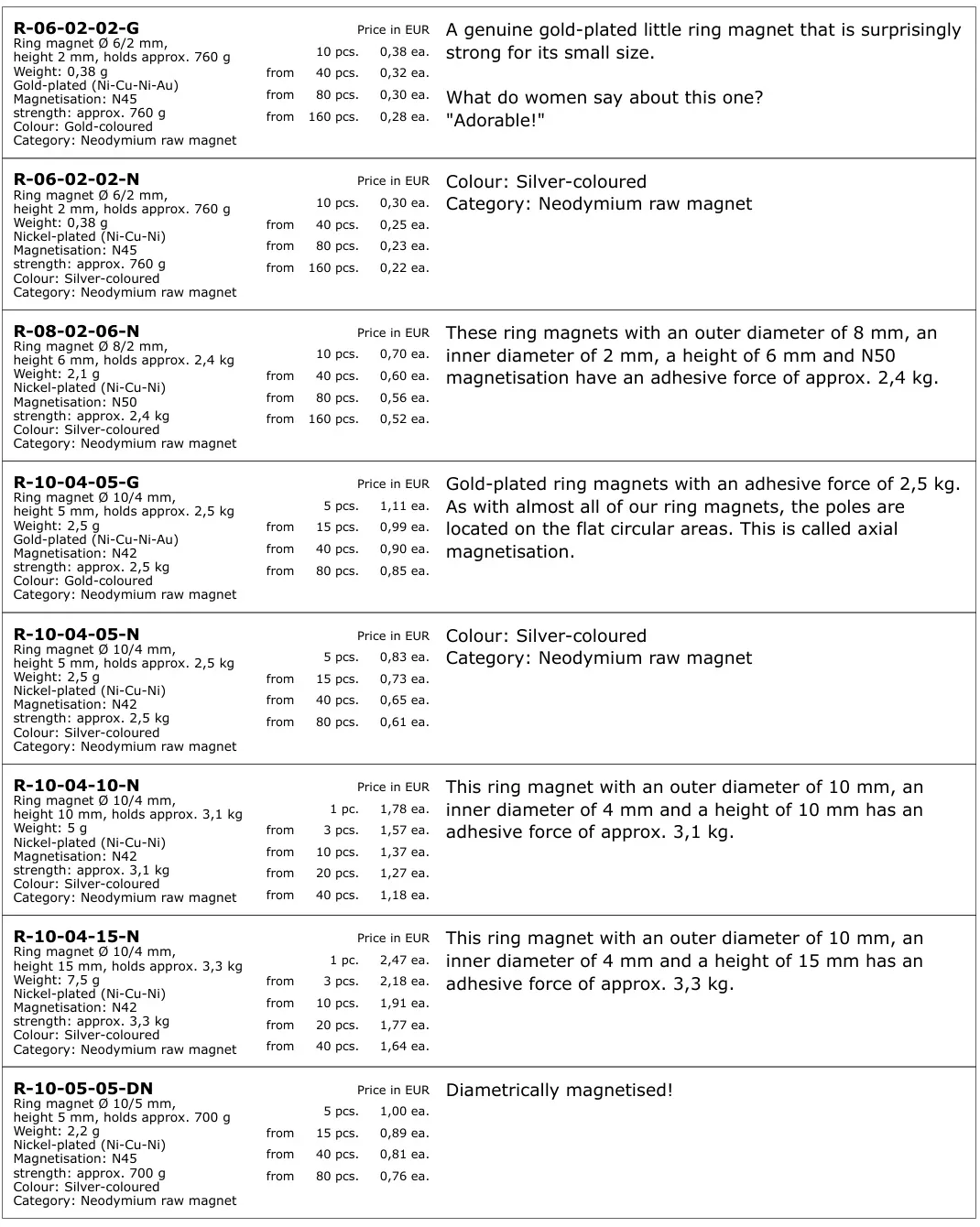

• 关键参数：


  编辑

二、磁场分布模型及影响因素

1. 轴向磁铁磁场分布

• 模型特征：

• 磁场沿轴线对称，中心强度最高。

  编辑
• 磁铁间距（L）增大时，磁场强度波动范围扩大（图5，）。

• 影响因素：

• 磁化方向：轴向磁化比径向磁场更均匀。

  编辑
• 材料等级：N52钕磁铁比N35磁场强度高30%。
• 温度：>80°C时钕磁铁磁场衰减。

2. 环状磁铁磁场分布

• 模型特征：

• 轴向磁化：磁场线从N极垂直穿出，在环中心形成平行场。
• 径向磁化：磁场集中于内壁/外壁，中心区域弱。

• 解析模型：

• 标量磁位法结合二项式定理，误差<7%。

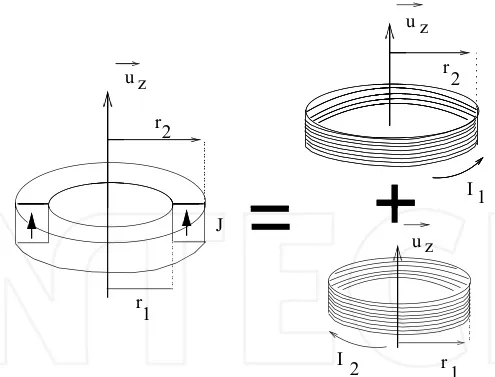

• 安培等效模型：分解为同心圆环电流（图2，）。

  编辑

三、磁场计算方法对比

注：环状磁铁径向极化时，库仑模型与安培模型结果一致。

四、实际应用案例

1. 轴向磁铁应用

• 磁悬浮轴承：

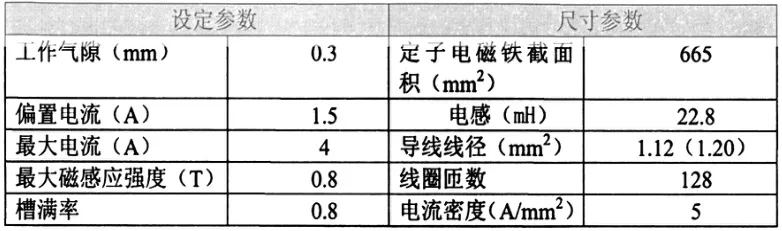

• 参数：偏置电流1.5A，槽满率0.8，实现零摩擦悬浮。

• 离子源装置：

• 优化磁铁间距（L=6mm）提升轴向磁场均匀性。

2. 环状磁铁应用

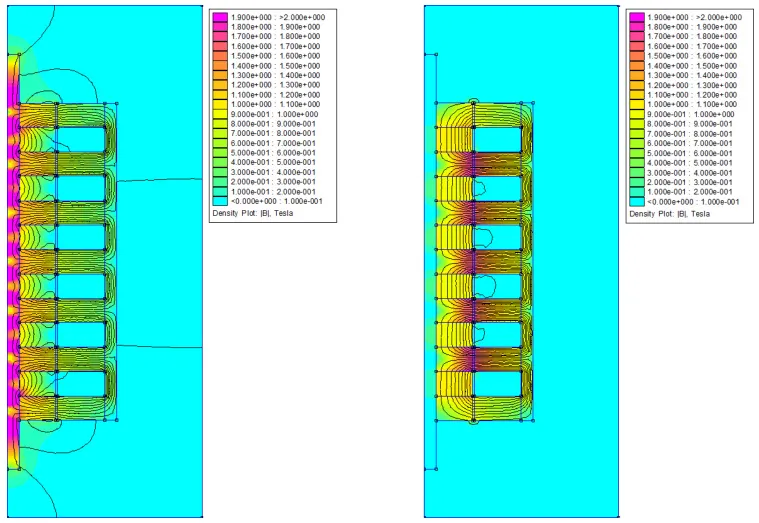

• 永磁轴承： 编辑

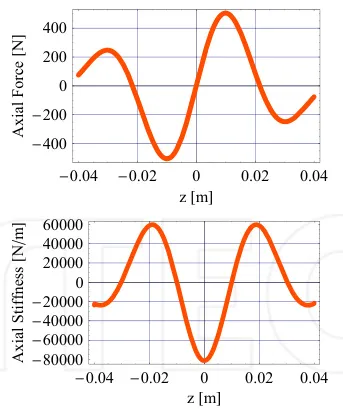

• 5环堆叠时轴向刚度周期性波动，适用于精密旋转设备。

• 多极磁铁系统：

• 四极/七极钕磁铁构建梯度磁场，偏转原子轨迹精度达99%。

3. 磁场优化技术

• 削斜工艺：修正二极磁铁场梯度指数。
• 镜像板加载：减少磁场畸变（同文献）。

五、研究挑战与前沿

1. 高温超导磁铁：突破钕磁铁80°C工作限制。
2. 动态磁场测量：矩阵线圈技术捕捉快脉冲磁铁瞬态响应。
3. 生物安全性：强磁场干扰心脏起搏器（案例，）。

设计建议：

• 轴向磁铁优选N50+等级，环状磁铁需明确磁化方向（轴向/径向）。
• 高精度场景建议结合Ansoft Maxwell仿真与实验标定。

  编辑查看

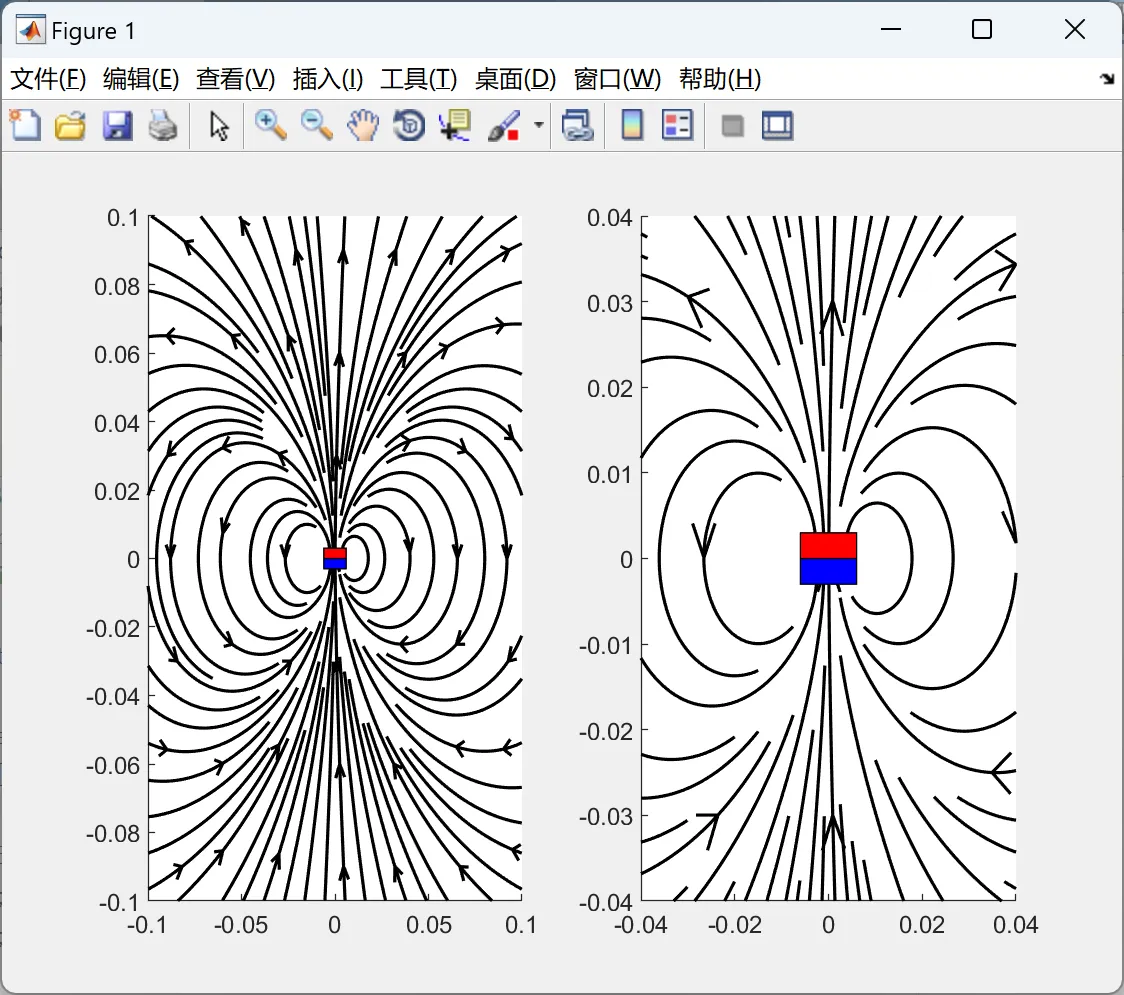

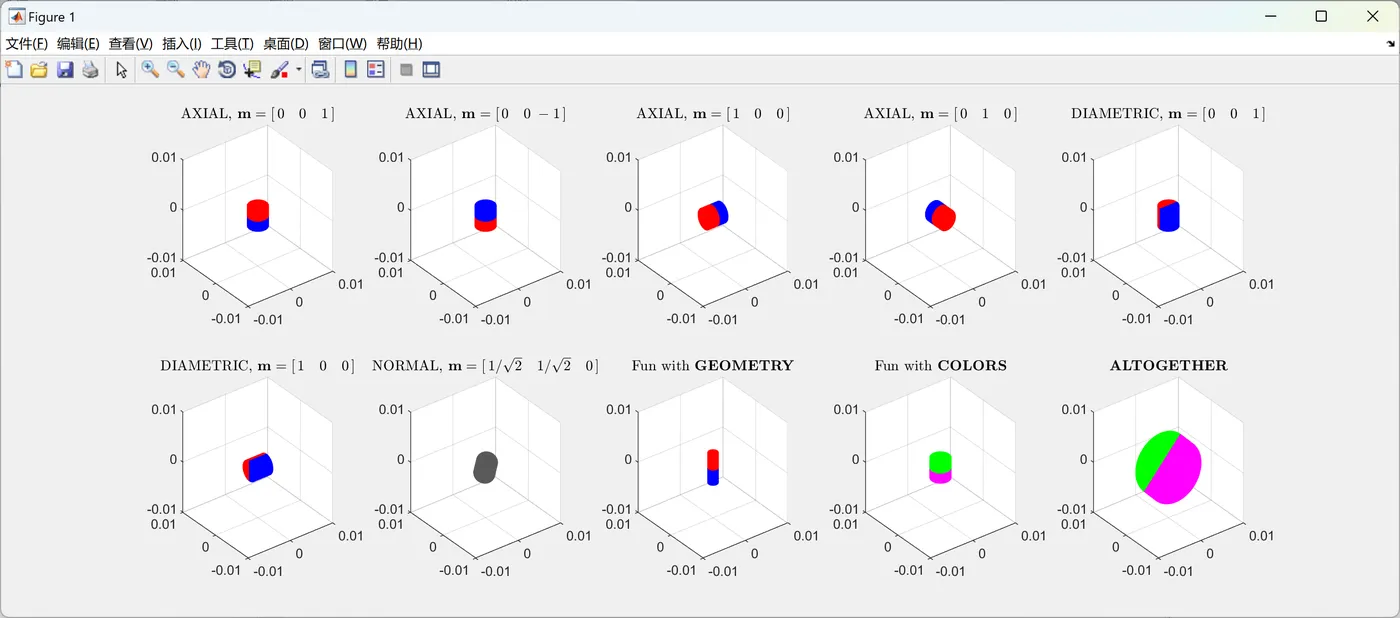

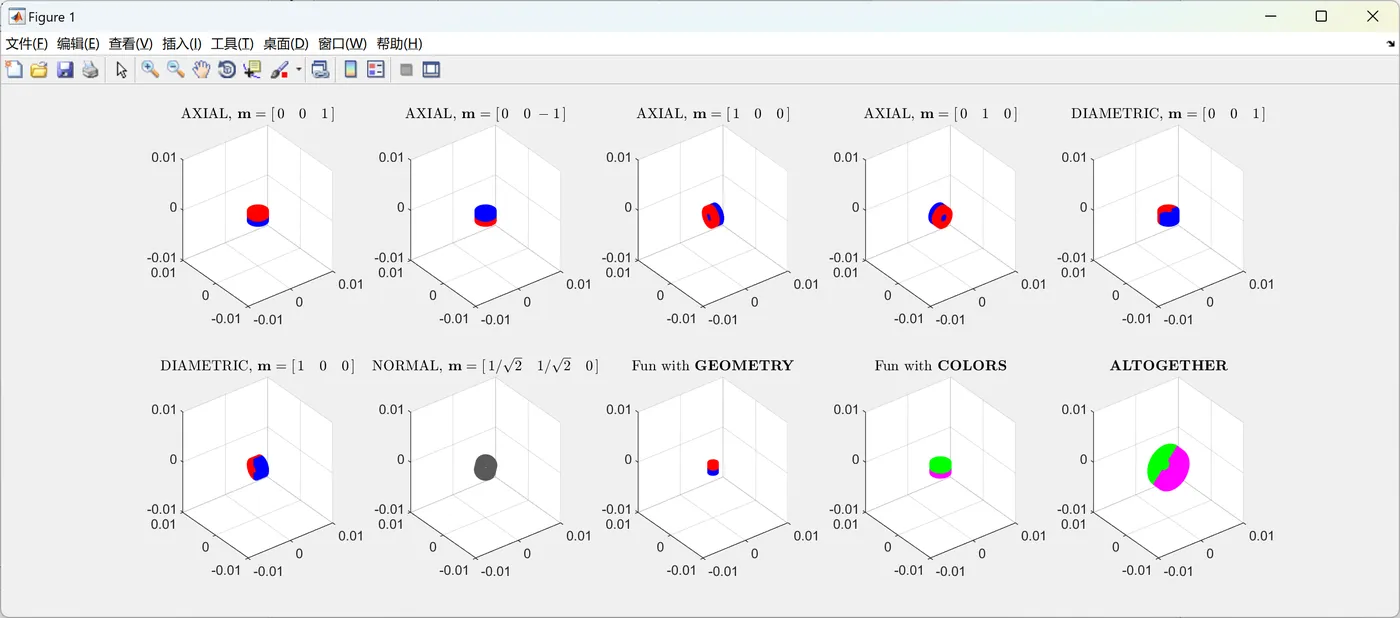

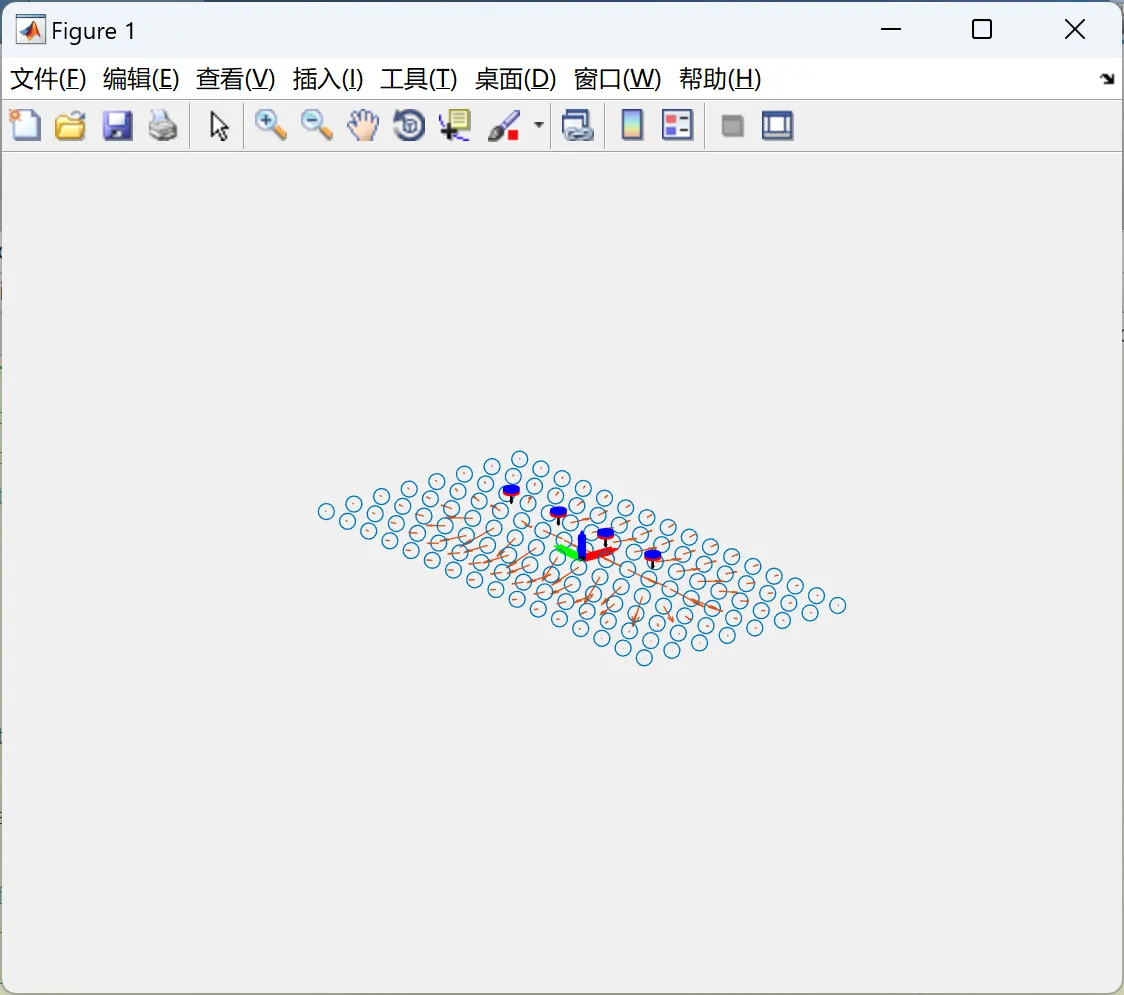

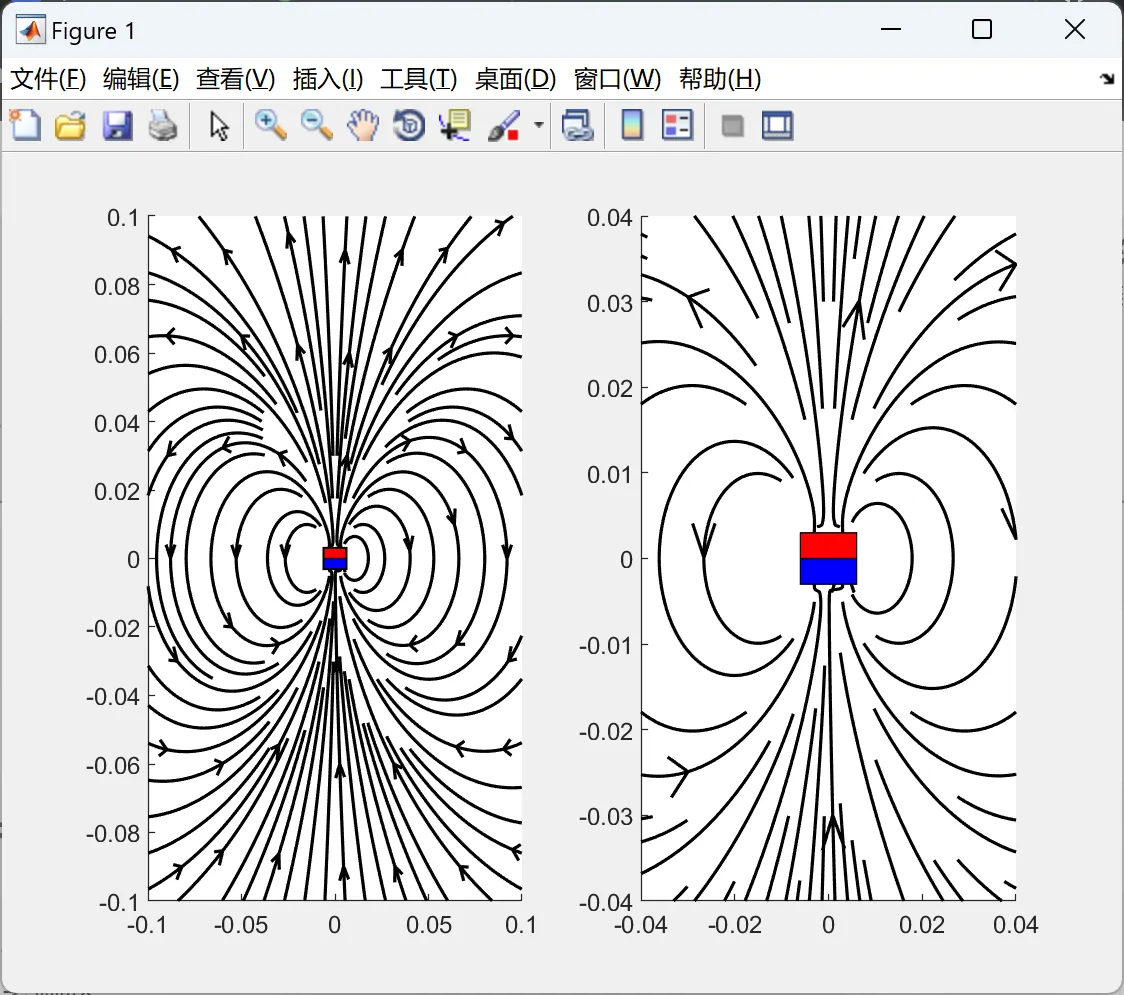

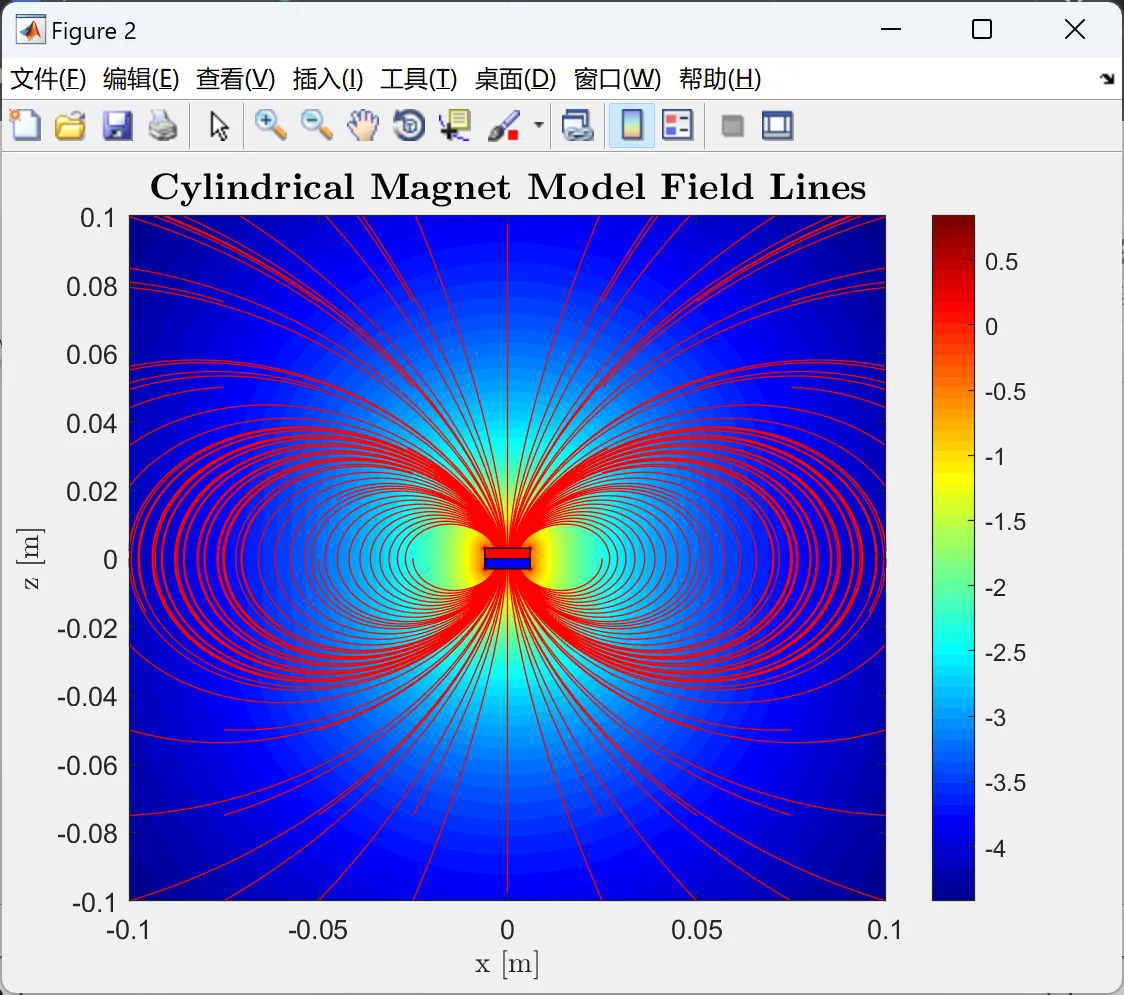

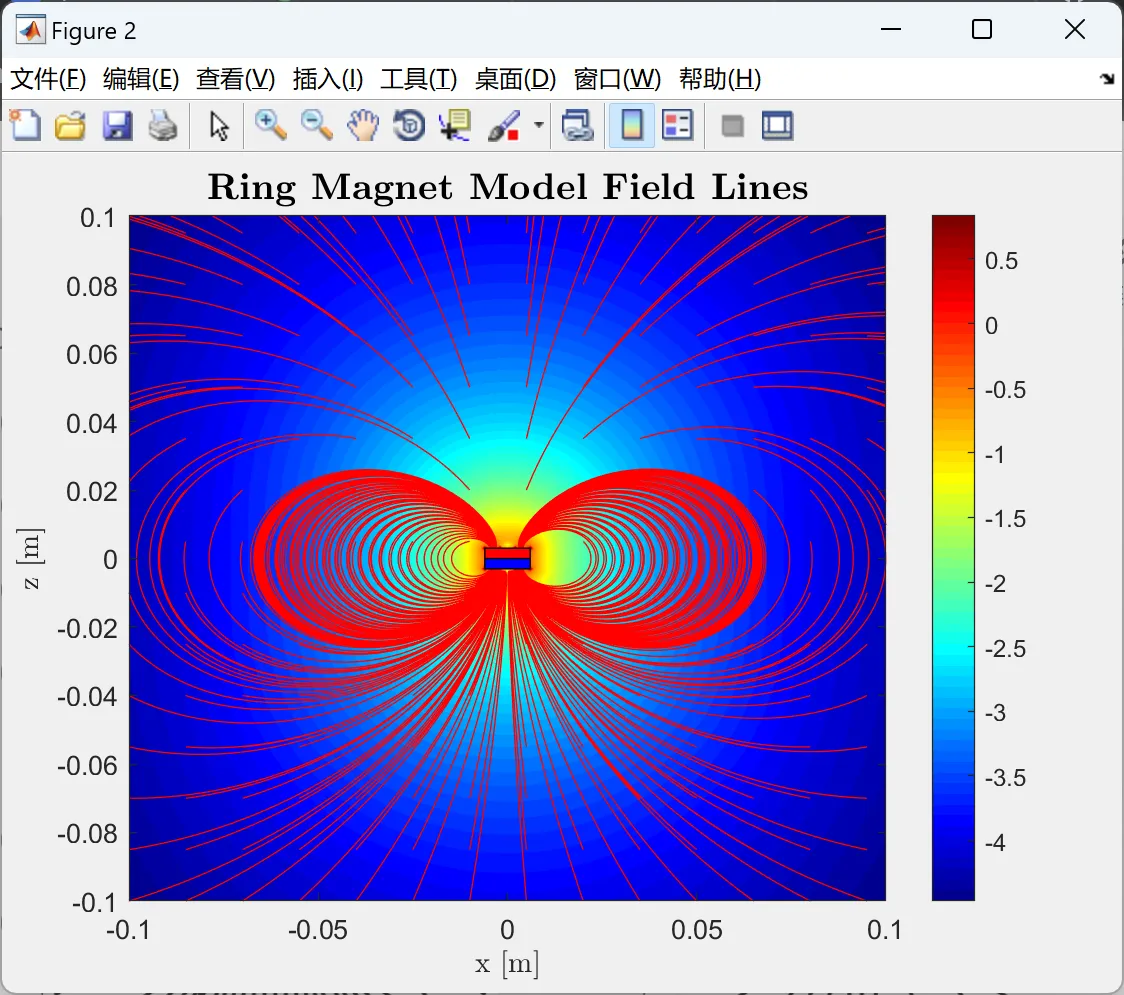

📚2 运行结果
