1.课题概述
基于PI控制算法的pwm直流电机控制系统Simulink建模与仿真，对比基于PI控制器的直流电机控制系统。仿真结果得到基于PI控制算法的pwm直流电机控制系统，其控制性能优于基于PI控制器的直流电机控制系统。

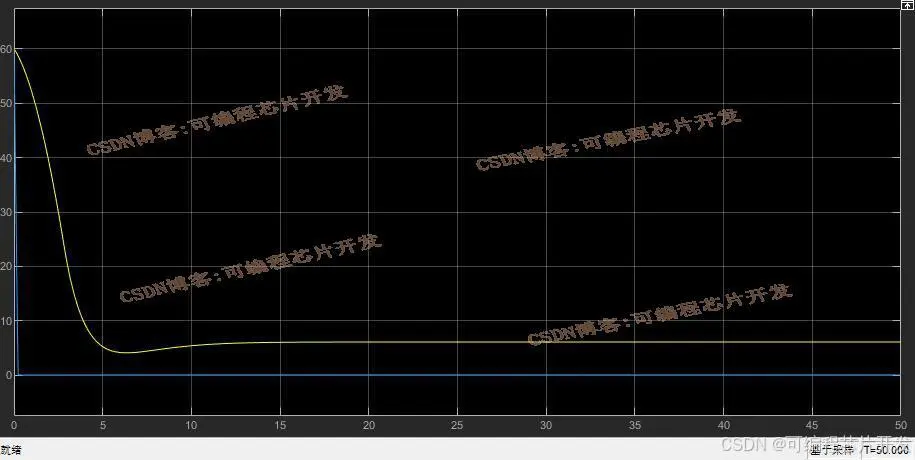

2.系统仿真结果
（完整程序运行后无水印）

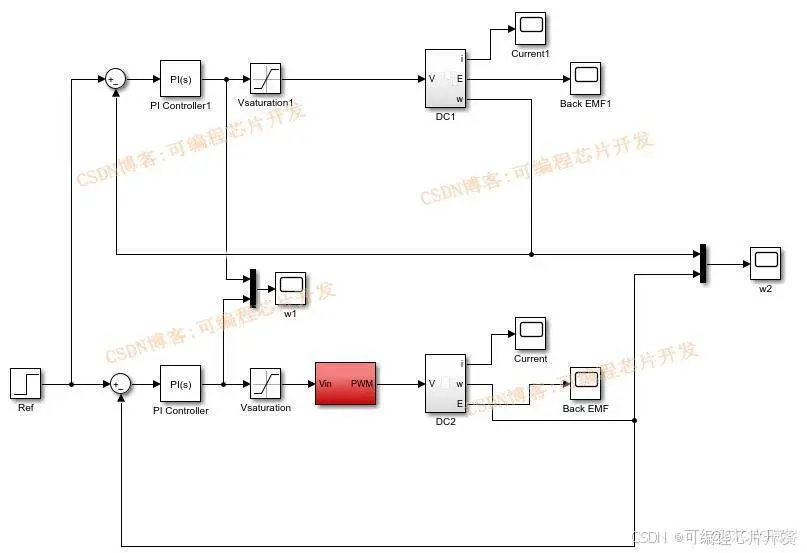

3.核心程序与模型
版本：MATLAB2022a
4.系统原理简介
基于比例积分(Proportional-Integral, PI)控制算法的PWM直流电机控制系统是一种广泛应用的控制策略，用于实现电机转速的精确控制。该系统通过实时调整电机的输入电压（即PWM信号的占空比），以响应实际转速与设定转速之间的偏差，从而维持或改变电机的转速。一个典型的基于PI控制的PWM直流电机控制系统包括以下几个部分：
1.传感器：用于检测电机的实际转速或位置，如光电编码器、霍尔传感器等。
2.控制器：实现PI控制算法，根据实际转速与设定转速的偏差计算出控制信号。
3.PWM发生器：接收控制器输出的控制信号，生成相应的PWM信号，用于驱动电机。

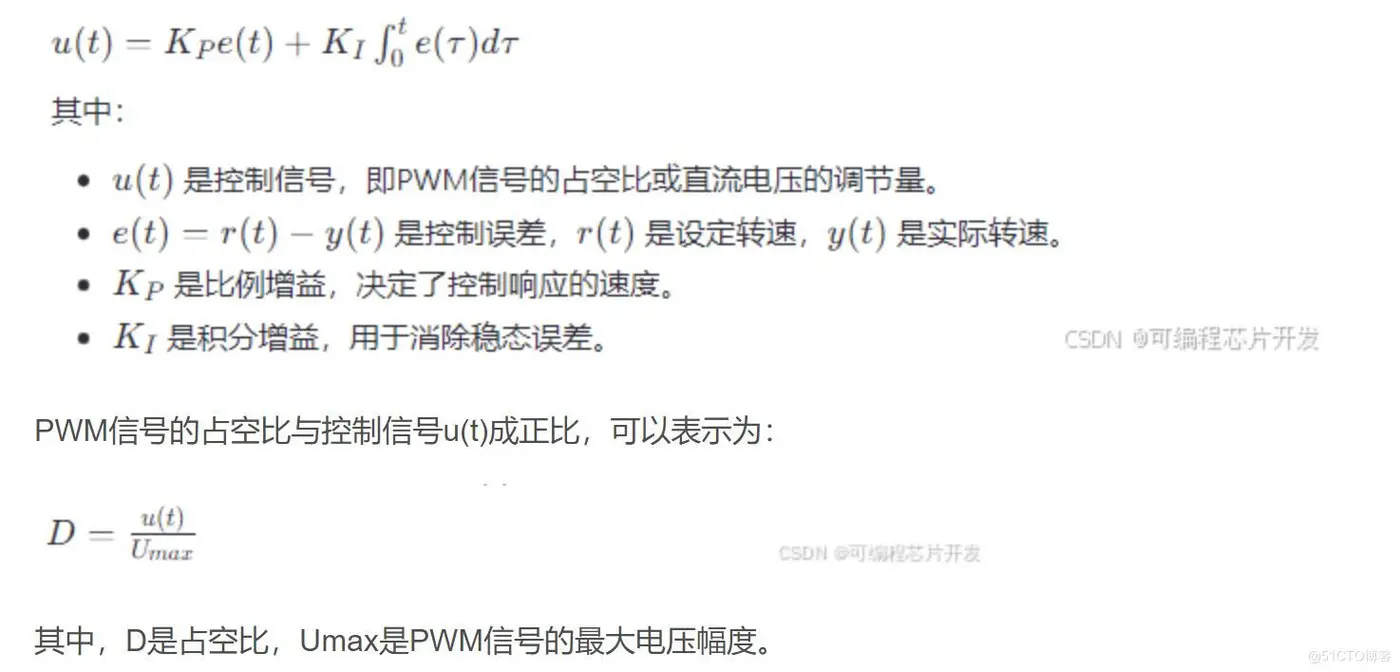

PI控制算法结合了比例(P, Proportional)控制的即时响应特性和积分(I, Integral)控制的消除静差能力，公式如下：
基于PI控制算法的PWM直流电机控制系统，通过实时调整PWM信号的占空比，有效地控制电机的转速，达到了良好的动态响应和稳态精度。通过对PI控制器参数的合理整定，可以进一步优化系统的控制性能，满足不同应用场合的高性能要求。系统性能通常通过超调量、上升时间、稳态误差等指标来评估。PI控制器的恰当设计可以减少超调量，加快系统响应速度，并确保在稳态时误差接近于零。
