六、部署 Worker Node 组件

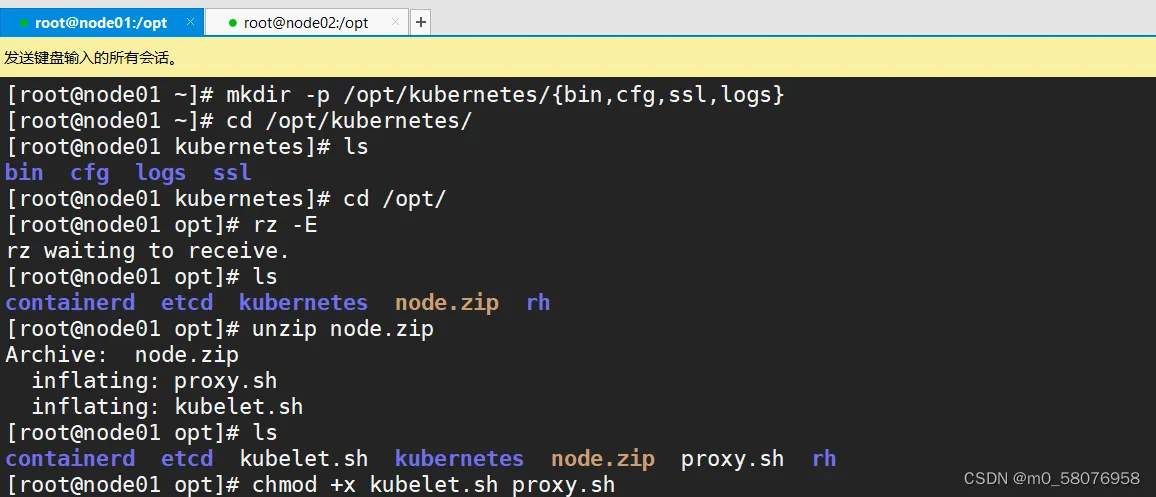

//在所有 node 节点上操作 #创建kubernetes工作目录 mkdir -p /opt/kubernetes/{bin,cfg,ssl,logs} #上传 node.zip 到 /opt 目录中，解压 node.zip 压缩包，获得kubelet.sh、proxy.sh cd /opt/ unzip node.zip chmod +x kubelet.sh proxy.sh

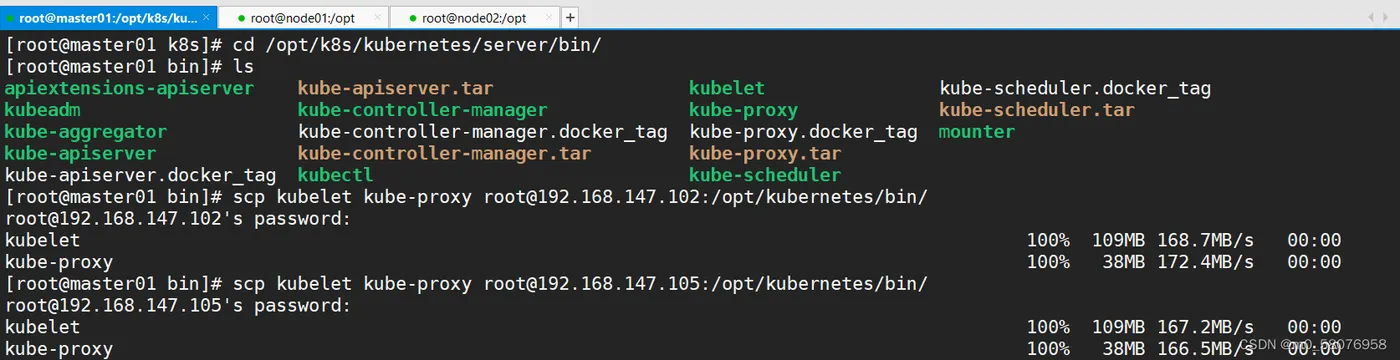

//在 master01 节点上操作 #把 kubelet、kube-proxy 拷贝到 node 节点 cd /opt/k8s/kubernetes/server/bin scp kubelet kube-proxy root@192.168.147.102:/opt/kubernetes/bin/ scp kubelet kube-proxy root@192.168.147.105:/opt/kubernetes/bin/

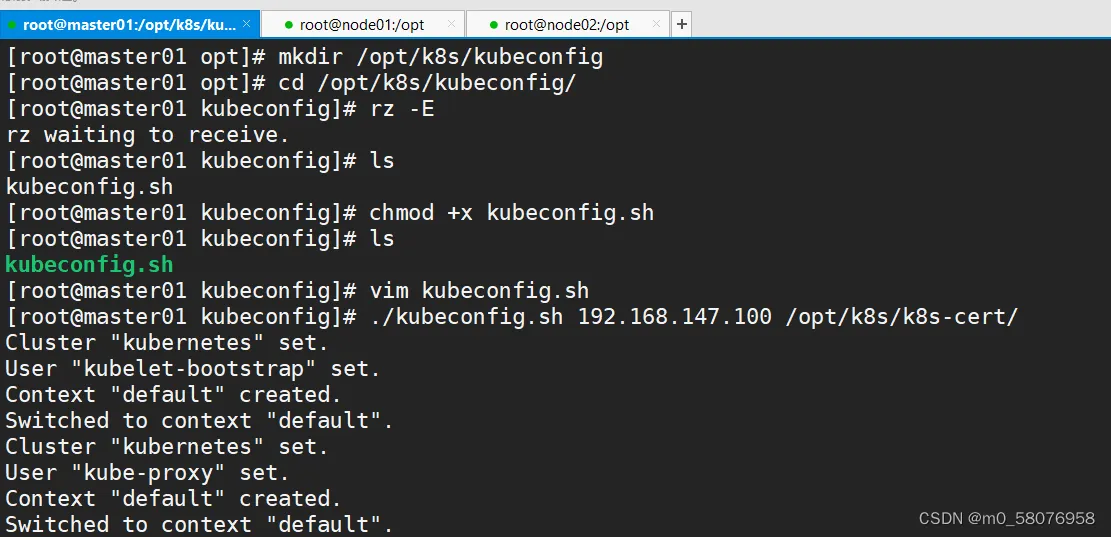

#上传kubeconfig.sh文件到/opt/k8s/kubeconfig目录中，生成kubelet初次加入集群引导kubeconfig文件和kube-proxy.kubeconfig文件 #kubeconfig 文件包含集群参数（CA 证书、API Server 地址），客户端参数（上面生成的证书和私钥），集群 context 上下文参数（集群名称、用户名）。Kubenetes 组件（如 kubelet、kube-proxy）通过启动时指定不同的 kubeconfig 文件可以切换到不同的集群，连接到 apiserver。 mkdir /opt/k8s/kubeconfig cd /opt/k8s/kubeconfig chmod +x kubeconfig.sh ./kubeconfig.sh 192.168.147.100 /opt/k8s/k8s-cert/
vim kubeconfig.sh #!/bin/bash #example: kubeconfig 192.168.147.100 /opt/k8s/k8s-cert/ #创建bootstrap.kubeconfig文件 #该文件中内置了 token.csv 中用户的 Token，以及 apiserver CA 证书；kubelet 首次启动会加载此文件，使用 apiserver CA 证书建立与 apiserver 的 TLS 通讯，使用其中的用户 Token 作为身份标识向 apiserver 发起 CSR 请求 BOOTSTRAP_TOKEN=$(awk -F ',' '{print $1}' /opt/kubernetes/cfg/token.csv) APISERVER=$1 SSL_DIR=$2 export KUBE_APISERVER="https://$APISERVER:6443" # 设置集群参数 kubectl config set-cluster kubernetes \ --certificate-authority=$SSL_DIR/ca.pem \ --embed-certs=true \ --server=${KUBE_APISERVER} \ --kubeconfig=bootstrap.kubeconfig #--embed-certs=true：表示将ca.pem证书写入到生成的bootstrap.kubeconfig文件中 # 设置客户端认证参数，kubelet 使用 bootstrap token 认证 kubectl config set-credentials kubelet-bootstrap \ --token=${BOOTSTRAP_TOKEN} \ --kubeconfig=bootstrap.kubeconfig # 设置上下文参数 kubectl config set-context default \ --cluster=kubernetes \ --user=kubelet-bootstrap \ --kubeconfig=bootstrap.kubeconfig # 使用上下文参数生成 bootstrap.kubeconfig 文件 kubectl config use-context default --kubeconfig=bootstrap.kubeconfig #---------------------- #创建kube-proxy.kubeconfig文件 # 设置集群参数 kubectl config set-cluster kubernetes \ --certificate-authority=$SSL_DIR/ca.pem \ --embed-certs=true \ --server=${KUBE_APISERVER} \ --kubeconfig=kube-proxy.kubeconfig # 设置客户端认证参数，kube-proxy 使用 TLS 证书认证 kubectl config set-credentials kube-proxy \ --client-certificate=$SSL_DIR/kube-proxy.pem \ --client-key=$SSL_DIR/kube-proxy-key.pem \ --embed-certs=true \ --kubeconfig=kube-proxy.kubeconfig # 设置上下文参数 kubectl config set-context default \ --cluster=kubernetes \ --user=kube-proxy \ --kubeconfig=kube-proxy.kubeconfig # 使用上下文参数生成 kube-proxy.kubeconfig 文件 kubectl config use-context default --kubeconfig=kube-proxy.kubeconfig

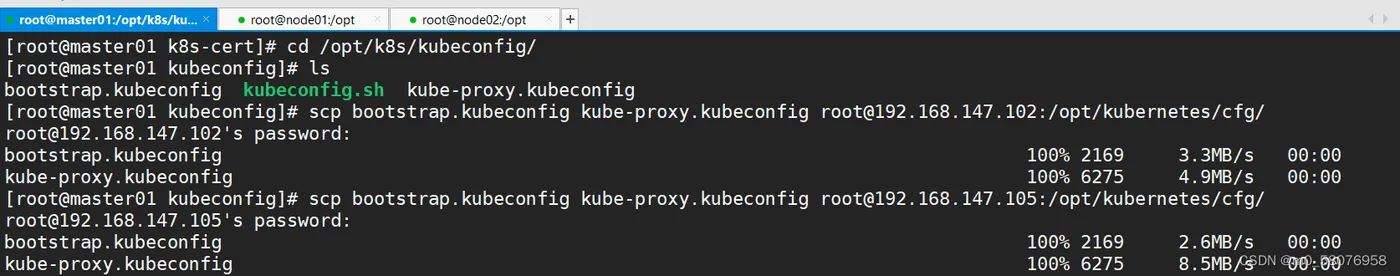

#把配置文件 bootstrap.kubeconfig、kube-proxy.kubeconfig 拷贝到 node 节点 scp bootstrap.kubeconfig kube-proxy.kubeconfig root@192.168.147.102:/opt/kubernetes/cfg/ scp bootstrap.kubeconfig kube-proxy.kubeconfig root@192.168.147.105:/opt/kubernetes/cfg/

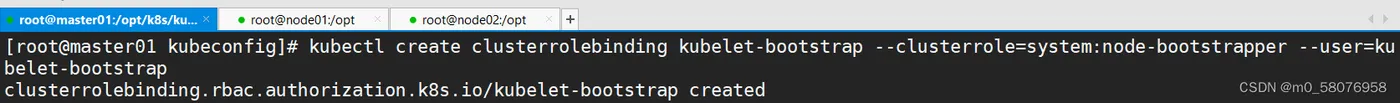

#RBAC授权，使用户 kubelet-bootstrap 能够有权限发起 CSR 请求证书 kubectl create clusterrolebinding kubelet-bootstrap --clusterrole=system:node-bootstrapper --user=kubelet-bootstrap 若执行失败，可先给kubectl绑定默认cluster-admin管理员集群角色，授权集群操作权限 kubectl create clusterrolebinding cluster-system-anonymous --clusterrole=cluster-admin --user=system:anonymous ------------------------------------------------------------------------------------------ kubelet 采用 TLS Bootstrapping 机制，自动完成到 kube-apiserver 的注册，在 node 节点量较大或者后期自动扩容时非常有用。 Master apiserver 启用 TLS 认证后，node 节点 kubelet 组件想要加入集群，必须使用CA签发的有效证书才能与 apiserver 通信，当 node 节点很多时，签署证书是一件很繁琐的事情。因此 Kubernetes 引入了 TLS bootstraping 机制来自动颁发客户端证书，kubelet 会以一个低权限用户自动向 apiserver 申请证书，kubelet 的证书由 apiserver 动态签署。 kubelet 首次启动通过加载 bootstrap.kubeconfig 中的用户 Token 和 apiserver CA 证书发起首次 CSR 请求，这个 Token 被预先内置在 apiserver 节点的 token.csv 中，其身份为 kubelet-bootstrap 用户和 system:kubelet-bootstrap 用户组；想要首次 CSR 请求能成功（即不会被 apiserver 401 拒绝），则需要先创建一个 ClusterRoleBinding，将 kubelet-bootstrap 用户和 system:node-bootstrapper 内置 ClusterRole 绑定（通过 kubectl get clusterroles 可查询），使其能够发起 CSR 认证请求。 TLS bootstrapping 时的证书实际是由 kube-controller-manager 组件来签署的，也就是说证书有效期是 kube-controller-manager 组件控制的；kube-controller-manager 组件提供了一个 --experimental-cluster-signing-duration 参数来设置签署的证书有效时间；默认为 8760h0m0s，将其改为 87600h0m0s，即 10 年后再进行 TLS bootstrapping 签署证书即可。 也就是说 kubelet 首次访问 API Server 时，是使用 token 做认证，通过后，Controller Manager 会为 kubelet 生成一个证书，以后的访问都是用证书做认证了。

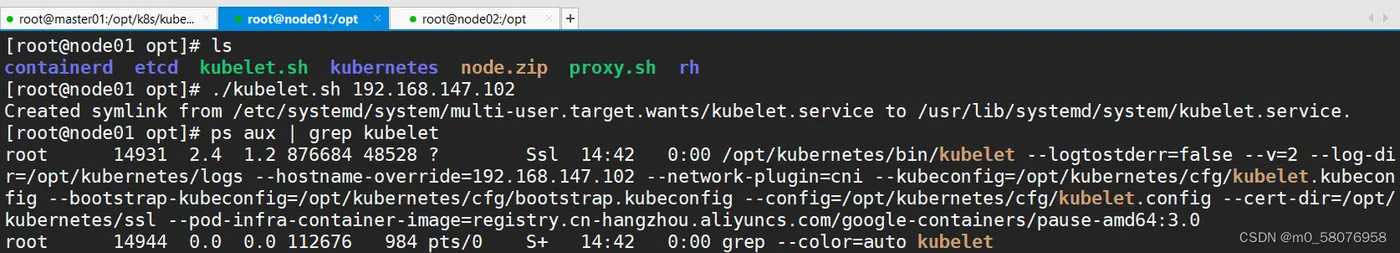

//在 node01 节点上操作 #启动 kubelet 服务 cd /opt/ ./kubelet.sh 192.168.147.102 ps aux | grep kubelet
vim kubelet.sh #!/bin/bash NODE_ADDRESS=$1 DNS_SERVER_IP=${2:-"10.0.0.2"} #创建 kubelet 启动参数配置文件 cat >/opt/kubernetes/cfg/kubelet <<EOF KUBELET_OPTS="--logtostderr=false \\ --v=2 \\ --log-dir=/opt/kubernetes/logs \\ --hostname-override=${NODE_ADDRESS} \\ --network-plugin=cni \\ --kubeconfig=/opt/kubernetes/cfg/kubelet.kubeconfig \\ --bootstrap-kubeconfig=/opt/kubernetes/cfg/bootstrap.kubeconfig \\ --config=/opt/kubernetes/cfg/kubelet.config \\ --cert-dir=/opt/kubernetes/ssl \\ --pod-infra-container-image=registry.cn-hangzhou.aliyuncs.com/google-containers/pause-amd64:3.0" EOF #--hostname-override：指定kubelet节点在集群中显示的主机名或IP地址，默认使用主机hostname；kube-proxy和kubelet的此项参数设置必须>完全一致 #--network-plugin：启用CNI #--kubeconfig：指定kubelet.kubeconfig文件位置，当前为空路径，会自动生成，用于如何连接到apiserver，里面含有kubelet证书，master授 权完成后会在node节点上生成 kubelet.kubeconfig 文件 #--bootstrap-kubeconfig：指定连接 apiserver 的 bootstrap.kubeconfig 文件 #--config：指定kubelet配置文件的路径，启动kubelet时将从此文件加载其配置 #--cert-dir：指定master颁发的kubelet证书生成目录 #--pod-infra-container-image：指定Pod基础容器（Pause容器）的镜像。Pod启动的时候都会启动一个这样的容器，每个pod之间相互通信需要Pause的支持，启动Pause需要Pause基础镜像 #---------------------- #创建kubelet配置文件（该文件实际上就是一个yml文件，语法非常严格，不能出现tab键，冒号后面必须要有空格，每行结尾也不能有空格） cat >/opt/kubernetes/cfg/kubelet.config <<EOF kind: KubeletConfiguration apiVersion: kubelet.config.k8s.io/v1beta1 address: ${NODE_ADDRESS} port: 10250 readOnlyPort: 10255 cgroupDriver: cgroupfs clusterDNS: - ${DNS_SERVER_IP} clusterDomain: cluster.local failSwapOn: false authentication: anonymous: enabled: true EOF #PS：当命令行参数与此配置文件（kubelet.config）有相同的值时，就会覆盖配置文件中的该值。 #---------------------- #创建 kubelet.service 服务管理文件 cat >/usr/lib/systemd/system/kubelet.service <<EOF [Unit] Description=Kubernetes Kubelet After=docker.service Requires=docker.service [Service] EnvironmentFile=/opt/kubernetes/cfg/kubelet ExecStart=/opt/kubernetes/bin/kubelet \$KUBELET_OPTS Restart=on-failure KillMode=process [Install] WantedBy=multi-user.target EOF systemctl daemon-reload systemctl enable kubelet systemctl restart kubelet

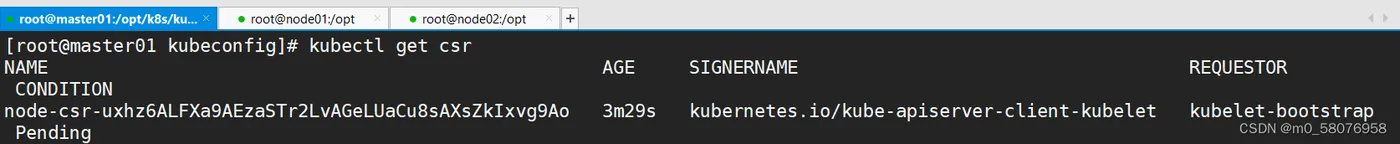

//在 master01 节点上操作，通过 CSR 请求 #检查到 node01 节点的 kubelet 发起的 CSR 请求，Pending 表示等待集群给该节点签发证书 kubectl get csr NAME AGE SIGNERNAME REQUESTOR CONDITION node-csr-uxhz6ALFXa9AEzaSTr2LvAGeLUaCu8sAXsZkIxvg9Ao 3m29s kubernetes.io/kube-apiserver-client-kubelet kubelet-bootstrap Pending
#通过 CSR 请求 kubectl certificate approve node-csr-uxhz6ALFXa9AEzaSTr2LvAGeLUaCu8sAXsZkIxvg9Ao

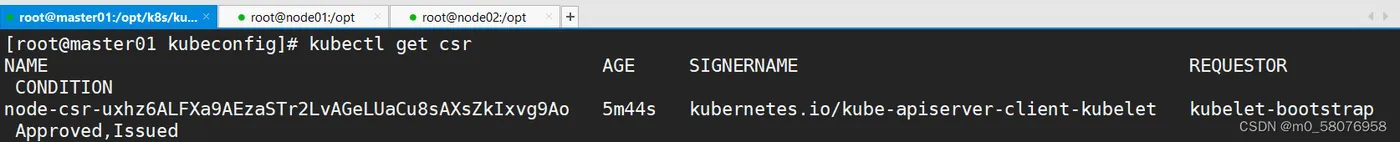

#Approved,Issued 表示已授权 CSR 请求并签发证书 kubectl get csr NAME AGE SIGNERNAME REQUESTOR CONDITION node-csr-uxhz6ALFXa9AEzaSTr2LvAGeLUaCu8sAXsZkIxvg9Ao 5m44s kubernetes.io/kube-apiserver-client-kubelet kubelet-bootstrap Approved,Issued

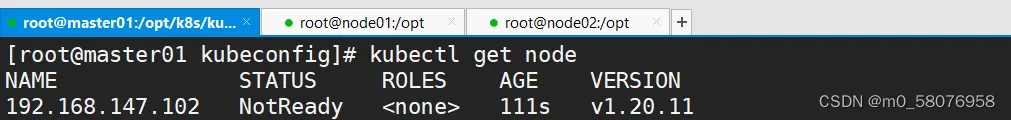

#查看节点，由于网络插件还没有部署，节点会没有准备就绪 NotReady kubectl get node NAME STATUS ROLES AGE VERSION 192.168.147.102 NotReady <none> 108s v1.20.11

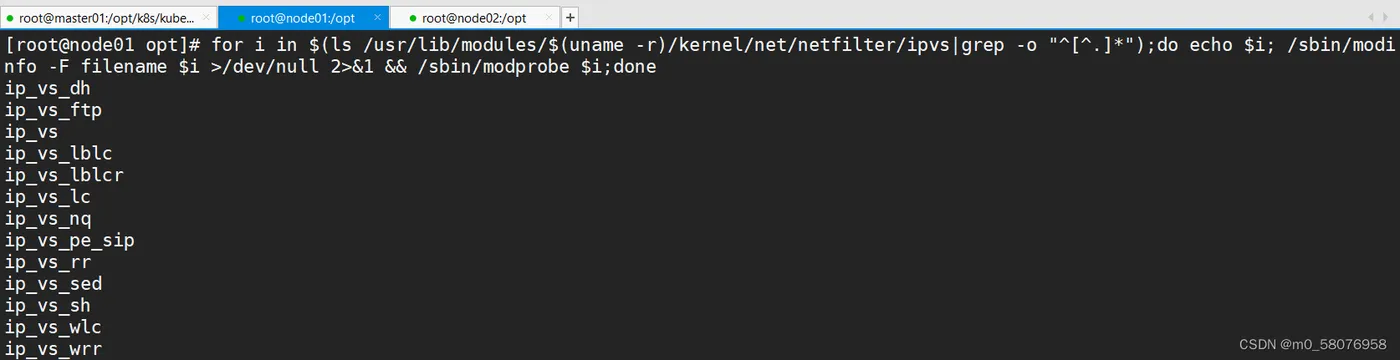

//在 node01 节点上操作 #加载 ip_vs 模块 for i in $(ls /usr/lib/modules/$(uname -r)/kernel/net/netfilter/ipvs|grep -o "^[^.]*");do echo $i; /sbin/modinfo -F filename $i >/dev/null 2>&1 && /sbin/modprobe $i;done

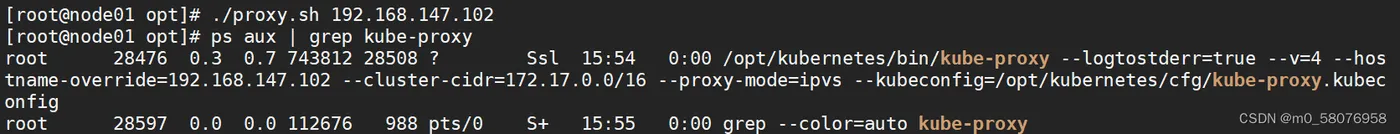

#启动proxy服务 cd /opt/ ./proxy.sh 192.168.147.102 ps aux | grep kube-proxy
vim /proxy.sh #!/bin/bash NODE_ADDRESS=$1 #创建 kube-proxy 启动参数配置文件 cat >/opt/kubernetes/cfg/kube-proxy <<EOF KUBE_PROXY_OPTS="--logtostderr=true \\ --v=4 \\ --hostname-override=${NODE_ADDRESS} \\ --cluster-cidr=172.17.0.0/16 \\ --proxy-mode=ipvs \\ --kubeconfig=/opt/kubernetes/cfg/kube-proxy.kubeconfig" EOF #--hostnameOverride: 参数值必须与 kubelet 的值一致，否则 kube-proxy 启动后会找不到该 Node，从而不会创建任何 ipvs 规则 #--cluster-cidr：指定 Pod 网络使用的聚合网段，Pod 使用的网段和 apiserver 中指定的 service 的 cluster ip 网段不是同一个网段。 kube-proxy 根据 --cluster-cidr 判断集群内部和外部流量，指定 --cluster-cidr 选项后 kube-proxy 才会对访问 Service IP 的请求做 SNAT>，即来自非 Pod 网络的流量被当成外部流量，访问 Service 时需要做 SNAT。 #--proxy-mode：指定流量调度模式为ipvs模式，可添加--ipvs-scheduler选项指定ipvs调度算法（rr|wrr|lc|wlc|lblc|lblcr|dh|sh|sed|nq） #--kubeconfig: 指定连接 apiserver 的 kubeconfig 文件 #---------------------- #创建 kube-proxy.service 服务管理文件 cat >/usr/lib/systemd/system/kube-proxy.service <<EOF [Unit] Description=Kubernetes Proxy After=network.target [Service] EnvironmentFile=-/opt/kubernetes/cfg/kube-proxy ExecStart=/opt/kubernetes/bin/kube-proxy \$KUBE_PROXY_OPTS Restart=on-failure [Install] WantedBy=multi-user.target EOF systemctl daemon-reload systemctl enable kube-proxy systemctl restart kube-proxy
七、部署 CNI 网络组件
7.1 部署 flannel
K8S 中 Pod 网络通信：
- Pod 内容器与容器之间的通信
在同一个 Pod 内的容器（Pod 内的容器是不会跨宿主机的）共享同一个网络命名空间，相当于它们在同一台机器上一样，可以用 localhost 地址访问彼此的端口。
- 同一个 Node 内 Pod 之间的通信
每个 Pod 都有一个真实的全局 IP 地址，同一个 Node 内的不同 Pod 之间可以直接采用对方 Pod 的 IP 地址进行通信，Pod1 与 Pod2 都是通过 Veth 连接到同一个 docker0/cni0 网桥，网段相同，所以它们之间可以直接通信。
- 不同 Node 上 Pod 之间的通信
Pod 地址与 docker0 在同一网段，docker0 网段与宿主机网卡是两个不同的网段，且不同 Node 之间的通信只能通过宿主机的物理网卡进行。
要想实现不同 Node 上 Pod 之间的通信，就必须想办法通过主机的物理网卡 IP 地址进行寻址和通信。因此要满足两个条件：Pod 的 IP 不能冲突；将 Pod 的 IP 和所在的 Node 的 IP 关联起来，通过这个关联让不同 Node 上 Pod 之间直接通过内网 IP 地址通信。
Overlay Network：
叠加网络，在二层或者三层基础网络上叠加的一种虚拟网络技术模式，该网络中的主机通过虚拟链路隧道连接起来。
通过Overlay技术（可以理解成隧道技术），在原始报文外再包一层四层协议（UDP协议），通过主机网络进行路由转发。这种方式性能有一定损耗，主要体现在对原始报文的修改。目前Overlay主要采用VXLAN。
VXLAN：
将源数据包封装到UDP中，并使用基础网络的IP/MAC作为外层报文头进行封装，然后在以太网上传输，到达目的地后由隧道端点解封装并将数据发送给目标地址。
Flannel:
Flannel 的功能是让集群中的不同节点主机创建的 Docker 容器都具有全集群唯一的虚拟 IP 地址。
Flannel 是 Overlay 网络的一种，也是将 TCP 源数据包封装在另一种网络包里面进行路由转发和通信，目前支持 UDP、VXLAN、Host-gw 3种数据转发方式。
Flannel UDP 模式的工作原理：
数据从主机 A 上 Pod 的源容器中发出后，经由所在主机的 docker0/cni0 网络接口转发到 flannel0 接口，flanneld 服务监听在 flannel0 虚拟网卡的另外一端。
Flannel 通过 Etcd 服务维护了一张节点间的路由表。源主机 A 的 flanneld 服务将原本的数据内容封装到 UDP 报文中， 根据自己的路由表通过物理网卡投递给目的节点主机 B 的 flanneld 服务，数据到达以后被解包，然后直接进入目的节点的 flannel0 接口， 之后被转发到目的主机的 docker0/cni0 网桥，最后就像本机容器通信一样由 docker0/cni0 转发到目标容器。
ETCD 之 Flannel 提供说明:
存储管理Flannel可分配的IP地址段资源
监控 ETCD 中每个 Pod 的实际地址，并在内存中建立维护 Pod 节点路由表
由于 UDP 模式是在用户态做转发，会多一次报文隧道封装，因此性能上会比在内核态做转发的 VXLAN 模式差。
VXLAN 模式：
VXLAN 模式使用比较简单，flannel 会在各节点生成一个 flannel.1 的 VXLAN 网卡（VTEP设备，负责 VXLAN 封装和解封装）。
VXLAN 模式下封包与解包的工作是由内核进行的。flannel 不转发数据，仅动态设置 ARP 表和 MAC 表项。
UDP 模式的 flannel0 网卡是三层转发，使用 flannel0 时在物理网络之上构建三层网络，属于 ip in udp ；VXLAN 模式是二层实现，overlay 是数据帧，属于 mac in udp 。
Flannel VXLAN 模式跨主机的工作原理：
1、数据帧从主机 A 上 Pod 的源容器中发出后，经由所在主机的 docker0/cni0 网络接口转发到 flannel.1 接口
2、flannel.1 收到数据帧后添加 VXLAN 头部，封装在 UDP 报文中
3、主机 A 通过物理网卡发送封包到主机 B 的物理网卡中
4、主机 B 的物理网卡再通过 VXLAN 默认端口 4789 转发到 flannel.1 接口进行解封装
5、解封装以后，内核将数据帧发送到 cni0，最后由 cni0 发送到桥接到此接口的容器 B 中。

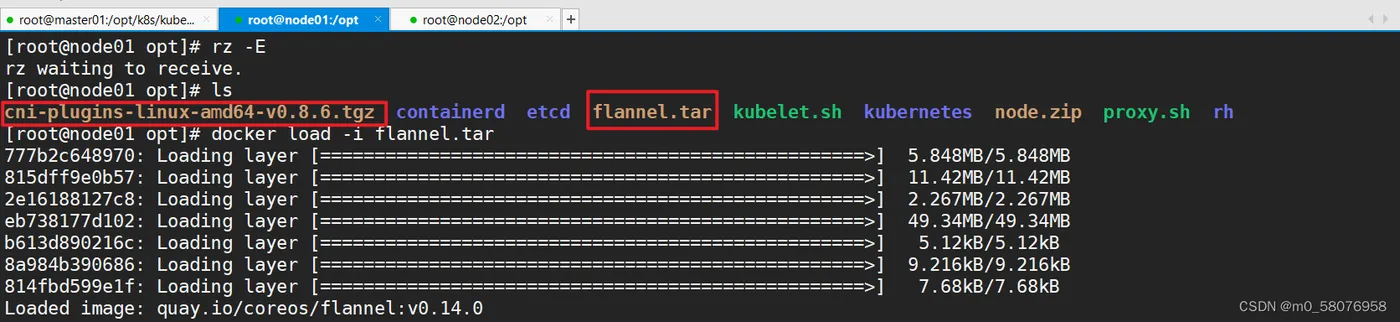

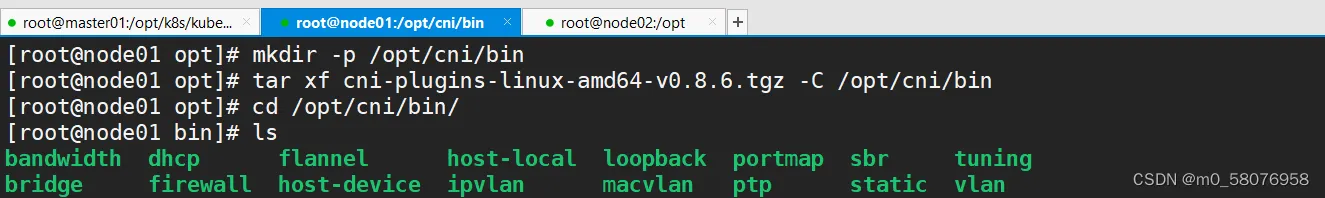

//在 node01 节点上操作 #上传 cni-plugins-linux-amd64-v0.8.6.tgz 和 flannel.tar 到 /opt 目录中 cd /opt/ docker load -i flannel.tar mkdir -p /opt/cni/bin tar zxvf cni-plugins-linux-amd64-v0.8.6.tgz -C /opt/cni/bin

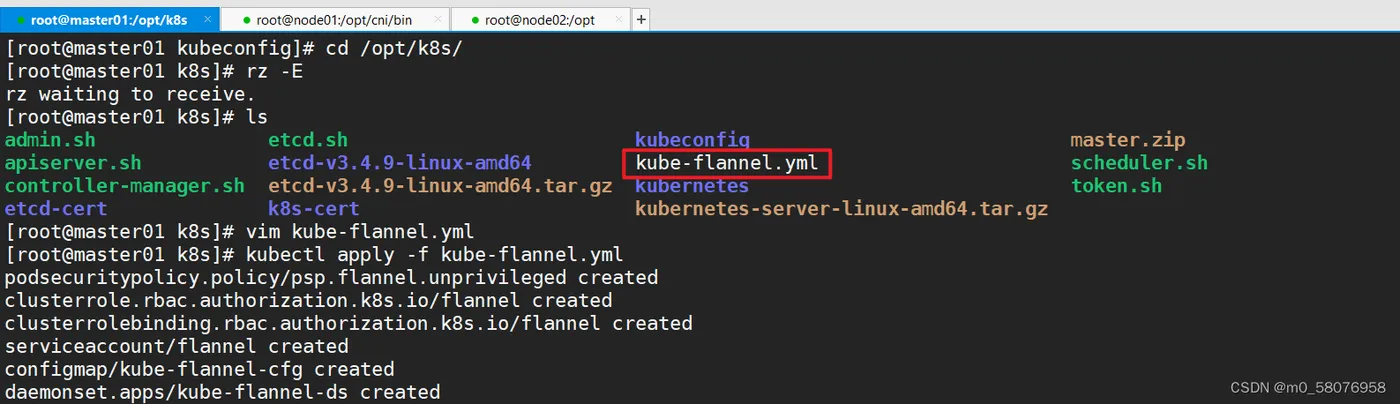

//在 master01 节点上操作 #上传 kube-flannel.yml 文件到 /opt/k8s 目录中，部署 CNI 网络 cd /opt/k8s kubectl apply -f kube-flannel.yml
vim kube-flannel.yml --- apiVersion: policy/v1beta1 kind: PodSecurityPolicy metadata: name: psp.flannel.unprivileged annotations: seccomp.security.alpha.kubernetes.io/allowedProfileNames: docker/default seccomp.security.alpha.kubernetes.io/defaultProfileName: docker/default apparmor.security.beta.kubernetes.io/allowedProfileNames: runtime/default apparmor.security.beta.kubernetes.io/defaultProfileName: runtime/default spec: privileged: false volumes: - configMap - secret - emptyDir - hostPath allowedHostPaths: - pathPrefix: "/etc/cni/net.d" - pathPrefix: "/etc/kube-flannel" - pathPrefix: "/run/flannel" readOnlyRootFilesystem: false # Users and groups runAsUser: rule: RunAsAny supplementalGroups: rule: RunAsAny fsGroup: rule: RunAsAny # Privilege Escalation allowPrivilegeEscalation: false defaultAllowPrivilegeEscalation: false # Capabilities allowedCapabilities: ['NET_ADMIN', 'NET_RAW'] defaultAddCapabilities: [] requiredDropCapabilities: [] # Host namespaces hostPID: false hostIPC: false hostNetwork: true hostPorts: - min: 0 max: 65535 # SELinux seLinux: # SELinux is unused in CaaSP rule: 'RunAsAny' --- kind: ClusterRole apiVersion: rbac.authorization.k8s.io/v1 metadata: name: flannel rules: - apiGroups: ['extensions'] resources: ['podsecuritypolicies'] verbs: ['use'] resourceNames: ['psp.flannel.unprivileged'] - apiGroups: - "" resources: - pods verbs: - get - apiGroups: - "" resources: - nodes verbs: - list - watch - apiGroups: - "" resources: - nodes/status verbs: - patch --- kind: ClusterRoleBinding apiVersion: rbac.authorization.k8s.io/v1 metadata: name: flannel roleRef: apiGroup: rbac.authorization.k8s.io kind: ClusterRole name: flannel subjects: - kind: ServiceAccount name: flannel namespace: kube-system --- apiVersion: v1 kind: ServiceAccount metadata: name: flannel namespace: kube-system --- kind: ConfigMap apiVersion: v1 metadata: name: kube-flannel-cfg namespace: kube-system labels: tier: node app: flannel data: cni-conf.json: | { "name": "cbr0", "cniVersion": "0.3.1", "plugins": [ { "type": "flannel", "delegate": { "hairpinMode": true, "isDefaultGateway": true } }, { "type": "portmap", "capabilities": { "portMappings": true } } ] } net-conf.json: | { "Network": "10.244.0.0/16", "Backend": { "Type": "vxlan" } } --- apiVersion: apps/v1 kind: DaemonSet metadata: name: kube-flannel-ds namespace: kube-system labels: tier: node app: flannel spec: selector: matchLabels: app: flannel template: metadata: labels: tier: node app: flannel spec: affinity: nodeAffinity: requiredDuringSchedulingIgnoredDuringExecution: nodeSelectorTerms: - matchExpressions: - key: kubernetes.io/os operator: In values: - linux hostNetwork: true priorityClassName: system-node-critical tolerations: - operator: Exists effect: NoSchedule serviceAccountName: flannel initContainers: - name: install-cni image: quay.io/coreos/flannel:v0.14.0 command: - cp args: - -f - /etc/kube-flannel/cni-conf.json - /etc/cni/net.d/10-flannel.conflist volumeMounts: - name: cni mountPath: /etc/cni/net.d - name: flannel-cfg mountPath: /etc/kube-flannel/ containers: - name: kube-flannel image: quay.io/coreos/flannel:v0.14.0 command: - /opt/bin/flanneld args: - --ip-masq - --kube-subnet-mgr resources: requests: cpu: "100m" memory: "50Mi" limits: cpu: "100m" memory: "50Mi" securityContext: privileged: false capabilities: add: ["NET_ADMIN", "NET_RAW"] env: - name: POD_NAME valueFrom: fieldRef: fieldPath: metadata.name - name: POD_NAMESPACE valueFrom: fieldRef: fieldPath: metadata.namespace volumeMounts: - name: run mountPath: /run/flannel - name: flannel-cfg mountPath: /etc/kube-flannel/ volumes: - name: run hostPath: path: /run/flannel - name: cni hostPath: path: /etc/cni/net.d - name: flannel-cfg configMap: name: kube-flannel-cfg

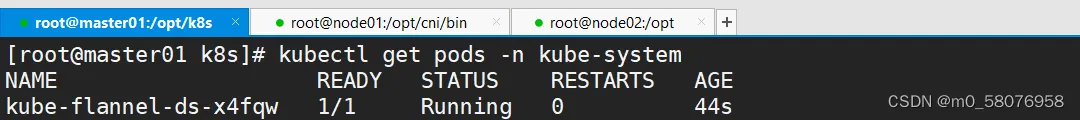

kubectl get pods -n kube-system NAME READY STATUS RESTARTS AGE kube-flannel-ds-x4fqw 1/1 Running 0 44s

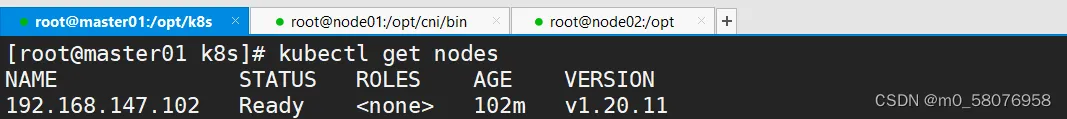

kubectl get nodes NAME STATUS ROLES AGE VERSION 192.168.147.102 Ready <none> 102m v1.20.11
7.2 部署 Calico
#k8s 组网方案对比:
- flannel方案
需要在每个节点上把发向容器的数据包进行封装后，再用隧道将封装后的数据包发送到运行着目标Pod的node节点上。目标node节点再负责去掉封装，将去除封装的数据包发送到目标Pod上。数据通信性能则大受影响。
- calico方案
Calico不使用隧道或NAT来实现转发，而是把Host当作Internet中的路由器，使用BGP同步路由，并使用iptables来做安全访问策略，完成跨Host转发。
采用直接路由的方式，这种方式性能损耗最低，不需要修改报文数据，但是如果网络比较复杂场景下，路由表会很复杂，对运维同事提出了较高的要求。
Calico 主要由三个部分组成：
Calico CNI插件：主要负责与kubernetes对接，供kubelet调用使用。
Felix：负责维护宿主机上的路由规则、FIB转发信息库等。
BIRD：负责分发路由规则，类似路由器。
Confd：配置管理组件。
Calico 工作原理：
Calico 是通过路由表来维护每个 pod 的通信。Calico 的 CNI 插件会为每个容器设置一个 veth pair 设备， 然后把另一端接入到宿主机网络空间，由于没有网桥，CNI 插件还需要在宿主机上为每个容器的 veth pair 设备配置一条路由规则， 用于接收传入的 IP 包。
有了这样的 veth pair 设备以后，容器发出的 IP 包就会通过 veth pair 设备到达宿主机，然后宿主机根据路由规则的下一跳地址， 发送给正确的网关，然后到达目标宿主机，再到达目标容器。
这些路由规则都是 Felix 维护配置的，而路由信息则是 Calico BIRD 组件基于 BGP 分发而来。
calico 实际上是将集群里所有的节点都当做边界路由器来处理，他们一起组成了一个全互联的网络，彼此之间通过 BGP 交换路由， 这些节点我们叫做 BGP Peer。
目前比较常用的CNI网络组件是flannel和calico，flannel的功能比较简单，不具备复杂的网络策略配置能力，calico是比较出色的网络管理插件，但具备复杂网络配置能力的同时，往往意味着本身的配置比较复杂，所以相对而言，比较小而简单的集群使用flannel，考虑到日后扩容，未来网络可能需要加入更多设备，配置更多网络策略，则使用calico更好。
//在 master01 节点上操作 #上传 calico.yaml 文件到 /opt/k8s 目录中，部署 CNI 网络 cd /opt/k8s vim calico.yaml #修改里面定义 Pod 的网络（CALICO_IPV4POOL_CIDR），需与前面 kube-controller-manager 配置文件指定的 cluster-cidr 网段一样 - name: CALICO_IPV4POOL_CIDR value: "10.244.0.0/16" #Calico 默认使用的网段为 192.168.0.0/16 kubectl apply -f calico.yaml kubectl get pods -n kube-system NAME READY STATUS RESTARTS AGE calico-kube-controllers-659bd7879c-4h8vk 1/1 Running 0 58s calico-node-nsm6b 1/1 Running 0 58s calico-node-tdt8v 1/1 Running 0 58s #等 Calico Pod 都 Running，节点也会准备就绪 kubectl get nodes
7.3 node02 节点部署

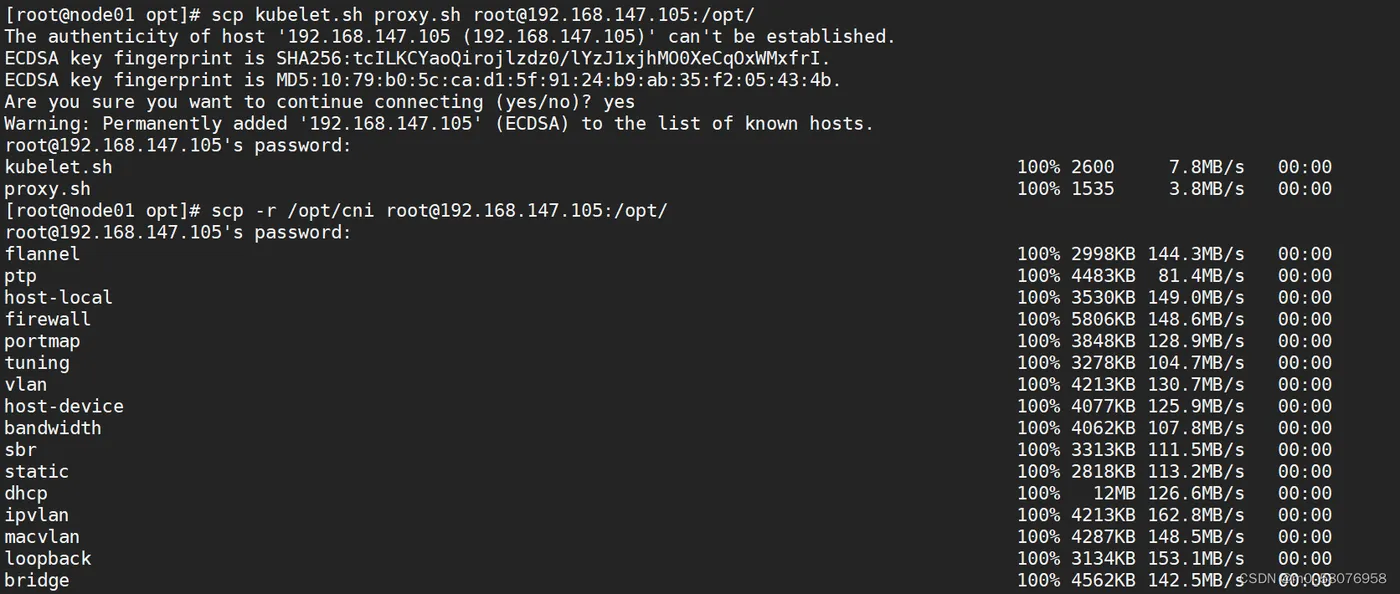

//在 node01 节点上操作 cd /opt/ scp kubelet.sh proxy.sh root@192.168.147.105:/opt/ scp -r /opt/cni root@192.168.147.105:/opt/

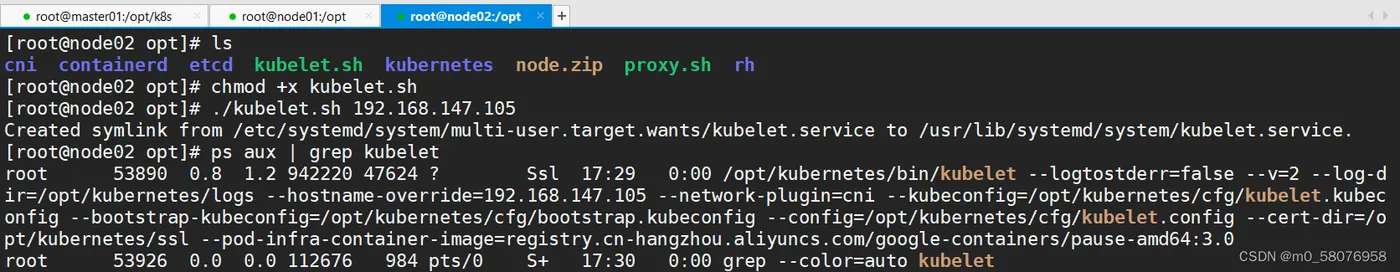

//在 node02 节点上操作 #启动kubelet服务 cd /opt/ chmod +x kubelet.sh ./kubelet.sh 192.168.147.105

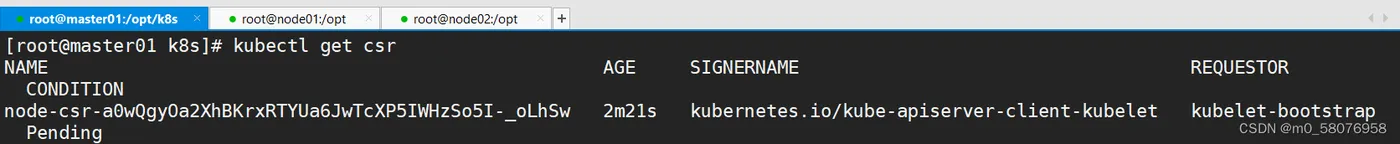

//在 master01 节点上操作 kubectl get csr NAME AGE SIGNERNAME REQUESTOR CONDITION node-csr-a0wQgyOa2XhBKrxRTYUa6JwTcXP5IWHzSo5I-_oLhSw 2m21s kubernetes.io/kube-apiserver-client-kubelet kubelet-bootstrap Pending
#通过 CSR 请求 kubectl certificate approve node-csr-a0wQgyOa2XhBKrxRTYUa6JwTcXP5IWHzSo5I-_oLhSw

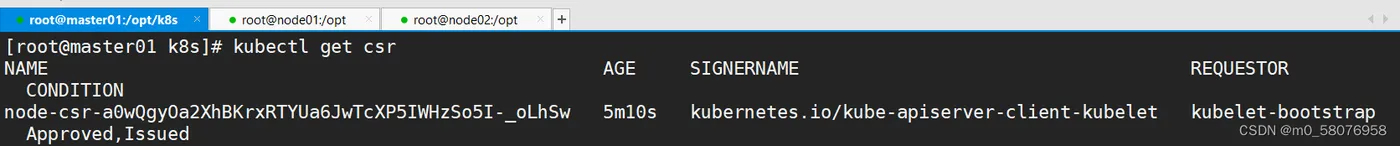

kubectl get csr NAME AGE SIGNERNAME REQUESTOR CONDITION node-csr-a0wQgyOa2XhBKrxRTYUa6JwTcXP5IWHzSo5I-_oLhSw 5m10s kubernetes.io/kube-apiserver-client-kubelet kubelet-bootstrap Approved,Issued

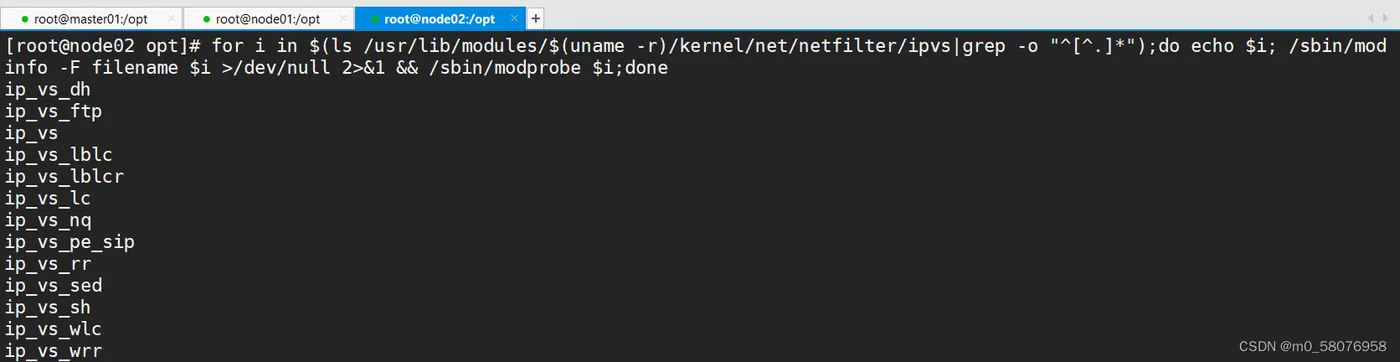

//在 node02 节点上操作 #加载 ipvs 模块 for i in $(ls /usr/lib/modules/$(uname -r)/kernel/net/netfilter/ipvs|grep -o "^[^.]*");do echo $i; /sbin/modinfo -F filename $i >/dev/null 2>&1 && /sbin/modprobe $i;done

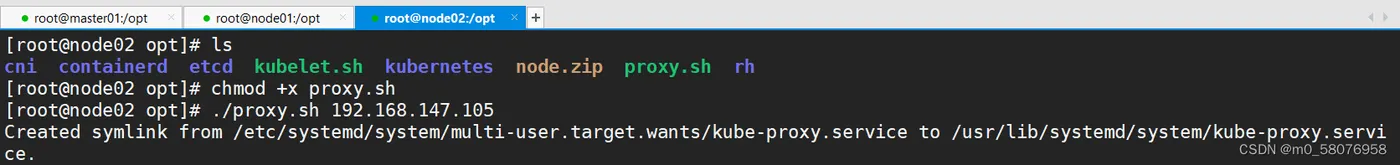

#使用proxy.sh脚本启动proxy服务 cd /opt/ chmod +x proxy.sh ./proxy.sh 192.168.147.105

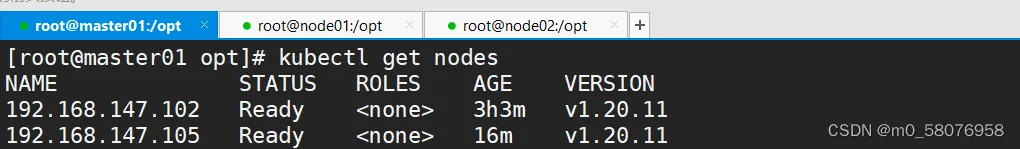

#查看群集中的节点状态 kubectl get nodes
八、部署 CoreDNS
CoreDNS：可以为集群中的 service 资源创建一个域名 与 IP 的对应关系解析

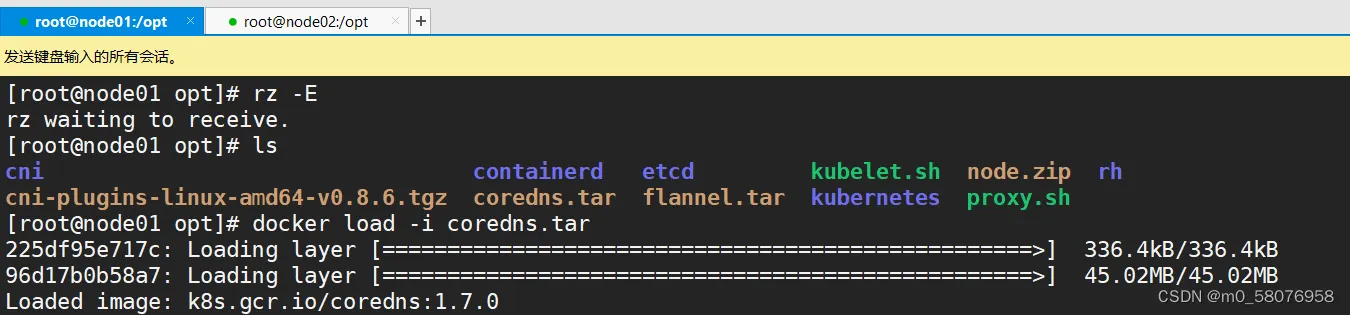

//在所有 node 节点上操作 #上传 coredns.tar 到 /opt 目录中 cd /opt docker load -i coredns.tar

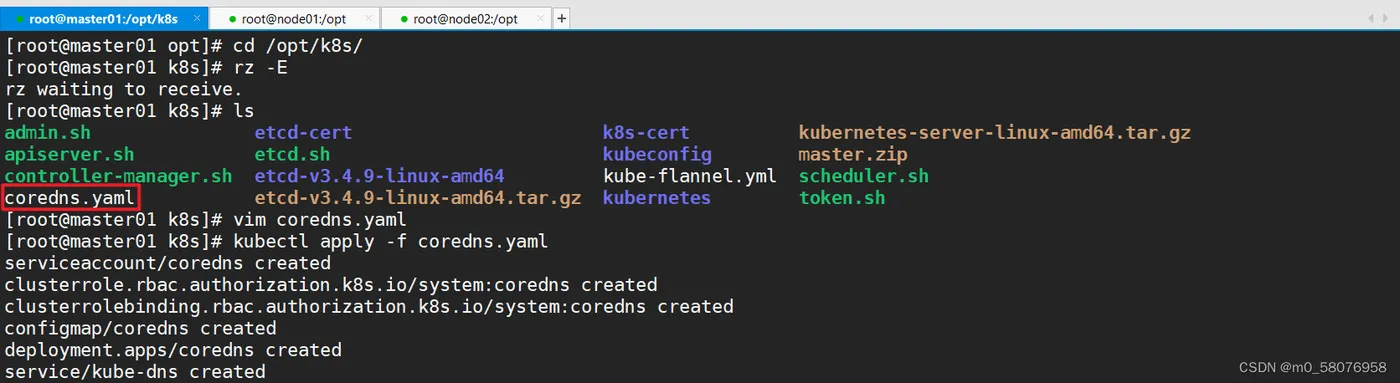

//在 master01 节点上操作 #上传 coredns.yaml 文件到 /opt/k8s 目录中，部署 CoreDNS cd /opt/k8s kubectl apply -f coredns.yaml
vim coredns.yaml # __MACHINE_GENERATED_WARNING__ apiVersion: v1 kind: ServiceAccount metadata: name: coredns namespace: kube-system labels: kubernetes.io/cluster-service: "true" addonmanager.kubernetes.io/mode: Reconcile --- apiVersion: rbac.authorization.k8s.io/v1 kind: ClusterRole metadata: labels: kubernetes.io/bootstrapping: rbac-defaults addonmanager.kubernetes.io/mode: Reconcile name: system:coredns rules: - apiGroups: - "" resources: - endpoints - services - pods - namespaces verbs: - list - watch - apiGroups: - "" resources: - nodes verbs: - get --- apiVersion: rbac.authorization.k8s.io/v1 kind: ClusterRoleBinding metadata: annotations: rbac.authorization.kubernetes.io/autoupdate: "true" labels: kubernetes.io/bootstrapping: rbac-defaults addonmanager.kubernetes.io/mode: EnsureExists name: system:coredns roleRef: apiGroup: rbac.authorization.k8s.io kind: ClusterRole name: system:coredns subjects: - kind: ServiceAccount name: coredns namespace: kube-system --- apiVersion: v1 kind: ConfigMap metadata: name: coredns namespace: kube-system labels: addonmanager.kubernetes.io/mode: EnsureExists data: Corefile: | .:53 { errors health { lameduck 5s } ready kubernetes cluster.local in-addr.arpa ip6.arpa { pods insecure fallthrough in-addr.arpa ip6.arpa ttl 30 } prometheus :9153 forward . /etc/resolv.conf { max_concurrent 1000 } cache 30 loop reload loadbalance } --- apiVersion: apps/v1 kind: Deployment metadata: name: coredns namespace: kube-system labels: k8s-app: kube-dns kubernetes.io/cluster-service: "true" addonmanager.kubernetes.io/mode: Reconcile kubernetes.io/name: "CoreDNS" spec: # replicas: not specified here: # 1. In order to make Addon Manager do not reconcile this replicas parameter. # 2. Default is 1. # 3. Will be tuned in real time if DNS horizontal auto-scaling is turned on. strategy: type: RollingUpdate rollingUpdate: maxUnavailable: 1 selector: matchLabels: k8s-app: kube-dns template: metadata: labels: k8s-app: kube-dns spec: securityContext: seccompProfile: type: RuntimeDefault priorityClassName: system-cluster-critical serviceAccountName: coredns affinity: podAntiAffinity: preferredDuringSchedulingIgnoredDuringExecution: - weight: 100 podAffinityTerm: labelSelector: matchExpressions: - key: k8s-app operator: In values: ["kube-dns"] topologyKey: kubernetes.io/hostname tolerations: - key: "CriticalAddonsOnly" operator: "Exists" nodeSelector: kubernetes.io/os: linux containers: - name: coredns image: k8s.gcr.io/coredns:1.7.0 imagePullPolicy: IfNotPresent resources: limits: memory: 170Mi requests: cpu: 100m memory: 70Mi args: [ "-conf", "/etc/coredns/Corefile" ] volumeMounts: - name: config-volume mountPath: /etc/coredns readOnly: true ports: - containerPort: 53 name: dns protocol: UDP - containerPort: 53 name: dns-tcp protocol: TCP - containerPort: 9153 name: metrics protocol: TCP livenessProbe: httpGet: path: /health port: 8080 scheme: HTTP initialDelaySeconds: 60 timeoutSeconds: 5 successThreshold: 1 failureThreshold: 5 readinessProbe: httpGet: path: /ready port: 8181 scheme: HTTP securityContext: allowPrivilegeEscalation: false capabilities: add: - NET_BIND_SERVICE drop: - all readOnlyRootFilesystem: true dnsPolicy: Default volumes: - name: config-volume configMap: name: coredns items: - key: Corefile path: Corefile --- apiVersion: v1 kind: Service metadata: name: kube-dns namespace: kube-system annotations: prometheus.io/port: "9153" prometheus.io/scrape: "true" labels: k8s-app: kube-dns kubernetes.io/cluster-service: "true" addonmanager.kubernetes.io/mode: Reconcile kubernetes.io/name: "CoreDNS" spec: selector: k8s-app: kube-dns clusterIP: 10.0.0.2 ports: - name: dns port: 53 protocol: UDP - name: dns-tcp port: 53 protocol: TCP - name: metrics port: 9153 protocol: TCP

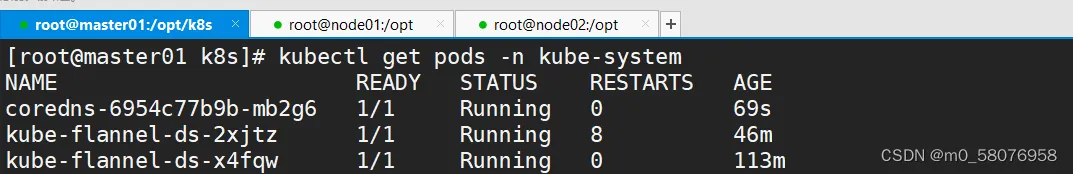

kubectl get pods -n kube-system NAME READY STATUS RESTARTS AGE coredns-5ffbfd976d-j6shb 1/1 Running 0 32s

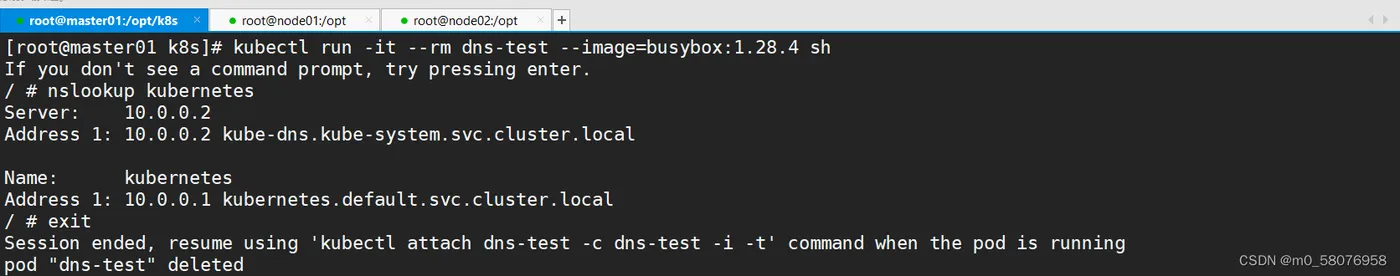

#DNS 解析测试 kubectl run -it --rm dns-test --image=busybox:1.28.4 sh If you don't see a command prompt, try pressing enter. / # nslookup kubernetes Server: 10.0.0.2 Address 1: 10.0.0.2 kube-dns.kube-system.svc.cluster.local Name: kubernetes Address 1: 10.0.0.1 kubernetes.default.svc.cluster.local
注： 如果出现以下报错
[root@master01 k8s]# kubectl run -it --rm dns-test --image=busybox:1.28.4 sh If you don't see a command prompt, try pressing enter. Error attaching, falling back to logs: unable to upgrade connection: Forbidden (user=system:anonymous, verb=create, resource=nodes, subresource=proxy) pod "dns-test" deleted Error from server (Forbidden): Forbidden (user=system:anonymous, verb=get, resource=nodes, subresource=proxy) ( pods/log dns-test)
需要添加 rbac 的权限，直接使用 kubectl 绑定 clusteradmin 管理员集群角色，授权操作权限
[root@master01 k8s]# kubectl create clusterrolebinding cluster-system-anonymous --clusterrole=cluster-admin --user=system:anonymous
