随着 Ray 在 AI 训练、数据处理与高并发在线推理等场景中的广泛落地，越来越多的团队选择在阿里云容器服务 Kubernetes 版（以下简称 ACK）上部署 Ray 集群，以便按需弹性扩缩、统一运维。Ray 提供了 Dashboard 以及命令行等高权限工具改善开发人员体验，如：
- Ray Dashboard（用于集群自检和调试）
- Ray Jobs 作业提交（集成 Dashboard 服务里， 提供 http 服务，提供 Ray Job 提交服务）（不是 kuberay 的 rayjob cr）
- Ray Client（用于与本地或者远程集群进行本地交互式开发）
这些组件一旦被恶意或未经授权的用户访问，将可直接在集群中执行任意代码，甚至威胁到底层 K8s 集群的稳定与云上资源的安全。
下面将从通信加密、资源隔离、权限控制、运行时防护及成本管控等多个维度，系统阐述 Ray on ACK 的安全最佳实践，帮助用户在保障开发效率的同时，最大限度降低潜在风险：
- RayCluster 通信域安全设置
- NameSpace 隔离
- ResourceQuota/ElasticQuotaTree
- RBAC
- Security context
- Head/Work Pod 镜像安全
- Request/Limit
- RRSA
- 多 RayCluster 隔离/one job one cluster
- 其他

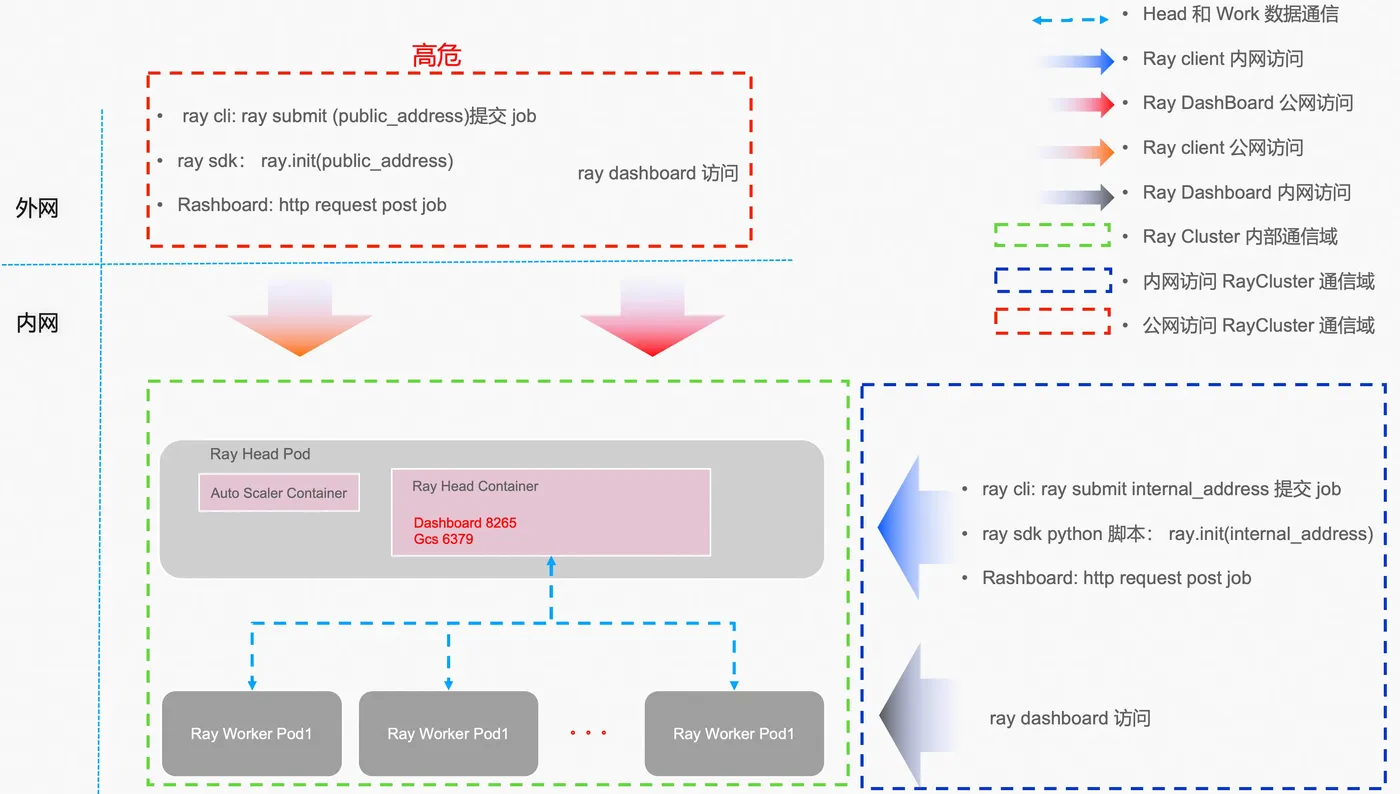

1. RayCluster 通信域安全设置
1.1 RayCluster Head 和 Work 数据通信
若您对 RayCluster 集群内 Head 和 work pod 之间 需要 TLS 加密通信，请参考如下链接：
RayCluster 的配置参考：RayCluster TLS 配置案例 [1]
apiVersion: ray.io/v1 kind: RayCluster metadata: name: raycluster-tls spec: rayVersion: '2.9.0' # Ray head pod configuration headGroupSpec: rayStartParams: dashboard-host: '0.0.0.0' template: spec: initContainers: - name: ray-head-tls image: rayproject/ray:2.9.0 command: ["/bin/sh", "-c", "cp -R /etc/ca/tls /etc/ray && /etc/gen/tls/gencert_head.sh"] volumeMounts: - mountPath: /etc/ca/tls name: ca-tls readOnly: true - mountPath: /etc/ray/tls name: ray-tls - mountPath: /etc/gen/tls name: gen-tls-script env: - name: POD_IP valueFrom: fieldRef: fieldPath: status.podIP containers: - name: ray-head image: rayproject/ray:2.9.0 ports: - containerPort: 6379 name: gcs - containerPort: 8265 name: dashboard - containerPort: 10001 name: client lifecycle: preStop: exec: command: ["/bin/sh","-c","ray stop"] volumeMounts: - mountPath: /tmp/ray name: ray-logs - mountPath: /etc/ca/tls name: ca-tls readOnly: true - mountPath: /etc/ray/tls name: ray-tls resources: ... env: - name: RAY_USE_TLS value: "1" - name: RAY_TLS_SERVER_CERT value: "/etc/ray/tls/tls.crt" - name: RAY_TLS_SERVER_KEY value: "/etc/ray/tls/tls.key" - name: RAY_TLS_CA_CERT value: "/etc/ca/tls/ca.crt" volumes: ... workerGroupSpecs: # the pod replicas in this group typed worker - replicas: 1 minReplicas: 1 maxReplicas: 10 groupName: small-group template: spec: initContainers: # Generate worker's private key and certificate before `ray start`. - name: ray-worker-tls image: rayproject/ray:2.9.0 command: ["/bin/sh", "-c", "cp -R /etc/ca/tls /etc/ray && /etc/gen/tls/gencert_worker.sh"] volumeMounts: - mountPath: /etc/ca/tls name: ca-tls readOnly: true - mountPath: /etc/ray/tls name: ray-tls - mountPath: /etc/gen/tls name: gen-tls-script ... containers: - name: ray-worker image: rayproject/ray:2.9.0 lifecycle: preStop: exec: command: ["/bin/sh","-c","ray stop"] volumeMounts: - mountPath: /tmp/ray name: ray-logs - mountPath: /etc/ca/tls name: ca-tls readOnly: true - mountPath: /etc/ray/tls name: ray-tls ... env: # Environment variables for Ray TLS authentication. # See https://docs.ray.io/en/latest/ray-core/configure.html#tls-authentication for more details. - name: RAY_USE_TLS value: "1" - name: RAY_TLS_SERVER_CERT value: "/etc/ray/tls/tls.crt" - name: RAY_TLS_SERVER_KEY value: "/etc/ray/tls/tls.key" - name: RAY_TLS_CA_CERT value: "/etc/ca/tls/ca.crt" volumes: ...
1.2 RayClient/Ray Dashboard 内网访问
Ray 本身会无差别的执行传递给它的代码，仅在 Ray 中执行受信任的代码，Ray 开发人员在使用 RayClient 时，有责任负责业务代码的稳定，安全并妥善保管业务代码，防止泄露。
1.3 RayClient 公网访问
RayCluster GCS 服务（默认 6379 端口）若开放公网，由于 Ray 本身不提供认证鉴权服务，理论上任何能访问到公网 IP 和端口的用户，都可以使用 RayClient 向 RayCluster 无差别的提交任务，恶意或者有风险代码会导致 RayCluster down 掉，甚至会影响 K8s 集群的稳定，因此 ACK 不建议通过 RayClient 向暴露给公网的 RayCluster（默认 6379 端口）提交任务。
1.4 RayCluster 内部通信域访问限制
因为 Ray 对提交作业没有身份验证或授权。为进一步保护 Ray API 作为 Ray 安全的关键措施，使用 Kubernetes NetworkPolicy 来控制到达 Ray 组件的流量。请参考以下链接：链接
apiVersion: networking.k8s.io/v1 kind: NetworkPolicy metadata: name: ray-head-ingress spec: podSelector: matchLabels: app: ray-cluster-head policyTypes: - Ingress ingress: - from: - podSelector: {} ports: - protocol: TCP port: 6380 - from: - podSelector: {} ports: - protocol: TCP port: 8265 - from: - podSelector: {} ports: - protocol: TCP port: 10001 - from: - podSelector: matchLabels: app: ray-cluster-worker --- # Ray Head Egress apiVersion: networking.k8s.io/v1 kind: NetworkPolicy metadata: name: ray-head-egress spec: podSelector: matchLabels: app: ray-cluster-head policyTypes: - Egress egress: - to: - podSelector: matchLabels: app: redis ports: - protocol: TCP port: 6379 - to: - podSelector: matchLabels: app: ray-cluster-worker --- # Ray Worker Ingress apiVersion: networking.k8s.io/v1 kind: NetworkPolicy metadata: name: ray-worker-ingress spec: podSelector: matchLabels: app: ray-cluster-worker policyTypes: - Ingress ingress: - from: - podSelector: matchLabels: app: ray-cluster-head --- # Ray Worker Egress apiVersion: networking.k8s.io/v1 kind: NetworkPolicy metadata: name: ray-worker-egress spec: podSelector: matchLabels: app: ray-cluster-worker policyTypes: - Egress egress: - to: - podSelector: matchLabels: app: ray-cluster-head
1.5 Ray Dashboard 公网访问
每个 RayCluster 都会默认启动一个 DashBoard 服务（默认 8265 端口），此服务提供两类功能：
- 读操作：可以供开发者调试或者查看当前 RayCluster 的运行状态
- 写操作：提供/api/jobs restful api , 提供对 Ray job 的 CRUD 操作
若 RayCluster Dashboard 服务，开放到公网，由于 Ray 本身不提供认证鉴权服务，理论上任何能访问到公网 IP 和端口的用户，都可以使用 Ray DashBoard 的/api/jobs 服务，向 RayCluster 无差别的提交任务，恶意或者有风险代码会导致 RayCluster down 掉，甚至会影响 K8s 集群的稳定，因此 ACK 不建议 RayCluster 的 DashBoard 服务暴露给公网。
如果您确定要公开这些服务（Ray Dashboard、Ray GCS server），需要认识到任何可以访问相关端口的人都可以在您的 Ray Cluster 上执行任意代码 [2]， 另外建议在这些服务前配置 proxy 服务，添加额外的认证授权功能或者开启公网 ACL 访问策略。
以下是 Ray on ACK 给出的一些公网访问下的相关建议配置，具体更高安全要求请参考 Ray security [3]：
- kubectl port-forward 【推荐】
- ray history server 【推荐】
- 公网 ACL/鉴权
1.5.1. kubectl port-forward
作为一种安全替代方案，您可以使用 kubectl port-forward 命令在本地机器上转发端口，从而实现对 Ray Dashboard 的安全访问。
kubectl port-forward svc/myfirst-ray-cluster-head-svc --address 0.0.0.0 8265:8265 -n ${RAY_CLUSTER_NS} Forwarding from 0.0.0.0:8265 -> 8265
在本地浏览器中访问地址 链接。
1.5.2. ACK Ray HistoryServer

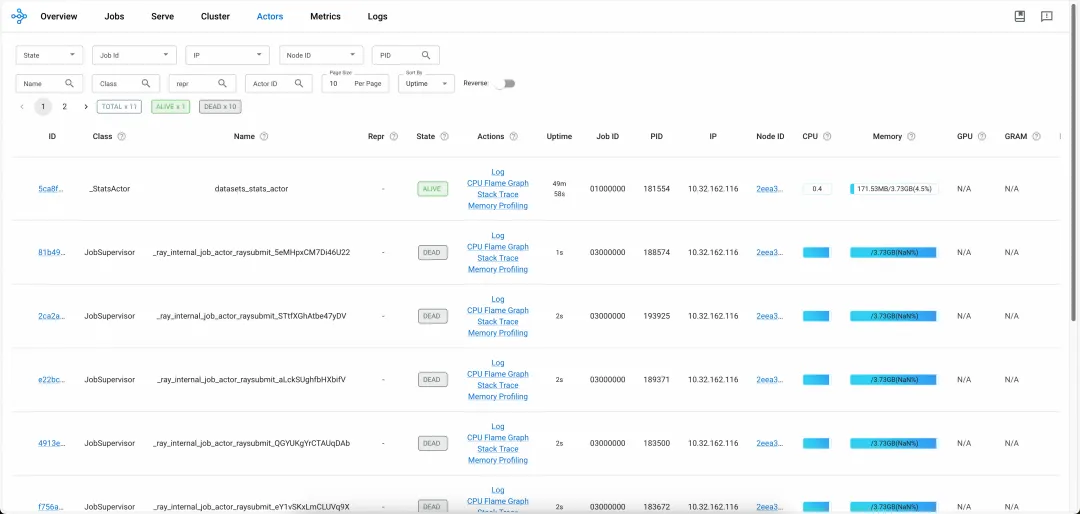

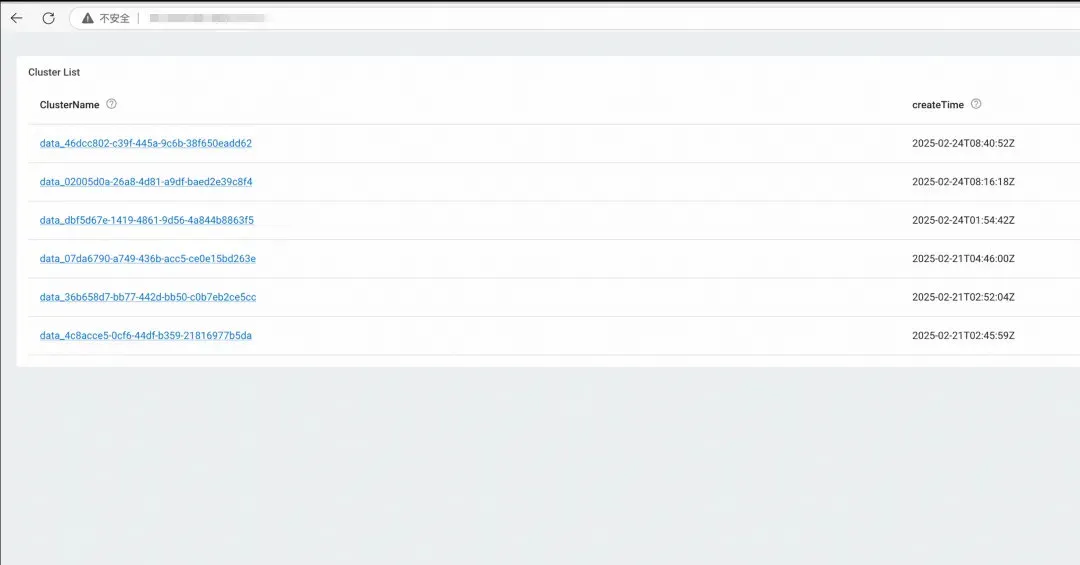

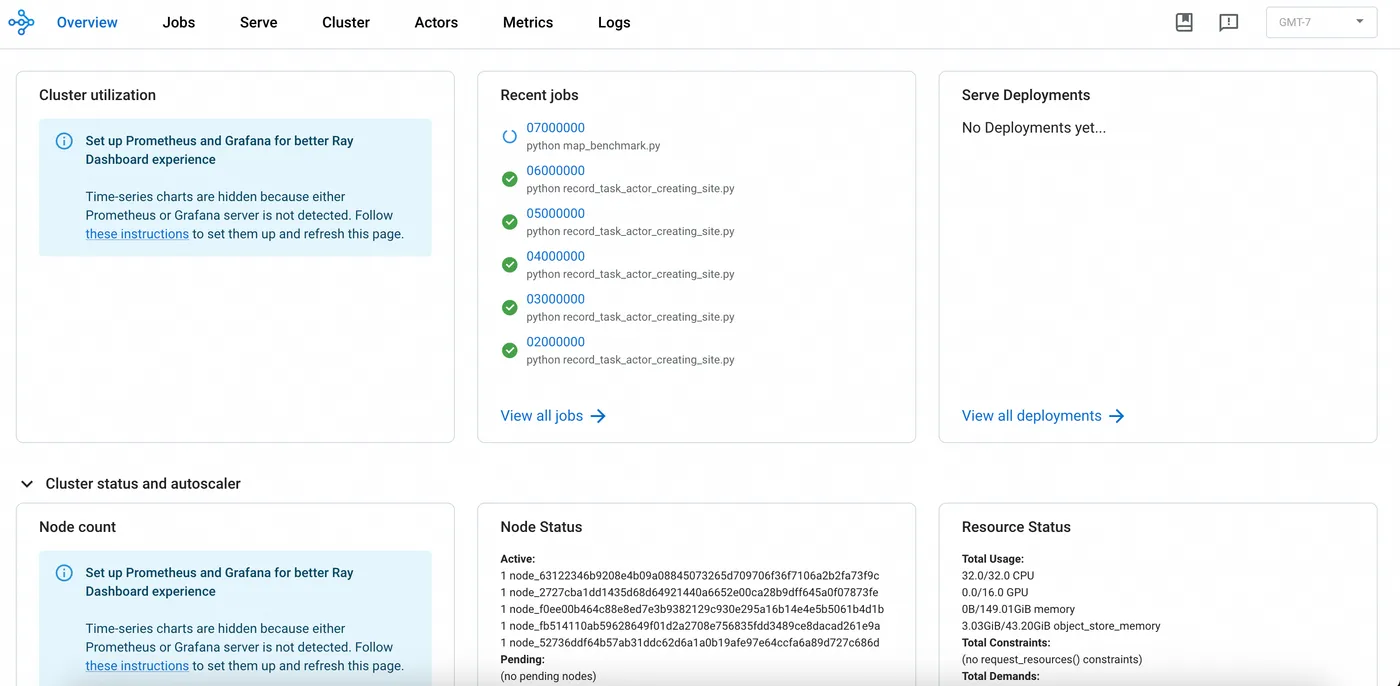

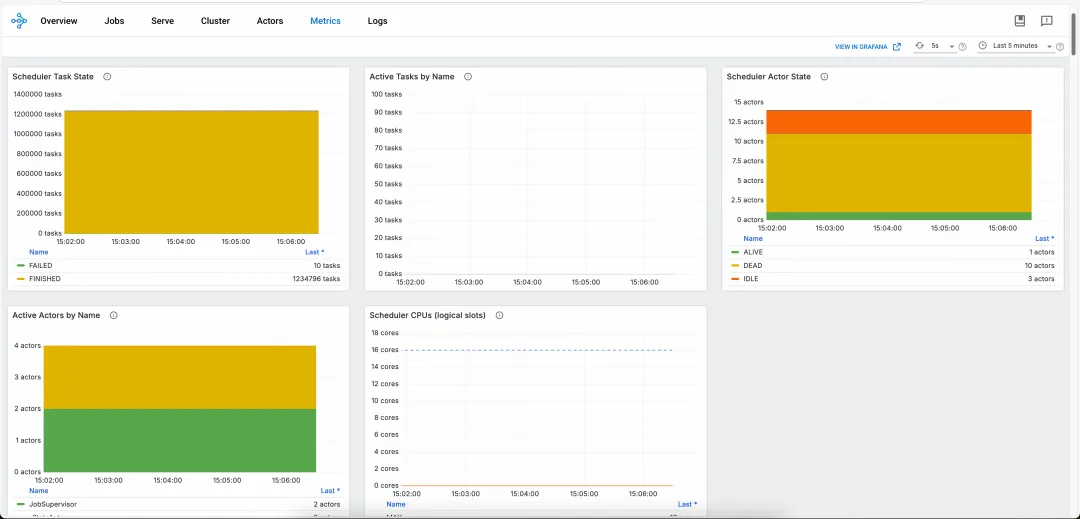

Ray 原生 Dashboard 仅在 Ray 集群运行时可用，集群终止后用户无法获取历史日志与监控数据。为解决此问题，ACK 提供了 Ray 集群的 HistoryServer。HistoryServer 能够提供对于当前正在运行的以及过往已经结束的 RayCluster 的 Dashboard 的访问,提供对历史 RayCluster 的问题回溯排查能力，同时提供阿里云认证能力。其中 HistoryServer 的 Dashboard 与 Ray 自身的 DashBoard 有一致的能力， Metric 监控自动对接阿里云 Arms 监控，无需客户自己搭建 Promethus 和 Granfa，如下图所示：
具体参考：安装并使用 HistoryServer 组件_容器服务 Kubernetes 版 ACK(ACK)-阿里云帮助中心 [4]
1.5.3. ACL/鉴权
公网 ACL
容器服务控制台 找到对一个 RayCluster 的 Service，将 ServiceType 改为 LoadBalancer [公网]
找到对应 SLB 实例， 配置访问控制策略， 配置可以访问的 IP，ACL 策略建议范围更小
认证鉴权
ACK 提供了基础的认证（auth）示例。如需更高级的认证鉴权体系，可基于阿里云 RAM /自建认证系统 [5]实现，并自行实现：
- 安装 nginx ingress controller
- 创建 secret
密码、弱口令一直是数据泄露的一个大症结。因为弱口令是最容易出现的也是最容易被利用的漏洞之一。服务器的口令建议至少 8 位以上，从字符种类上增加口令复杂度，如包含大小写字母、数字和特殊字符等，并且要不定时更新口令，养成良好的安全运维习惯。设置为强密码 [6]：8 - 30 个字符，必须同时包含三项（大写字母、小写字母、数字、 ()`~!@#$%^&*_-+=|{}[]:;'<>,.?/ 中的特殊符号）
htpasswd -c auth foo k create secret generic basic-auth --from-file=auth
- 配置 ingress + basic auth
demo 例子
apiVersion: ray.io/v1 kind: RayCluster metadata: annotations: nginx.ingress.kubernetes.io/auth-type: basic nginx.ingress.kubernetes.io/auth-secret: basic-auth nginx.ingress.kubernetes.io/auth-realm: 'Authentication Required - foo' nginx.ingress.kubernetes.io/rewrite-target: /$2 name: myfirst-ray-cluster namespace: default spec: suspend: false headGroupSpec: enableIngress: true rayStartParams: dashboard-host: 0.0.0.0 num-cpus: "0" serviceType: ClusterIP template: spec: containers: ...
- 配置 nginx ingress 公网 slb ACL

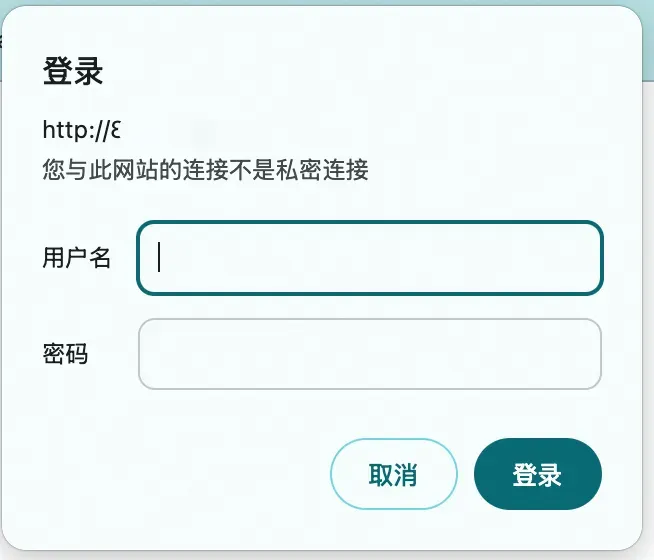

通过浏览器访问公网slb ip 地址，url 为 /myfirst-ray-cluster/
如：http://*.*.*.*/myfirst-ray-cluster/
1.6. RayCluster/RayJob 配置
在 ACK 中创建的 RayCluster , 建议您不要对这些服务（如 Ray Dashboard 8265、Ray gcs 6379 服务）开放公网访问，默认使用 ClusterIP 类型的 service。
- RayCluster
关于 RayCluster HeadGroupSpec 的 serviceType 建议使用 ClusterIP
apiVersion: ray.io/v1 kind: RayCluster name: *** spec: headGroupSpec: serviceType: ClusterIP
- RayJob
spec.submissionMode 建议使用 K8sJobMode
spec.rayClusterSpec.headGroupSpec.serviceType 建议使用 ClusterIP
apiVersion: ray.io/v1 kind: RayJob metadata: name: *** spec: submissionMode: "K8sJobMode" rayClusterSpec: headGroupSpec: serviceType: ClusterIP
相关链接请参考：Configuring and Managing Ray Dashboard [7]
2. NameSpace 隔离
通过将 Ray 集群按照不同业务/团队分离到不同的名称空间中，以充分利用基于名称空间的 Kubernetes 策略，如 ResourceQuota/NetworkPolicy。
3. ResourceQuota/ElasticQuotaTree
- ResourceQuota
通过在 Ray 集群名称空间上设置资源配额限制（特别是 cpu、gpu、tpu 和内存），防止由于资源耗尽而导致的拒绝服务。
- ElasticQuotaTree
通过 ACK 提供的 ElasticQuotaTree 提供 quota 和队列更精细化管理，详细见链接：链接
4. RBAC
- 若 RayCluster 需要访问 Kubernetes 资源，建议为每个 RayCluster 配置单独的 ServiceAccount，同时最小化 ServiceAccount 的 RBAC 权限。
- 若RayCluster 不需要访问 Kubernetes 资源，则建议对使用的 ServiceAccount 设置 automountServiceAccountToken:false，以确保 KSA 的令牌对 Ray 集群 pod 不可用，因为 Ray 作业不期望调用Kubernetes API。
5. Security context
建议 RayCluster CR 中关于 Pod 的配置，遵循 Kubernetes Pod 安全标准，将 Pod 配置为使用强化设置来运行，防止特权升级，以 root 身份运行，并限制潜在的危险系统调用。
以下为相关建议的限制项：
- privilege
- root 身份运行
- 限制使用 hostPath
如果需要使用 hostPath，限制只可以挂载指定前缀的目录并将卷配置为只读
- 特权提升 allowPriviledgedEscalation
6. Head/Work pod 安全镜像
建议生产使用前，将您为 RayCluster 配置的 Ray 镜像，使用镜像安全扫描[8]，保证容器应用安全交付和高效部署。
7. Request/Limit
RayCluster 在处理大作业时（数据处理/模型推理），会消耗大量的内存和 CPU, 每个容器设置请求和资源限制。没有请求或资源限制的 pod 理论上可以消耗掉主机上的所有可用资源。当有 pod 被调度到此节点上时，该节点可能会遭遇 CPU 或内存不足的情况，这可能导致 Kubelet 崩溃或从节点驱逐 pod。虽然无法完全避免这种情况的发生，但设置请求和资源限制将有助于最大程度地减少资源争夺，并降低应用程序编写不当导致资源消耗过多所带来的风险。
8. RRSA
若您的 Ray 作业中， 有访问阿里云的资源， 如 OSS 等，建议通过阿里云提供的 RRSA [9] 方案访问云产品。
不建议将 AK/SK 以明文的方式配置在 RayCluster 的环境变量中。具体请参考阿里云 AK 和账密防泄漏最佳实践 [10]。

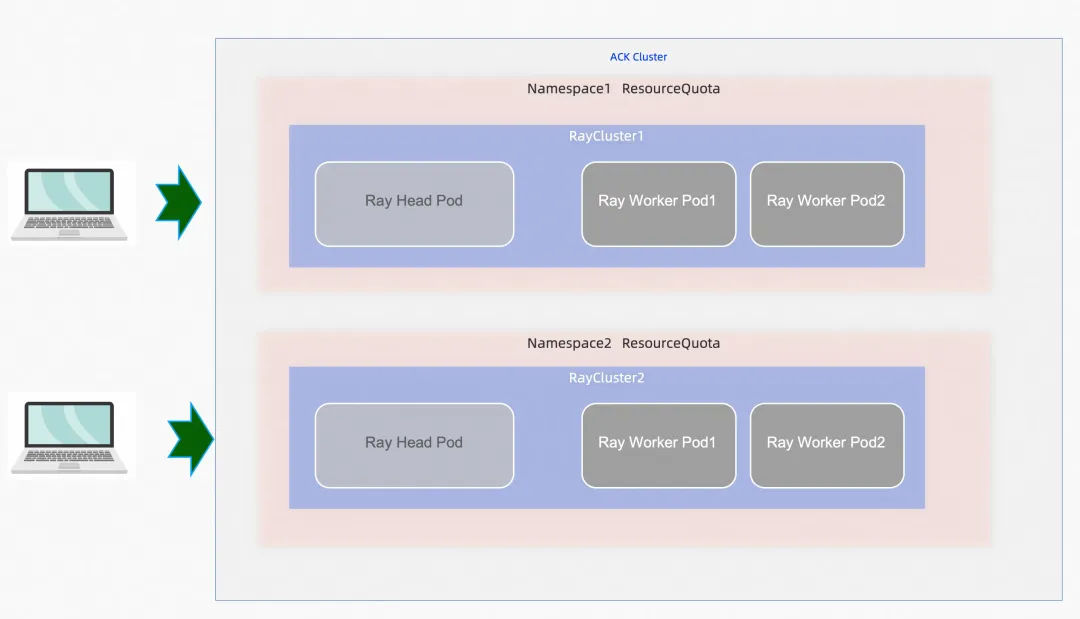

9. 多 RayCluster 隔离/one job one cluster
可以使用 RayJob 将不同的不同作业提交在不同的 RayCluster 中运行， 充分使用容器的隔离能力，防止 RayCluster down 掉对作业的影响。在 ACK 集群中通过名称空间隔离，可以通过 RBAC 等能力，允许授权用户调用其分配的 Ray 集群，而无需访问其他 Ray 集群。
10. 其他
其他安全防范 ，请参考 ACK 安全体系 [11]。
Ray on ACK 最佳实践 参考 Ray on ACK [12]。
