MySQL分库分表下实现异构业务关系绑定

业务背景

在业务量初期，数据量很小，大多数开发人员都选择了采用单库单表进行研发方案设计和构建。单库单表的好处是开发快，业务模型构建与库表映射简单，便于理解和沟通。随着业务增长，伴随单库单表而来的是查询瓶颈问题，首先在单表突破百万甚至千万，在已有索引的前提下查询优化空间并不多，而且数据变更往往要小心翼翼，一旦有大事务会直接拖慢整个数据库的查询性能，连锁雪崩效应带来的后果不堪设想，往往我们会对单库单表进行垂直和水平拆分以达到优化查询的目的。

问题描述

在水平拆分的过程中，通常都是以一个字段作为切分键对数据进行拆分，一般我们会使用用户ID等业务互通的字段。在水平拆分后，这里引申出一个问题，那就是当单表时，任何字段的检索都可以通过一条SELECT语句完成；在拆分后，由于切分键字段负责路由数据归属哪个库哪张表，在水平拆分数据之后切分键数据变成了必填字段，无论查询什么都需要至少或包含切分键字段参与，但是实际业务场景外部仅仅知道非切分键字段进行查询，需要对该场景进行解决。

切分键路由问题

单库单表、分库分表对比如下，水平拆分后业务字段中只有切分键字段可路由到数据，也即任何查询都要携带切分键信息才可以，要么通过切分键查询数据，要么通过切分键+任何业务字段进行查询。

如下图是单库单表做水平拆分，这里切分键是使用的userId，根据不同的userId进行数据库表归属。单表数据被拆分到多库表中，降低了数据量集中在单表，但是只能通过userId或userId+业务字段进行查询，无法单独通过userName、certificateNo等非切分键字段独立查询。

解决方案

表结构设计

当数据库表水平拆分后，设计表结构如下

以用户信息表举例，如下

• 1.业务表正常水平拆分，以通用的核心业务字段做切分键进行数据路由
• 2.增加绑定关系表，与业务表同等进行水平拆分，以被绑定关系的业务字段作为切分键进行数据路由

流程设计

sequenceDiagram

业务请求-->> 数据库: 数据持久化

Note right of 数据库: 1.持久化数据<br>2.初始化绑定标志位

数据库-->> 异步消息: 绑定MQ

Note right of 异步消息: 数据库事务：<br>1.数据库持久化<br/>2.异步MQ

异步消息-->> 数据库: 变更标志位

Note right of 异步消息: 完成绑定标志位

补偿任务-->> 数据库:数据补偿

Note right of 补偿任务: 扫描初始化绑定标志位

数据库-->> 异步消息: 绑定MQ

Note right of 异步消息: 补偿处理

异步消息-->> 数据库: 变更标志位

Note right of 异步消息: 完成绑定标志位，数据最终一致

• 1.业务请求发起后通过数据库事务进行数据持久化和绑定MQ发送这两部操作，这部操作是依赖数据库的事务原子性来包装数据正常持久化和绑定MQ的发送的
• 2.在数据持久化时，对绑定字段进行标志位初始化，表示业务数据持久化成功，但绑定字段未持久化完成，这里是一个中间态，如果绑定数据出现异常，补偿任务也可通过该标志位进行数据补偿
• 3.异步消息负责处理绑定数据。由于业务表、绑定关系表路由字段不同，数据会路由到不同库表，因此无法通过数据库事务进行操作，这里通过异步绑定方式进行绑定关系持久化，实现最终一致
• 4.补偿任务会定时轮询业务数据的标志位，在一定时间内未完成绑定业务的数据会进行补偿，重发MQ，数据最终一致

其他方案

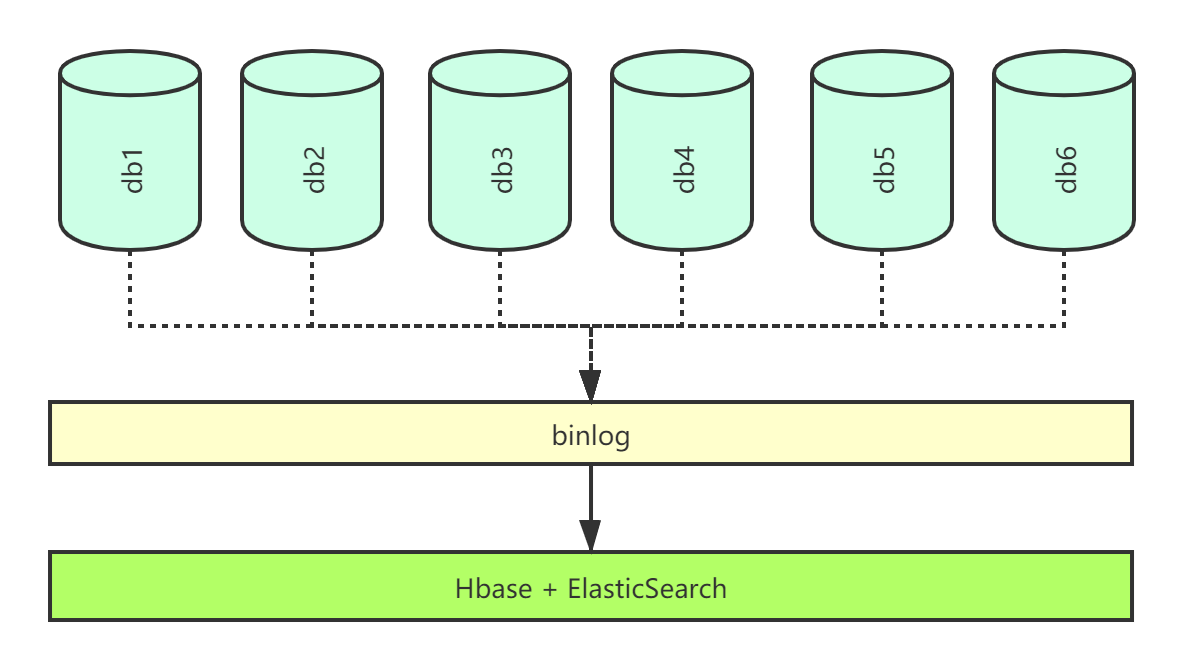

常见的解决方案之一是可以通过MySQL的binlog日志汇总到第三方数据作业平台，通过HBase+ElasticSearch等手段进行数据聚合，这里不对该方式进行介绍，仅谈论利用纯关系型数据库解决异构场景的方法。
