初学者知道work_struct中的函数是运行于内核线程的上下文，这就足够了。
在2.xx版本的Linux内核中，创建workqueue时就会同时创建内核线程；
在4.xx版本的Linux内核中，内核线程和workqueue是分开创建的，比较复杂。
1.7.3.1 Linux 2.x的工作队列创建过程
代码在kernel\workqueue.c中：
init_workqueues keventd_wq = create_workqueue("events"); __create_workqueue((name), 0, 0) for_each_possible_cpu(cpu) { err = create_workqueue_thread(cwq, cpu); p = kthread_create(worker_thread, cwq, fmt, wq->name, cpu);
对于每一个CPU，都创建一个名为“events/X”的内核线程，X从0开始。
在创建workqueue的同时创建内核线程。
1.7.3.2 Linux 4.x的工作队列创建过程
Linux4.x中，内核线程和工作队列是分开创建的。
先创建内核线程，代码在kernel\workqueue.c中：
init_workqueues /* initialize CPU pools */ for_each_possible_cpu(cpu) { for_each_cpu_worker_pool(pool, cpu) { /* 对每一个CPU都创建2个worker_pool结构体，它是含有ID的 */ /* 一个worker_pool对应普通优先级的work，第2个对应高优先级的work */ } /* create the initial worker */ for_each_online_cpu(cpu) { for_each_cpu_worker_pool(pool, cpu) { /* 对每一个CPU的每一个worker_pool，创建一个worker */ /* 每一个worker对应一个内核线程 */ BUG_ON(!create_worker(pool)); } }
create_worker函数代码如下：
创建好内核线程后，再创建workqueue，代码在kernel\workqueue.c中：
init_workqueues system_wq = alloc_workqueue("events", 0, 0); __alloc_workqueue_key wq = kzalloc(sizeof(*wq) + tbl_size, GFP_KERNEL); // 分配workqueue_struct alloc_and_link_pwqs(wq) // 跟worker_poll建立联系
一开始时，每一个worker_poll下只有一个线程，但是系统会根据任务繁重程度动态创建、销毁内核线程。所以你可以在work中打印线程ID，发现它可能是变化的。
参考文章：
https://zhuanlan.zhihu.com/p/91106844
https://www.cnblogs.com/vedic/p/11069249.html
https://www.cnblogs.com/zxc2man/p/4678075.html
1.8 中断的线程化处理
使用GIT命令载后，本节源码位于这个目录下：
01_all_series_quickstart\ 05_嵌入式Linux驱动开发基础知识\source\ 06_gpio_irq\ 10_read_key_irq_poll_fasync_block_timer_tasklet_workqueue_threadedirq
请先回顾《18.2.7 新技术：threaded irq》。
复杂、耗时的事情，尽量使用内核线程来处理。上节视频介绍的工作队列用起来挺简单，但是它有一个缺点：工作队列中有多个work，前一个work没处理完会影响后面的work。解决方法有很多种，比如干脆自己创建一个内核线程，不跟别的work凑在一块了。在Linux系统中，对于存储设备比如SD/TF卡，它的驱动程序就是这样做的，它有自己的内核线程。
对于中断处理，还有另一种方法：threaded irq，线程化的中断处理。中断的处理仍然可以认为分为上半部、下半部。上半部用来处理紧急的事情，下半部用一个内核线程来处理，这个内核线程专用于这个中断。
内核提供了这个函数：
你可以只提供thread_fn，系统会为这个函数创建一个内核线程。发生中断时，系统会立刻调用handler函数，然后唤醒某个内核线程，内核线程再来执行thread_fn函数。
1.8.1 内核机制
1.8.1.1 调用request_threaded_irq后内核的数据结构
1.8.1.2 request_threaded_irq
request_threaded_irq函数，肯定会创建一个内核线程。
源码在内核文件kernel\irq\manage.c中，
int request_threaded_irq(unsigned int irq, irq_handler_t handler, irq_handler_t thread_fn, unsigned long irqflags, const char *devname, void *dev_id) { // 分配、设置一个irqaction结构体 action = kzalloc(sizeof(struct irqaction), GFP_KERNEL); if (!action) return -ENOMEM; action->handler = handler; action->thread_fn = thread_fn; action->flags = irqflags; action->name = devname; action->dev_id = dev_id; retval = __setup_irq(irq, desc, action); // 进一步处理 }
__setup_irq函数代码如下(只摘取重要部分)：
if (new->thread_fn && !nested) { ret = setup_irq_thread(new, irq, false); setup_irq_thread函数代码如下(只摘取重要部分)： if (!secondary) { t = kthread_create(irq_thread, new, "irq/%d-%s", irq, new->name); } else { t = kthread_create(irq_thread, new, "irq/%d-s-%s", irq, new->name); param.sched_priority -= 1; } new->thread = t;
1.8.1.3 中断的执行过程
对于GPIO中断，我使用QEMU的调试功能找出了所涉及的函数调用，其他板子可能稍有不同。
调用关系如下，反过来看：
Breakpoint 1, gpio_keys_gpio_isr (irq=200, dev_id=0x863e6930) at drivers/input/keyboard/gpio_keys.c:393 393 { (gdb) bt #0 gpio_keys_gpio_isr (irq=200, dev_id=0x863e6930) at drivers/input/keyboard/gpio_keys.c:393 #1 0x80270528 in __handle_irq_event_percpu (desc=0x8616e300, flags=0x86517edc) at kernel/irq/handle.c:145 #2 0x802705cc in handle_irq_event_percpu (desc=0x8616e300) at kernel/irq/handle.c:185 #3 0x80270640 in handle_irq_event (desc=0x8616e300) at kernel/irq/handle.c:202 #4 0x802738e8 in handle_level_irq (desc=0x8616e300) at kernel/irq/chip.c:518 #5 0x8026f7f8 in generic_handle_irq_desc (desc=<optimized out>) at ./include/linux/irqdesc.h:150 #6 generic_handle_irq (irq=<optimized out>) at kernel/irq/irqdesc.c:590 #7 0x805005e0 in mxc_gpio_irq_handler (port=0xc8, irq_stat=2252237104) at drivers/gpio/gpio-mxc.c:274 #8 0x805006fc in mx3_gpio_irq_handler (desc=<optimized out>) at drivers/gpio/gpio-mxc.c:291 #9 0x8026f7f8 in generic_handle_irq_desc (desc=<optimized out>) at ./include/linux/irqdesc.h:150 #10 generic_handle_irq (irq=<optimized out>) at kernel/irq/irqdesc.c:590 #11 0x8026fd0c in __handle_domain_irq (domain=0x86006000, hwirq=32, lookup=true, regs=0x86517fb0) at kernel/irq/irqdesc.c:627 #12 0x80201484 in handle_domain_irq (regs=<optimized out>, hwirq=<optimized out>, domain=<optimized out>) at ./include/linux/irqdesc.h:168 #13 gic_handle_irq (regs=0xc8) at drivers/irqchip/irq-gic.c:364 #14 0x8020b704 in __irq_usr () at arch/arm/kernel/entry-armv.S:464
我们只需要分析__handle_irq_event_percpu函数，它在kernel\irq\handle.c中：
线程的处理函数为irq_thread，代码在kernel\irq\handle.c中：
1.8.2 编程、上机
调用request_threaded_irq函数注册中断，调用free_irq卸载中断。
从前面可知，我们可以提供上半部函数，也可以不提供：
① 如果不提供
内核会提供默认的上半部处理函数：irq_default_primary_handler，它是直接返回IRQ_WAKE_THREAD。
② 如果提供的话
返回值必须是：IRQ_WAKE_THREAD。
在thread_fn中，如果中断被正确处理了，应该返回IRQ_HANDLED。
1.9 mmap
应用程序和驱动程序之间传递数据时，可以通过read、write函数进行。这涉及在用户态buffer和内核态buffer之间传数据，如下图所示：
应用程序不能直接读写驱动程序中的buffer，需要在用户态buffer和内核态buffer之间进行一次数据拷贝。这种方式在数据量比较小时没什么问题；但是数据量比较大时效率就太低了。比如更新LCD显示时，如果每次都让APP传递一帧数据给内核，假设LCD采用102460032bpp的格式，一帧数据就有102460032/8=2.3MB左右，这无法忍受。
改进的方法就是让程序可以直接读写驱动程序中的buffer，这可以通过mmap实现(memory map)，把内核的buffer映射到用户态，让APP在用户态直接读写。
1.9.1 内存映射现象与数据结构
假设有这样的程序，名为test.c：
#include <stdio.h> #include <unistd.h> #include <stdlib.h> int a; int main(int argc, char **argv) { if (argc != 2) { printf("Usage: %s <number>\n", argv[0]); return -1; } a = strtol(argv[1], NULL, 0); printf("a's address = 0x%lx, a's value = %d\n", &a, a); while (1) { sleep(10); } return 0; }
在PC上如下编译(必须静态编译)：
gcc -o test test.c -staitc
分别执行test程序2次，最后执行ps，可以看到这2个程序同时存在，这2个程序里a变量的地址相同，但是值不同。如下图：
观察到这些现象：
① 2个程序同时运行，它们的变量a的地址都是一样的：0x6bc3a0；
② 2个程序同时运行，它们的变量a的值是不一样的，一个是12，另一个是123。
疑问来了：
① 这2个程序同时在内存中运行，它们的值不一样，所以变量a的地址肯定不同；
② 但是打印出来的变量a的地址却是一样的。
怎么回事？
这里要引入虚拟地址的概念：CPU发出的地址是虚拟地址，它经过MMU(Memory Manage Unit，内存管理单元)映射到物理地址上，对于不同进程的同一个虚拟地址，MMU会把它们映射到不同的物理地址。如下图：
当前运行的是app1时，MMU会把CPU发出的虚拟地址addr映射为物理地址paddr1，用paddr1去访问内存。
当前运行的是app2时，MMU会把CPU发出的虚拟地址addr映射为物理地址paddr2，用paddr2去访问内存。
MMU负责把虚拟地址映射为物理地址，虚拟地址映射到哪个物理地址去？
可以执行ps命令查看进程ID，然后执行“cat /proc/325/maps”得到映射关系。

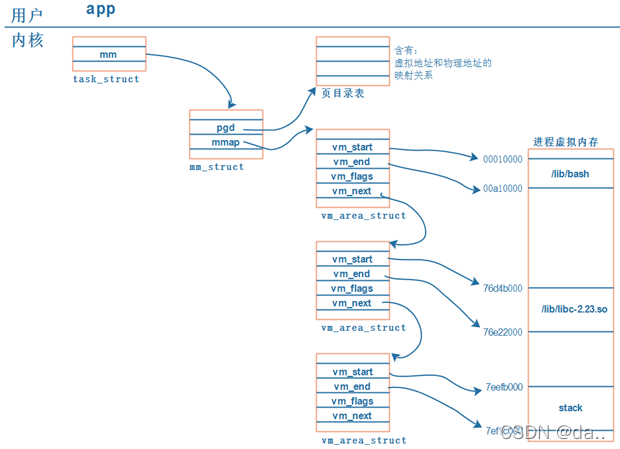

每一个APP在内核里都有一个tast_struct，这个结构体中保存有内存信息：mm_struct。而虚拟地址、物理地址的映射关系保存在页目录表中，如下图所示：
解析如下：
① 每个APP在内核中都有一个task_struct结构体，它用来描述一个进程；
② 每个APP都要占据内存，在task_struct中用mm_struct来管理进程占用的内存；
内存有虚拟地址、物理地址，mm_struct中用mmap来描述虚拟地址，用pgd来描述对应的物理地址。
注意：pgd，Page Global Directory，页目录。
③ 每个APP都有一系列的VMA：virtual memory
比如APP含有代码段、数据段、BSS段、栈等等，还有共享库。这些单元会保存在内存里，它们的地址空间不同，权限不同(代码段是只读的可运行的、数据段可读可写)，内核用一系列的vm_area_struct来描述它们。
vm_area_struct中的vm_start、vm_end是虚拟地址。
④ vm_area_struct中虚拟地址如何映射到物理地址去？
每一个APP的虚拟地址可能相同，物理地址不相同，这些对应关系保存在pgd中。
1.9.2 ARM架构内存映射简介
ARM架构支持一级页表映射，也就是说MMU根据CPU发来的虚拟地址可以找到第1个页表，从第1个页表里就可以知道这个虚拟地址对应的物理地址。一级页表里地址映射的最小单位是1M。
ARM架构还支持二级页表映射，也就是说MMU根据CPU发来的虚拟地址先找到第1个页表，从第1个页表里就可以知道第2级页表在哪里；再取出第2级页表，从第2个页表里才能确定这个虚拟地址对应的物理地址。二级页表地址映射的最小单位有4K、1K，Linux使用4K。

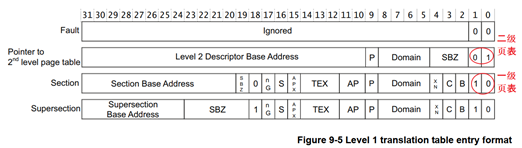

一级页表项里的内容，决定了它是指向一块物理内存，还是指问二级页表，如下图：
1.9.2.1 一级页表映射过程
一线页表中每一个表项用来设置1M的空间，对于32位的系统，虚拟地址空间有4G，4G/1M=4096。所以一级页表要映射整个4G空间的话，需要4096个页表项。
第0个页表项用来表示虚拟地址第0个1M(虚拟地址为0～0xFFFFF)对应哪一块物理内存，并且有一些权限设置；
第1个页表项用来表示虚拟地址第1个1M(虚拟地址为0x100000～0x1FFFFF)对应哪一块物理内存，并且有一些权限设置；
依次类推。
使用一级页表时，先在内存里设置好各个页表项，然后把页表基地址告诉MMU，就可以启动MMU了。
以下图为例介绍地址映射过程：
① CPU发出虚拟地址vaddr，假设为0x12345678
② MMU根据vaddr[31:20]找到一级页表项：
虚拟地址0x12345678是虚拟地址空间里第0x123个1M，所以找到页表里第0x123项，根据此项内容知道它是一个段页表项。
段内偏移是0x45678。
③ 从这个表项里取出物理基地址：Section Base Address，假设是0x81000000
④ 物理基地址加上段内偏移得到：0x81045678
所以CPU要访问虚拟地址0x12345678时，实际上访问的是0x81045678的物理地址
1.9.2.2 二级页表映射过程
首先设置好一级页表、二级页表，并且把一级页表的首地址告诉MMU。
以下图为例介绍地址映射过程：
① CPU发出虚拟地址vaddr，假设为0x12345678
② MMU根据vaddr[31:20]找到一级页表项：
虚拟地址0x12345678是虚拟地址空间里第0x123个1M，所以找到页表里第0x123项。根据此项内容知道它是一个二级页表项。
③ 从这个表项里取出地址，假设是address，这表示的是二级页表项的物理地址；
④ vaddr[19:12]表示的是二级页表项中的索引index即0x45，在二级页表项中找到第0x45项；
⑤ 二级页表项格式如下：
里面含有这4K或1K物理空间的基地址page base addr，假设是0x81889000：
它跟vaddr[11:0]组合得到物理地址：0x81889000 + 0x678 = 0x81889678。
所以CPU要访问虚拟地址0x12345678时，实际上访问的是0x81889678的物理地址
1.9.3 怎么给APP新建一块内存映射
1.9.3.1 mmap调用过程
从上面内存映射的过程可以知道，要给APP新开劈一块虚拟内存，并且让它指向某块内核buffer，我们要做这些事：
① 得到一个vm_area_struct，它表示APP的一块虚拟内存空间；
很幸运，APP调用mmap系统函数时，内核就帮我们构造了一个vm_area_stuct结构体。里面含有虚拟地址的地址范围、权限。
② 确定物理地址：
你想映射某个内核buffer，你需要得到它的物理地址，这得由你提供。
③ 给vm_area_struct和物理地址建立映射关系：
也很幸运，内核提供有相关函数。
APP里调用mmap时，导致的内核相关函数调用过程如下：
1.9.3.2 cache和buffer
本小节参考：
ARM的cache和写缓冲器（write buffer）

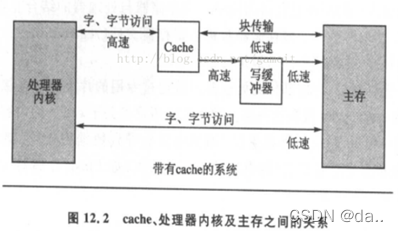

使用mmap时，需要有cache、buffer的知识。下图是CPU和内存之间的关系，有cache、buffer(写缓冲器)。Cache是一块高速内存；写缓冲器相当于一个FIFO，可以把多个写操作集合起来一次写入内存。
程序运行时有“局部性原理”，这又分为时间局部性、空间局部性。
① 时间局部性：
在某个时间点访问了存储器的特定位置，很可能在一小段时间里，会反复地访问这个位置。
② 空间局部性：
访问了存储器的特定位置，很可能在不久的将来访问它附近的位置。
而CPU的速度非常快，内存的速度相对来说很慢。CPU要读写比较慢的内存时，怎样可以加快速度？根据“局部性原理”，可以引入cache
① 读取内存addr处的数据时：
先看看cache中有没有addr的数据，如果有就直接从cache里返回数据：这被称为cache命中。
如果cache中没有addr的数据，则从内存里把数据读入，注意：它不是仅仅读入一个数据，而是读入一行数据(cache line)。
而CPU很可能会再次用到这个addr的数据，或是会用到它附近的数据，这时就可以快速地从cache中获得数据。
② 写数据：
CPU要写数据时，可以直接写内存，这很慢；也可以先把数据写入cache，这很快。
但是cache中的数据终究是要写入内存的啊，这有2种写策略：
a. 写通(write through)：
数据要同时写入cache和内存，所以cache和内存中的数据保持一致，但是它的效率很低。能改进吗？可以！使用“写缓冲器”：cache大哥，你把数据给我就可以了，我来慢慢写，保证帮你写完。
有些写缓冲器有“写合并”的功能，比如CPU执行了4条写指令：写第0、1、2、3个字节，每次写1字节；写缓冲器会把这4个写操作合并成一个写操作：写word。对于内存来说，这没什么差别，但是对于硬件寄存器，这就有可能导致问题。
所以对于寄存器操作，不会启动buffer功能；对于内存操作，比如LCD的显存，可以启用buffer功能。
b. 写回(write back)：
新数据只是写入cache，不会立刻写入内存，cache和内存中的数据并不一致。
新数据写入cache时，这一行cache被标为“脏”(dirty)；当cache不够用时，才需要把脏的数据写入内存。
使用写回功能，可以大幅提高效率。但是要注意cache和内存中的数据很可能不一致。这在很多时间要小心处理：比如CPU产生了新数据，DMA把数据从内存搬到网卡，这时候就要CPU执行命令先把新数据从cache刷到内存。反过来也是一样的，DMA从网卡得过了新数据存在内存里，CPU读数据之前先把cache中的数据丢弃。
是否使用cache、是否使用buffer，就有4种组合(Linux内核文件arch\arm\include\asm\pgtable-2level.h)：

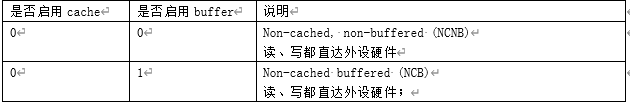

上面4种组合对应下表中的各项，一一对应(下表来自s3c2410芯片手册，高架构的cache、buffer更复杂，但是这些基础知识没变)：
第1种是不使用cache也不使用buffer，读写时都直达硬件，这适合寄存器的读写。
第2种是不使用cache但是使用buffer，写数据时会用buffer进行优化，可能会有“写合并”，这适合显存的操作。因为对显存很少有读操作，基本都是写操作，而写操作即使被“合并”也没有关系。
第3种是使用cache不使用buffer，就是“write through”，适用于只读设备：在读数据时用cache加速，基本不需要写。
第4种是既使用cache又使用buffer，适合一般的内存读写。
1.9.3.3 驱动程序要做的事
驱动程序要做的事情有3点：
① 确定物理地址
② 确定属性：是否使用cache、buffer
③ 建立映射关系

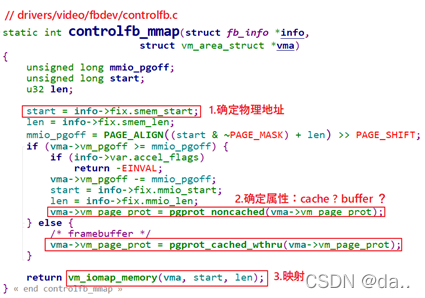

参考Linux源文件，示例代码如下：

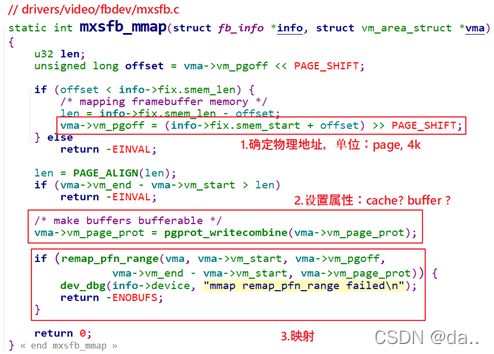

还有一个更简单的函数：
1.9.4 编程
使用GIT命令载后，本节源码位于这个目录下：
01_all_series_quickstart\ 05_嵌入式Linux驱动开发基础知识\source\ 07_mmap
目的：我们在驱动程序中申请一个8K的buffer，让APP通过mmap能直接访问。
1.9.4.1 APP编程
APP怎么写？open驱动、buf=mmap(……)映射内存，直接读写buf就可以了，代码如下：
22 /* 1. 打开文件 */ 23 fd = open("/dev/hello", O_RDWR); 24 if (fd == -1) 25 { 26 printf("can not open file /dev/hello\n"); 27 return -1; 28 } 29 30 /* 2. mmap 31 * MAP_SHARED : 多个APP都调用mmap映射同一块内存时, 对内存的修改大家都可以看到。 32 * 就是说多个APP、驱动程序实际上访问的都是同一块内存 33 * MAP_PRIVATE : 创建一个copy on write的私有映射。 34 * 当APP对该内存进行修改时，其他程序是看不到这些修改的。 35 * 就是当APP写内存时, 内核会先创建一个拷贝给这个APP, 36 * 这个拷贝是这个APP私有的, 其他APP、驱动无法访问。 37 */ 38 buf = mmap(NULL, 1024*8, PROT_READ | PROT_WRITE, MAP_SHARED, fd, 0); 39 if (buf == MAP_FAILED) 40 { 41 printf("can not mmap file /dev/hello\n"); 42 return -1; 43 }
最难理解的是mmap函数MAP_SHARED、MAP_PRIVATE参数。使用MAP_PRIVATE映射时，在没有发生写操作时，APP、驱动访问的都是同一块内存；当APP发起写操作时，就会触发“copy on write”，即内核会先创建该内存块的拷贝，APP的写操作在这个新内存块上进行，这个新内存块是APP私有的，别的APP、驱动看不到。
仅用MAP_SHARED参数时，多个APP、驱动读、写时，操作的都是同一个内存块，“共享”。
MAP_PRIVATE映射是很有用的，Linux中多个APP都会使用同一个动态库，在没有写操作之前大家都使用内存中唯一一份代码。当APP1发起写操作时，内核会为它复制一份代码，再执行写操作，APP1就有了专享的、私有的动态库，在里面做的修改只会影响到APP1。其他程序仍然共享原先的、未修改的代码。
有了这些知识后，下面的代码就容易理解了，请看代码中的注释：
44 45 printf("mmap address = 0x%x\n", buf); 46 printf("buf origin data = %s\n", buf); /* old */ 47 48 /* 3. write */ 49 strcpy(buf, "new"); 50 51 /* 4. read & compare */ 52 /* 对于MAP_SHARED映射: str = "new" 53 * 对于MAP_PRIVATE映射: str = "old" 54 */ 55 read(fd, str, 1024); 56 if (strcmp(buf, str) == 0) 57 { 58 /* 对于MAP_SHARED映射，APP写的数据驱动可见 59 * APP和驱动访问的是同一个内存块 60 */ 61 printf("compare ok!\n"); 62 } 63 else 64 { 65 /* 对于MAP_PRIVATE映射，APP写数据时, 是写入另一个内存块(是原内存块的"拷贝") 66 */ 67 printf("compare err!\n"); 68 printf("str = %s!\n", str); /* old */ 69 printf("buf = %s!\n", buf); /* new */ 70 }
执行测试程序后，查看到它的进程号PID，执行这样的命令查看这个程序的内存使用情况：
cat /proc/PIC/maps
1.9.4.2 驱动编程
驱动程序要做什么？
① 分配一块8K的内存
使用哪一个函数分配内存？

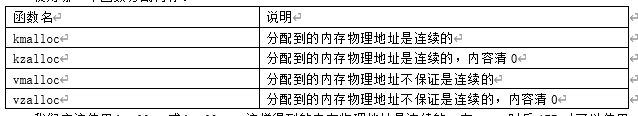

我们应该使用kmalloc或kzalloc，这样得到的内存物理地址是连续的，在mmap时后APP才可以使用同一个基地址去访问这块内存。(如果物理地址不连续，就要执行多次mmap了)。
② 提供mmap函数
关键在于mmap函数，代码如下：
要注意的是，remap_pfn_range中，pfn的意思是“Page Frame Number”。在Linux中，整个物理地址空间可以分为第0页、第1页、第2页，诸如此类，这就是pfn。假设每页大小是4K，那么给定物理地址phy，它的pfn = phy / 4096 = phy >> 12。内核的page一般是4K，但是也可以配置内核修改page的大小。所以为了通用，pfn = phy >> PAGE_SHIFT。
APP调用mmap后，会导致驱动程序的mmap函数被调用，最终APP的虚拟地址和驱动程序中的物理地址就建立了映射关系。APP可以直接访问驱动程序的buffer。
1.9.4.3 上机测试
在Ubuntu中编译好驱动、测试程序，放到开发板。
在开发板上安装驱动、执行测试程序。
