开源云真机平台Sonic(Windows端)接入iOS设备实践

背景

在前面的文章中，我分享了《开源云真机平台-Sonic应用实践》、《开源云真机平台Sonic跨版本升级实践》。目前sonic版本已经升级到了最新的2.0.5，但我接入的都是些Android设备，iOS设备之前也尝试过接入，但没有成功，因为我用的是CentOS系统。这两天又用Windows系统重新试了一下，终于成功接入了。下面简单分享一下实践过程以及其中的一些注意事项。

一、准备工作&注意事项

1.Agent必须部署在Mac/Ubuntu/Windows系统，CentOS系统不支持接入iOS设备（这也是我之前一直尝试失败的原因）；

2.必须得有一台Mac系统的电脑，且Mac电脑中安装了Xcode，因为前期要构建WebDriverAgent包到iOS设备中，后面可以脱离Mac使用；

3.必须得有个苹果开发者账号，且当前iOS设备的UDID已添加到此开发者账号下，这样才能构建WDA（WebDriverAgent）；

4.如果iOS设备准备接入在Windows或Ubuntu系统的Agent上，需要安装：

• usbmux： 这个服务主要用于在USB协议上实现多路TCP连接，将USB通信抽象为TCP通信。苹果的iTunes、Xcode，都直接或间接地用到了这个服务。所以Windows上可以通过直接安装iTunes来解决，Ubuntu需要单独安装；
• sib：即sonic-ios-bridge，sonic与iOS设备之间的通信桥梁，类似于ADB（Android Debug Bridge）。当然安装淘宝开源的tidevice也就可以，方便查看设备状态以及调试；

二、Mac端工作

有了以上条件，我们就可以执行iOS接入Sonic的相关工作了。接入过程主要分为以下步骤：

1. 克隆WebDriverAgent项目到Mac电脑；
2. 在Xcode中打开克隆的WebDriverAgent项目，并修改相关信息（后面会具体提到）；
3. 构建WebDriverAgent包到iOS设备；

1.克隆项目

git clone https://github.com/appium/WebDriverAgent
或
git clone https://github.com/SonicCloudOrg/sonic-ios-wda.git

2.修改WebDriverAgent相关信息

在Mac电脑的Xcode中打开克隆的WebDriverAgent项目，按照如下修改：

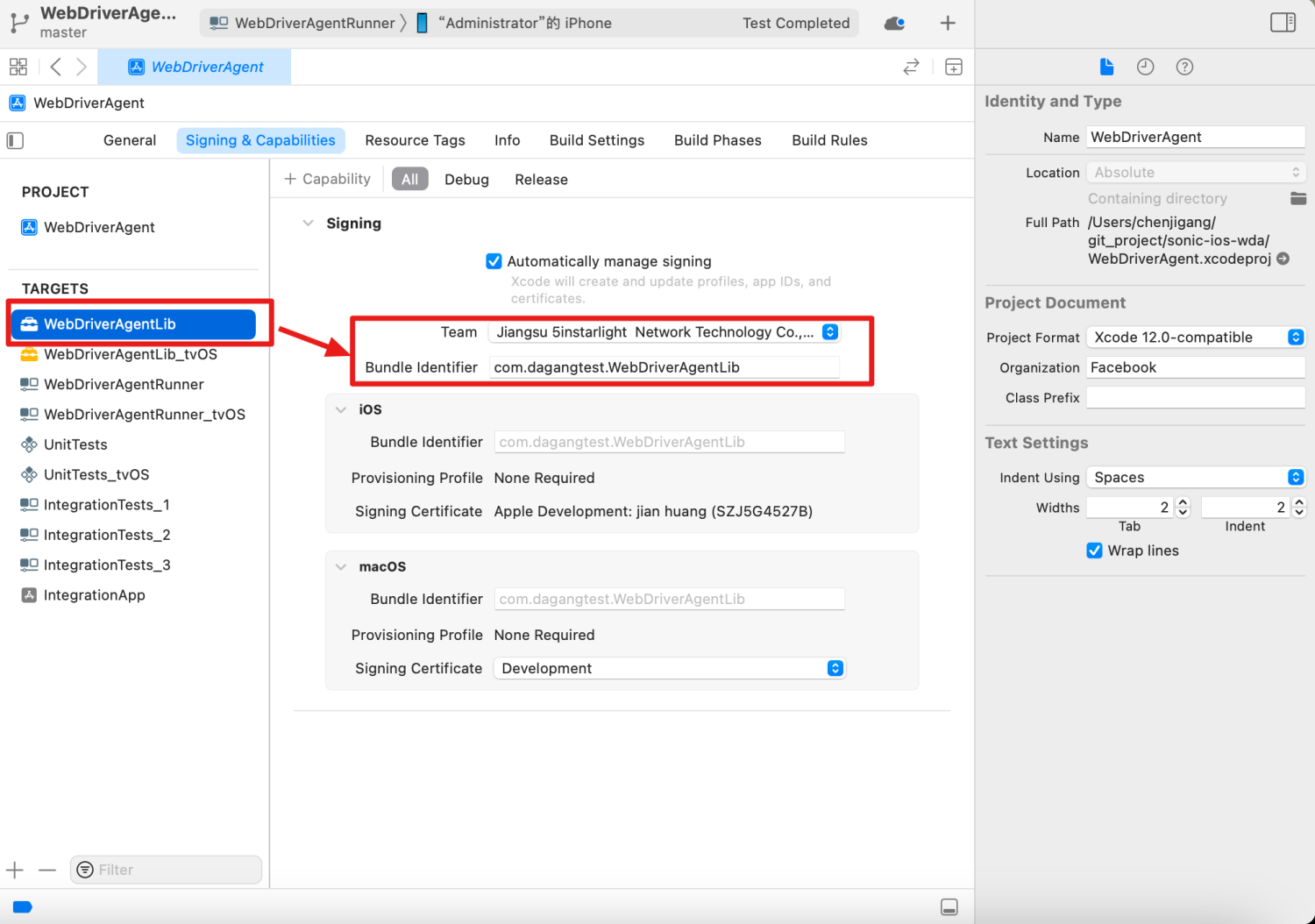

① 修改WebDriverAgentLib

Team选择你自己的或者公司的开发者账号，Bundle Identifier改成你自己的名字，不要用原来的，名字任意，例如：com.appium8888.WebDriverAgentLib

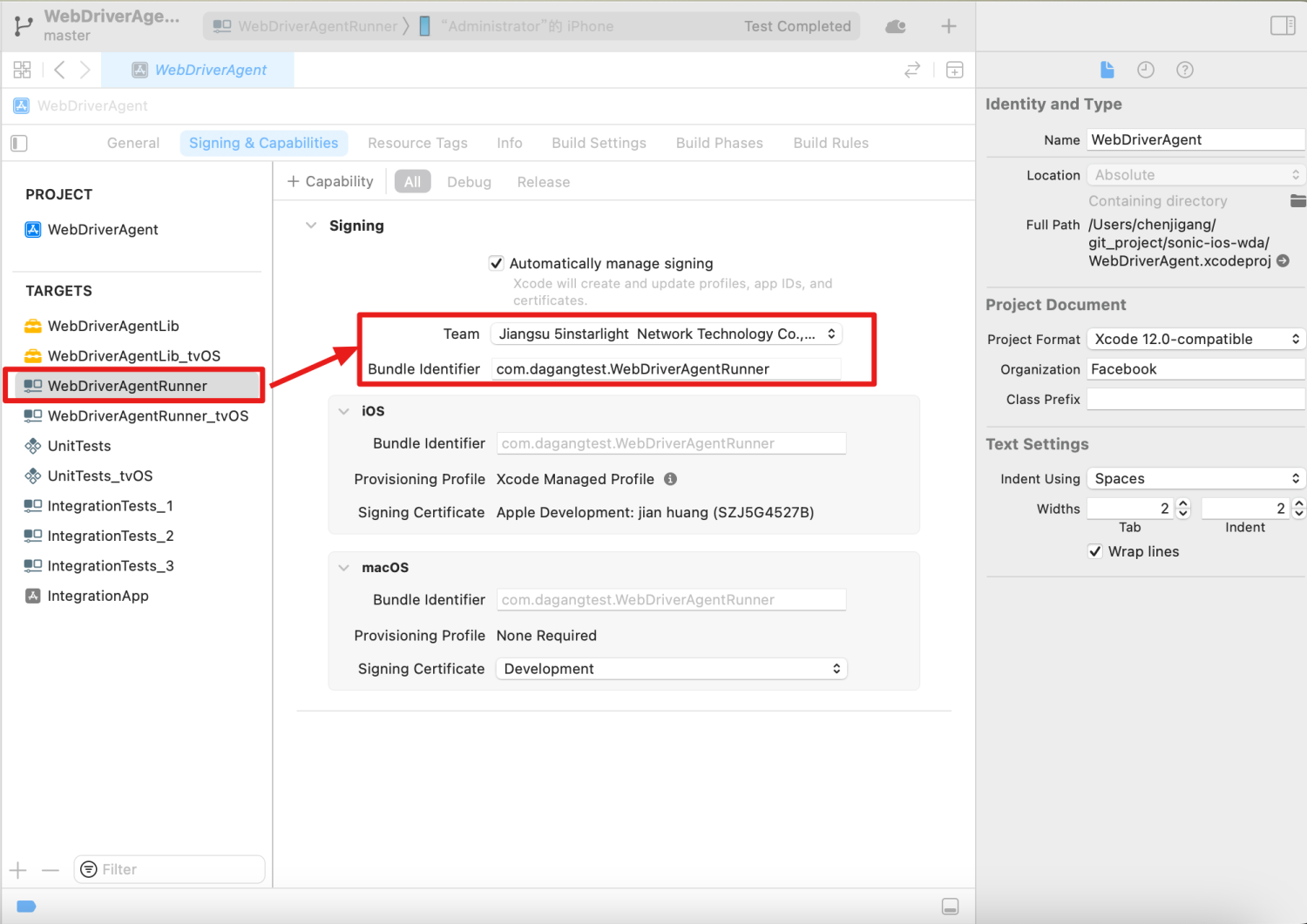

② 修改WebDriverAgentRunner

Team仍然选择你自己的或者公司的开发者账号，Bundle Identifier改成你自己的名字，与前面一步修改的保持一致，例如：com.appium8888.WebDriverAgentRunner

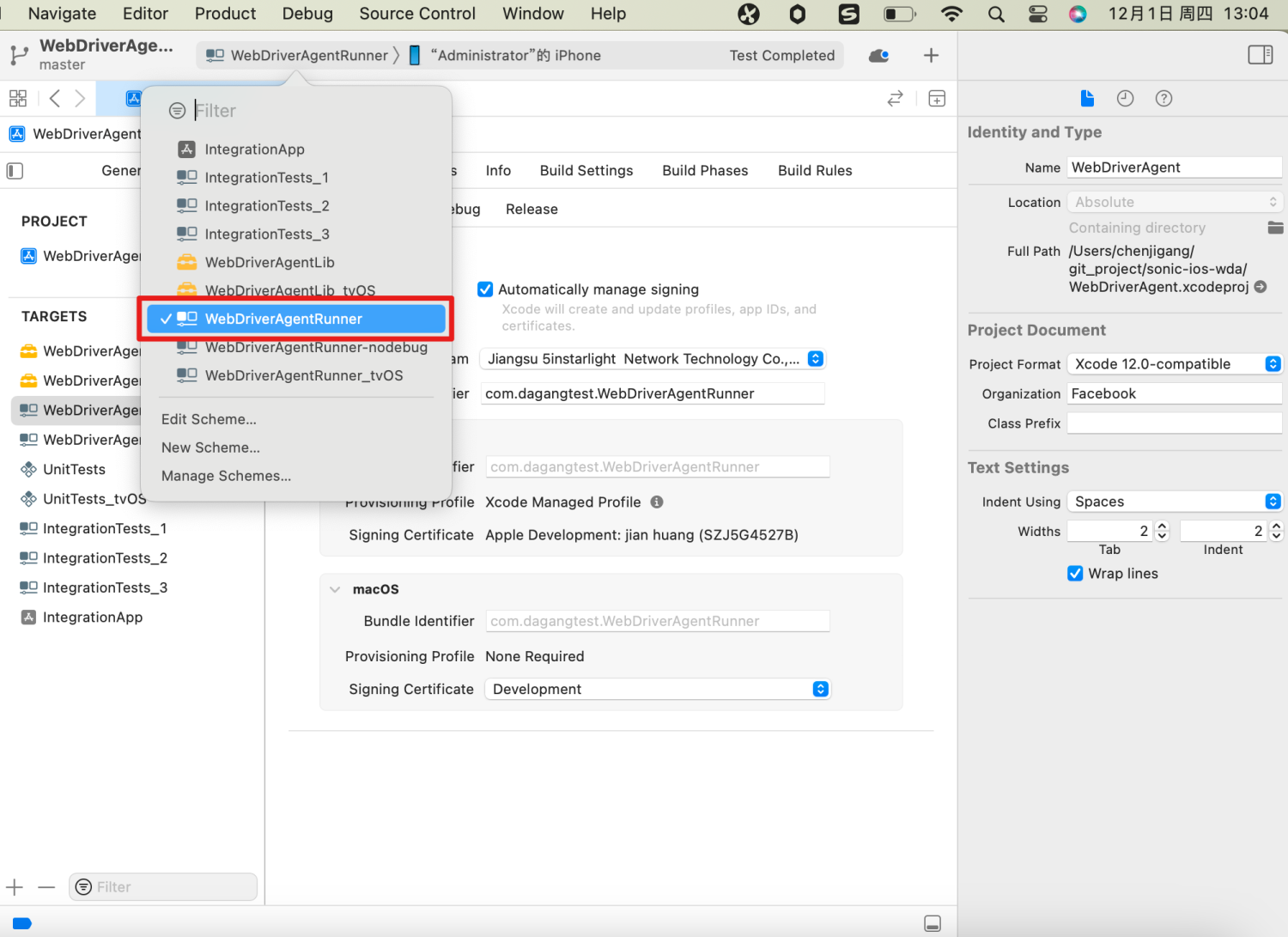

③ 选择要构建的包以及iOS设备

记住，一定选的是WebDriverAgentRunner，而不是IntegrationAPP或其他！

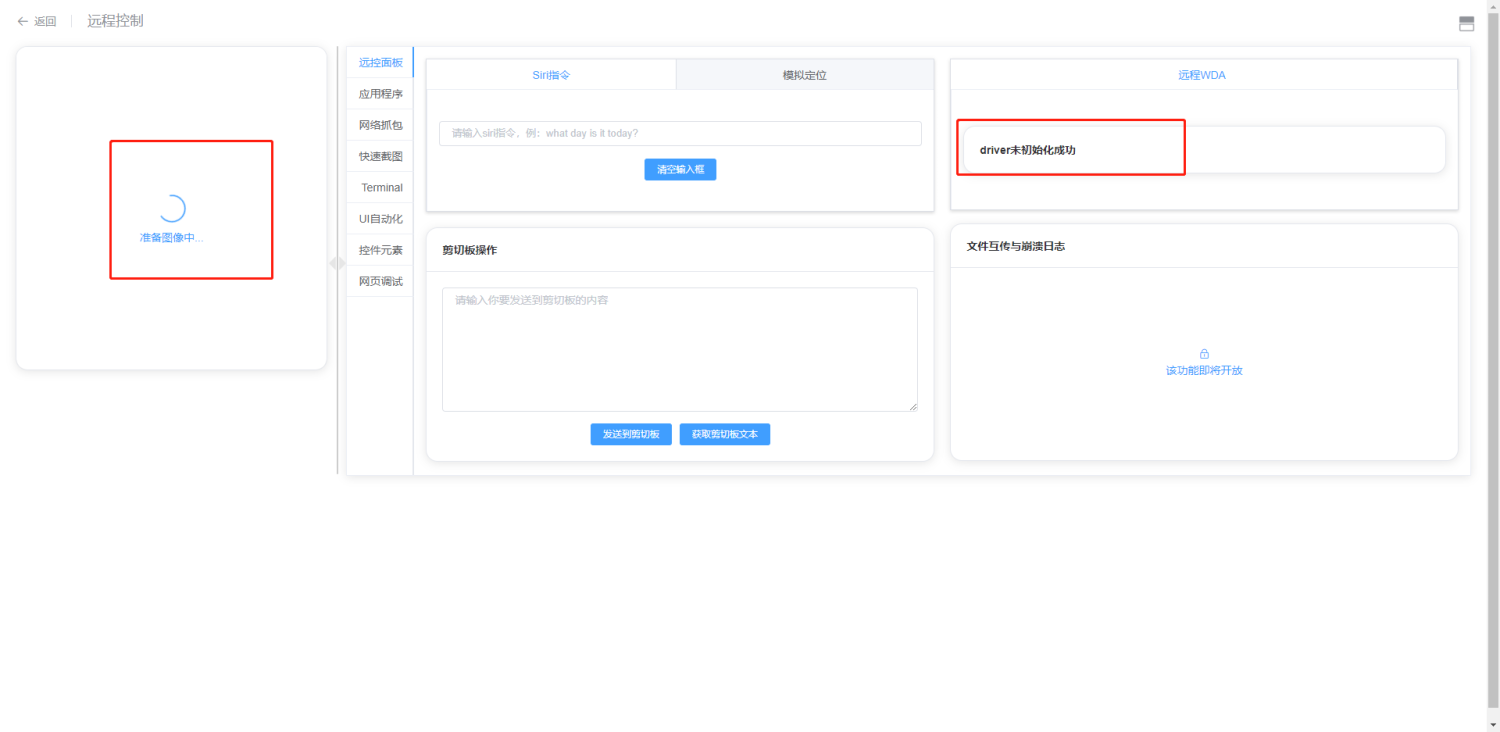

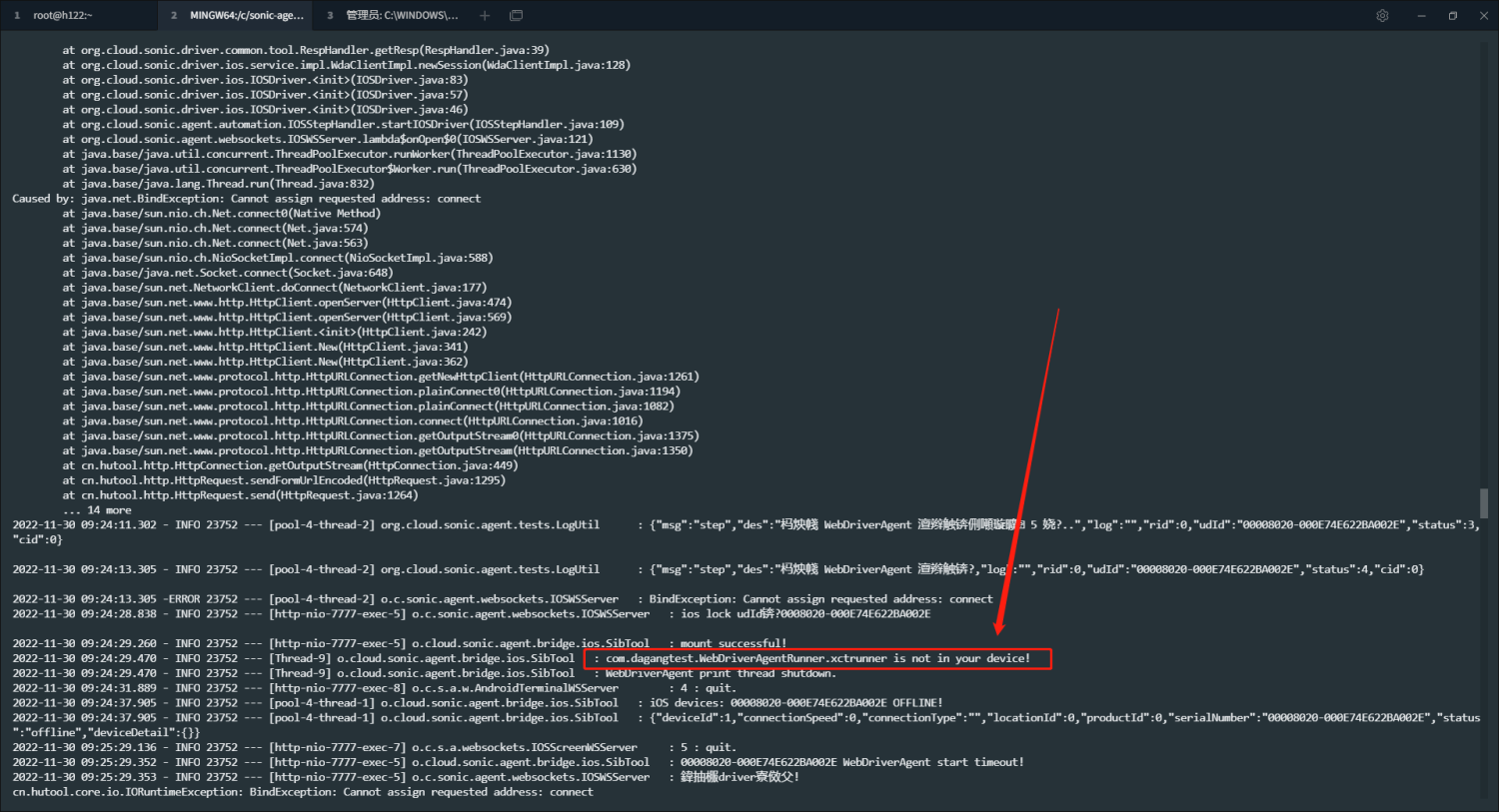

我一开始就是默认选了IntegrationAPP导致后面能连接上Server，前台也能看到手机，但是使用不了，一直卡在准备图像中。此时Agent控制台能看到一句提示“com.dagangtest.WebDriverAgentRunner.xctrunner is not in your device!”，如果有这句报错提示，就表明你在选择构建包的时候选择错了！接入Mac再重新选择WebDriverAgentRunner打包构建即可。

④ 构建

顶部Product--Build，成功的话Xcode会提示Build Successed！

⑤ 运行测试

顶部Product--Test，首次运行的话可能会失败，需要在手机上弹出的提示框中点击“信任”设备，再次运行即可。运行成功的话，Xcode会自动将WebDriverAgentRunner包打进iOS设备：

手机上会出现WebDriverAgentRunner APP以及“Automation Running”的浮动水印提示。

三、Windows(Agent端)工作

我之前就是用CentOS端的Agent来接入iOS设备，所以屡屡碰壁。如果你也有这个想法，劝你尽早放弃！我现在已转投Windows怀抱来接入iOS。不过也不用那么悲观，一个Server可以连接多个Agent，CentOS端的Agent用来接入Android设备是完全没问题的。

所以特此声明：以下演示均以Windows为案例，Ubuntu系统未具体尝试，仅提供部分参考思路。

上面打包好WebDriverAgentRunner到iOS手机后，iOS就可以脱离Mac运行，在Windows以及Ubuntu系统上也可以丝滑地开展自动化测试了！Windows/Ubuntu端工作主要分为以下步骤：

1. 安装iTunes；
2. 安装sib工具；
3. Agent配置：修改Agent配置文件，填写WebDriverAgent的bundle-id（包名），插上iOS设备，重启Agent容器；
4. 检查前台页面是否成功显示以及能否正常使用；

1.安装iTunes；

安装iTunes的目的主要是为了安装usbmux以及相关的依赖环境，前面已经提到usbmux这个服务主要用于在USB协议上实现多路TCP连接，将USB通信抽象为TCP通信。苹果的iTunes、Xcode，都直接或间接地用到了这个服务。所以Windows上可以通过直接安装iTunes来解决（通过爱思助手之类的应该也可以），Ubuntu需要单独安装usbmux；

连接手机打开iTunes

首次连接，在手机的提示框中选择信任设备，随后即可连接成功：

2.安装Sib

sib和tidevice两个安装任意一个即可。sib安装比较简单，直接从官网下载下来解压即可，如果想要全局运行就配置个环境变量。

项目地址：https://github.com/SonicCloudOrg/sonic-ios-bridge

下载下来，解压后得到如下文件：

cmd命令行，进入sib.exe所在文件夹，执行以下命令，即可查看当前电脑连接的iOS设备，设备若在线，显示为online。

c:\sonic-ios-bridge>sib devices
00008020-000E74E622BA002E online

3.Agent配置

修改Agent配置文件

主要是修改iOS模块的wda-bundle-id，改为前面在Xcode中修改后的名称，例如：

com.appium8888.WebDriverAgentRunner
sonic:
  agent:
# 替换为部署Agent机器的ipv4    host: 192.168.1.188
# 替换为Agent服务的端口，可以自行更改    port: 7777# 替换为前端新增Agent生成的key    key: 774ed0c0-b8d6-4bcb-8a68-36bb67d51691
  server:
# 改成server的SONIC_SERVER_HOST    host: 192.168.1.20
# 改成server的SONIC_SERVER_PORT    port: 3000modules:
  android:
# 是否开启安卓模块    enable: true# 是否开启sonic-android-supply远程adb调试功能    use-sas: true  ios:
# 如果不需要连接iOS设备，请将true改为false。开启的windows用户请确保本机已安装iTunes    enable: true# 替换为你自己使用的wda的bundleId，如果没有.xctrunner后缀会自动补全，建议使用公司的开发者证书    wda-bundle-id: com.dagangtest.WebDriverAgentRunner
  sgm:
# 是否开启sonic-go-mitmproxy网络抓包功能    enable: true

重启Agent

windows用户，要先在控制台输入 chcp 65001 并回车，再输入以下指令：

java -Dfile.encoding=utf-8 -jar sonic-agent-windows-x86_64.jar

4.前台访问使用

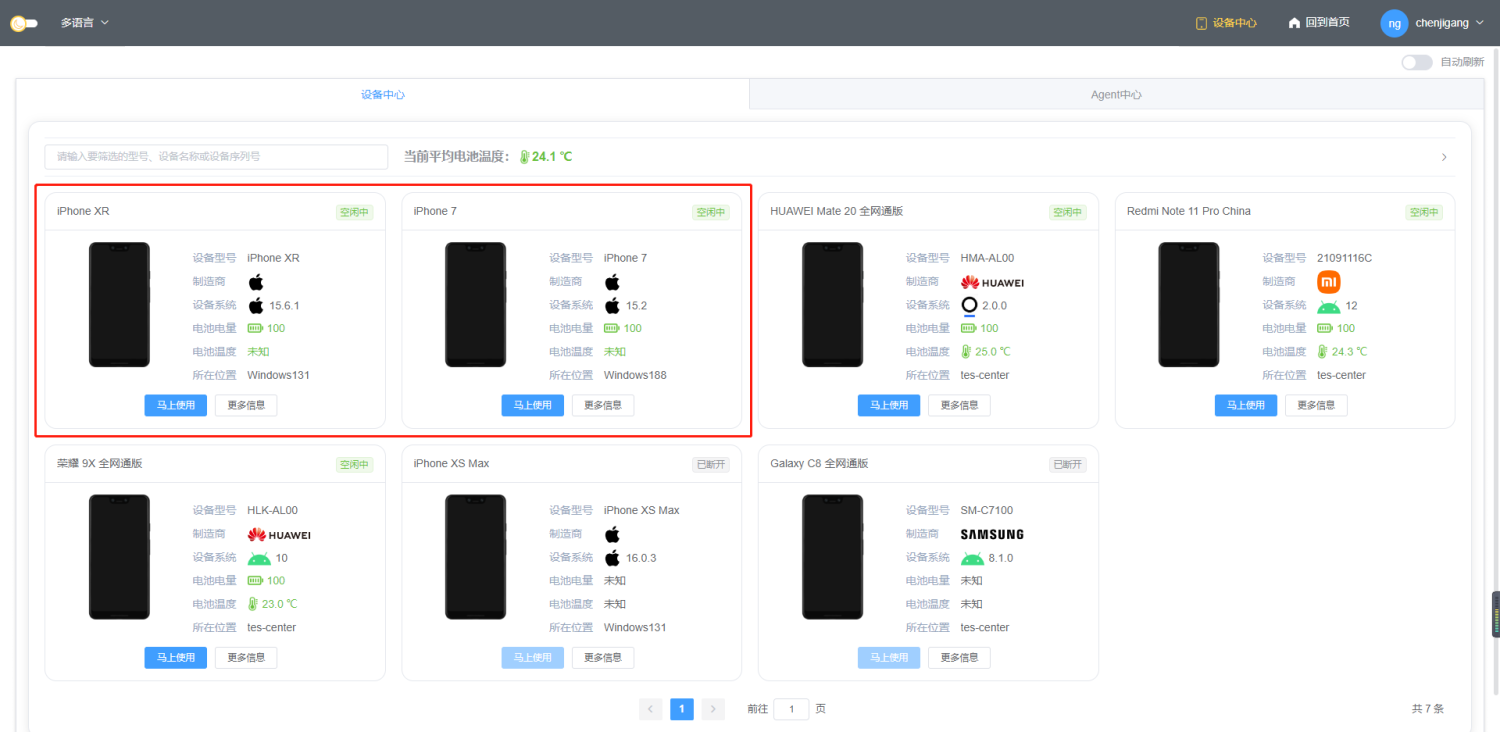

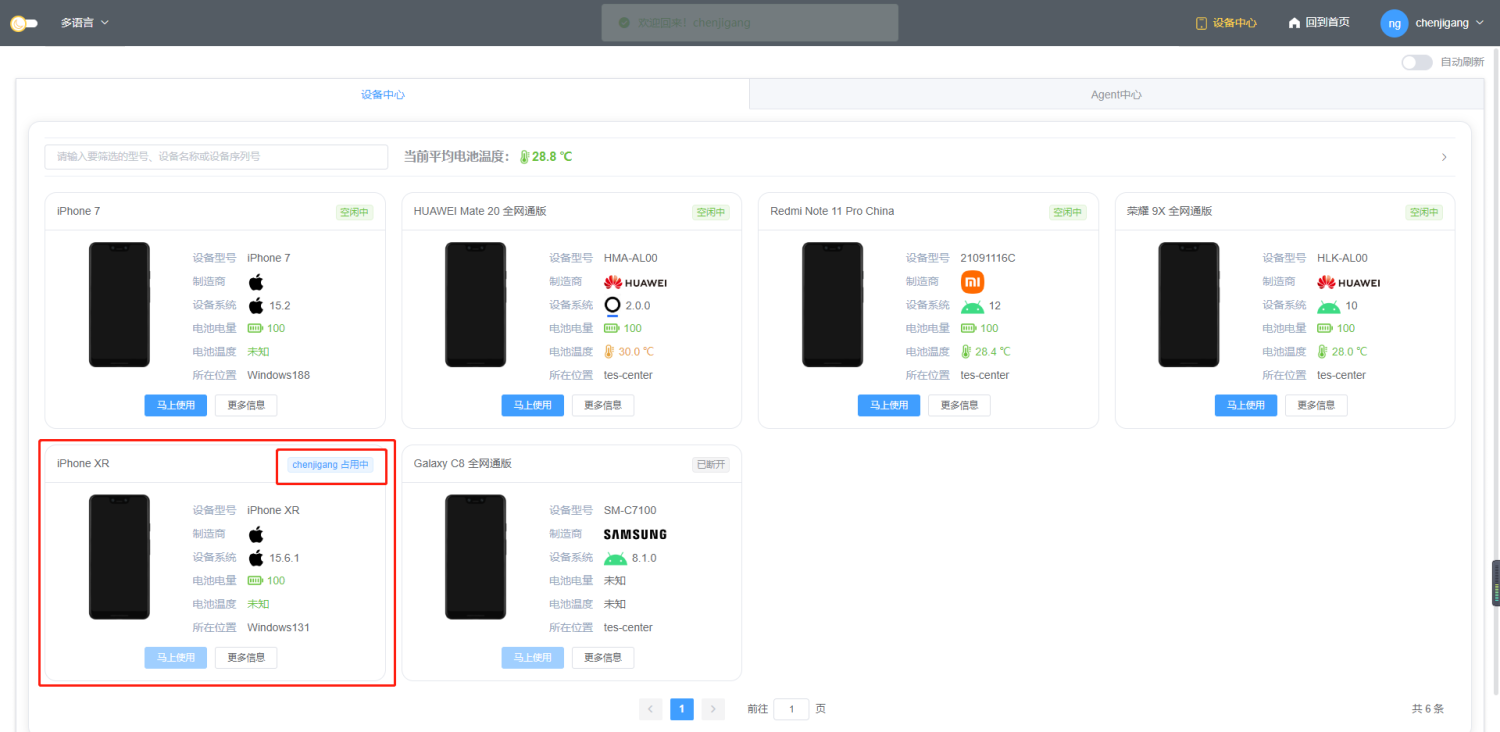

可以看到，两台iOS设备：iPhone XR和iPhone 7已经接入成功：

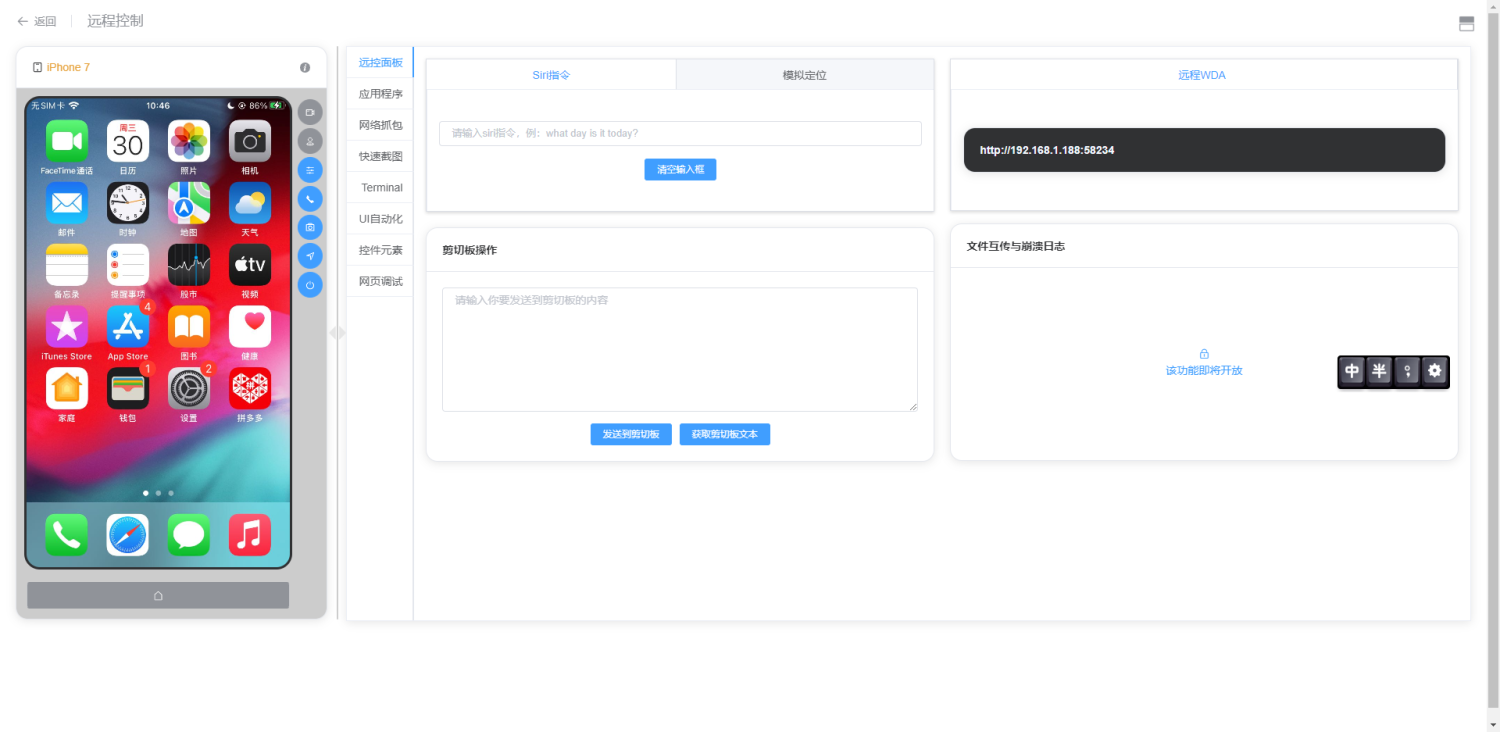

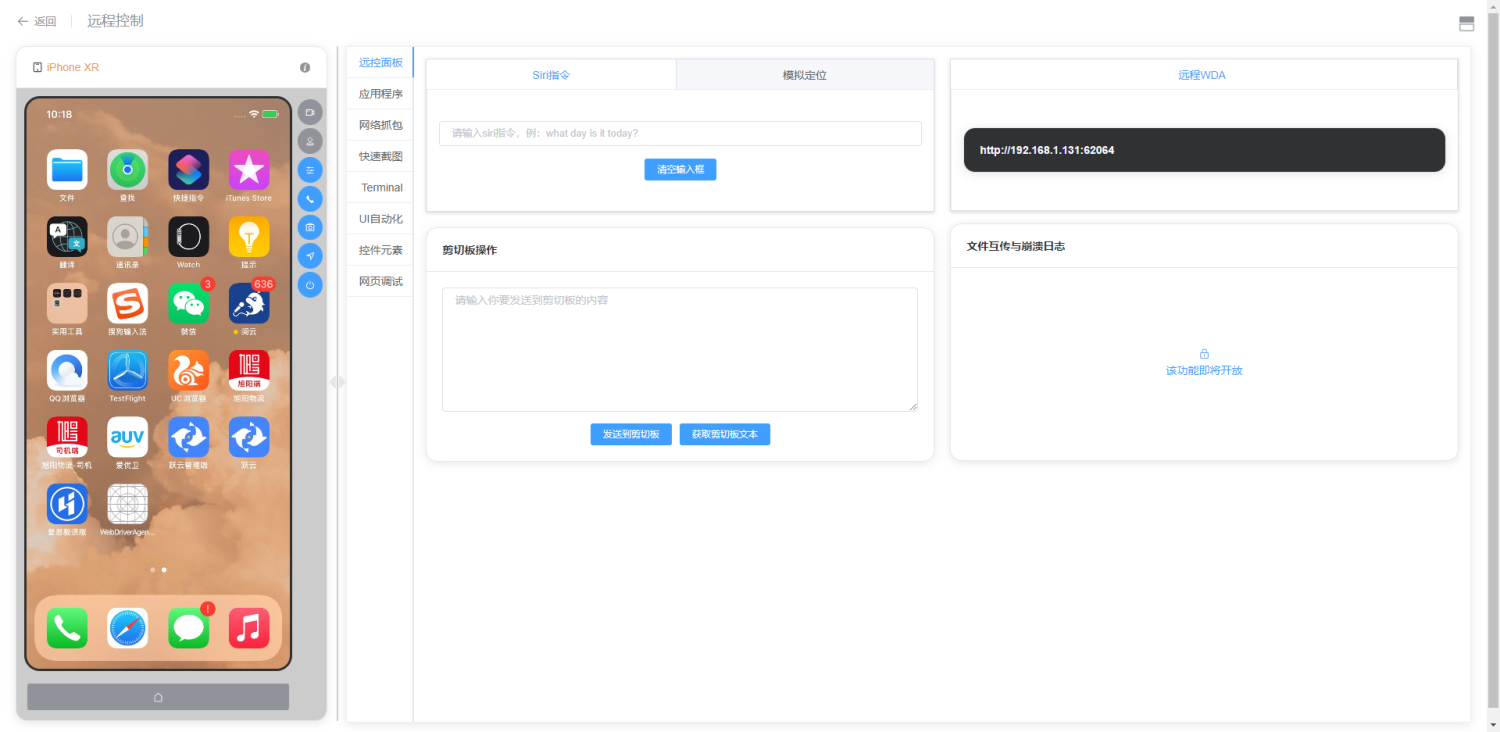

分别使用两台设备，操作正常

四、iOS使用过程中的一些问题

尽管sonic已经成功接入了iOS设备，但在使用过程中，还是存在诸多问题，远没有Android设备体验流畅。

1.连接超时、拖拽反应过慢

有时候点击事件正常，但拖拽事件会卡半天，然后突然反应过来、把之前积压的事件全部执行了一遍。不知道是不是连接超时的问题。

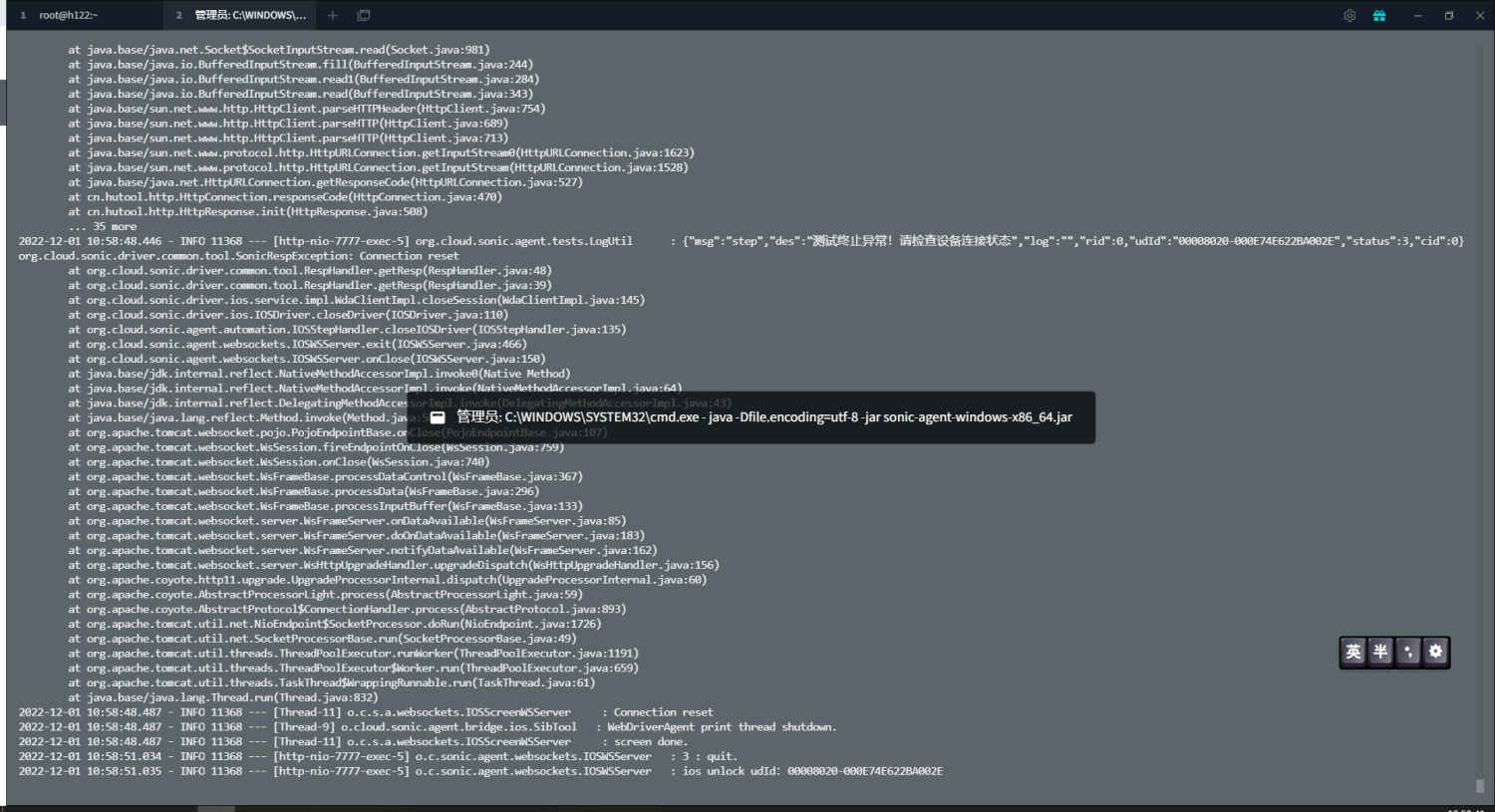

2.设备连接异常

忘记当时是怎么操作的了

3.无法进入使用页面，设备被占用

点击“马上使用”，打开了一个新标签页，随后该标签页立马消失，但列表中该设备处于被占用状态，导致无法再进入使用页。只能重启Agent或是重新插拔设备。在Android设备上也遇到过，退出使用界面，刷新后，设备仍处于被占用，能不能加一个“强制关闭”按钮操作呢？

4.初始化时间略长

每次退出再进入设备，都要初始化一遍，初始化时间略长，不知道这个能不能优化一下。

附：

1.Ubuntu(Agent端)解决方法

Ubuntu系统因资源限制，未具体尝试，仅提供部分参考思路。

Ubuntu也是属于Linux系统的一种，我当时是用CentOS试的，出现过下列问题，试了很多种方法，始终没有连成功，最终放弃了。但我看过一些帖子，据说Ubuntu按照以下方法解决后是可以连接成功的。

宿主机安装sib

Ubuntu系统的Agent一般是用docker方式部署的，docker容器中是有sib工具的，但在宿主机上也要安装sonic-ios-bridge

下载后解压，进入sib所在目录，执行sib，即可查看相关帮助命令：

宿主机安装usbmuxd、挂载iOS设备

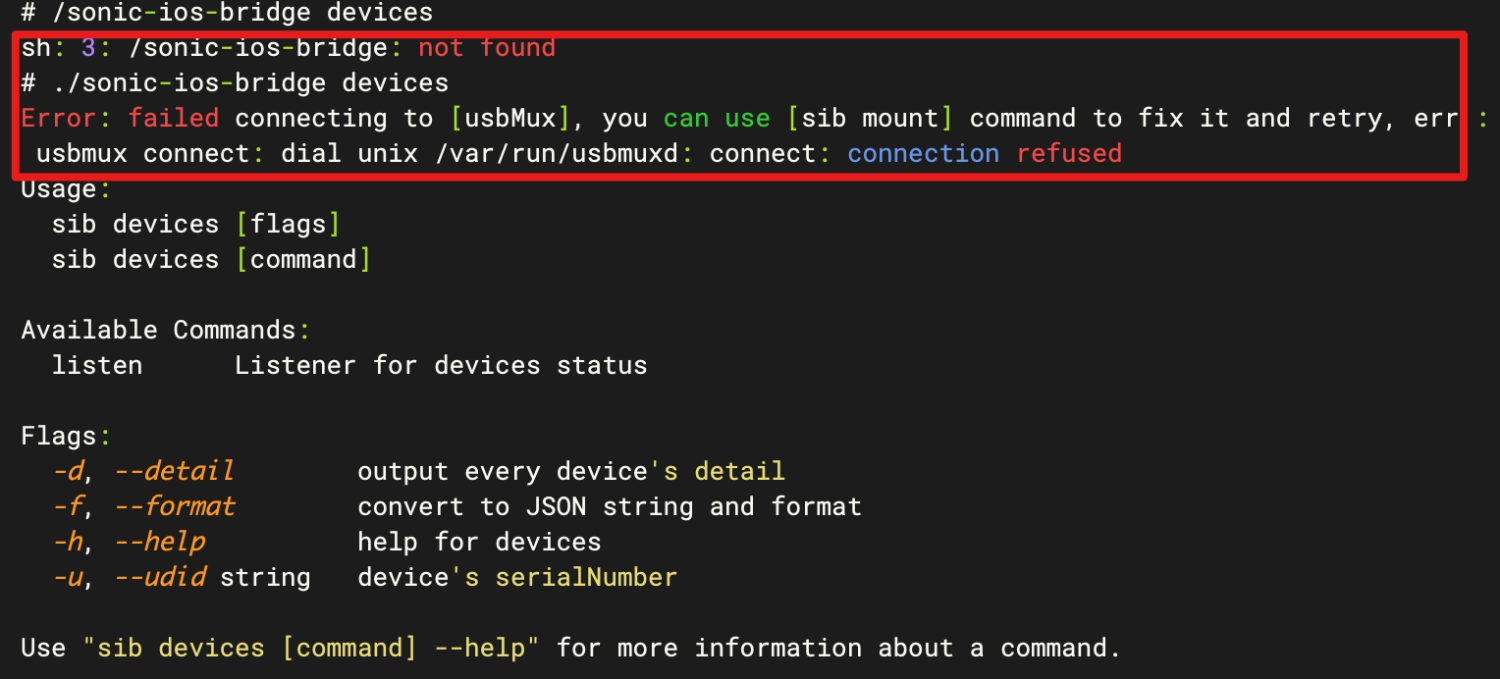

若Agent容器所在的宿主机连接iOS设备后，没有挂载上，执行sib devices命令，可能会出现如下提示：

解决办法：宿主机和容器里面分别安装一遍usbmuxd，并赋予该目录最大权限，重启agent容器

apt-get install usbmuxd
chmod777-R /var/run/usbmuxd
docker restart sonic-agent_sonic-agent_1

如果还不行，就kill掉然后重启usbmuxd进程，或是直接重启系统。

解决方法参考：

https://sonic-cloud.wiki/d/1754-dockerv150-releaseagentiosios-ios

https://sonic-cloud.wiki/d/1402-v141ioswdaagentwda-bundle-iddocker-composeios/15

https://blog.csdn.net/LiXueFu727224204/article/details/126914938?utm_medium=distribute.pc_relevant.none-task-blog-2~default~baidujs_utm_term~default-0-126914938-blog-122413079.pc_relevant_recovery_v2&spm=1001.2101.3001.4242.1&utm_relevant_index=3

2.tidevice安装方法

tidevice相比sib安装起来确实麻烦一些，首先要确保当前系统已安装Python3环境，然后才能安装tidevice。目前 tidevice 库仅支持安装在 python3.7及以上版本中

pip3 install -U"tidevice[openssl]"

安装过程中可能会出现如下报错：

通过上图可以看出，是因为tidevice在安装过程中，安装一个名为cryptography的包时，报错了，cryptography编译失败，因为系统中缺少pep517。

安装pep517

pip install pep517

再次安装cryptography

pip install cryptography

但是还是报错上述同样错误，系统提示pip版本过低。于是升级pip。

升级pip

pip3 install -U pip

pip升级到22.3.1

安装cryptography

再次安装cryptography，安装成功

安装tidevice

再次执行pip3 install -U "tidevice[openssl]"  安装tidevice，安装成功

查看tidevice版本：

[root@sonic bin]# tidevice versiontidevice version 0.9.12

tidevice查看设备列表

tidevice list

总结

以上就是Windows端Agent接入iOS设备的全过程，提供了Ubuntu系统接入过程中出现问题的参考解决方案，以及tidevice的安装方法。下面作个简单总结：

连接iOS设备的前提

关键步骤

1. 克隆WebDriverAgent项目到Mac电脑；
2. 在Xcode中打开克隆的WebDriverAgent项目，并修改相关信息；
3. 构建WebDriverAgent包到iOS设备；
4. Windows安装iTunes；
5. Windows安装sib工具；
6. Windows端Agent配置：修改Agent配置文件，填写WebDriverAgent的bundle-id（包名），插上iOS设备，重启Agent容器；
7. 前台访问使用；
