一.引言

Flink 针对 window 提供了多种自定义 trigger，其中常见的有 CountTrigger 和 ProcessingTimeTrigger，下面通过两个 demo 了解一下两个 Trigger 的内部实现原理与窗口触发的相关知识。

二.辅助知识

介绍上述两个 Trigger 之前，首先重新回顾下之前提高的 trigger 基础知识。

1.Trigger 内部方法

· onElement ：元素到达后执行的操作

· onProcessingTime：到达规定处理时间窗口执行的操作

· onEventTime ：到达规定事件时间窗口执行的操作

· clear ：清除相关 value 变量

2.Window Trigger 后的操作

· TriggerResult.CONTINUE ：跳过，什么都不做

· TriggerResult.FIRE ：触发窗口计算

· TriggerResult.PURGE ：清除窗口元素

· TriggerResult.FIRE_AND_PURGE ：触发窗口操作，随后清空窗口元素

3.ReducingStateValue

ReducingStateValue 是一个抽象的统计量，需要用户自己定义其返回类型和对应的 reduce 操作，这里 reduce 并不是减少而是合并的意思，可以理解为 spark 里的 reduce(_ + _) 操作，即针对给定的 object1 和 object2，合成一个单独的 object，定义该变量方法如下：

val reduceStateDesc = new ReducingStateDescriptor[T]($key, new ReduceFunction(), classOf[T])

T 代表返回变量类型，key 为其 name 标识，ReduceFunction 需要继承 org.apache.flink.api.common.functions.ReduceFunction 实现 reduce(o1: T, o2: T): T 的方法，下面示例生成一个得到两数中最小的一个的 RecuceFunction：

class ReduceMin() extends ReduceFunction[Long] {
  override def reduce(t1: Long, t2: Long): Long = {
    math.min(1, t2)
  }
}

4.Window 默认触发时机

dataStream.windowAll(TumblingProcessingTimeWindows.of(Time.seconds(10)))

使用 org.apache.flink.streaming.api.windowing.assigners 类下的窗口例如滚动窗口 TumblingProcessingTimeWindows 时，根据我们设置的时间，窗口的开始和结束时间其实是固定的，待参数确定后，窗口的 start - end 就确定好了，以上述 10s 滚动窗口为例，则窗口默认的开始结束时间为整点，按18：00 开始：

18:00:00 - 18:00:10 ，18:00:10 - 18:00:20 ... 18:59:50 - 19:00:00

每当窗口到达规定结束时间时，都会默认调用 onProcessingTime 方法，这里不理解也没关系，等下看 demo 即可。

三.CountTrigger 详解

CountTrigger 按照 element 的个数进行触发，当元素数量达到 count_size 是，触发窗口计算逻辑，其内部统计 count 数量就用到了前面提到的 ReduceStateValue，为了在执行过程中添加运行日志，这里新增一个 SelfDefinedCountTrigger，代码与官方提供的 CountTrigger 完全一致，唯一差别是增加了日志打印。

1.SelfDefinedCountTrigger

trigger 内增加了触发的时间和触发的元素数量，主要逻辑都在 onElement 函数内，每来一个元素都会对 trigger 的 ReduceStateValue 累加值，这里采用 RecudeSum 函数，对两数求和，当数值达到 countSize 时进行窗口重触发 Fire 并清空 ReduceStateValue 开始新一轮计数；其余时间都返回 TriggerResult.CONTINUE。

class SelfDefinedCountTrigger(maxCount: Long) extends Trigger[String, TimeWindow] {
  // 条数计数器
  val countStateDesc = new ReducingStateDescriptor[Long]("count", new ReduceSum(), classOf[Long])
  // 元素过来后执行的操作
  override def onElement(t: String, l: Long, w: TimeWindow, triggerContext: Trigger.TriggerContext): TriggerResult = {
    // 获取 count state 并累加数量
    val count = triggerContext.getPartitionedState(countStateDesc)
    count.add(1L)
    // 满足数量触发要求
    if (count.get() >= maxCount) {
      // 首先清空计数器
      count.clear()
      val dateFormat = new SimpleDateFormat("yyyy-MM-dd:HH-mm-ss")
      val cla = Calendar.getInstance()
      cla.setTimeInMillis(System.currentTimeMillis())
      val date = dateFormat.format(cla.getTime)
      println(s"[$date] Window Trigger By Count = ${maxCount}")
      TriggerResult.FIRE
    } else {
      TriggerResult.CONTINUE
    }
  }
  override def onProcessingTime(l: Long, w: TimeWindow, triggerContext: Trigger.TriggerContext): TriggerResult = {
    TriggerResult.CONTINUE
  }
  override def onEventTime(l: Long, w: TimeWindow, triggerContext: Trigger.TriggerContext): TriggerResult = {
    TriggerResult.CONTINUE
  }
  override def clear(w: TimeWindow, triggerContext: Trigger.TriggerContext): Unit = {
    val count = triggerContext.getPartitionedState(countStateDesc)
    count.clear()
  }
}

2.主函数

主函数逻辑为从0开始，每s生成30个数字并循环累加，window 采用 10s 聚合的滚动窗口，trigger 采用 count = 30 的 CountTrigger，理论上每s生成的30个元素恰好触发窗口执行逻辑。窗口处理逻辑逻辑也很简单，直接输出当前 window 内的元素个数，元素 min，max 与处理时间：

object CountTriggerDemo {
  val dateFormat = new SimpleDateFormat("yyyy-MM-dd:HH-mm-ss")
  // 每s生成一批数据
  class SourceFromCollection extends RichSourceFunction[String] {
    private var isRunning = true
    var start = 0
    override def run(ctx: SourceFunction.SourceContext[String]): Unit = {
      while (isRunning) {
        (start until (start + 100)).foreach(num => {
          ctx.collect(num.toString)
          if (num % 30 == 0) {
            TimeUnit.SECONDS.sleep(1)
          }
        })
        start += 100
      }
    }
    override def cancel(): Unit = {
      isRunning = false
    }
  }
  def main(args: Array[String]): Unit = {
    val env = StreamExecutionEnvironment.getExecutionEnvironment
    env
      .addSource(new SourceFromCollection())
      .setParallelism(1)
      .windowAll(TumblingProcessingTimeWindows.of(Time.seconds(10)))
      .trigger(new SelfDefinedCountTrigger(30))
      .process(new ProcessAllWindowFunction[String, String, TimeWindow] {
        override def process(context: Context, elements: Iterable[String], out: Collector[String]): Unit = {
          val cla = Calendar.getInstance()
          cla.setTimeInMillis(System.currentTimeMillis())
          val date = dateFormat.format(cla.getTime)
          val info = elements.toArray.map(_.toInt)
          val min = info.min
          val max = info.max
          val output = s"==========[$date] Window Elem Num: ${elements.size} Min: $min -> Max $max=========="
          out.collect(output)
        }
      }).print()
    env.execute()
  }
}

3.执行日志

由于启动时并非整数时间，所以第一个窗口只处理了 8s 数据 8:30:02 - 8:30:10，第一个窗口逻辑结束后，后面都是稳定的从 10s 的滑动窗口中按每 30 个元素一次进行触发，可以通过 Window Elem Num 看到 10s 内窗口数据的变化，10s x 30 = 300。

编辑

4.窗口默认触发机制

上面提高了窗口会在默认的 end 时间执行 onProcessingTime 方法，由于方法内只返回了 TriggerResult.CONTINUE 所以不明显，下面在 onProcessingTime 方法中增加日志验证一下：

override def onProcessingTime(l: Long, w: TimeWindow, triggerContext: Trigger.TriggerContext): TriggerResult = {
    println(s"Window Trigger At Default End Time: $l")
    TriggerResult.CONTINUE
  }

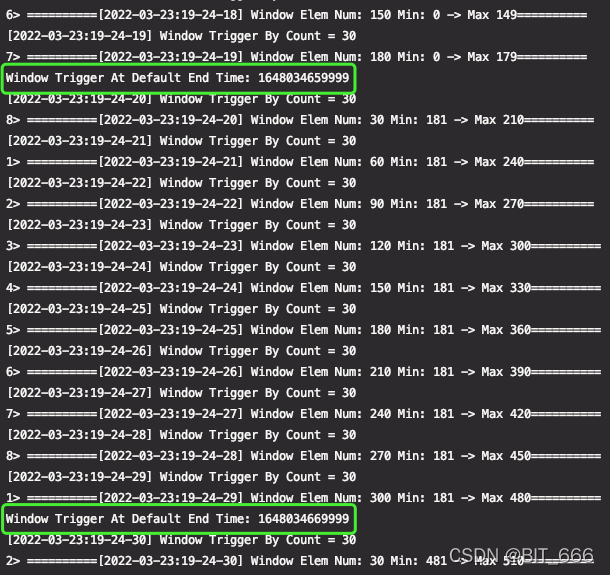

查看日志:

编辑

通过日志信息看到了窗口确实会在结束时间执行 onProcessingTime 方法，但是为什么不是整数呢

编辑

这里是因为窗口实际触发的 timeStamp 是 window.maxTimestamp() 变量对应的方法，而该方法定义如下：

public long maxTimestamp() {
        return this.end - 1L;
    }

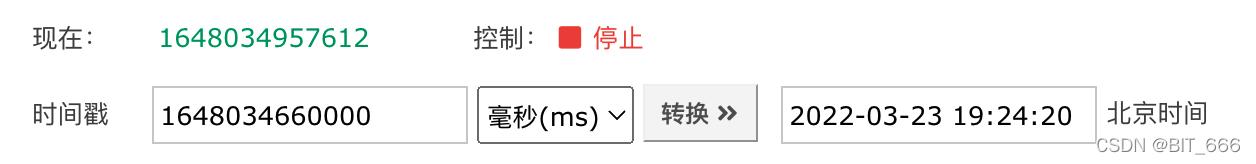

源码在默认 end 对应的时间戳上做了减一的处理，实际窗口结束时间为 1648034659999 + 1 :

编辑

所以这里验证了两个问题，第一就是窗口会在默认结束时间调用 onProcessingTime 方法，其次就是窗口的结束时间和真实触发时间相差 1L， window.maxTimestamp + 1 = window.getEnd。

四.ProcessingTimeTrigger 详解

processingTimeTrigger 是 processTime 对应 Flink 程序 window 的默认 trigger，其根据窗口默认的 start ，end 时间进行触发，还是用 10s 的 TumblingProcessingTimeWindows 窗口加自定义 SelfDefinedProcessingTimeTrigger 进行 demo 展示。

1.SelfDefinedProcessingTimeTrigger

ProcesingTimeTrigger 主要方法为 onElement 和 onProcessingTime ，前者对窗口进行 timeServer 的注册，其过期时间为 window.maxTimestamp，上面也提到了，时间就是 window.getEnd() - 1，后者执行 Fire 触发窗口计算，为了获得更细致的时间信息，这里增加了 processingTime 和 window-start window-end 的相关日志。

class SelfDefinedProcessingTimeTrigger() extends Trigger[String, TimeWindow] {
  // 条数计数器
  val countStateDesc = new ReducingStateDescriptor[Long]("count", new ReduceSum(), classOf[Long])
  val dateFormat = new SimpleDateFormat("yyyy-MM-dd:HH-mm-ss")
  val cla = Calendar.getInstance()
  // 元素过来后执行的操作
  override def onElement(t: String, l: Long, w: TimeWindow, triggerContext: Trigger.TriggerContext): TriggerResult = {
    triggerContext.registerProcessingTimeTimer(w.maxTimestamp)
    TriggerResult.CONTINUE
  }
  override def onProcessingTime(l: Long, w: TimeWindow, triggerContext: Trigger.TriggerContext): TriggerResult = {
    cla.setTimeInMillis(w.getStart)
    val start = dateFormat.format(cla.getTime)
    cla.setTimeInMillis(w.getEnd)
    val end = dateFormat.format(cla.getTime)
    println(s"start: $start end: $end processTime: $l maxTimeStamp: ${w.maxTimestamp()} windowStart: ${w.getStart} windowEnd: ${w.getEnd}")
    TriggerResult.FIRE
  }
  override def onEventTime(l: Long, w: TimeWindow, triggerContext: Trigger.TriggerContext): TriggerResult = {
    TriggerResult.CONTINUE
  }
  override def clear(w: TimeWindow, triggerContext: Trigger.TriggerContext): Unit = {
    triggerContext.deleteProcessingTimeTimer(w.maxTimestamp)
  }
}

2.主函数

数据 Source 为自定义 Source，每s生成30个元素，以10s为周期生成滚动窗口，处理逻辑依然为输出窗口的元素个数，min 和 max。

object ProcessTimeTriggerDemo {
  val dateFormat = new SimpleDateFormat("yyyy-MM-dd:HH-mm-ss")
  // 每s生成一批数据
  class SourceFromCollection extends RichSourceFunction[String] {
    private var isRunning = true
    var start = 0
    override def run(ctx: SourceFunction.SourceContext[String]): Unit = {
      while (isRunning) {
        (start until (start + 100)).foreach(num => {
          ctx.collect(num.toString)
          if (num % 30 == 0) {
            TimeUnit.SECONDS.sleep(1)
          }
        })
        start += 100
      }
    }
    override def cancel(): Unit = {
      isRunning = false
    }
  }
  def main(args: Array[String]): Unit = {
    val env = StreamExecutionEnvironment.getExecutionEnvironment
    env
      .addSource(new SourceFromCollection())
      .setParallelism(1)
      .windowAll(TumblingProcessingTimeWindows.of(Time.seconds(10)))
      .trigger(new SelfDefinedProcessingTimeTrigger())
      .process(new ProcessAllWindowFunction[String, String, TimeWindow] {
        override def process(context: Context, elements: Iterable[String], out: Collector[String]): Unit = {
          val cla = Calendar.getInstance()
          cla.setTimeInMillis(System.currentTimeMillis())
          val date = dateFormat.format(cla.getTime)
          val info = elements.toArray.map(_.toInt)
          val min = info.min
          val max = info.max
          val output = s"==========[$date] Window Elem Num: ${elements.size} Min: $min -> Max $max=========="
          out.collect(output)
        }
      }).print()
    env.execute()
  }
}

3.执行日志

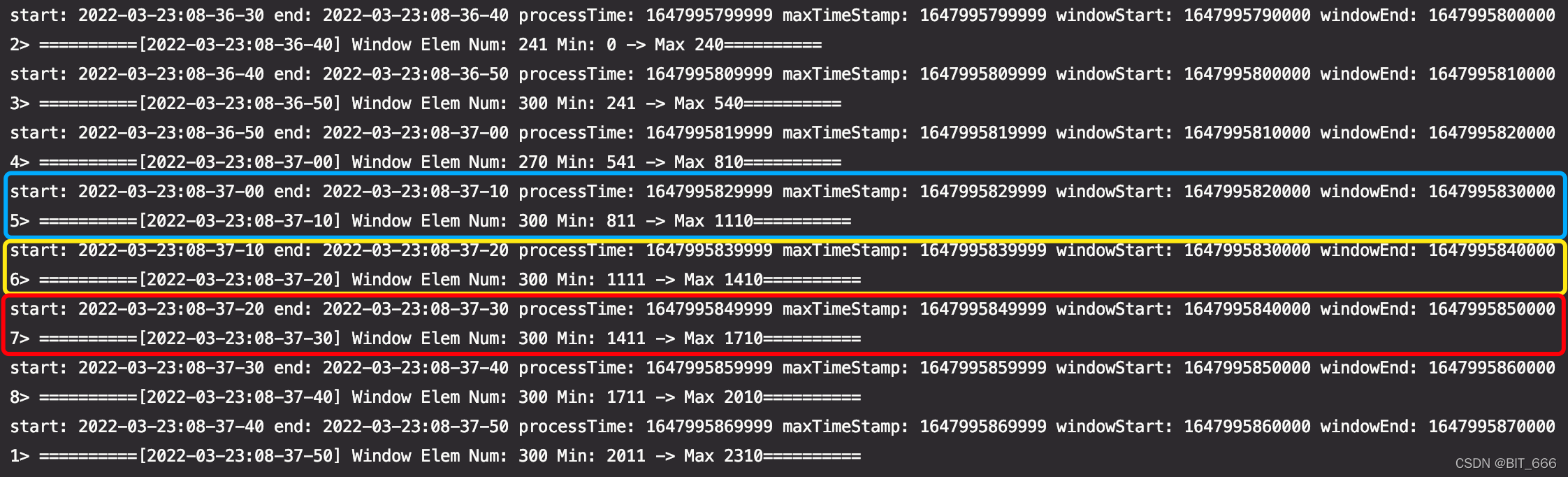

窗口每个10s执行一次触发，触发 elem 数量为 10x30 = 300，通过示例可以看到 window-start window-end 和其对应的 format 时间形式，以及再次验证 maxTimestamp = window.end - 1。

编辑

五.总结

通过微调官方 Trigger 并增加日志，可以看到最常见的 CountTrigger 和 ProcessingTimeTrigger 的执行逻辑并对加深窗口触发的逻辑，后续将结合 CountTrigger 和 ProcessTimeTrigger 实现自定义的 CountAndTimeTrigger，该 Trigger 结合了 Count 和 ProcessingTime 的触发条件，可以让窗口在满足条数或满足间隔的情况下都触发。
